公布日：2023.05.05

申請日：2023.02.24

分類號：C02F3/30(2023.01)I

摘要

本發明涉及工業廢水處理技術領域，且公開了一種脈沖厭氧和好氧相結合的工業廢水處理方法及裝置，包括以下步驟：廢水的過濾：工業廢水通過進水管進入到殼體內，在套管的作用下進入到過濾盒內進行過濾，過濾后的污水通過過濾網進入到殼體內底部。該脈沖厭氧和好氧相結合的工業廢水處理方法及裝置，通過設置好氧機構，在過濾網的作用下可以對進入到曝氣盒內的空氣進行過濾，從而避免空氣中的灰塵造成曝氣盒和通孔的堵塞，在底塊和密封塊的作用下可以提高過濾網處的密封效果，在收集槽的作用下對灰塵進行收集，通過設置電機、螺紋桿和L形板，可以帶動曝氣盒在曝氣池內進行左右方向的移動，從而可以進一步提高了對工業廢水的曝氣效果。

權利要求書

1.一種脈沖厭氧和好氧相結合的工業廢水處理方法，其特征在于：包括以下步驟：S1、廢水的過濾工業廢水通過進水管(1)進入到殼體(7)內，在套管(214)的作用下進入到過濾盒(201)內進行過濾，過濾后的污水通過過濾網(325)進入到殼體(7)內底部，在氣管(8)和虹吸彎管(9)的作用下可以將過濾后的工業廢水帶入到空腔(205)內部，通過活動環(204)向左拉動，使套管(214)右端離開過濾盒(201)，此時可以將過濾盒(201)取出對其內部進行清理；S2、工業污水的厭氧處理在固定桿(207)和厭氧微生物聚集片(209)的作用下可以對過濾后的工業廢水進行微生物反應，從而達到對工業廢水降解的目的，通過溫度傳感器(206)可以對空腔(205)內工業廢水的溫度進行監控，在排污管(208)的作用下可以對空腔(205)內底部的污泥進行排出；S3、污水的流動空腔(205)內被微生物進行反應降解后的工業污水停留在空腔(205)內，啟動水泵(302)，水泵(302)通過連接管(210)抽取空腔(205)內的工業污水，抽取后的工業污水通過排水管(304)流入到曝氣池(5)內；S4、污水的好氧處理氣泵(313)通過進風管(312)進入到過濾箱(309)內，經過過濾網(325)的過濾后進入到通風管(308)內，再通過通風管(308)進入到曝氣盒(319)內，通過曝氣盒(319)周邊的通孔(320)對曝氣池(5)內的工業污水進行曝氣處理，與此同時，啟動電機(316)，電機(316)通過輸出軸帶動螺紋桿(306)帶動L形板(315)進行左右方向的往復運動，從而帶動曝氣盒(319)進行左右方向的往復運動，對曝氣池(5)內的工業污水進行均勻曝氣，發生好氧反應，處理后的水體通過出水管(4)排出。

2.根據權利要求1所述的一種脈沖厭氧和好氧相結合的工業廢水處理方法，其特征在于：所述空腔(205)內的水溫設置在20-30攝氏度之間，在曝氣池(5)內加入適量的活性污泥顆粒，使工業污水中的污染物在與活性污泥微生物接觸過程中，被由微生物形成的絮凝體吸附及粘連。

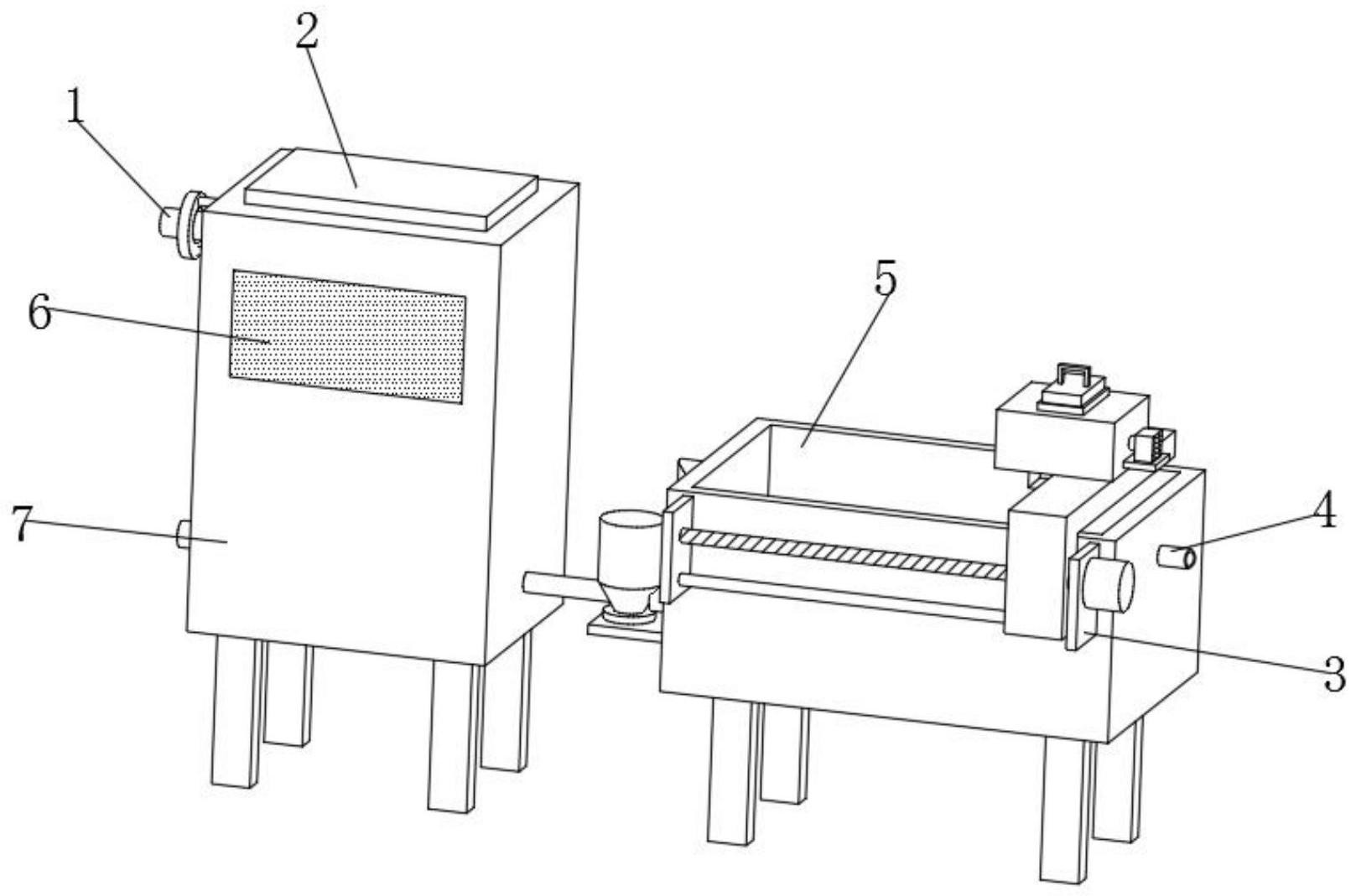

3.一種脈沖厭氧和好氧相結合的工業廢水處理裝置，包括殼體(7)和曝氣池(5)，其特征在于：所述殼體(7)前側設置有觀察窗口(6)，所述殼體(7)內側固定連接有氣管(8)，所述殼體(7)內側固定連接有虹吸彎管(9)，所述殼體(7)內側設置有厭氧機構(2)，所述厭氧機構(2)左側固定連接有進水管(1)，所述曝氣池(5)前側固定連接有好氧機構(3)，所述曝氣池(5)右側固定連接有出水管(4)；所述好氧機構(3)包括固定板二(318)，所述固定板二(318)固定連接于曝氣池(5)前側，所述固定板二(318)右側固定連接有安裝板(317)，所述安裝板(317)頂部固定連接有電機(316)，所述電機(316)安裝有輸出軸，所述電機(316)通過輸出軸固定連接有螺紋桿(306)，所述螺紋桿(306)外表面螺紋連接有L形板(315)，所述L形板(315)頂部固定連接有過濾箱(309)，所述過濾箱(309)右側固定連接有固定座(314)，所述固定座(314)頂部固定連接有氣泵(313)，所述過濾箱(309)底部固定連接有通風管(308)，所述通風管(308)底端固定連接有曝氣盒(319)，所述過濾箱(309)內側設置有過濾網(325)。

4.根據權利要求3所述的一種脈沖厭氧和好氧相結合的工業廢水處理裝置，其特征在于：所述曝氣盒(319)固定連接在L形板(315)內頂部，所述氣泵(313)左側固定連接有進風管(312)，所述進風管(312)左端貫穿于過濾箱(309)右側，所述曝氣盒(319)外表面開設有通孔(320)，所述通孔(320)呈環形密集分布在曝氣盒(319)外表面。

5.根據權利要求3所述的一種脈沖厭氧和好氧相結合的工業廢水處理裝置，其特征在于：所述L形板(315)內頂部靠后固定連接有滾輪(322)，所述曝氣池(5)頂部靠后開設有滑槽(321)，所述滾輪(322)底部滑動連接在滑槽(321)內側，所述L形板(315)右側開合有滑孔，所述固定板二(318)左側固定連接有限位桿(307)，所述限位桿(307)左端貫穿于滑孔，所述限位桿(307)滑動連接在滑孔內側。

6.根據權利要求3所述的一種脈沖厭氧和好氧相結合的工業廢水處理裝置，其特征在于：所述限位桿(307)右端固定連接有固定板一(305)，所述固定板一(305)通過軸承活動連接在螺紋桿(306)左端，所述固定板一(305)固定連接在曝氣池(5)前側，所述曝氣池(5)左側固定連接有排水管(304)，所述排水管(304)底端固定連接有水泵(302)，所述水泵(302)底部固定連接有安裝座(301)，所述安裝座(301)固定連接在曝氣池(5)左側，所述排水管(304)外表面固定連接有固定環(303)，所述固定環(303)固定連接在曝氣池(5)左側。

7.根據權利要求3所述的一種脈沖厭氧和好氧相結合的工業廢水處理裝置，其特征在于：所述過濾箱(309)頂部開設有密封槽，所述密封槽底部貫穿于過濾箱(309)頂部并延伸入過濾箱(309)底部，所述過濾網(325)頂部固定連接有密封塊(311)，所述密封塊(311)頂部固定連接有拉環(310)，所述密封塊(311)外表面固定連接有密封圈(324)，所述密封圈(324)外表面與密封槽內側緊密貼合，所述過濾網(325)底部固定連接有底塊(326)，所述底塊(326)頂部開設有收集槽(323)，所述底塊(326)底部位于密封槽內側。

8.根據權利要求3所述的一種脈沖厭氧和好氧相結合的工業廢水處理裝置，其特征在于：所述厭氧機構(2)包括空腔(205)，所述空腔(205)開設于殼體(7)內部靠下，所述空腔(205)內側固定連接有固定桿(207)，所述固定桿(207)外表面固定連接有厭氧微生物聚集片(209)，所述厭氧微生物聚集片(209)等間距分布在固定桿(207)外表面，所述殼體(7)頂部開設有活動槽(203)，所述活動槽(203)內側設置有過濾盒(201)，所述過濾盒(201)內側設置有格柵(211)，所述過濾盒(201)左側開設有安裝孔，所述安裝孔內側滑動連接有套管(214)，所述套管(214)左側套接在進水管(1)外表面，所述空腔(205)內左側固定連接有溫度傳感器(206)。

9.根據權利要求8所述的一種脈沖厭氧和好氧相結合的工業廢水處理裝置，其特征在于：所述套管(214)頂部和底部均固定連接有固定塊(213)，所述固定塊(213)左側固定連接有滑竿(212)，所述滑竿(212)左端貫穿于殼體(7)左側，所述殼體(7)左側滑動連接在滑竿(212)外表面，兩根所述滑竿(212)左端固定連接有同一個活動環(204)。

10.根據權利要求8所述的一種脈沖厭氧和好氧相結合的工業廢水處理裝置，其特征在于：所述過濾盒(201)頂部固定連接有頂蓋(202)，所述頂蓋(202)底部搭接在殼體(7)頂部，所述虹吸彎管(9)底端貫穿于空腔(205)頂部并延伸入空腔(205)內部，所述殼體(7)左側固定連接有排污管(208)，所述殼體(7)右側固定連接有連接管(210)，所述連接管(210)固定連接在水泵(302)左側。

發明內容

本發明的目的在于提供一種脈沖厭氧和好氧相結合的工業廢水處理方法及裝置，以解決上述背景技術中提出的問題。

為實現上述目的，本發明提供如下技術方案：一種脈沖厭氧和好氧相結合的工業廢水處理方法，包括以下步驟：

S1、廢水的過濾

工業廢水通過進水管進入到殼體內，在套管的作用下進入到過濾盒內進行過濾，過濾后的污水通過過濾網進入到殼體內底部，在氣管和虹吸彎管的作用下可以將過濾后的工業廢水帶入到空腔內部，通過活動環向左拉動，使套管右端離開過濾盒，此時可以將過濾盒取出對其內部進行清理；

S2、工業污水的厭氧處理

在固定桿和厭氧微生物聚集片的作用下可以對過濾后的工業廢水進行微生物反應，從而達到對工業廢水降解的目的，通過溫度傳感器可以對空腔內工業廢水的溫度進行監控，在排污管的作用下可以對空腔內底部的污泥進行排出；

S3、污水的流動

空腔內被微生物進行反應降解后的工業污水停留在空腔內，啟動水泵，水泵通過連接管抽取空腔內的工業污水，抽取后的工業污水通過排水管流入到曝氣池內；

S4、污水的好氧處理

氣泵通過進風管進入到過濾箱內，經過過濾網的過濾后進入到通風管內，再通過通風管進入到曝氣盒內，通過曝氣盒周邊的通孔對曝氣池內的工業污水進行曝氣處理，與此同時，啟動電機，電機通過輸出軸帶動螺紋桿帶動L形板進行左右方向的往復運動，從而帶動曝氣盒進行左右方向的往復運動，對曝氣池內的工業污水進行均勻曝氣，發生好氧反應，處理后的水體通過出水管排出。

優選的，所述空腔內的水溫設置在20-30攝氏度之間，在曝氣池內加入適量的活性污泥顆粒，使工業污水中的污染物在與活性污泥微生物接觸過程中，被由微生物形成的絮凝體吸附及粘連。

本發明要解決的另一技術問題是提供一種脈沖厭氧和好氧相結合的工業廢水處理裝置，包括殼體和曝氣池，其特征在于：所述殼體前側設置有觀察窗口，所述殼體內側固定連接有氣管，所述殼體內側固定連接有虹吸彎管，所述殼體內側設置有厭氧機構，所述厭氧機構左側固定連接有進水管，所述曝氣池前側固定連接有好氧機構，所述曝氣池右側固定連接有出水管；

所述好氧機構包括固定板二，所述固定板二固定連接于曝氣池前側，所述固定板二右側固定連接有安裝板，所述安裝板頂部固定連接有電機，所述電機安裝有輸出軸，所述電機通過輸出軸固定連接有螺紋桿，所述螺紋桿外表面螺紋連接有L形板，所述L形板頂部固定連接有過濾箱，所述過濾箱右側固定連接有固定座，所述固定座頂部固定連接有氣泵，所述過濾箱底部固定連接有通風管，所述通風管底端固定連接有曝氣盒，所述過濾箱內側設置有過濾網。

優選的，所述曝氣盒固定連接在L形板內頂部，所述氣泵左側固定連接有進風管，所述進風管左端貫穿于過濾箱右側，所述曝氣盒外表面開設有通孔，所述通孔呈環形密集分布在曝氣盒外表面。

優選的，所述L形板內頂部靠后固定連接有滾輪，所述曝氣池頂部靠后開設有滑槽，所述滾輪底部滑動連接在滑槽內側，所述L形板右側開合有滑孔，所述固定板二左側固定連接有限位桿，所述限位桿左端貫穿于滑孔，所述限位桿滑動連接在滑孔內側。

優選的，所述限位桿右端固定連接有固定板一，所述固定板一通過軸承活動連接在螺紋桿左端，所述固定板一固定連接在曝氣池前側，所述曝氣池左側固定連接有排水管，所述排水管底端固定連接有水泵，所述水泵底部固定連接有安裝座，所述安裝座固定連接在曝氣池左側，所述排水管外表面固定連接有固定環，所述固定環固定連接在曝氣池左側。

優選的，所述過濾箱頂部開設有密封槽，所述密封槽底部貫穿于過濾箱頂部并延伸入過濾箱底部，所述過濾網頂部固定連接有密封塊，所述密封塊頂部固定連接有拉環，所述密封塊外表面固定連接有密封圈，所述密封圈外表面與密封槽內側緊密貼合，所述過濾網底部固定連接有底塊，所述底塊頂部開設有收集槽，所述底塊底部位于密封槽內側。

優選的，所述厭氧機構包括空腔，所述空腔開設于殼體內部靠下，所述空腔內側固定連接有固定桿，所述固定桿外表面固定連接有厭氧微生物聚集片，所述厭氧微生物聚集片等間距分布在固定桿外表面，所述殼體頂部開設有活動槽，所述活動槽內側設置有過濾盒，所述過濾盒內側設置有格柵，所述過濾盒左側開設有安裝孔，所述安裝孔內側滑動連接有套管，所述套管左側套接在進水管外表面，所述空腔內左側固定連接有溫度傳感器。

優選的，所述套管頂部和底部均固定連接有固定塊，所述固定塊左側固定連接有滑竿，所述滑竿左端貫穿于殼體左側，所述殼體左側滑動連接在滑竿外表面，兩根所述滑竿左端固定連接有同一個活動環。

優選的，所述過濾盒頂部固定連接有頂蓋，所述頂蓋底部搭接在殼體頂部，所述虹吸彎管底端貫穿于空腔頂部并延伸入空腔內部，所述殼體左側固定連接有排污管，所述殼體右側固定連接有連接管，所述連接管固定連接在水泵左側。

與現有技術相比，本發明的有益效果是：

1、該脈沖厭氧和好氧相結合的工業廢水處理方法及裝置，通過設置好氧機構，在使用過程中，在過濾網的作用下可以對進入到曝氣盒內的空氣進行過濾，從而避免空氣中的灰塵造成曝氣盒和通孔的堵塞，在底塊和密封塊的作用下可以提高過濾網處的密封效果，在收集槽的作用下對灰塵進行收集，通過設置電機、螺紋桿和L形板，可以帶動曝氣盒在曝氣池內進行左右方向的移動，從而可以進一步提高了對工業廢水的曝氣效果。

2、該脈沖厭氧和好氧相結合的工業廢水處理方法及裝置，通過設置厭氧機構，在使用過程中，過濾盒和過濾網的作用下可以在工業廢水在進行厭氧反應以及脈沖處理前，對工業廢水中的雜物進行初步的過濾，避免較大的雜物進入到殼體內，造成虹吸彎管的堵塞，此外，在厭氧微生物聚集片的作用下可以對處理后的污水進行微生物反應，通過溫度傳感器可以對工業廢水進行微生物反應時的水溫進行監測。

（發明人：陳益兵）
