公布日：2023.12.29
申請日：2023.09.21
分類號：C02F3/28(2023.01)I
摘要
本發明公開了一種厭氧UASB污水處理系統及處理方法，包括生產廢水調節池、UASB厭氧池和設置在生產廢水調節池內的提升泵，所述提升泵的輸出端向上連接有傳輸水管，所述傳輸水管向上延伸至UASB厭氧池頂部，并向下可拆卸連接有若干豎向布置的布水管，每個所述布水管上開設有若干出水孔，所述UASB厭氧池的內部靠近開口的位置設置有若干三相分離器，所述三相分離器之間留有布水管的穿過空間，所述USAB厭氧池的頂部設置有池體蓋板，所述池體蓋板一側設置有溢流口。本發明所述的厭氧UASB污水處理系統及處理方法解決了布水不均勻?qū)е鲁貎?nèi)污泥攪拌效果差、布水管線出現堵塞或者破裂時更換麻煩以及不能根據進水情況及時調整和優化布水管的分布問題。
權利要求書

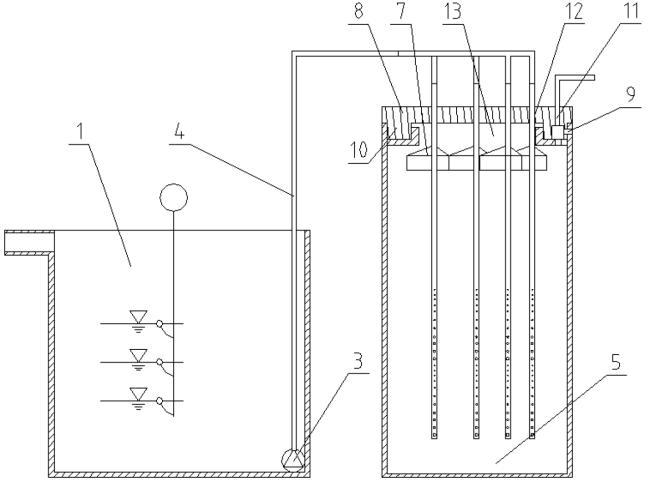

1.一種厭氧UASB污水處理系統，包括生產廢水調節池、UASB厭氧池和設置在生產廢水調節池內的提升泵，其特征在于，所述提升泵的輸出端向上連接有傳輸水管，所述傳輸水管向上延伸至UASB厭氧池頂部，并向下可拆卸連接有若干豎向布置的布水管，每個所述布水管上開設有若干出水孔，所述UASB厭氧池的內部靠近開口的位置設置有若干三相分離器，所述三相分離器之間留有布水管的穿過空間，所述USAB厭氧池的頂部設置有池體蓋板，所述池體蓋板一側設置有溢流口。
2.根據權利要求1所述的一種厭氧UASB污水處理系統，其特征在于，每個所述布水管上的出水孔由上至下的直徑依次增大。
3.根據權利要求2所述的一種厭氧UASB污水處理系統，其特征在于，所述池體蓋板下表面中部成型有密封凸起，所述密封凸起的邊緣與UASB厭氧池的內壁緊密貼合，所述池體蓋板上連接有排氣管，所述池體蓋板上對應每根布水管的位置開設有通孔，所述布水管穿過通孔并與通孔密封連接。
4.根據權利要求3所述的一種厭氧UASB污水處理系統，其特征在于，相鄰所述布水管之間呈矩形陣列等間隔分布在UASB厭氧池內，所述傳輸水管在池體蓋板上方形成均布的管網。
5.根據權利要求1所述的一種厭氧UASB污水處理系統，其特征在于，所述三相分離器與池體蓋板之間形成氣體空間。
6.一種如權利要求1所述的厭氧UASB污水處理系統的處理方法，其特征在于，包括以下步驟：S1、將布水管等間隔均布在UASB厭氧池內，并與傳輸水管連接；S2、提升泵將生產廢水調節池內的廢水通過傳輸水管傳輸至各個布水管內；S3、由于布水管上由上至下的出水孔直徑逐漸增大配合布水管的等間隔分布，使得布水更加均勻，保證池內污泥混合攪拌效果好；S4、三相分離器產生的甲烷氣體，在池體蓋板下方匯集，并從池體蓋板的排氣管中排出，而凈化后的池水通過溢流口輸送至曝氣池。
發明內容
本發明的目的是提供一種厭氧UASB污水處理系統及處理方法，用以解決現有技術中存在的布水不均勻池內污泥攪拌效果差、布水管線出現堵塞或者破裂時更換麻煩以及不能根據進水情況及時調整和優化布水管的分布問題。
為了實現上述目的，本發明采用以下技術方案：一種厭氧UASB污水處理系統，包括生產廢水調節池、UASB厭氧池和設置在生產廢水調節池內的提升泵，所述提升泵的輸出端向上連接有傳輸水管，所述傳輸水管向上延伸至UASB厭氧池頂部，并向下可拆卸連接有若干豎向布置的布水管，每個所述布水管上開設有若干出水孔，所述UASB厭氧池的內部靠近開口的位置設置有若干三相分離器，所述三相分離器之間留有布水管的穿過空間，所述USAB厭氧池的頂部設置有池體蓋板，所述池體蓋板一側設置有溢流口。
上述結構的工作過程及原理如下：將布水管等間隔均布在UASB厭氧池內，并與傳輸水管連接，之后提升泵將生產廢水調節池內的廢水通過傳輸水管傳輸至各個布水管內，而根據進水情況，可以根據污水運行負荷的調整，便捷的更換布水管的位置，保證污水系統能夠適應多種工況；而當出現布水管出現堵塞或者破裂的情況時，只需拆卸對應的布水管，替換新的布水管即可，無需將整個UASB厭氧池抽空、清洗、置換，工程量小且杜絕安全隱患，通過池體蓋板的設置，解決了甲烷氣體不能有效收集的問題。
進一步的，每個所述布水管上的出水孔由上至下的直徑依次增大。
由于布水管上由上至下的出水孔直徑逐漸增大配合布水管的等間隔分布，使得布水更加均勻，保證池內污泥混合攪拌效果好，減小池內污水沉積以及架橋情況，出水水質穩定。
進一步的，所述池體蓋板下表面中部成型有密封凸起，所述密封凸起的邊緣與UASB厭氧池的內壁緊密貼合，所述池體蓋板上連接有排氣管，所述池體蓋板上對應每根布水管的位置開設有通孔，所述布水管穿過通孔并與通孔密封連接。
密封凸起的設置，保證了池體蓋板與UASB厭氧池之間的密封性，通過排氣管將甲烷氣體排出，方便有效收集，通孔的密封設置，既有利于布水管穿過同時保證池體蓋板的密封性，防止甲烷氣體泄漏。
進一步的，相鄰所述布水管之間呈矩形陣列等間隔分布在UASB厭氧池內，所述傳輸水管在池體蓋板上方形成均布的管網。
傳輸水管在池體蓋板上方形成均布的管網，可以根據污水運行負荷的調整，便捷的更換布水管的位置，保證污水系統能夠適應多種工況。
進一步的，所述三相分離器與池體蓋板之間形成氣體空間。
三相分離器與池體蓋板之間的氣體空間，能夠有效收集甲烷氣體，使其匯集。
一種厭氧UASB污水處理系統的處理方法，包括以下步驟：S1、將布水管等間隔均布在UASB厭氧池內，并與傳輸水管連接；S2、提升泵將生產廢水調節池內的廢水通過傳輸水管傳輸至各個布水管內；S3、由于布水管上由上至下的出水孔直徑逐漸增大配合布水管的等間隔分布，使得布水更加均勻，保證池內污泥混合攪拌效果好；S4、三相分離器產生的甲烷氣體，在池體蓋板下方匯集，并從池體蓋板的排氣管中排出，而凈化后的池水通過溢流口輸送至曝氣池。
有益效果：本發明通過將布水管等間隔均布在UASB厭氧池內，并與傳輸水管連接，之后提升泵將生產廢水調節池內的廢水通過傳輸水管傳輸至各個布水管內，而根據進水情況，可以根據污水運行負荷的調整，便捷的更換布水管的位置，保證污水系統能夠適應多種工況；而當出現布水管出現堵塞或者破裂的情況時，只需拆卸對應的布水管，替換新的布水管即可，無需將整個厭氧池抽空、清洗、置換，工程量小且杜絕安全隱患，通過池體蓋板的設置，解決了甲烷氣體不能有效收集的問題。
（發明人：袁世東;周愛平;羅倩;薛亮;馬培強）
