公布日：2022.04.12
申請日：2021.12.02
分類號：C02F11/13(2019.01)I
摘要
本發明涉及一種新型的多功能污泥熱泵干化機，屬于污泥干化機領域，包括干燥箱主體、通風系統承載箱、進料口和出料機構，所述干燥箱主體的底部設有支撐臺，所述干燥箱主體的內部設有第一干燥箱傳送帶、第二干燥箱傳送帶和第三干燥箱傳送帶，所述通風系統承載箱與干燥箱主體的底部均固定連接有底部支撐架，所述底部支撐架固定連接在支撐臺上。該新型的多功能污泥熱泵干化機，保證污泥在干燥箱主體的內部受熱能力好，受熱均勻，對污泥的干燥效果好，實現了在進行干燥污泥的排出時，能夠進行間歇式排出，將干燥污泥形成一堆一堆的成品進行排出，最終使得工作人員便于對干燥污泥成品進行收集和包裝。
權利要求書

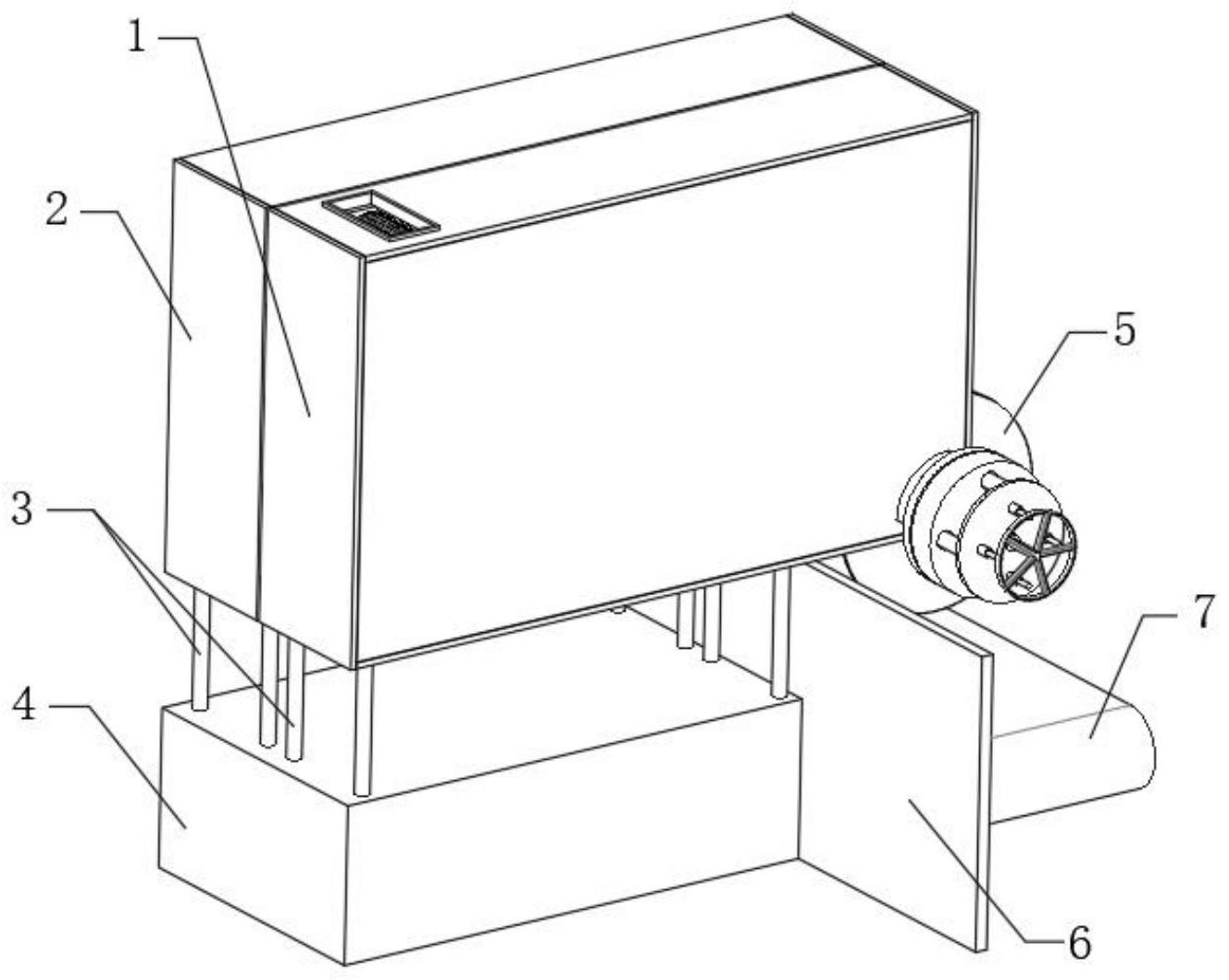

1.一種新型的多功能污泥熱泵干化機，其特征在于，包括：干燥箱主體(1)，所述干燥箱主體(1)的底部設有支撐臺(4)，所述干燥箱主體(1)的內部設有第一干燥箱傳送帶(9)、第二干燥箱傳送帶(10)和第三干燥箱傳送帶(11)；通風系統承載箱(2)，所述通風系統承載箱(2)與干燥箱主體(1)的底部均固定連接有底部支撐架(3)，所述底部支撐架(3)固定連接在支撐臺(4)上，所述通風系統承載箱(2)和干燥箱主體(1)之間設有烘箱底部進風通道(12)和烘箱頂部抽風通道(13)；進料口(8)，所述進料口(8)設置在干燥箱主體(1)的頂部，所述進料口(8)下方設有污泥切條機(801)；出料機構(5)，所述出料機構(5)設置在干燥箱主體(1)的底部，所述出料機構(5)位于第三干燥箱傳送帶(11)的下方；所述出料機構(5)包括第一圓形出料擋板(501)和第二圓形出料擋板(502)，所述干燥箱主體(1)的底部設有槽口，所述第一圓形出料擋板(501)和第二圓形出料擋板(502)固定連接在干燥箱主體(1)的槽口內，所述第一圓形出料擋板(501)上固定連接有第一主軸承(5011)，所述第二圓形出料擋板(502)上固定連接有第二主軸承(5021)，所述第一主軸承(5011)和第二主軸承(5021)的軸心處轉動連接有出料支撐主軸(14)，所述出料支撐主軸(14)的外壁上固定連接有多組出料直板(15)，多組所述出料直板(15)繞著出料支撐主軸(14)呈環形陣列分布，所述出料直板(15)位于第一圓形出料擋板(501)和第二圓形出料擋板(502)之間，所述出料直板(15)遠離出料支撐主軸(14)的一側固定連接有弧形擋料板(1501)，所述出料支撐主軸(14)的端部向干燥箱主體(1)的正面延伸并固定連接有旋轉柱形盤(18)，所述干燥箱主體(1)的正面固定連接有支撐弧形塊(16)，所述支撐弧形塊(16)的正面固定連接有定位圓盤(17)，所述定位圓盤(17)上開設有定位球形槽(1701)，所述旋轉柱形盤(18)上設有與定位圓盤(17)相對應的間歇式卡位機構；所述間歇式卡位機構包括限位通槽(1801)，所述限位通槽(1801)內設有中空套筒(26)，所述中空套筒(26)的內部滑動連接有滑動柱(27)，所述滑動柱(27)的一側固定連接有壓力彈簧(28)，所述滑動柱(27)的另一側固定連接有傳動桿(29)，所述傳動桿(29)的端部穿過中空套筒(26)并設有滾珠主體(32)，所述滾珠主體(32)活動卡接在定位球形槽(1701)內；所述壓力彈簧(28)遠離滑動柱(27)的一端固定連接在中空套筒(26)的內腔中，所述壓力彈簧(28)處于壓縮狀態，所述傳動桿(29)的端部固定連接有滾珠基座(30)，所述滾珠基座(30)的側壁開設有滾珠槽(31)，所述滾珠主體(32)轉動連接在滾珠槽(31)內，所述旋轉柱形盤(18)的正面設有與中空套筒(26)相對的位置調節機構。
2.如權利要求1所述的新型的多功能污泥熱泵干化機，其特征在于：所述支撐臺(4)的側壁固定連接有側擋板(6)，所述側擋板(6)的側壁設有干化污泥輸送帶(7)，所述干化污泥輸送帶(7)位于出料機構(5)的下方。
3.如權利要求1所述的新型的多功能污泥熱泵干化機，其特征在于：所述中空套筒(26)滑動連接在限位通槽(1801)內，所述中空套筒(26)的正面固定連接有定位滑動盤(24)，所述定位滑動盤(24)的中心位置固定連接有螺母座(23)，所述旋轉柱形盤(18)的正面中心處固定連接有副軸承(19)，所述副軸承(19)的軸心處轉動連接有絲桿(21)，所述絲桿(21)的正面固定連接有轉動把手(22)，所述絲桿(21)與螺母座(23)嚙合。
4.如權利要求3所述的新型的多功能污泥熱泵干化機，其特征在于：所述旋轉柱形盤(18)的正面固定連接有多組側向支撐桿(20)，所述定位滑動盤(24)的正面固定連接有多組側向支撐套管(25)，所述側向支撐套管(25)套接在側向支撐桿(20)上。
發明內容
(一)要解決的技術問題
為了解決現有技術的上述問題，本發明提供一種新型的多功能污泥熱泵干化機。
(二)技術方案
為了達到上述目的，本發明采用的主要技術方案包括：
干燥箱主體，所述干燥箱主體的底部設有支撐臺，所述干燥箱主體的內部設有第一干燥箱傳送帶、第二干燥箱傳送帶和第三干燥箱傳送帶；
通風系統承載箱，所述通風系統承載箱與干燥箱主體的底部均固定連接有底部支撐架，所述底部支撐架固定連接在支撐臺上，所述通風系統承載箱和干燥箱主體之間設有烘箱底部進風通道和烘箱頂部抽風通道；
進料口，所述進料口設置在干燥箱主體的頂部，所述進料口下方設有污泥切條機；
出料機構，所述出料機構設置在干燥箱主體的底部，所述出料機構位于第三干燥箱傳送帶的下方；
所述出料機構包括第一圓形出料擋板和第二圓形出料擋板，所述干燥箱主體的底部設有槽口，所述第一圓形出料擋板和第二圓形出料擋板固定連接在干燥箱主體的槽口內，所述第一圓形出料擋板上固定連接有第一主軸承，所述第二圓形出料擋板上固定連接有第二主軸承，所述第一主軸承和第二主軸承的軸心處轉動連接有出料支撐主軸，所述出料支撐主軸的外壁上固定連接有多組出料直板，多組所述出料直板繞著出料支撐主軸呈環形陣列分布，所述出料直板位于第一圓形出料擋板和第二圓形出料擋板之間，所述出料直板遠離出料支撐主軸的一側固定連接有弧形擋料板，所述出料支撐主軸的端部向干燥箱主體的正面延伸并固定連接有旋轉柱形盤，所述干燥箱主體的正面固定連接有支撐弧形塊，所述支撐弧形塊的正面固定連接有定位圓盤，所述定位圓盤上開設有定位球形槽，所述旋轉柱形盤上設有與定位圓盤相對應的間歇式卡位機構；
所述間歇式卡位機構包括限位通槽，所述限位通槽內設有中空套筒，所述中空套筒的內部滑動連接有滑動柱，所述滑動柱的一側固定連接有壓力彈簧，所述滑動柱的另一側固定連接有傳動桿，所述傳動桿的端部穿過中空套筒并設有滾珠主體，所述滾珠主體活動卡接在定位球形槽內；所述壓力彈簧遠離滑動柱的一端固定連接在中空套筒的內腔中，所述壓力彈簧處于壓縮狀態，所述傳動桿的端部固定連接有滾珠基座，所述滾珠基座的側壁開設有滾珠槽，所述滾珠主體轉動連接在滾珠槽內，所述旋轉柱形盤的正面設有與中空套筒相對于的位置調節機構。
優選的，所述支撐臺的側壁固定連接有側擋板，所述側擋板的側壁設有干化污泥輸送帶，所述干化污泥輸送帶位于出料機構的下方。
優選的，所述中空套筒滑動連接在限位通槽內，所述中空套筒的正面固定連接有定位滑動盤，所述定位滑動盤的中心位置固定連接有螺母座，所述旋轉柱形盤的正面中心處固定連接有副軸承，所述副軸承的軸心處轉動連接有絲桿，所述絲桿的正面固定連接有轉動把手，所述絲桿與螺母座嚙合。
優選的，所述旋轉柱形盤的正面固定連接有多組側向支撐桿，所述定位滑動盤的正面固定連接有多組側向支撐套管，所述側向支撐套管套接在側向支撐桿上。
有益效果
本發明的有益效果是：
1、該新型的多功能污泥熱泵干化機，在進行使用時，對污泥的干燥效果好，設置的第一干燥箱傳送帶、第二干燥箱傳送帶和第三干燥箱傳送帶延長了污泥的輸送距離和烘干時間，并且在每一次污泥經過不同的傳送帶時，都相當于進行翻面操作，保證污泥在干燥箱主體的內部受熱能力好，受熱均勻，而且利用通風系統承載箱對污泥進行烘干，且通風系統承載箱能夠?qū)崮苓M(jìn)行回收，除去污泥中的污染水，保證了節約能源，收集污染水的操作，滿足使用需求。
2、該新型的多功能污泥熱泵干化機，實現了在進行干燥污泥的排出時，能夠進行間歇式排出，將干燥污泥形成一堆一堆的成品進行排出，最終使得工作人員便于對干燥污泥成品進行收集和包裝，整個過程為自動化，而且排出的每一堆成品重量相同，且整個裝置的結構簡單，使用方便，不易損壞，后期維護成本低，滿足使用者需求。
3、該新型的多功能污泥熱泵干化機，使用中，間歇排出的干燥污泥的重量可以進行控制和調節，控制調節操作簡單，只需要旋轉轉動把手即可，旋轉轉動把手能夠帶動壓力彈簧壓縮或舒張，從而改變滾珠主體與定位球形槽之間的壓力，滾珠主體與定位球形槽之間的壓力越大，則每一次排出的干燥污泥重量越大，因此該裝置方便對每一堆包裝的干燥成品污泥進行重量控制，且操作簡單，使用方便，滿足使用者需求。
（發明人：李庭;李懷東;李維;吳卓媛;蔡魏魏）
