公布日：2022.04.12
申請日：2021.12.14
分類號：B02C21/00(2006.01)I;B02C23/30(2006.01)I;B02C23/32(2006.01)I;F23G5/033(2006.01)I;F23G5/46(2006.01)I;F23G5/44(2006.01)I
摘要
本發明涉及園林環保設備技術領域，尤其涉及一種利用園林廢棄物環保處理生活污泥的裝置，從左至右依次包括有鍋爐、旋風分離器、粉碎機、破碎機、風機，鍋爐、旋風分離器、粉碎機、破碎機、通過第一管道依次相互連通，風機與粉碎機通過第二管道相互連通，鍋爐與風機通過回收管相互連通，旋風分離器與破碎機之間設置有回收傳送機構，解決了常見的處理方式是填埋或者焚燒，填埋的方式會占用大量的土地，運輸耗費較大，且需要對填埋場進行防滲處理，防止通過上壤、水體、大氣造成周?chē)h(huán)境潛在的污染；焚燒的方式會嚴重污染空氣，焚燒產生的大量氨、硫化物、二噁英等有害氣體還將嚴重影響人們的身體健康,另外，焚燒的方式會消耗太多資源。
權利要求書

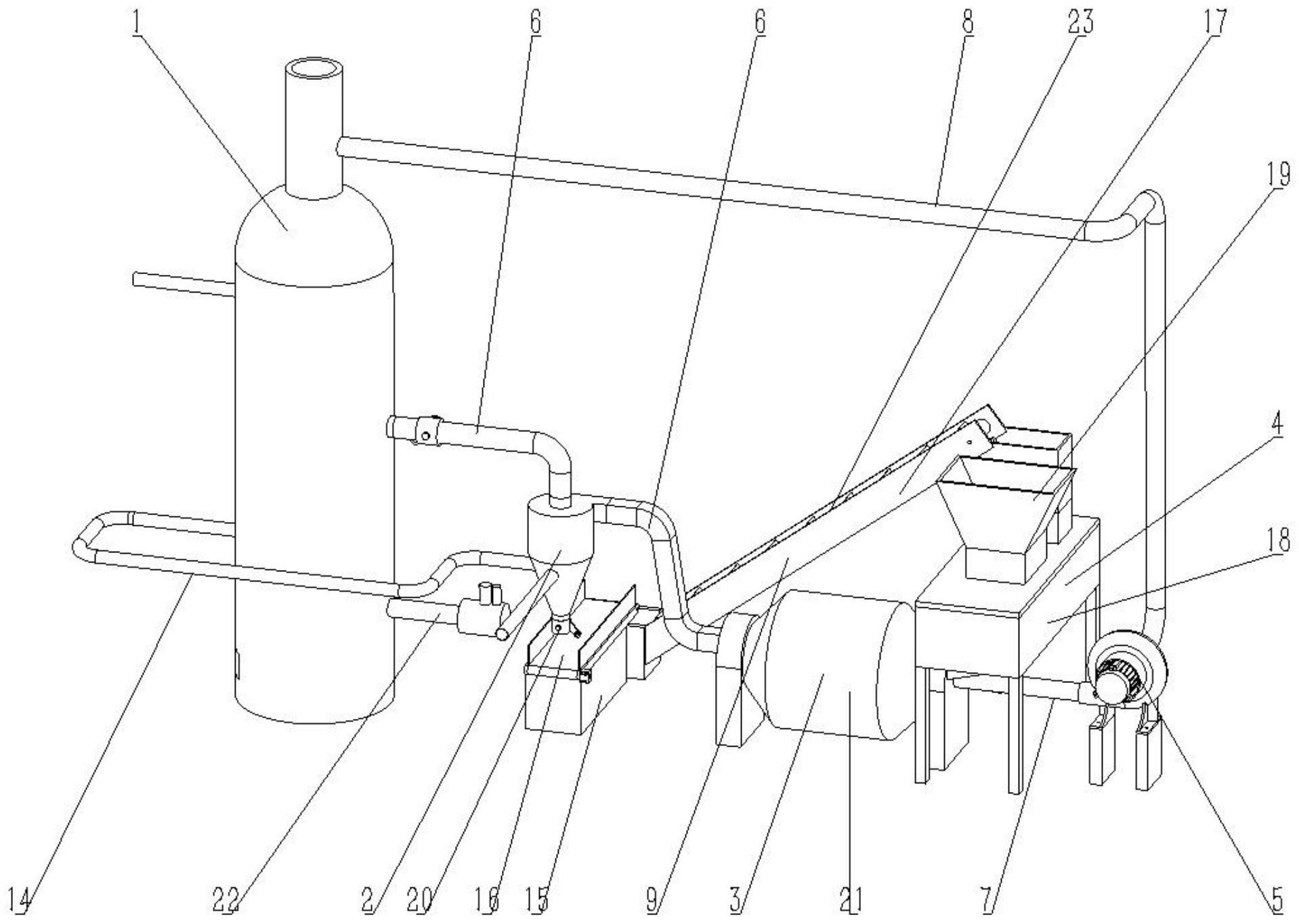

1.一種利用園林廢棄物環保處理生活污泥的裝置，其特征在于：從左至右依次包括有鍋爐(1)、旋風分離器(2)、粉碎機(3)、破碎機(4)、風機(5)，所述鍋爐(1)、旋風分離器(2)、粉碎機(3)、破碎機(4)、通過第一管道(6)依次相互連通，所述風機(5)與粉碎機(3)通過第二管道(7)相互連通，所述鍋爐(1)與風機(5)通過回收管(8)相互連通，所述旋風分離器(2)與破碎機(4)之間設置有回收傳送機構(9)。
2.根據權利要求1所述的一種利用園林廢棄物環保處理生活污泥的裝置，其特征在于：所述鍋爐(1)內部安裝有上水器(10)，所述上水器(10)包括有水泵(11)、儲水管(12)、儲水泵(13)，所述水泵(11)固定在鍋爐(1)底部，所述儲水泵(13)固定在鍋爐(1)頂部，所述儲水管(12)將水泵(11)與儲水泵(13)相互連通，所述水泵(11)一側設置有進水管(14)，所述進水管(14)貫穿旋風分離器(2)且與水泵(11)相互連通，所述儲水泵(13)的一端安裝有出水管(25)，所述鍋爐(1)的底部安裝有焚燒爐(26)，所述鍋爐(1)的側壁且位于進水管(14)的下方安裝有燒嘴(22)。
3.根據權利要求2所述的一種利用園林廢棄物環保處理生活污泥的裝置，其特征在于：所述回收傳送機構(9)包括第一傳送單元(15)、第二傳送單元(17)，所述第一傳送單元(15)位于旋風分離器(2)下方，所述第一傳送單元(15)包括架體，所述架體的兩端安裝有第一輥輪，第一輥輪外套設有傳動帶(16)，所述第二傳送單元(17)包括支架，所述支架的一端位于傳動帶(16)下方，另一端位于破碎機(4)上方，所述支架的兩端安裝有第二輥輪，第二輥輪外套設有階梯傳動帶(23)。
4.根據權利要求3所述的一種利用園林廢棄物環保處理生活污泥的裝置，其特征在于：所述破碎機(4)包括有內部為中空狀的支座(18)，所述支座(18)的內部安裝有破碎輥，所述支座(18)的頂部固定有進料斗(19)。
5.根據權利要求4所述的一種利用園林廢棄物環保處理生活污泥的裝置，其特征在于：所述粉碎機(3)包括有粉碎倉(21)，所述粉碎倉(21)內部安裝有鋼磨球。
6.根據權利要求5所述的一種利用園林廢棄物環保處理生活污泥的裝置，其特征在于：所述旋風分離器(2)的底部安裝有出料管(20)，出料管(20)處安裝有第一閥門。
7.根據權利要求2所述的一種利用園林廢棄物環保處理生活污泥的裝置，其特征在于：所述鍋爐(1)的頂部安裝有排氣管(23)，底部開設有出料口，出料口處設置有第二閥門(24)，所述鍋爐(1)的底部為斜坡?tīng)�，且斜坡朝向第二閥門(24)傾斜。
發明內容
(一)要解決的技術問題
解決對這些園林廢棄物，常見的處理方式是填埋或者焚燒，填埋的方式會占用大量的土地，運輸耗費較大，且需要對填埋場進行防滲處理，防止通過上壤、水體、大氣造成周?chē)h(huán)境潛在的污染；焚燒的方式會嚴重污染空氣，焚燒產生的大量氨、硫化物、二噁英等有害氣體還將嚴重影響人們的身體健康,另外，焚燒的方式會消耗太多資源，而產生的熱能沒有加以充分的利用的問題，提供了一種利用園林廢棄物環保處理生活污泥的裝置。
(二)技術方案
一種利用園林廢棄物環保處理生活污泥的裝置，從左至右依次包括有鍋爐、旋風分離器、粉碎機、破碎機、風機，鍋爐、旋風分離器、粉碎機、破碎機、通過第一管道依次相互連通，風機與粉碎機通過第二管道相互連通，鍋爐與風機通過回收管相互連通，旋風分離器與破碎機之間設置有回收傳送機構。
作為優選的技術方案，鍋爐內部安裝有上水器，上水器包括有水泵、儲水管、儲水泵，水泵固定在鍋爐底部，儲水泵固定在鍋爐頂部，儲水管將水泵與儲水泵相互連通，水泵一側設置有進水管，進水管貫穿旋風分離器且與水泵相互連通，儲水泵的一端安裝有出水管，鍋爐的底部安裝有焚燒爐，鍋爐的側壁且位于進水管的下方安裝有燒嘴。
作為優選的技術方案，回收傳送機構包括第一傳送單元、第二傳送單元，第一傳送單元位于旋風分離器下方，第一傳送單元包括架體，架體的兩端安裝有第一輥輪，第一輥輪外套設有傳動帶，第二傳送單元包括支架，支架的一端位于傳動帶下方，另一端位于破碎機上方，支架的兩端安裝有第二輥輪，第二輥輪外套設有階梯傳動帶。
作為優選的技術方案，破碎機包括有內部為中空狀的支座，支座的內部安裝有破碎輥，支座的頂部固定有進料斗。
作為優選的技術方案，粉碎機包括有粉碎倉，粉碎倉內部安裝有鋼磨球。
作為優選的技術方案，旋風分離器的底部安裝有出料管，出料管處安裝有第一閥門。
作為優選的技術方案，鍋爐的頂部安裝有排氣管，底部開設有出料口，出料口處設置有第二閥門，鍋爐的底部為斜坡?tīng)�，且斜坡朝向第二閥門傾斜。
(三)有益效果
本發明的有益效果在于：
(1)使用時，將園林垃圾通過進料斗倒入至破碎機內部，破碎機包括有內部為中空狀的支座，支座的內部安裝有破碎輥，破碎輥將園林垃圾破碎，破碎后的園林垃圾通過第一管道進入粉碎機，粉碎機包括有粉碎倉，粉碎倉內部安裝有鋼磨球，鋼磨球?qū)⑵扑楹蟮膱@林垃圾進一步進行碾碎至粉末狀，此時風機啟動，風機吹風將風送入粉碎倉，同時將粉碎倉內部粉末狀的園林垃圾通過第一管道進入旋風分離器內部，旋風分離器與鍋爐通過第一管道連通，旋風分離器的底部安裝有出料管，出料管處安裝有第一閥門，打開第一閥門，由于旋風分離器的作用，一部分較小粉末狀的園林垃圾通過第一管道送入鍋爐內部，另一部分較大粉末狀的園林垃圾通過第一閥門排出旋風分離器，旋風分離器與破碎機之間設置有回收傳送機構，通過設置傳動帶、階梯傳動帶將排出的較大粉末狀園林垃圾送回至破碎機內部，進行循環破碎，送入至鍋爐內部的較小粉末狀園林垃圾通過焚燒爐進行焚燒，鍋爐的頂部安裝有排氣管，底部開設有出料口，出料口處設置有第二閥門，鍋爐的底部為斜坡?tīng)睿倚逼鲁虻诙y門傾斜，燃燒產生的煙氣從排氣管，燃燒產生的灰燼從出料口排出。
(2)燒水時，打開燒嘴，燒嘴位于進水管的下方，從而將進水管內部的水燒熱，然后運輸至另外上水器內部，鍋爐內部的焚燒爐在焚燒時，進一步將上水器內部的水進行加熱，又由于鍋爐與風機通過回收管相互連通，鍋爐內部的熱氣通過回收管進入風機，風機再將熱風送至粉碎機、旋風分離器，最后循環至鍋爐內部，進一步將熱氣循環利用起來，將上水器內部的水進行加熱，節約能耗。
(3)本發明解決了常見的處理方式是填埋或者焚燒，填埋的方式會占用大量的土地，運輸耗費較大，且需要對填埋場進行防滲處理，防止通過上壤、水體、大氣造成周?chē)h(huán)境潛在的污染；焚燒的方式會嚴重污染空氣，焚燒產生的大量氨、硫化物、二噁英等有害氣體還將嚴重影響人們的身體健康,另外，焚燒的方式會消耗太多資源，而產生的熱能沒有加以充分的利用。
（發明人：芮鑫杰;陳建昌）
