公布日：2023.05.02
申請日：2022.12.29
分類號：C02F1/52(2023.01)I;B01F27/90(2022.01)I;B01F35/12(2022.01)I;B01D53/04(2006.01)I;B01D53/88(2006.01)I;B01D53/86(2006.01)I;B01D53/00(2006.01)I;
C02F103/34(2006.01)N
摘要
本發明涉及芯片生產領域，公開了一種芯片生產過程中產生的高濃度有機廢水再生處理絮凝池。本申請中，所述攪拌箱的一側設置有活性炭吸收器，所述活性炭吸收器的一側設置有光觸媒吸收器，所述攪拌箱遠離活性炭吸收器的一側設置有絮凝池，在使用時，芯片高濃度有機廢水處理時廢水中的揮發性有機溶劑會產生一定量的氣體，該氣體一定的毒性，所以打開抽氣泵將攪拌箱內部的氣體抽出，通過外連接管抽入至活性炭吸收器的內部，由內部的活性炭板對具有一定的毒性有機氣體進行吸附，可以起到凈化的作用，減少了對空氣的污染，設置有電機以及絲桿可以帶動清潔塊對內部污水進行攪動，使其攪拌均勻，同時也可對攪拌箱的內壁進行清理。
權利要求書
1.一種芯片產生的高濃度有機廢水再生處理絮凝池，包括底板(1)，其特征在于：所述底板(1)的上表面固定設置有攪拌箱(15)，所述攪拌箱(15)的一側設置有活性炭吸收器(3)，所述活性炭吸收器(3)的一側設置有光觸媒吸收器(2)，所述攪拌箱(15)遠離活性炭吸收器(3)的一側設置有絮凝池(28)，所述攪拌箱(15)的頂部設置有污水投入口(13)，所述攪拌箱(15)的頂部設置有抽氣泵(8)，所述抽氣泵(8)的一側拆卸連接有外連接管(6)，所述外連接管(6)拆卸連接有活性炭吸收器(3)，所述攪拌箱(15)的頂部設置有電機(12)，所述電機(12)底部的輸出軸固定連接有絲桿(16)，所述絲桿(16)的表面固定連接有四個清潔塊(7)。
2.如權利要求1所述的一種芯片生產過程中產生的高濃度有機廢水再生處理絮凝池，其特征在于：所述攪拌箱(15)的頂部位于電機(12)的外部拆卸設置有防護罩(11)，所述防護罩(11)的底部穿設有螺絲(10)，所述攪拌箱(15)的頂部開設有螺孔(9)，所述螺絲(10)貫穿防護罩(11)螺紋連接在螺孔(9)的內部。
3.如權利要求1所述的一種芯片產生的高濃度有機廢水再生處理絮凝池，其特征在于：所述活性炭吸收器(3)的底部設置有化學反應室(5)，所述活性炭吸收器(3)通過外管(4)拆卸連接有化學反應室(5)，所述化學反應室(5)通過外管(4)拆卸連接有光觸媒吸收器(2)，所述光觸媒吸收器(2)固定設置于底板(1)的上表面。
4.如權利要求1所述的一種芯片產生的高濃度有機廢水再生處理絮凝池，其特征在于：所述攪拌箱(15)的內壁頂部設置有集裝箱(14)，所述集裝箱(14)的內部設置有水箱(21)，所述水箱(21)拆卸連接有連接管(22)，所述水箱(21)通過連接管(22)拆卸連接有兩個水泵(20)，所述水泵(20)拆卸連接有清洗用溶劑盒(23)，所述清洗用溶劑盒(23)的數量為兩個，所述清洗用溶劑盒(23)的底部拆卸連接有多個均勻分布且貫穿集裝箱(14)的噴頭。

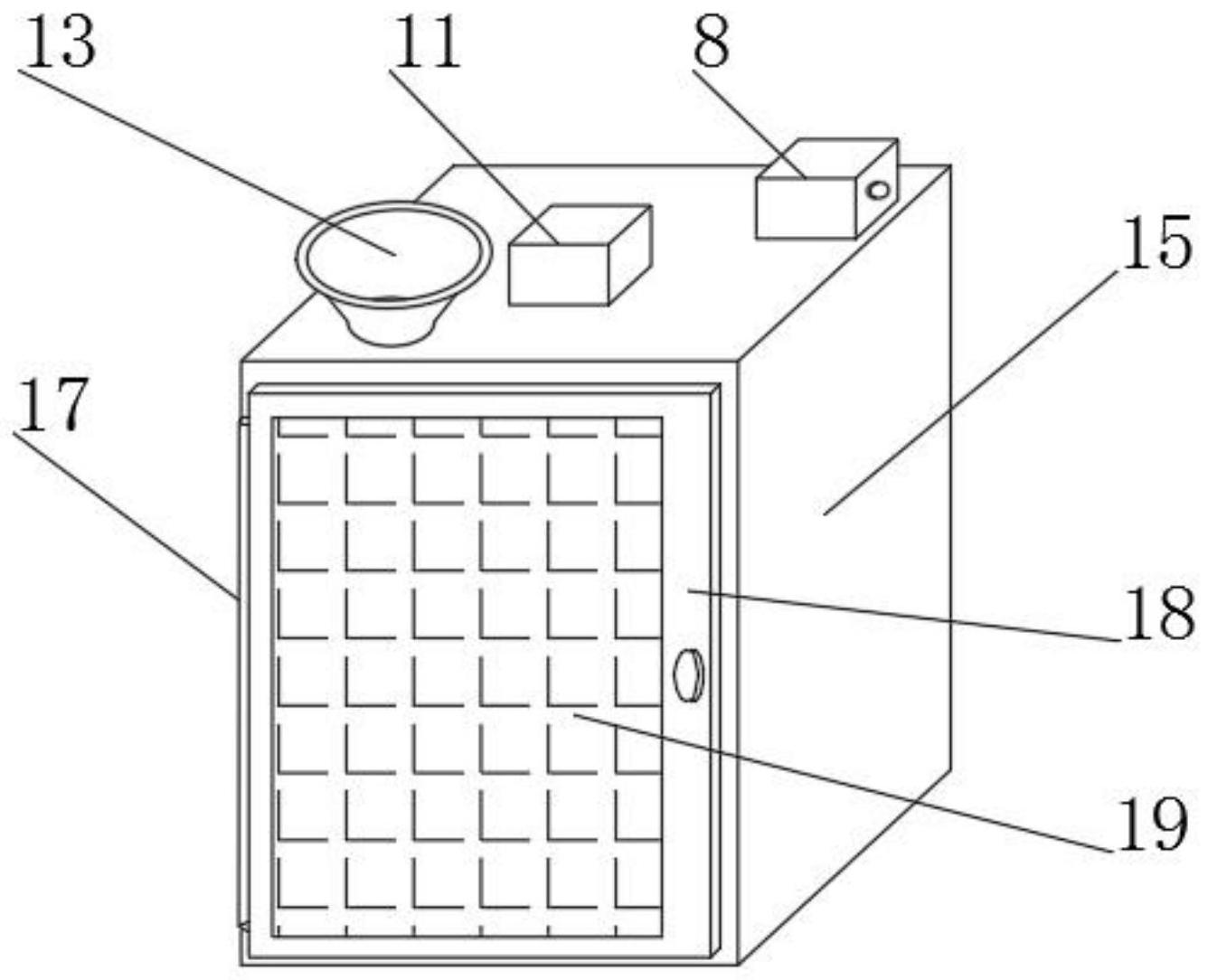

5.如權利要求1所述的一種芯片產生的高濃度有機廢水再生處理絮凝池，其特征在于：所述攪拌箱(15)的前側固定設置有鉸鏈(17)，所述鉸鏈(17)固定連接有門體(18)。
6.如權利要求5所述的一種芯片產生的高濃度有機廢水再生處理絮凝池，其特征在于：所述門體(18)的前側設置有玻璃窗(19)。
7.如權利要求1所述的一種芯片產生的高濃度有機廢水再生處理絮凝池，其特征在于：所述攪拌箱(15)的出水端拆卸連接有外水泵(31)，所述外水泵(31)拆卸連接有絮凝池(28)的進水端，所述絮凝池(28)的頂部設置有絮凝劑投入口(24)，所述絮凝池(28)的側面設置有步進電機(26)，所述步進電機(26)的輸出軸固定連接有螺紋桿(25)，所述螺紋桿(25)的表面螺紋連接有滑塊(30)，所述滑塊(30)的底部固定連接有移動板(27)。
8.如權利要求1所述的一種芯片產生的高濃度有機廢水再生處理絮凝池，其特征在于：所述底板(1)的內部穿設有四個移動塊(35)，所述移動塊(35)的底部轉動設置有移動輪(33)，所述移動塊(35)的內部開設有兩個通孔(36)，所述底板(1)的側面穿設有固定銷(32)，所述固定銷(32)貫穿底板(1)插接在通孔(36)的內部。
9.如權利要求1所述的一種芯片產生的高濃度有機廢水再生處理絮凝池，其特征在于：所述底板(1)的底部均勻設置有四個支腳(34)。
發明內容
本申請的目的在于：為了解決上述提出的現有的大部分絮凝池中未采取揮發性有機溶劑處理的相應措施問題，提供一種芯片產生的高濃度有機廢水再生處理絮凝池。
本發明采用的技術方案如下：一種芯片生產廢水再生處理絮凝池，包括底板，所述底板的上表面固定設置有攪拌箱，所述攪拌箱的一側設置有活性炭吸收器，所述活性炭吸收器的一側設置有光觸媒吸收器，所述攪拌箱遠離活性炭吸收器的一側設置有絮凝池，所述攪拌箱的頂部設置有污水投入口，所述攪拌箱的頂部設置有抽氣泵，所述抽氣泵的一側拆卸連接有外連接管，所述外連接管拆卸連接有活性炭吸收器，所述攪拌箱的頂部設置有電機，所述電機底部的輸出軸固定連接有絲桿，所述絲桿的表面固定連接有四個清潔塊。
通過采用上述技術方案，在使用時，廢水處理時揮發性有機溶劑會形成揮發性有機氣體，該氣體具有一定的毒性，所以打開抽氣泵將攪拌箱內部的氣體抽出，通過外連接管抽入至活性炭吸收器的內部，由內部的活性炭板對其表面有毒的氣體進行吸附，可以起到凈化的作用，減少了對空氣的污染，設置有電機以及絲桿可以帶動清潔塊對內部污水進行攪動，使其攪拌均勻，同時也可對攪拌箱的內壁進行清理。
在一優選的實施方式中，所述攪拌箱的頂部位于電機的外部拆卸設置有防護罩，所述防護罩的底部穿設有螺絲，所述攪拌箱的頂部開設有螺孔，所述螺絲貫穿防護罩螺紋連接在螺孔的內部。
通過采用上述技術方案，通過在電機的外部設置有防護罩可以起到一定的防護作用，防止電機進水造成損壞。
在一優選的實施方式中，所述活性炭吸收器的底部設置有化學反應室，所述活性炭吸收器通過外管拆卸連接有化學反應室，所述化學反應室通過外管拆卸連接有光觸媒吸收器，所述光觸媒吸收器固定設置于底板的上表面。
通過采用上述技術方案，通過設置有光觸媒吸收器，在使用時可以對抽出揮發性有機溶劑形成的氣體進行吸收，在一定程度上提高了凈化能力。
在一優選的實施方式中，所述攪拌箱的內壁頂部設置有集裝箱，所述集裝箱的內部設置有水箱，所述水箱拆卸連接有連接管，所述水箱通過連接管拆卸連接有兩個水泵，所述水泵拆卸連接有清洗用溶劑盒，所述清洗用溶劑盒的數量為兩個，所述清洗用溶劑盒的底部拆卸連接有多個均勻分布且貫穿集裝箱的噴頭，所述攪拌箱的前側固定設置有鉸鏈，所述鉸鏈固定連接有門體。
通過采用上述技術方案，通過設置有集裝箱可以在對攪拌箱的內部進行清洗，盡量防止污水的二次混合，在一定程度上提高了絮凝效果。
在一優選的實施方式中，所述門體的前側設置有玻璃窗，所述攪拌箱的出水端拆卸連接有外水泵，所述外水泵拆卸連接有絮凝池的進水端，所述絮凝池的頂部設置有絮凝劑投入口，所述絮凝池的側面設置有步進電機，所述步進電機的輸出軸固定連接有螺紋桿，所述螺紋桿的表面螺紋連接有滑塊，所述滑塊的底部固定連接有移動板。
通過采用上述技術方案，在使用時，打開外水泵，將內部的污水抽進絮凝池內，再從絮凝劑投入口內投入絮凝劑，待其充分絮凝之后，打開步進電機，可以將污水與沉淀物進行有效的隔開，在一定程度上提高了絮凝效果。
在一優選的實施方式中，所述底板的內部穿設有四個移動塊，所述移動塊的底部轉動設置有移動輪，所述移動塊的內部開設有兩個通孔，所述底板的側面穿設有固定銷，所述固定銷貫穿底板插接在通孔的內部，所述底板的底部均勻設置有四個支腳。
通過采用上述技術方案，在需要對底板進行移動時，將固定銷插入最高的通孔內部即可由底部的移動輪實現對底板的移動，設置有支腳可以起到一定的支撐效果。
綜上所述，由于采用了上述技術方案，本發明的有益效果是：
本發明中，底板的上表面固定設置有攪拌箱，攪拌箱的一側設置有活性炭吸收器，在使用時，廢水處理時會產生一定數量的有機氣體，該氣體具有一定的毒性，所以打開抽氣泵將攪拌箱內部的氣體抽出，通過外連接管抽入至活性炭吸收器的內部，由內部的活性炭板對揮發性有機溶劑形成的氣體進行吸附，可以起到凈化的作用，減少了對空氣的污染，設置有電機以及絲桿可以帶動清潔塊對內部污水進行攪動，使其攪拌均勻，同時也可對攪拌箱的內壁進行清理，通過在電機的外部設置有防護罩可以起到一定的防護作用，防止電機進水造成損壞。
（發明人：孫鐸;顧繼松）
