公布日：2023.12.29

申請日：2023.11.01

分類號：C02F1/52(2023.01)I;A01K63/04(2006.01)I;C02F1/00(2023.01)I;C02F103/20(2006.01)N

摘要

本發明涉及污水處理裝置技術領域，且公開了一種含有鱖魚魚糞的污水回收循環處理裝置，包括承載箱、緩沖機構、隔斷機構、催化機構、防堵機構、驅動機構、傳動機構和回流機構；所述承載箱呈中空箱狀結構，所述承載箱上開設有進水口、出水口和排污口。該含有鱖魚魚糞的污水回收循環處理裝置通過承載盒與進水管之間的連接，可以對進入的污水起到緩沖的作用，污水在流過承載盒后進入箱體內，避免進入的水流較急沖散沉淀的魚糞，同時也避免隨著向上蔓延的水流直接上升，可以提高沉淀的效果，通過防堵機構的設置，可以避免魚糞黏附性較強相互粘合堵塞排污口，同時可以輔助形成渦流產生吸附力帶動附著在箱體內底部的魚糞和污垢排出。

權利要求書

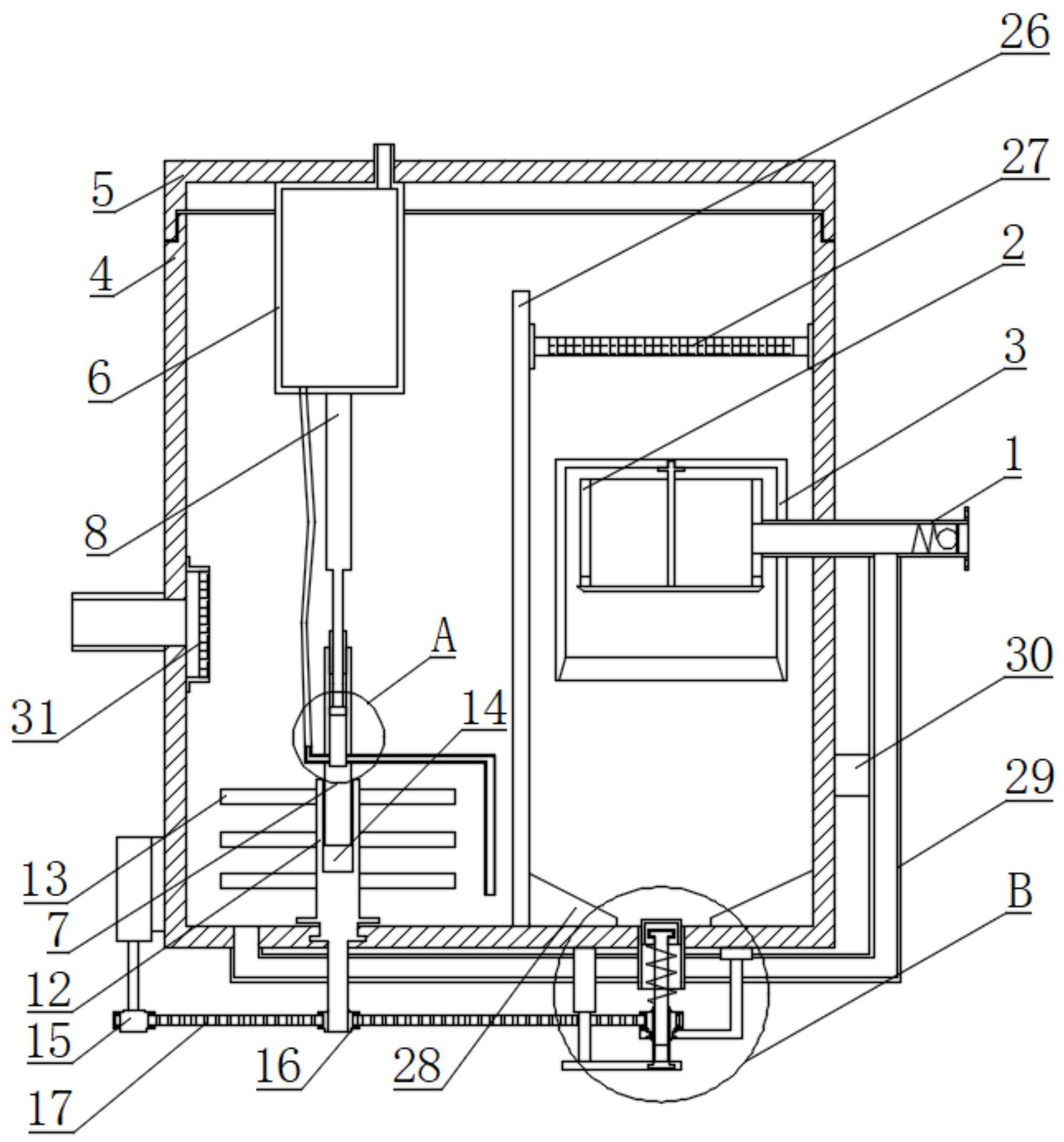

1.一種含有鱖魚魚糞的污水回收循環處理裝置，其特征在于：包括承載箱、緩沖機構、隔斷機構、催化機構、防堵機構、驅動機構、傳動機構和回流機構；所述承載箱呈中空箱狀結構，所述承載箱上開設有進水口、出水口和排污口，所述進水口設置有進水管（1），所述進水管（1）的輸入端與外界污水源輸出端連接；所述緩沖機構包括承載盒（2）和導流殼（3），所述承載盒（2）固定安裝在承載箱內且與進水管（1）的輸出端連接，所述導流殼（3）與承載盒（2）可拆卸連接，所述導流殼（3）位于承載盒（2）的上方，所述導流殼（3）的兩端延伸形成槽套設在承載盒（2）的外部且至少一部分位于承載盒（2）的下方，所述承載盒（2）的表面與導流殼（3）間隔設置；所述隔斷機構固定安裝在承載箱的內底壁且位于緩沖機構的一側，所述導流殼（3）的表面與隔斷機構間隔設置；所述催化機構包括存儲件和攪拌件，所述存儲件用于對與污水反應的藥液進行存儲釋放，所述攪拌件用于對污水與存儲件釋放出的藥液充分混合；所述防堵機構設置在承載箱的底部且至少部分位于承載箱內；所述驅動機構設置在承載箱上，所述驅動機構用于通過傳動機構驅動攪拌件與防堵機構運轉，以使攪拌件對污水與存儲件釋放出的藥液攪拌混合以及防堵機構運轉從而防止承載箱排污時堵塞，且所述防堵機構能產生渦流提高排污效果；所述回流機構設置在承載箱底部，以使位于隔斷機構遠離承載盒（2）一側的污水輸送至進水管（1）內，通過進水管（1）進入承載盒（2）內。

2.根據權利要求1所述的一種含有鱖魚魚糞的污水回收循環處理裝置，其特征在于：所述承載箱包括箱體（4）和箱蓋（5），所述箱蓋（5）與箱體（4）可拆卸連接，所述存儲件包括存儲盒（6）、負壓筒（7）、頂桿（8）和活塞（9），所述存儲盒（6）與箱蓋（5）固定安裝，所述頂桿（8）與存儲盒（6）固定安裝，所述負壓筒（7）的上表面通過開設的槽與頂桿（8）滑動連接，所述活塞（9）固定連接在頂桿（8）的下表面且與負壓筒（7）滑動連接，所述負壓筒（7）上固定連接有進液管（10）和出液管（11），所述進液管（10）的端面通過軟管與存儲盒（6）連接，以使存儲盒（6）內的液體進入負壓筒（7）內。

3.根據權利要求2所述的一種含有鱖魚魚糞的污水回收循環處理裝置，其特征在于：所述攪拌件包括攪拌筒（12）和攪拌葉片（13），所述攪拌葉片（13）均勻分布在攪拌筒（12）的外表面，所述攪拌筒（12）轉動連接在箱體（4）的內底壁，所述攪拌筒（12）的上表面通過開設的調節槽（14）套設在負壓筒（7）的外表面，所述負壓筒（7）的外表面開設有往復螺紋，所述調節槽（14）的槽口通過開設的螺紋與往復螺紋相互嚙合。

4.根據權利要求3所述的一種含有鱖魚魚糞的污水回收循環處理裝置，其特征在于：所述傳動機構包括主動輪（15）、第一從動輪（16）、第二從動輪和正時帶（17），所述主動輪（15）通過正時帶（17）與第一從動輪（16）和第二從動輪依次連接，以使主動輪（15）回轉可以帶動第一從動輪（16）與第二從動輪轉動，所述主動輪（15）固定安裝在驅動機構的輸出端，所述第一從動輪（16）固定連接在攪拌筒（12）遠離負壓筒（7）的一端。

5.根據權利要求4所述的一種含有鱖魚魚糞的污水回收循環處理裝置，其特征在于：所述第二從動輪包括輪體（18）和套筒（19），所述輪體（18）固定安裝在套筒（19）的外表面，所述輪體（18）通過正時帶（17）與主動輪（15）連接，所述套筒（19）位于輪體（18）下方的表面轉動連接有撐架（20），所述撐架（20）的端面固定連接在箱體（4）的下表面。

6.根據權利要求5所述的一種含有鱖魚魚糞的污水回收循環處理裝置，其特征在于：所述防堵機構包括連接桿（21）、絞龍（22）和堵塞塊（23），所述套筒（19）通過開設的槽與連接桿（21）滑動連接，所述絞龍（22）固定連接在連接桿（21）朝向箱體（4）的表面，所述堵塞塊（23）的下表面通過開設的槽轉動連接在絞龍（22）遠離連接桿（21）的一端，所述堵塞塊（23）的外表面通過密封墊與箱體（4）的排污口滑動連接且至少一部分伸入箱體（4）內。

7.根據權利要求6所述的一種含有鱖魚魚糞的污水回收循環處理裝置，其特征在于：還包括伸縮機構，所述伸縮機構包括電動伸縮桿（24）和橫板（25），所述橫板（25）固定安裝在電動伸縮桿（24）的活動端，所述橫板（25）的表面通過開設的槽與連接桿（21）遠離絞龍（22）的一端轉動連接，所述電動伸縮桿（24）的固定端固定連接在承載箱的底部。

8.根據權利要求2所述的一種含有鱖魚魚糞的污水回收循環處理裝置，其特征在于：所述隔斷機構包括擋板（26），所述擋板（26）設置在箱體（4）內，所述擋板（26）靠近承載盒（2）的側面通過螺栓固定連接有過濾板（27）和底板（28），所述過濾板（27）位于導流殼（3）的上方，所述底板（28）與箱體（4）的內底壁貼合，所述底板（28）朝向?qū)Я鳉ぃ?/span>3）的表面呈傾斜的坡面。

9.根據權利要求1所述的一種含有鱖魚魚糞的污水回收循環處理裝置，其特征在于：所述回流機構包括回流管（29），所述回流管（29）的一端與箱體（4）相通，所述回流管（29）的另一端與進水管（1）連接且相通，所述回流管（29）設置有水泵（30）。

10.根據權利要求2所述的一種含有鱖魚魚糞的污水回收循環處理裝置，其特征在于：所述箱體（4）的內壁可拆卸連接有吸附殼（31）且所述吸附殼（31）覆蓋出水口。

發明內容

本發明的目的是提供一種含有鱖魚魚糞的污水回收循環處理裝置，魚糞容易附著在池內底壁和堵塞排污口，影響沉淀物清理的問題。

為實現以上目的，本發明通過以下技術方案予以實現：設計一種含有鱖魚魚糞的污水回收循環處理裝置，包括承載箱、緩沖機構、隔斷機構、催化機構、防堵機構、驅動機構、傳動機構和回流機構；所述承載箱呈中空箱狀結構，所述承載箱上開設有進水口、出水口和排污口，所述進水口設置有進水管，所述進水管的輸入端與外界污水源輸出端連接；所述緩沖機構包括承載盒和導流殼，所述承載盒固定安裝在承載箱內且與進水管的輸出端連接，所述導流殼與承載盒可拆卸連接，所述導流殼位于承載盒的上方，所述導流殼的兩端延伸形成槽套設在承載盒的外部且至少一部分位于承載盒的下方，所述承載盒的表面與導流殼間隔設置；所述隔斷機構固定安裝在承載箱的內底壁且位于緩沖機構的一側，所述導流殼的表面與隔斷機構間隔設置；所述催化機構包括存儲件和攪拌件，所述存儲件用于對與污水反應的藥液進行存儲釋放，所述攪拌件用于對污水與存儲件釋放出的藥液充分混合；所述防堵機構設置在承載箱的底部且至少部分位于承載箱內；所述驅動機構設置在承載箱上，所述驅動機構用于通過傳動機構驅動攪拌件與防堵機構運轉，以使攪拌件對污水與存儲件釋放出的藥液攪拌混合以及防堵機構運轉從而防止承載箱排污時堵塞，且所述防堵機構能產生渦流提高排污效果；所述回流機構設置在承載箱底部，以使位于隔斷機構遠離承載盒一側的污水輸送至進水管內，通過進水管進入承載盒內。

可選的，所述承載箱包括箱體和箱蓋，所述箱蓋與箱體可拆卸連接，所述存儲件包括存儲盒、負壓筒、頂桿和活塞，所述存儲盒與箱蓋固定安裝，所述頂桿與存儲盒固定安裝，所述負壓筒的上表面通過開設的槽與頂桿滑動連接，所述活塞固定連接在頂桿的下表面且與負壓筒滑動連接，所述負壓筒上固定連接有進液管和出液管，所述進液管的端面通過軟管與存儲盒連接，以使存儲盒內的液體進入負壓筒內。

可選的，所述攪拌件包括攪拌筒和攪拌葉片，所述攪拌葉片均勻分布在攪拌筒的外表面，所述攪拌筒轉動連接在箱體的內底壁，所述攪拌筒的上表面通過開設的調節槽套設在負壓筒的外表面，所述負壓筒的外表面開設有往復螺紋，所述調節槽的槽口通過開設的螺紋與往復螺紋相互嚙合。

可選的，所述傳動機構包括主動輪、第一從動輪、第二從動輪和正時帶，所述主動輪通過正時帶與第一從動輪和第二從動輪依次連接，以使主動輪回轉可以帶動第一從動輪與第二從動輪轉動，所述主動輪固定安裝在驅動機構的輸出端，所述第一從動輪固定連接在攪拌筒遠離負壓筒的一端。

可選的，所述第二從動輪包括輪體和套筒，所述輪體固定安裝在套筒的外表面，所述輪體通過正時帶與主動輪連接，所述套筒位于輪體下方的表面轉動連接有撐架，所述撐架的端面固定連接在箱體的下表面。

可選的，所述防堵機構包括連接桿、絞龍和堵塞塊，所述套筒通過開設的槽與連接桿滑動連接，所述絞龍固定連接在連接桿朝向箱體的表面，所述堵塞塊的下表面通過開設的槽轉動連接在絞龍遠離連接桿的一端，所述堵塞塊的外表面通過密封墊與箱體的排污口滑動連接且至少一部分伸入箱體內。

可選的，還包括伸縮機構，所述伸縮機構包括電動伸縮桿和橫板，所述橫板固定安裝在電動伸縮桿的活動端，所述橫板的表面通過開設的槽與連接桿遠離絞龍的一端轉動連接，所述電動伸縮桿的固定端固定連接在承載箱的底部。

可選的，所述隔斷機構包括擋板，所述擋板設置在箱體內，所述擋板靠近承載盒的側面通過螺栓固定連接有過濾板和底板，所述過濾板位于導流殼的上方，所述底板與箱體的內底壁貼合，所述底板朝向?qū)Я鳉さ谋砻娉蕛A斜的坡面。

可選的，所述回流機構包括回流管，所述回流管的一端與箱體相通，所述回流管的另一端與進水管連接且相通，所述回流管設置有水泵。

可選的，所述箱體的內壁可拆卸連接有吸附殼且所述吸附殼覆蓋出水口。

本發明提供了一種含有鱖魚魚糞的污水回收循環處理裝置，具備以下有益效果：1、該含有鱖魚魚糞的污水回收循環處理裝置通過承載盒與進水管之間的連接，進水管將含有鱖魚魚糞的污水輸送至承載盒內，在分布在承載盒內后通過承載盒與導流殼之間的間隙流出，可以對進入的污水起到緩沖的作用，通過導流殼的底部低于承載盒的設置，污水在流過承載盒后進入箱體內，避免進入的水流較急沖散沉淀的魚糞，同時也避免隨著向上蔓延的水流直接上升，可以提高沉淀的效果，減少上升水流中含有的顆粒與魚糞，通過防堵機構的設置，可以避免魚糞黏附性較強相互粘合堵塞排污口，同時可以輔助形成渦流產生吸附力帶動附著在箱體內底部的魚糞和污垢排出，提高位于隔斷機構靠近承載盒一側沉淀物的清理效果。

2、該含有鱖魚魚糞的污水回收循環處理裝置通過攪拌件的設置，可以提高反應液與污水之間的混合效率，通過水泵可以將反應后產生的顆粒沉淀物抽入進水管再次進入承載盒內緩沖后進入箱體內進行沉淀過濾，進一步過濾的同時實現自動清理混合產生的顆粒沉淀物，減少位于催化機構一側的顆粒沉淀物能夠提高污水處理的效果。

3、該含有鱖魚魚糞的污水回收循環處理裝置通過攪拌筒與負壓筒之間的連接，攪拌筒轉動配合攪拌葉片攪拌混合的同時可以使負壓筒豎直升降，配合負壓筒與活塞之間的連接，可以將存儲盒內的反應液抽入負壓筒內后擠入箱體內與污水混合，實現自動添加反應液配合使用，減少人工定時添加的操作且與攪拌筒配合同時進行。

4、該含有鱖魚魚糞的污水回收循環處理裝置通過電動伸縮桿與橫板之間的連接，可以帶動連接桿、絞龍和堵塞塊豎直升降，在沉淀時，堵塞塊位于第一位置，對排污口進行堵塞，在需要排出沉淀物時，通過電動伸縮桿使堵塞塊、連接桿和絞龍上升，使堵塞塊位于第二位置，解除對排污口的堵塞，同時絞龍伸入箱體內回轉，從而產生渦流和防止堵塞，配合使用情況進行調節，使清理與沉淀轉換連貫，有效的提高便捷性。

5、該含有鱖魚魚糞的污水回收循環處理裝置通過傳動機構的設置，可以使攪拌件運轉的同時驅動防堵機構進行運轉，對能源的充分利用，減少能源的浪費。

（發明人：劉強;劉小亮;王凱;方禮豹;沈娟娟;楊華）
