公布日：2022.04.12
申請日：2022.01.06
分類號：C02F11/14(2019.01)I;C02F11/125(2019.01)I;C02F11/13(2019.01)I;C02F11/00(2006.01)I
摘要
本發明提供一種用于采用電磁感應處理污泥脫水的方法及裝備。其中采用電磁感應處理污泥脫水的方法，包括以下步驟：S1：在進行脫水前，準備好攪拌箱和污泥凝結劑，并通過輸送管將攪拌箱與脫水設備的進口進行連接；S2：將污泥倒入攪拌箱中，隨后再向攪拌箱中倒入污泥凝結劑，并啟動攪拌箱對污泥進行攪拌，使得污泥和污泥凝結劑充分融合，從而讓污泥能夠聚集凝結到一起，隨后將凝結后的污泥輸送至脫水設備中；S3：根據需要選擇污泥脫水的程度。本發明提供的用于采用電磁感應處理污泥脫水的方法及裝備具有可以提高污泥脫水率，同時還可以將污泥中殘留的鐵屑進行回收的優點。
權利要求書
1.一種采用電磁感應處理污泥脫水的方法，其特征在于，包括以下步驟：S1：在進行脫水前，準備好攪拌箱和污泥凝結劑，并通過輸送管將攪拌箱與脫水設備的進口進行連接；S2：將污泥倒入攪拌箱中，隨后再向攪拌箱中倒入污泥凝結劑，并啟動攪拌箱對污泥進行攪拌，使得污泥和污泥凝結劑充分融合，從而讓污泥能夠聚集凝結到一起，隨后將凝結后的污泥輸送至脫水設備中；S3：根據需要選擇污泥脫水的程度；S4：當需要讓污泥的脫水更徹底時，讓凝結后的污泥在脫水設備中先后進行壓榨脫水和烘干脫水，當只需要進行初步脫水時，在經過壓制脫水后直接從另一個排出口排出；S5：當污泥經過烘干脫水后，會進入鐵屑分離區域，此時，會通過電磁感應的方式對污泥中的鐵屑進行自動吸附以及自動排出。
2.根據權利要求1所述的采用電磁感應處理污泥脫水的方法，其特征在于，所述在S4步驟中，通過電磁加熱的方式對污泥進行第二階段的脫水工作，并且在該階段通過排氣機構將污泥加熱過程中產生的水汽排出。
3.根據權利要求1所述的采用電磁感應處理污泥脫水的方法，其特征在于，所述在S4步驟中，經過二次脫水的污泥會變成土塊，并在輸送的過程中粉碎化。

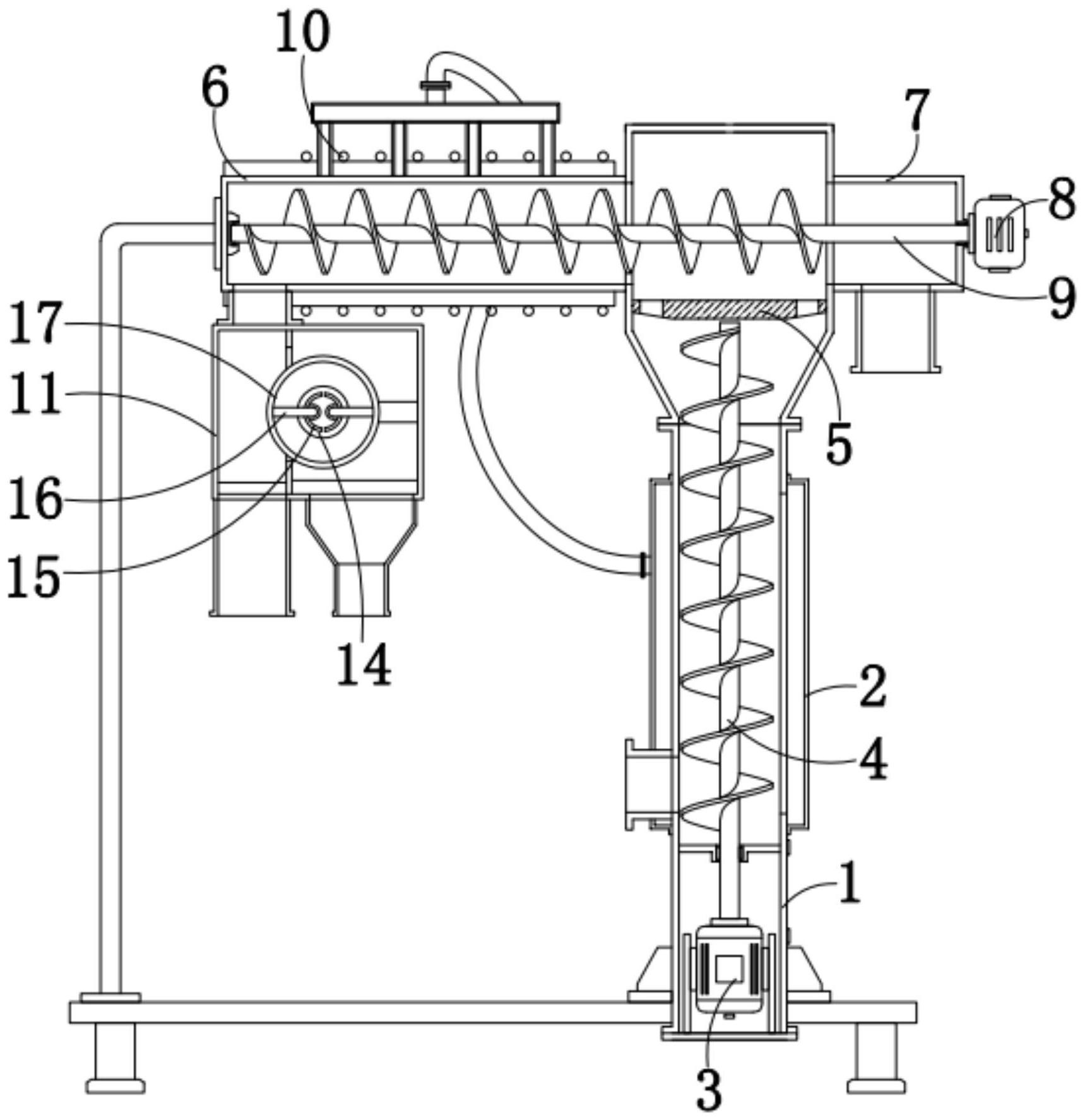

4.一種采用電磁感應處理污泥脫水的裝備，其特征在于，包括：脫水筒；套筒，所述套筒固定套設在脫水筒上；第一電機，所述第一電機固定安裝在套筒的底部內壁上；第一絞龍，所述第一絞龍轉動安裝在脫水筒內，所述第一絞龍的底端與第一電機的輸出軸固定連接；壓榨塞，所述壓榨塞固定安裝在脫水筒內；烘干筒，所述烘干筒固定安裝在脫水筒的一側；排出筒，所述排出筒固定安裝在脫水筒的一側；第二電機，所述第二電機固定安裝在排出筒的一側；第二絞龍，所述第二絞龍轉動安裝在脫水筒內，所述第二絞龍的一端延伸至排出筒外并與第二電機的輸出軸固定連接，所述第二絞龍的另一端延伸至烘干筒內并與烘干筒轉動連接；電磁加熱圈，所述電磁加熱圈固定纏繞在烘干筒上；分離箱，所述分離箱固定安裝在烘干筒的底部；第三電機，所述第三電機固定安裝在分離箱的一側；轉動軸，所述轉動軸固定安裝在第三電機的輸出軸上，所述轉動軸的一端延伸至分離箱內并與分離箱轉動連接；連接盤，所述連接盤固定安裝在轉動軸的一端；兩個半圓環，兩個半圓環均固定安裝在連接盤的一側；兩個導電桿，兩個導電桿分別固定安裝在兩個半圓環上；金屬環，所述金屬環固定安裝在兩個導電桿上；兩個電刷，兩個電刷均滑動安裝在分離箱內，兩個電刷的一側分別與兩個半圓環相接觸。
5.根據權利要求4所述的采用電磁感應處理污泥脫水的裝備，其特征在于，所述脫水筒的一側固定安裝有連接管，所述連接管的一端貫穿套筒并與套筒固定連接。
6.根據權利要求4所述的采用電磁感應處理污泥脫水的裝備，其特征在于，所述脫水筒上固定套設有放置臺，所述放置臺的頂部固定安裝有加固桿，所述加固桿的頂端與烘干筒的一端固定連接。
7.根據權利要求4所述的采用電磁感應處理污泥脫水的裝備，其特征在于，所述烘干筒的頂部固定安裝有多個支管，多個支管的頂端固定安裝有同一個集中管，所述集中管的頂部固定安裝有排氣管，所述排氣管的底端與套筒固定連接。
8.根據權利要求4所述的采用電磁感應處理污泥脫水的裝備，其特征在于，所述分離箱的兩側內壁上均固定安裝有滑筒，兩個滑筒內均滑動安裝有伸縮桿，兩個伸縮桿分別延伸至兩個滑筒外并與兩個電刷固定連接，所述滑筒內滑動安裝有彈簧，所述彈簧的一端與滑筒的一側內壁相接觸，所述彈簧的另一端與伸縮桿的一端相接觸。
9.根據權利要求4所述的采用電磁感應處理污泥脫水的裝備，其特征在于，所述分離箱的一側固定安裝有兩個固定板，兩個固定板上固定安裝有同一個蓄電池，所述蓄電池上固定連接有兩根連接線，兩根連接線的一端均延伸至分離箱內并分別與兩個電刷固定連接，所述第三電機與兩個固定板固定連接。
10.根據權利要求4所述的采用電磁感應處理污泥脫水的裝備，其特征在于，所述分離箱內固定安裝有第一隔板，兩個半圓環均貫穿第一隔板并與第一隔板轉動連接，所述分離箱內固定安裝有第二隔板，所述第二隔板的一端與第一隔板的一側固定連接，所述金屬環貫穿第二隔板并與第二隔板滑動連接。
發明內容
本發明解決的技術問題是提供一種可以提高污泥脫水率，同時還可以將污泥中殘留的鐵屑進行回收的用于采用電磁感應處理污泥脫水的方法及裝備。
為解決上述技術問題，本發明提供的一種采用電磁感應處理污泥脫水的方法，包括以下步驟：S1：在進行脫水前，準備好攪拌箱和污泥凝結劑，并通過輸送管將攪拌箱與脫水設備的進口進行連接；S2：將污泥倒入攪拌箱中，隨后再向攪拌箱中倒入污泥凝結劑，并啟動攪拌箱對污泥進行攪拌，使得污泥和污泥凝結劑充分融合，從而讓污泥能夠聚集凝結到一起，隨后將凝結后的污泥輸送至脫水設備中；S3：根據需要選擇污泥脫水的程度；S4：當需要讓污泥的脫水更徹底時，讓凝結后的污泥在脫水設備中先后進行壓榨脫水和烘干脫水，當只需要進行初步脫水時，在經過壓制脫水后直接從另一個排出口排出；S5：當污泥經過烘干脫水后，會進入鐵屑分離區域，此時，會通過電磁感應的方式對污泥中的鐵屑進行自動吸附以及自動排出。
優選的，所述在S4步驟中，通過電磁加熱的方式對污泥進行第二階段的脫水工作，并且在該階段通過排氣機構將污泥加熱過程中產生的水汽排出。
優選的，所述在S4步驟中，經過二次脫水的污泥會變成土塊，并在輸送的過程中粉碎化。
本發明還提出一種采用電磁感應處理污泥脫水的裝備，包括：脫水筒；套筒，所述套筒固定套設在脫水筒上；第一電機，所述第一電機固定安裝在套筒的底部內壁上；第一絞龍，所述第一絞龍轉動安裝在脫水筒內，所述第一絞龍的底端與第一電機的輸出軸固定連接；壓榨塞，所述壓榨塞固定安裝在脫水筒內；烘干筒，所述烘干筒固定安裝在脫水筒的一側；排出筒，所述排出筒固定安裝在脫水筒的一側；第二電機，所述第二電機固定安裝在排出筒的一側；第二絞龍，所述第二絞龍轉動安裝在脫水筒內，所述第二絞龍的一端延伸至排出筒外并與第二電機的輸出軸固定連接，所述第二絞龍的另一端延伸至烘干筒內并與烘干筒轉動連接；電磁加熱圈，所述電磁加熱圈固定纏繞在烘干筒上；分離箱，所述分離箱固定安裝在烘干筒的底部；第三電機，所述第三電機固定安裝在分離箱的一側；轉動軸，所述轉動軸固定安裝在第三電機的輸出軸上，所述轉動軸的一端延伸至分離箱內并與分離箱轉動連接；連接盤，所述連接盤固定安裝在轉動軸的一端；兩個半圓環，兩個半圓環均固定安裝在連接盤的一側；兩個導電桿，兩個導電桿分別固定安裝在兩個半圓環上；金屬環，所述金屬環固定安裝在兩個導電桿上；兩個電刷，兩個電刷均滑動安裝在分離箱內，兩個電刷的一側分別與兩個半圓環相接觸。
優選的，所述脫水筒的一側固定安裝有連接管，所述連接管的一端貫穿套筒并與套筒固定連接。
優選的，所述脫水筒上固定套設有放置臺，所述放置臺的頂部固定安裝有加固桿，所述加固桿的頂端與烘干筒的一端固定連接。
優選的，所述烘干筒的頂部固定安裝有多個支管，多個支管的頂端固定安裝有同一個集中管，所述集中管的頂部固定安裝有排氣管，所述排氣管的底端與套筒固定連接。
優選的，所述分離箱的兩側內壁上均固定安裝有滑筒，兩個滑筒內均滑動安裝有伸縮桿，兩個伸縮桿分別延伸至兩個滑筒外并與兩個電刷固定連接，所述滑筒內滑動安裝有彈簧，所述彈簧的一端與滑筒的一側內壁相接觸，所述彈簧的另一端與伸縮桿的一端相接觸。
優選的，所述分離箱的一側固定安裝有兩個固定板，兩個固定板上固定安裝有同一個蓄電池，所述蓄電池上固定連接有兩根連接線，兩根連接線的一端均延伸至分離箱內并分別與兩個電刷固定連接，所述第三電機與兩個固定板固定連接。
優選的，所述分離箱內固定安裝有第一隔板，兩個半圓環均貫穿第一隔板并與第一隔板轉動連接，所述分離箱內固定安裝有第二隔板，所述第二隔板的一端與第一隔板的一側固定連接，所述金屬環貫穿第二隔板并與第二隔板滑動連接。
與相關技術相比較，本發明提供的用于采用電磁感應處理污泥脫水的方法及裝備具有如下有益效果：本發明提供一種采用電磁感應處理污泥脫水的方法，可以提高對污泥的脫水效果，讓污泥的脫水更徹底，并且還可以對污泥中殘留的鐵屑進行分離回收。
本發明提供一種采用電磁感應處理污泥脫水的裝備，通過烘干筒、排出筒、第二電機、第二絞龍和電磁加熱圈相配合，可以根據需要對脫水后的污泥進行二次脫水，以此提高污泥的脫水效果，通過分離箱、第三電機、轉動軸、連接盤、半圓環、導電桿、金屬環和電刷相配合，可以利用電磁感應的方式對污泥中的鐵屑自動進行分離。
（發明人：陳磊;陳旭）
