公布日：2023.12.26
申請日：2023.09.26
分類號：C02F1/00(2023.01)I;B01D46/00(2022.01)I;B01D46/10(2006.01)I;C02F3/12(2023.01)I
摘要
本發明屬于污水處理技術領域，具體為一種活性污泥法生活污水處理裝置及方法；現有的污水處理裝置在使用時，當污水流速過大時，會對過濾板產生較強的沖擊力，同時若污水中摻雜著泥沙、或不溶于水的雜物等，所產生的沖擊力會導致過濾板發生嚴重的形變，導致降低了裝置的使用壽命，從而降低了污水處理的效率；包括反應罐體，所述反應罐體與過濾圓板之間通過復止緩降機構連接設置；所述復止緩降機構包括設置于過濾圓板上的復止圓環；通過復止緩降機構所產生的緩沖力，與污水內摻雜的泥沙或不溶于水的雜物等帶來的沖擊力相互抵消，從而避免這股沖擊力導致過濾板發生嚴重的形變，從而提升了裝置的使用壽命，同時提升了污水處理的效率。
權利要求書

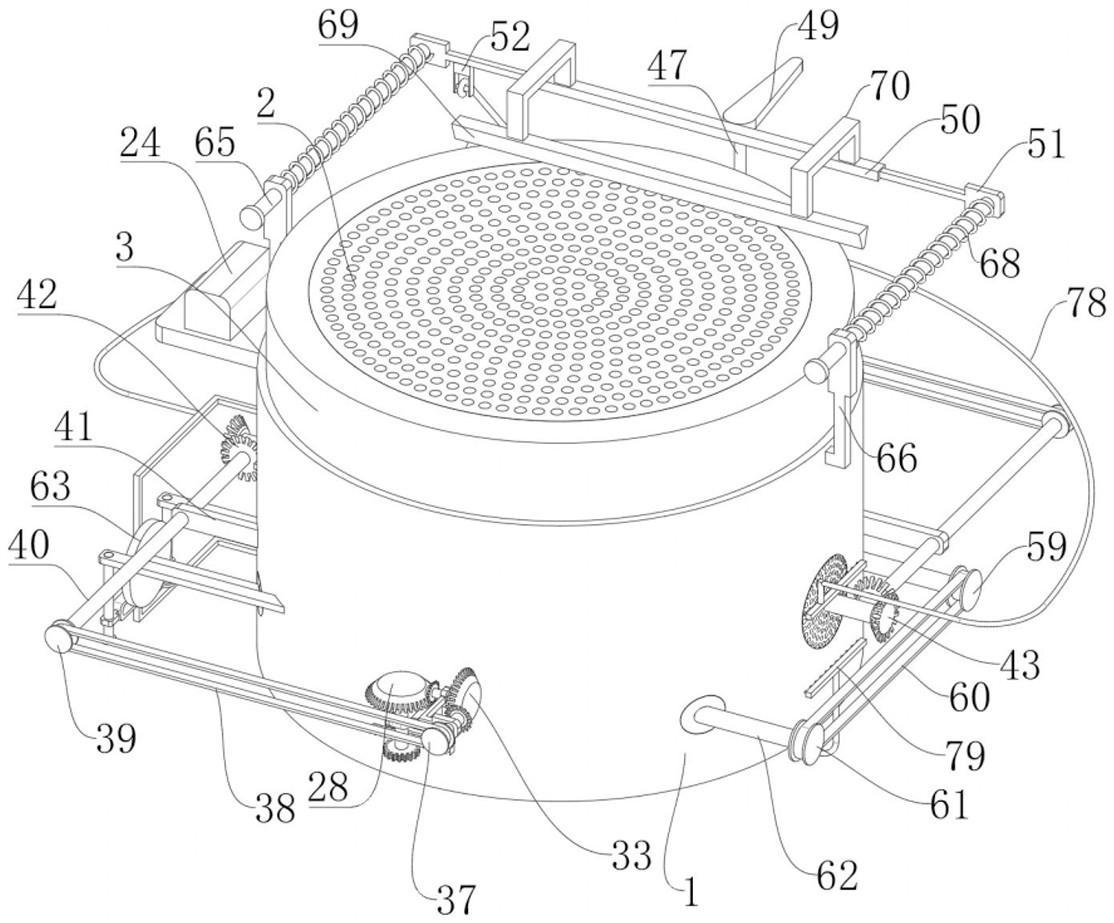

1.一種活性污泥法生活污水處理裝置，其特征在于：包括反應罐體（1），所述反應罐體（1）與過濾圓板（2）之間通過復止緩降機構連接設置；所述復止緩降機構包括設置于過濾圓板（2）上的復止圓環（3），復止圓環（3）與反應罐體（1）上設有的復止環槽（4）滑動連接設置，所述復止圓環（3）上對稱安裝有復止圓桿（5），復止圓桿（5）與復止環槽（4）內設有的復止圓槽（6）滑動連接設置；所述復止圓桿（5）上套設有復止彈簧（7），復止彈簧（7）的一端與復止圓環（3）固定連接設置，另一端與復止環槽（4）固定連接設置；所述復止圓桿（5）穿過復止圓槽（6）與配觸警控組件配合連接設置。
2.根據權利要求1所述的一種活性污泥法生活污水處理裝置，其特征在于：所述配觸警控組件包括與復止圓桿（5）配合連接設置的防滑墊板（8），防滑墊板（8）上連接有觸動方板（9），觸動方板（9）與反應罐體（1）內設有的觸動方槽（10）滑動連接設置；所述觸動方板（9）上安裝有主動鉸力方座（11），主動鉸力方座（11）通過鉸動板（12）與兩個從動鉸力方座（13）連接設置；從動鉸力方座（13）上固定安裝有導向塊（14），兩個導向塊（14）與導向桿（15）滑動連接設置，導向桿（15）的兩端與觸動方槽（10）固定連接設置；所述導向桿（15）上套設有導向彈簧（16），導向彈簧（16）的一端與觸動方槽（10）固定連接設置，另一端與導向塊（14）固定連接設置，導向塊（14）上安裝有導向齒條（17），導向齒條（17）與向反力聯單元連接設置。
3.根據權利要求2所述的一種活性污泥法生活污水處理裝置，其特征在于：兩個所述導向塊（14）上固定安裝有滑動塊（18），滑動塊（18）與觸動方槽（10）內設有的滑動槽（19）滑動連接設置，滑動槽（19）內固定安裝有滑動桿（20），滑動桿（20）上套設有滑動彈簧（21），滑動彈簧（21）的兩端與滑動塊（18）固定連接設置，滑動塊（18）上安裝有動觸片（22），動觸片（22）與滑動槽（19）內設有的靜觸片（23）配合連接設置，動觸片（22）和靜觸片（23）的接觸與控制器（24）內設有的警報單元連接設置，控制器（24）與反應罐體（1）固定連接設置。
4.根據權利要求2所述的一種活性污泥法生活污水處理裝置，其特征在于：所述向反力聯單元包括與導向齒條（17）嚙合連接設置的導向齒輪（25），導向齒輪（25）上安裝有導向轉軸（26），導向轉軸（26）穿過反應罐體（1）上設有的導向基座（27）與導向錐齒輪（28）連接設置，導向錐齒輪（28）嚙合連接復止錐齒輪（29），一個所述復止錐齒輪（29）嚙合連接觸動錐齒輪（30），觸動錐齒輪（30）與適往限刮機構連接設置。
5.根據權利要求4所述的一種活性污泥法生活污水處理裝置，其特征在于：所述復止錐齒輪（29）上安裝有復止轉軸（31），復止轉軸（31）穿過導向基座（27）上設有的復止基座（32）與聯動錐齒輪（33）連接設置，聯動錐齒輪（33）嚙合連接向動錐齒輪（34），向動錐齒輪（34）上安裝有向動轉軸（35），向動轉軸（35）穿過復止基座（32）上設有的向動基座（36）與向動滑輪（37）連接設置，向動滑輪（37）通過傳動帶（38）與聯動滑輪（39）連接設置，聯動滑輪（39）上安裝有聯動轉軸（40），聯動轉軸（40）穿過反應罐體（1）上設有的聯動基座（41）與主動錐齒輪（42）連接設置，主動錐齒輪（42）嚙合連接從動錐齒輪（43），從動錐齒輪（43）上安裝有從動轉軸（44），從動轉軸（44）穿過反應罐體（1）上設有的濾動圓板（45）與若干扇葉（46）連接設置。
6.根據權利要求4所述的一種活性污泥法生活污水處理裝置，其特征在于：所述適往限刮機構包括設置于觸動錐齒輪（30）上的觸動轉軸（47），觸動轉軸（47）穿過反應罐體（1）上設有的觸動基座（48）與觸動凸輪（49）連接設置，觸動凸輪（49）配合連接有觸動橫板（50），觸動橫板（50）上對稱安裝有定位塊（51），定位塊（51）上設有固定座（52），固定座（52）與銜傳拌阻組件連接設置。
7.根據權利要求6所述的一種活性污泥法生活污水處理裝置，其特征在于：所述銜傳拌阻組件包括設置于固定座（52）上的線纜（53），線纜（53）通過定聯滑輪（54）與繞轉輪（55）連接設置，定聯滑輪（54）與反應罐體（1）上設有的定聯基座（56）連接設置；所述繞轉輪（55）上安裝有輔動轉軸（57），輔動轉軸（57）的一端穿過定聯基座（56）與發條彈簧（58）連接設置，另一端穿過反應罐體（1）內設有的第一軸承與輔動滑輪（59）連接設置，輔動滑輪（59）通過聯動帶（60）與阻動滑輪（61）連接設置，阻動滑輪（61）上安裝有阻動轉軸（62），阻動轉軸（62）穿過反應罐體（1）內設有的第二軸承與阻動圓盤（63）連接設置，阻動圓盤（63）與同止凈合單元連接設置；所述阻動轉軸（62）和輔動轉軸（57）上安裝有若干攪拌桿（64），攪拌桿（64）設置于反應罐體（1）內。
8.根據權利要求6所述的一種活性污泥法生活污水處理裝置，其特征在于：所述定位塊（51）上連接有定位桿（65），定位桿（65）穿過反應罐體（1）上設有的定位基座（66）與定位圓板（67）連接設置；所述定位桿（65）上套設有定位彈簧（68），定位彈簧（68）的一端與定位基座（66）連接設置，另一端與定位塊（51）連接設置；所述觸動橫板（50）與彈性刮板（69）之間通過連接架（70）連接設置，彈性刮板（69）與過濾圓板（2）配合連接設置。
9.根據權利要求7所述的一種活性污泥法生活污水處理裝置，其特征在于：所述同止凈合單元包括設置于阻動圓盤（63）上的阻動挑桿（71），阻動挑桿（71）與矩動塊（72）上設有的矩動槽滑動連接設置；所述矩動塊（72）上對稱設有限位塊（73），限位塊（73）與限位桿（74）滑動連接設置，限位桿（74）的一端與限位圓板（75）連接設置，另一端與反應罐體（1）上設有的限位基座（76）連接設置；所述矩動塊（72）的兩側上安裝有異動方桿（77），異動方桿（77）上設有異動圓桿（78），異動圓桿（78）和異動方桿（77）上設有柔性刷桿（79），柔性刷桿（79）與濾動圓板（45）配合連接設置。
10.一種活性污泥法生活污水處理方法，使用如權利要求1-9任一所述的活性污泥法生活污水處理裝置，其特征在于，包括步驟：步驟一、操作人員在對反應罐體（1）內部加入污水時，由于需要在較短的時間內將污水灌裝至反應罐體（1）內，從而使得污水接觸到過濾圓板（2）；步驟二、較為快速的水流接觸到過濾圓板（2）所產生的沖擊力使得過濾圓板（2）通過復止圓環（3）在復止環槽（4）內限位移動，同時使得復止圓環（3）上的復止圓桿（5）在復止圓槽（6）內限位移動；步驟三、污水在灌裝時的流速時各不相同，導致對過濾圓板（2）所產生的沖擊力也是不相同的，從而導致復止圓桿（5）不斷地在復止圓槽（6）內往復移動，使得若干復止彈簧（7）不斷緩沖、復位；步驟四、過濾圓板（2）的表面接觸到污水內摻雜著不溶于水的泥沙時，通過上述描述所帶來的緩沖力，使得與其所帶來的沖擊力相互抵消。
發明內容
針對上述情況，為克服現有技術的缺陷，本發明提供一種活性污泥法生活污水處理裝置及方法，有效的解決了上述背景技術中的問題。
為實現上述目的，本發明提供如下技術方案：一種活性污泥法生活污水處理裝置，包括反應罐體，所述反應罐體與過濾圓板之間通過復止緩降機構連接設置；所述復止緩降機構包括設置于過濾圓板上的復止圓環，復止圓環與反應罐體上設有的復止環槽滑動連接設置，所述復止圓環上對稱安裝有復止圓桿，復止圓桿與復止環槽內設有的復止圓槽滑動連接設置；所述復止圓桿上套設有復止彈簧，復止彈簧的一端與復止圓環固定連接設置，另一端與復止環槽固定連接設置；所述復止圓桿穿過復止圓槽與配觸警控組件配合連接設置。
優選的，所述配觸警控組件包括與復止圓桿配合連接設置的防滑墊板，防滑墊板上連接有觸動方板，觸動方板與反應罐體內設有的觸動方槽滑動連接設置；所述觸動方板上安裝有主動鉸力方座，主動鉸力方座通過鉸動板與兩個從動鉸力方座連接設置；從動鉸力方座上固定安裝有導向塊，兩個導向塊與導向桿滑動連接設置，導向桿的兩端與觸動方槽固定連接設置；所述導向桿上套設有導向彈簧，導向彈簧的一端與觸動方槽固定連接設置，另一端與導向塊固定連接設置，導向塊上安裝有導向齒條，導向齒條與向反力聯單元連接設置。
優選的，兩個所述導向塊上固定安裝有滑動塊，滑動塊與觸動方槽內設有的滑動槽滑動連接設置，滑動槽內固定安裝有滑動桿，滑動桿上套設有滑動彈簧，滑動彈簧的兩端與滑動塊固定連接設置，滑動塊上安裝有動觸片，動觸片與滑動槽內設有的靜觸片配合連接設置，動觸片和靜觸片的接觸與控制器內設有的警報單元連接設置，控制器與反應罐體固定連接設置。
優選的，所述向反力聯單元包括與導向齒條嚙合連接設置的導向齒輪，導向齒輪上安裝有導向轉軸，導向轉軸穿過反應罐體上設有的導向基座與導向錐齒輪連接設置，導向錐齒輪嚙合連接復止錐齒輪，一個所述復止錐齒輪嚙合連接觸動錐齒輪，觸動錐齒輪與適往限刮機構連接設置。
優選的，所述復止錐齒輪上安裝有復止轉軸，復止轉軸穿過導向基座上設有的復止基座與聯動錐齒輪連接設置，聯動錐齒輪嚙合連接向動錐齒輪，向動錐齒輪上安裝有向動轉軸，向動轉軸穿過復止基座上設有的向動基座與向動滑輪連接設置，向動滑輪通過傳動帶與聯動滑輪連接設置，聯動滑輪上安裝有聯動轉軸，聯動轉軸穿過反應罐體上設有的聯動基座與主動錐齒輪連接設置，主動錐齒輪嚙合連接從動錐齒輪，從動錐齒輪上安裝有從動轉軸，從動轉軸穿過反應罐體上設有的濾動圓板與若干扇葉連接設置。
優選的，所述適往限刮機構包括設置于觸動錐齒輪上的觸動轉軸，觸動轉軸穿過反應罐體上設有的觸動基座與觸動凸輪連接設置，觸動凸輪配合連接有觸動橫板，觸動橫板上對稱安裝有定位塊，定位塊上設有固定座，固定座與銜傳拌阻組件連接設置。
優選的，所述銜傳拌阻組件包括設置于固定座上的線纜，線纜通過定聯滑輪與繞轉輪連接設置，定聯滑輪與反應罐體上設有的定聯基座連接設置；所述繞轉輪上安裝有輔動轉軸，輔動轉軸的一端穿過定聯基座與發條彈簧連接設置，另一端穿過反應罐體內設有的第一軸承與輔動滑輪連接設置，輔動滑輪通過聯動帶與阻動滑輪連接設置，阻動滑輪上安裝有阻動轉軸，阻動轉軸穿過反應罐體內設有的第二軸承與阻動圓盤連接設置，阻動圓盤與同止凈合單元連接設置；所述阻動轉軸和輔動轉軸上安裝有若干攪拌桿，攪拌桿設置于反應罐體內。
優選的，所述定位塊上連接有定位桿，定位桿穿過反應罐體上設有的定位基座與定位圓板連接設置；所述定位桿上套設有定位彈簧，定位彈簧的一端與定位基座連接設置，另一端與定位塊連接設置；所述觸動橫板與彈性刮板之間通過連接架連接設置，彈性刮板與過濾圓板配合連接設置。
優選的，所述同止凈合單元包括設置于阻動圓盤上的阻動挑桿，阻動挑桿與矩動塊上設有的矩動槽滑動連接設置；所述矩動塊上對稱設有限位塊，限位塊與限位桿滑動連接設置，限位桿的一端與限位圓板連接設置，另一端與反應罐體上設有的限位基座連接設置；所述矩動塊的兩側上安裝有異動方桿，異動方桿上設有異動圓桿，異動圓桿和異動方桿上設有柔性刷桿，柔性刷桿與濾動圓板配合連接設置。
本發明還提供了一種活性污泥法生活污水處理方法，包括以下步驟：步驟一、操作人員在對反應罐體內部加入污水時，由于需要在較短的時間內將污水灌裝至反應罐體內，從而使得污水接觸到過濾圓板；步驟二、較為快速的水流接觸到過濾圓板所產生的沖擊力使得過濾圓板通過復止圓環在復止環槽內限位移動，同時使得復止圓環上的復止圓桿在復止圓槽內限位移動；步驟三、污水在灌裝時的流速時各不相同，導致對過濾圓板所產生的沖擊力也是不相同的，從而導致復止圓桿不斷地在復止圓槽內往復移動，使得若干復止彈簧不斷緩沖、復位；步驟四、過濾圓板的表面接觸到污水內摻雜的泥沙或不溶于水的雜物等時，通過上述描述所帶來的緩沖力，使得與其所帶來的沖擊力相互抵消。
與現有技術相比，本發明的有益效果是：（1）在對反應罐體內部加入污水時，由于需要在較短的時間內將污水灌裝至反應罐體內，使得污水接觸到過濾圓板，較為快速的水流接觸到過濾圓板所產生的沖擊力使得過濾圓板通過復止圓環在復止環槽內限位移動，同時使得復止圓環上的復止圓桿在復止圓槽內限位移動，由于污水在灌裝時的流速時各不相同的，導致對過濾圓板所產生的沖擊力也是不相同的，從而導致復止圓桿不斷地在復止圓槽內往復移動，使得若干復止彈簧不斷處于緩沖、復位的狀態，當過濾圓板的表面接觸到污水內摻雜的泥沙或不溶于水的雜物等時，通過上述描述所帶來的緩沖力，與其所帶來的沖擊力相互抵消，從而避免這股沖擊力導致過濾板發生嚴重的形變，從而提升了裝置的使用壽命，同時提升了污水處理的效率；（2）觸動轉軸帶動觸動凸輪轉動，使得觸動凸輪在轉動時往復接觸到觸動橫板，觸動橫板通過兩個定位塊上設有的定位桿在定位基座內往復限位移動，定位彈簧不斷處于緩沖、復位的狀態，繼而使得觸動橫板上的彈性刮板在過濾圓板的表面上往復移動，通過過濾圓板可以將污水中所含的雜質或泥沙等雜物進行過濾，通過上述描述使得彈性刮板不斷的將過濾圓板表面上所附著的雜質進行清除，從而避免配觸警控組件直接因過濾圓板上所承載的重量過大而直接運作，從而提升了裝置運行的時間，避免操作人員頻繁的打開反應罐體對里面進行清理，從而提升了污水處理的效率；同時彈性刮板為柔、彈性材料鎖制，具有一定的延展性和可塑性，可避免過濾圓板在移動時對彈性刮板造成損壞，使得彈性刮板可以一直很好的貼合在過濾圓板的表面處，從而提升了清理的效果；（3）阻動圓盤轉動時通過阻動挑桿和矩動槽的配合，使得矩動塊移動，使得阻動轉軸無論朝著什么方向的轉動，都會使得矩動塊通過限位塊在限位桿內限位往復移動，從而帶動異動方桿和異動圓桿移動，使得異動方桿和異動圓桿上的若干柔性刷桿同向移動，而柔性刷桿可根據濾動圓板的形狀設置為類似的形狀，避免對濾動圓板的清理出現死角；從而使得柔性刷桿往復對濾動圓板的表面進行清理，避免裝置長時間的工作未清理濾動圓板，導致影響向反力聯單元的工作效果，從而提升了污水處理的效率，同時兩個柔性刷桿位同向移動，可以避免同止凈合單元在工作時影響向反力聯單元的工作狀態；（4）過濾圓板下移時帶動復止圓桿移動，使得復止圓桿接觸到防滑墊板，通過防滑墊板增加了和復止圓桿接觸時的摩擦力，避免出現打滑的現象，從而使得觸動方板在觸動方槽內限位移動，通過主動鉸力方座、鉸動板和從動鉸力方座的配合，使得兩個導向塊在導向桿內限位移動，而通過復止緩降機構內對過濾圓板的描述，由于過濾圓板的移動是不確定的，或上或下，從而使得兩個導向塊處于相向或相對移動的狀態，使得導向彈簧處于緩沖的狀態，所產生的緩沖力與復止緩降機構相配合，進一步降低了污水含有的雜物、泥沙對過濾圓板帶來的沖擊力，從而避免過濾圓板發生嚴重的形變，提升了污水處理的效率，同時提升了裝置的使用壽命；而當有形態體積較大的泥沙慢慢積累在過濾圓板上時，使得觸動方板與導向桿的距離也逐步減少，當過濾圓板上所承載的重量到達預設所能承載的重量時，使得相對移動至滑動槽的邊緣處，滑動彈簧處于緩沖的狀態，從而使得滑動塊上的動觸片接觸到滑動槽內設有的靜觸片，通過控制器發出信號至警報單元，使得警報單元內的警報器開始工作，從而可以提醒操作人員的注意，避免裝置繼續強行的使用導致發生損壞，從而提升了裝置的使用壽命，間接的提升了處理的效率；（5）定位塊在往復移動時，通過固定座、線纜和定聯滑輪的配合，使得繞轉輪往復轉動，繼而使得輔動轉軸在第一軸承內往復轉動，使得發條彈簧不斷處于緩沖、復位的狀態，使得輔動滑輪轉動，通過聯動帶帶動阻動滑輪轉動，使得阻動轉軸在第二軸承內往復轉動，從而使得阻動轉軸和輔動轉軸上的攪拌桿轉動，使得裝置在工作的同時，可以通過若干攪拌桿對反應罐體內所盛有的污水進行攪拌，提高活性污泥法對生活污水的反應速度，使得污泥和水加速分離，從而提升了污水處理的效果；（6）在配觸警控組件中對導向塊的描述，使得導向塊無論朝著什么方向的移動都會使導向齒條嚙合導向齒輪轉動，而配觸警控組件是對稱設置的，導向齒條分別安裝在不同的導向塊上，使得兩個導向齒輪轉動的方向是相反的；當導向齒輪在轉動時通過導向轉軸帶動導向錐齒輪轉動，并嚙合復止錐齒輪轉動，由于復止錐齒輪和導向錐齒輪的大小不同導致齒數不相同，使得當較大的導向錐齒輪嚙合到較小的復止錐齒輪時，使得復止錐齒輪上的復止轉軸快速的轉動，繼而帶動聯動錐齒輪轉動，較大的聯動錐齒輪嚙合到較小的向動錐齒輪時，使得向動轉軸快速轉動，通過多次的速度轉換下來，使得導向塊移動的距離無論或大或小，都會使得向動滑輪快速的轉動，通過傳動帶帶動聯動滑輪轉動，從而使得從動錐齒輪上的從動轉軸快速轉動，從而帶動若干扇葉轉動，由于兩個從動轉軸轉動的方向是相反的，使得總會有一個從動轉軸呈順時針轉動，另一個從動轉軸呈逆時針轉動，通過若干扇葉，使得反應罐體一側呈出風的狀態，能夠將反應罐體內的渾濁氣體排放出去，通過濾動圓板能夠將一些有害物質進行過濾，從而避免操作人員長時間的工作而過多吸入此氣體所導致身體受損；另一側呈送風的狀態，能夠將外界的新鮮空氣送入反應罐體內，通過濾動圓板能夠將外界的灰塵等過濾，使得反應罐體內保持干凈的氣體環境，通過兩個從動轉軸相反設置，增加了風量，同時能夠提高污水在反應罐體內的反應速度，提升了污水處理的效率及效果。
（發明人：唐剛強;楊帆）
