公布日：2022.04.12
申請日：2021.12.31
分類號：B01D29/94(2006.01)I;B01D36/02(2006.01)I
摘要
本發明提供了一種污泥導流型污水凈化裝置，包括污水管、套管、格柵口、排渣機構、筒體、中心管、中心桿、驅動裝置、排水管、第一螺旋葉片、第二螺旋葉片、轉動架、帶有第三螺旋葉片的轉桿、傳動機構和排泥機構，通過污水管上的排渣機構配合格柵口過濾雜質并將過濾水經由出水管和中心管注入筒體中，通過驅動裝置驅使中心桿帶動轉動架轉動并配合傳動機構驅使轉動架上的轉桿自轉，實現轉桿帶動第三螺旋葉片同時進行自轉和公轉運動，具有細化泥沙顆粒的作用以提高污水的流動性，中心桿上的第一螺旋葉片和第二螺旋葉片轉動以進行導流工作，起到一定的防堵效果并能夠配合排泥機構將污水中的污泥去除，具有較好的防堵性能和排泥效果。
權利要求書
1.一種污泥導流型污水凈化裝置，其特征在于，包括：污水管，所述污水管上套接設置有套管，所述污水管上被所述套管套接的位置處設置有若干個格柵口，所述污水管上設置有用于導出所述污水管中殘?jiān)呐旁鼨C(jī)構，所述套管上設置有出水管；筒體，所述筒體上設置有中心管、中心桿、驅動裝置和排水管，所述中心管與所述出水管連通，所述中心桿轉動安裝在所述筒體上，所述中心管與所述中心桿同軸設置，所述中心桿上設置有與所述中心管配合的第一螺旋葉片和與所述排水管配合的第二螺旋葉片，所述驅動裝置與所述中心桿傳動連接并能夠驅使所述中心桿轉動；轉動架，所述轉動架轉動安裝在所述中心桿上并能夠隨所述中心桿轉動，所述轉動架上轉動設置有若干個轉桿，所述轉桿上設置有第三螺旋葉片；傳動機構，所述傳動機構設置在所述筒體上，所述傳動機構與若干個所述轉桿傳動連接并能夠驅使所述轉桿自轉；排泥機構，所述排泥機構與所述出水管連通并用于將污水中的污泥導出。
2.根據權利要求1所述的一種污泥導流型污水凈化裝置，其特征在于：所述排渣機構包括第一驅動電機和帶有螺旋葉片的橫桿，所述橫桿轉動安裝在所述污水管上并與所述污水管同軸設置，所述第一驅動電機與所述橫桿傳動連接并能夠驅使所述橫桿轉動。
3.根據權利要求1所述的一種污泥導流型污水凈化裝置，其特征在于：所述驅動裝置為伺服電機。
4.根據權利要求1所述的一種污泥導流型污水凈化裝置，其特征在于：所述傳動機構包括內齒圈和若干個行星齒輪，所述內齒圈設置在所述筒體上，所述行星齒輪設置在所述轉桿上，所述行星齒輪與所述內齒圈嚙合。
5.根據權利要求4所述的一種污泥導流型污水凈化裝置，其特征在于：所述第三螺旋葉片與所述第一螺旋葉片的旋向相反，所述第二螺旋葉片與所述第一螺旋葉片的旋向相同。
6.根據權利要求1所述的一種結構緊湊型一體化污水凈化處理器，其特征在于：所述排泥機構包括架體和設置在所述架體上的第二驅動電機、帶有螺旋葉片的轉軸、主管體、轉筒、凈水筒、污泥套筒和傳動組件，所述主管體分別與所述排水管和所述轉筒連通，所述轉筒轉動安裝在所述架體上，所述轉軸與所述轉筒同軸設置并轉動安裝在所述轉筒上，所述第二驅動電機與所述轉軸傳動連接并能夠驅使所述轉軸轉動，所述傳動組件能夠?qū)⑺鲛D(zhuǎn)軸處的動力傳動至所述轉筒處并驅使所述轉筒轉動，所述轉軸上的螺旋葉片能夠與所述主管體和所述轉筒形成導送污水的螺旋通道，所述轉筒上設置有帶有濾孔的過濾部和帶有排泥口的排泥部，所述凈水筒套接設置在所述過濾部處并形成用于容納凈水的凈水腔，所述污泥套筒套接設置在所述排泥部處并形成用于形成用于容納污泥的污泥腔。
7.根據權利要求6所述的一種結構緊湊型一體化污水凈化處理器，其特征在于：所述轉筒上設置有環形擋板，所述凈水筒上設置有供所述環形擋板轉動安裝的安裝槽，所述環形擋板能夠配合所述安裝槽將所述凈水腔和所述污泥腔間隔開。
8.根據權利要求6所述的一種結構緊湊型一體化污水凈化處理器，其特征在于：所述傳動組件包括主動齒輪、傳動齒輪和傳動齒圈，所述主動齒輪設置在所述轉軸上并能夠帶動所述轉軸轉動，所述傳動齒輪轉動安裝在所述架體上，所述傳動齒圈設置在所述轉筒上并能夠帶動所述轉筒轉動，所述傳動齒輪分別與所述主動齒輪和所述傳動齒圈嚙合。
9.根據權利要求6所述的一種結構緊湊型一體化污水凈化處理器，其特征在于：所述轉軸上設置有環形凸起，所述轉筒上設置有供所述環形凸起轉動安裝的環形槽。
10.根據權利要求6所述的一種結構緊湊型一體化污水凈化處理器，其特征在于：所述凈水筒上設置有用于排放凈水的凈水管，所述污泥套筒上設置有用于排放污泥的排泥板。
發明內容
本發明的目的是針對上述技術中存在的不足之處，提出一種污泥導流型污水凈化裝置，旨在解決上述問題。
本發明提供了一種污泥導流型污水凈化裝置，包括：
污水管，所述污水管上套接設置有套管，所述污水管上被所述套管套接的位置處設置有若干個格柵口，所述污水管上設置有用于導出所述污水管中殘?jiān)呐旁鼨C(jī)構，所述套管上設置有出水管；

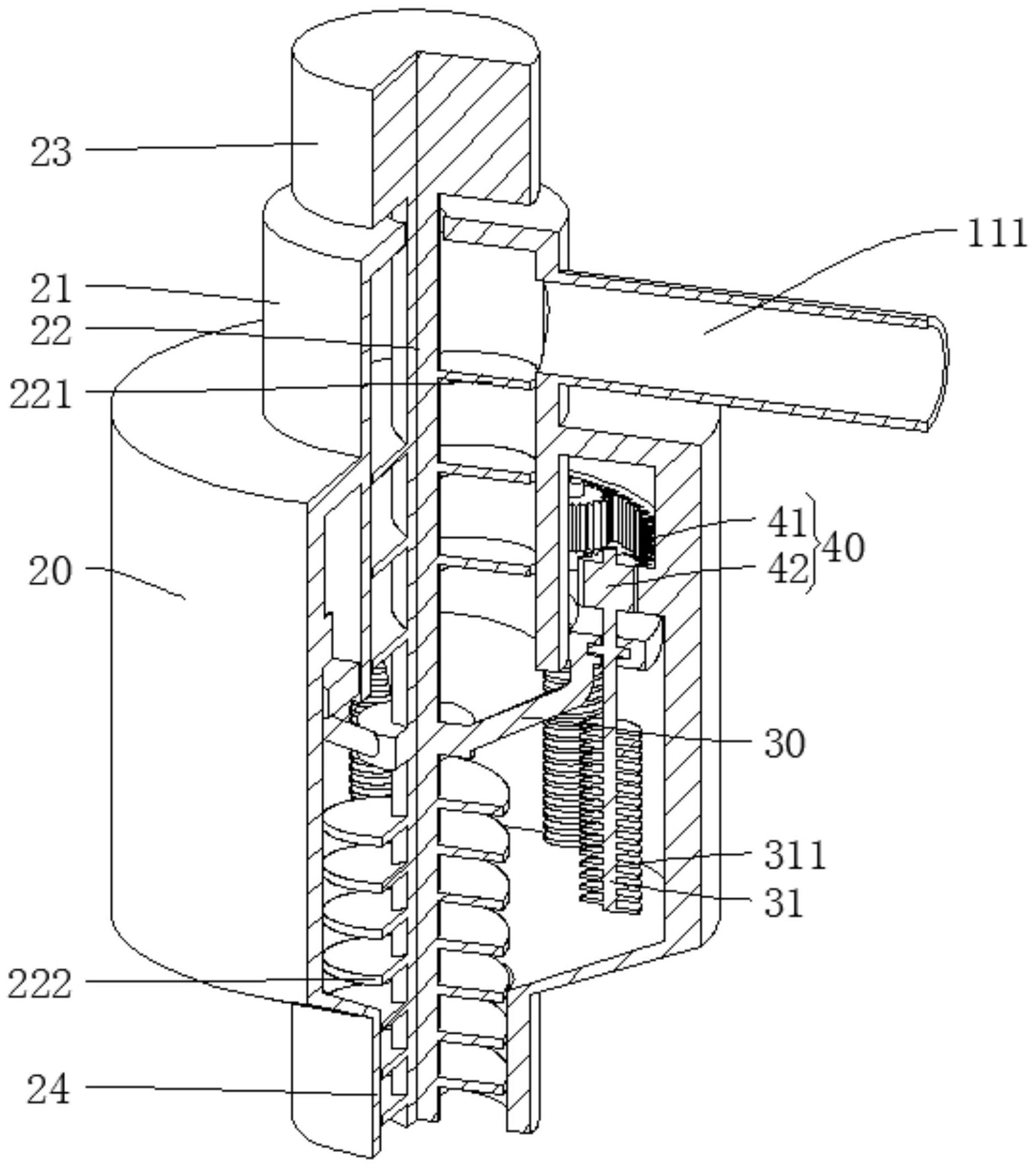

筒體，所述筒體上設置有中心管、中心桿、驅動裝置和排水管，所述中心管與所述出水管連通，所述中心桿轉動安裝在所述筒體上，所述中心管與所述中心桿同軸設置，所述中心桿上設置有與所述中心管配合的第一螺旋葉片和與所述排水管配合的第二螺旋葉片，所述驅動裝置與所述中心桿傳動連接并能夠驅使所述中心桿轉動；
轉動架，所述轉動架轉動安裝在所述中心桿上并能夠隨所述中心桿轉動，所述轉動架上轉動設置有若干個轉桿，所述轉桿上設置有第三螺旋葉片；
傳動機構，所述傳動機構設置在所述筒體上，所述傳動機構與若干個所述轉桿傳動連接并能夠驅使所述轉桿自轉；
排泥機構，所述排泥機構與所述出水管連通并用于將污水中的污泥導出。
優選的，所述排渣機構包括第一驅動電機和帶有螺旋葉片的橫桿，所述橫桿轉動安裝在所述污水管上并與所述污水管同軸設置，所述第一驅動電機與所述橫桿傳動連接并能夠驅使所述橫桿轉動。
優選的，所述驅動裝置為伺服電機。
優選的，所述傳動機構包括內齒圈和若干個行星齒輪，所述內齒圈設置在所述筒體上，所述行星齒輪設置在所述轉桿上，所述行星齒輪與所述內齒圈嚙合。
優選的，所述第三螺旋葉片與所述第一螺旋葉片的旋向相反，所述第二螺旋葉片與所述第一螺旋葉片的旋向相同。
優選的，所述排泥機構包括架體和設置在所述架體上的第二驅動電機、帶有螺旋葉片的轉軸、主管體、轉筒、凈水筒、污泥套筒和傳動組件，所述主管體分別與所述排水管和所述轉筒連通，所述轉筒轉動安裝在所述架體上，所述轉軸與所述轉筒同軸設置并轉動安裝在所述轉筒上，所述第二驅動電機與所述轉軸傳動連接并能夠驅使所述轉軸轉動，所述傳動組件能夠?qū)⑺鲛D(zhuǎn)軸處的動力傳動至所述轉筒處并驅使所述轉筒轉動，所述轉軸上的螺旋葉片能夠與所述主管體和所述轉筒形成導送污水的螺旋通道，所述轉筒上設置有帶有濾孔的過濾部和帶有排泥口的排泥部，所述凈水筒套接設置在所述過濾部處并形成用于容納凈水的凈水腔，所述污泥套筒套接設置在所述排泥部處并形成用于形成用于容納污泥的污泥腔。
優選的，所述轉筒上設置有環形擋板，所述凈水筒上設置有供所述環形擋板轉動安裝的安裝槽，所述環形擋板能夠配合所述安裝槽將所述凈水腔和所述污泥腔間隔開。
優選的，所述傳動組件包括主動齒輪、傳動齒輪和傳動齒圈，所述主動齒輪設置在所述轉軸上并能夠帶動所述轉軸轉動，所述傳動齒輪轉動安裝在所述架體上，所述傳動齒圈設置在所述轉筒上并能夠帶動所述轉筒轉動，所述傳動齒輪分別與所述主動齒輪和所述傳動齒圈嚙合。
優選的，所述轉軸上設置有環形凸起，所述轉筒上設置有供所述環形凸起轉動安裝的環形槽。
優選的，所述凈水筒上設置有用于排放凈水的凈水管，所述污泥套筒上設置有用于排放污泥的排泥板。
相對現有技術，本發明具有以下有益效果：
通過污水管上的排渣機構配合格柵口過濾雜質并將過濾水經由出水管和中心管注入筒體中，通過驅動裝置驅使中心桿帶動轉動架轉動并配合傳動機構驅使轉動架上的轉桿自轉，實現轉桿帶動第三螺旋葉片同時進行自轉和公轉運動，具有細化泥沙顆粒的作用以提高污水的流動性，中心桿上的第一螺旋葉片和第二螺旋葉片轉動以進行導流工作，起到一定的防堵效果并能夠配合排泥機構將污水中的污泥去除，具有較好的防堵性能和排泥效果。
（發明人：符偉;陳濤;王奕捷;羅妤;陳興柏）
