公布日：2023.05.02
申請日：2023.02.15
分類號：C02F1/72(2023.01)I;C02F1/20(2023.01)I;B01F27/90(2022.01)I;B01F27/192(2022.01)I;B01F35/75(2022.01)I
摘要
本發明公開了一種能夠提高處理廢水效果和效率的芬頓流化床氧化廢水處理器。該芬頓流化床氧化廢水處理器，包括塔體，所述塔體下端設置有進液裝置；所述塔體上端設置有排氣裝置；所述塔體內腔的上端設置有第一布液板，下端設置有第二布液板；所述第二布液板中間位置設置有中空結構的凸錐體；所述凸錐體上設置有均勻分布的排液孔；所述第一布液板和第二布液板之間形成硫化區；所述硫化區內填充有填充料；所述硫化區上端設置有可開閉的加料倉門；下端設置有可開閉的出料倉門。采用該芬頓流化床氧化廢水處理器能夠提高處理效果；保證廢水的處理效果；便于提高處理的效率，降低能耗。
權利要求書

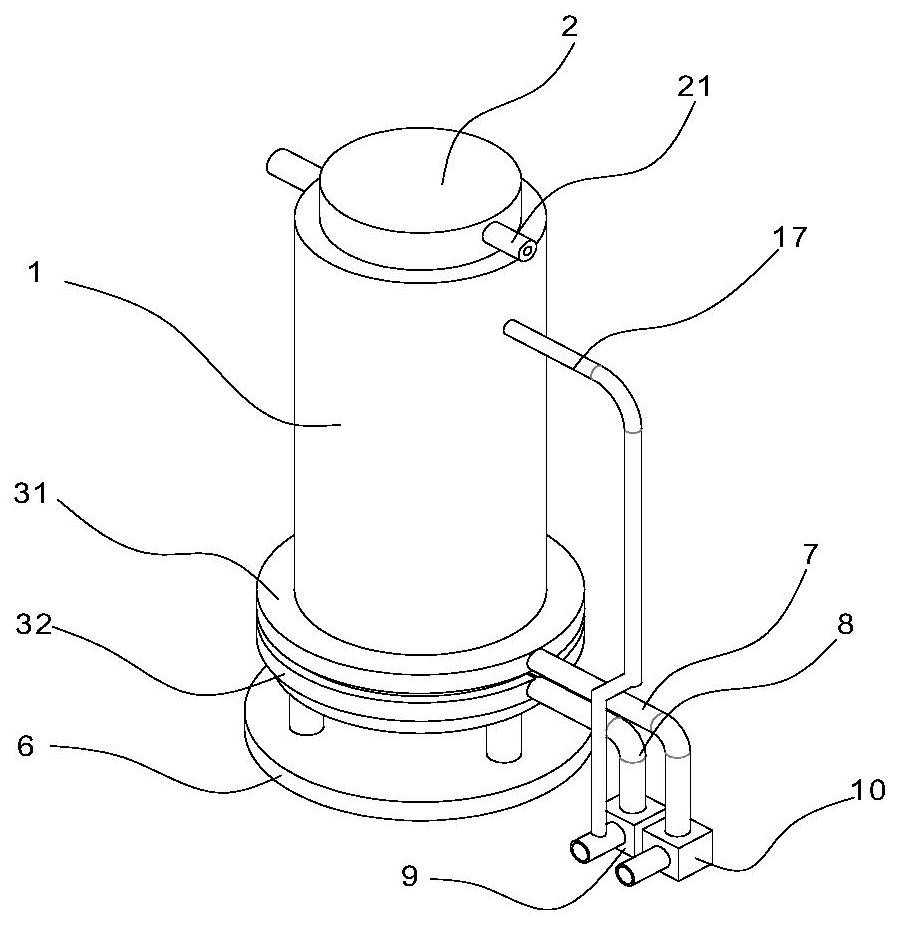

1.一種芬頓流化床氧化廢水處理器，其特征在于：包括塔體(1)，所述塔體(1)下端設置有進液裝置(3)；所述塔體(1)上端設置有排氣裝置(2)；所述塔體(1)內腔的上端設置有第一布液板(11)，下端設置有第二布液板(12)；所述第二布液板(12)中間位置設置有中空結構的凸錐體(121)；所述凸錐體(121)上設置有均勻分布的排液孔；所述第一布液板(11)和第二布液板(12)之間形成硫化區；所述硫化區內填充有填充料(100)；所述硫化區上端設置有可開閉的加料倉門(13)；下端設置有可開閉的出料倉門(14)；所述塔體(1)上端設置有排液管(12)；所述排液管(12)與塔體(1)內腔的連通端設置有溢流擋板(16)；所述第一布液板(11)上端設置有緩沖區(110)，所述緩沖區(110)底部設置有循環管(17)；所述進液裝置(3)包括；所述第一進液環(31)位于第二進液環(32)上方；所述第一進液環(31)上設置有第一加液管(7)；所述第二進液環(32)上設置有廢水進液管(8)；所述第一加液管(7)與第一增壓泵(10)連通；所述廢水進液管(8)與第二增壓泵(9)連通；所述循環管(17)與第二增壓泵(9)連通；所述第一進液環(31)和第二進液環(32)對應塔體(1)內腔內設置有支撐桿(33)；所述支撐桿(33)位于第一進液環(31)和第二進液環(32)之間；所述支撐桿(33)中間位置設置有轉軸(34)；所述轉軸(34)上端設置有螺旋葉片(35)；所述轉軸(34)下端設置有轉動葉片(36)；所述塔體(1)底部設置有可開閉的排渣管(4)；所述塔體(1)底部設置有支撐柱(5)；所述支撐柱(5)下端設置有底座(6)。
2.根據權利要求1所述的一種芬頓流化床氧化廢水處理器，其特征在于：所述排氣裝置(2)一端設置有橫向排氣管(21)；所述排氣裝置(2)與塔體(1)頂部連通；所述排氣裝置(2)內設置有空氣濾芯(22)。
3.根據權利要求2所述的一種芬頓流化床氧化廢水處理器，其特征在于：所述支撐板(33)具有至少三根，且以支撐桿(33)中心位置沿圓周均勻分布。
4.根據權利要求3所述的一種芬頓流化床氧化廢水處理器，其特征在于：所述高度為塔體(1)高度的三分之一至二分之一。
5.根據權利要求4所述的一種芬頓流化床氧化廢水處理器，其特征在于：所述凸錐體(121)傾斜角度為15度至30度。
6.根據權利要求4所述的一種芬頓流化床氧化廢水處理器，其特征在于：所述填充料(100)為負載FeOOH結晶體的海綿顆粒。
7.根據權利要求4所述的一種芬頓流化床氧化廢水處理器，其特征在于：所述凸錐體(121)上方的塔體(1)內腔內設置有導流板。
發明內容
本發明所要解決的技術問題是提供一種能夠提高處理廢水效果和效率的芬頓流化床氧化廢水處理器。
本發明解決其技術問題所采用的技術方案是：一種芬頓流化床氧化廢水處理器，包括塔體，所述塔體下端設置有進液裝置；所述塔體上端設置有排氣裝置；
所述塔體內腔的上端設置有第一布液板，下端設置有第二布液板；
所述第二布液板中間位置設置有中空結構的凸錐體；所述凸錐體上設置有均勻分布的排液孔；
所述第一布液板和第二布液板之間形成硫化區；所述硫化區內填充有填充料；所述硫化區上端設置有可開閉的加料倉門；下端設置有可開閉的出料倉門；
所述塔體上端設置有排液管；所述排液管與塔體內腔的連通端設置有溢流擋板；
所述第一布液板上端設置有緩沖區，所述緩沖區底部設置有循環管；
所述進液裝置包括；所述第一進液環位于第二進液環上方；所述第一進液環上設置有第一加液管；所述第二進液環上設置有廢水進液管；
所述第一加液管與第一增壓泵連通；所述廢水進液管與第二增壓泵連通；所述循環管與第二增壓泵連通；
所述第一進液環和第二進液環對應塔體內腔內設置有支撐桿；所述支撐桿位于第一進液環和第二進液環之間；
所述支撐桿中間位置設置有轉軸；所述轉軸上端設置有螺旋葉片；所述轉軸下端設置有轉動葉片。
所述塔體底部設置有可開閉的排渣管；所述塔體底部設置有支撐柱；所述支撐柱下端設置有底座。
進一步的，所述排氣裝置一端設置有橫向排氣管；所述排氣裝置與塔體頂部連通；所述排氣裝置內設置有空氣濾芯。
進一步的，所述支撐板具有至少三根，且以支撐桿中心位置沿圓周均勻分布。
進一步的，所述高度為塔體高度的三分之一至二分之一。
進一步的，所述凸錐體傾斜角度為15度至30度。
優選的，所述填充料為負載FeOOH結晶體的海綿顆粒。
進一步的，所述凸錐體上方的塔體內腔內設置有導流板。
本發明的有益效果是：本發明所述的一種芬頓流化床氧化廢水處理器由于在第二布水板上設置有凸錐體，通過凸椎體使得廢水能夠沖填料的中心位置向填料中流動，從而能夠最大限度的保證廢水與填料的接觸；提高處理效果；保證廢水的處理效果；
其次，由于在進水裝置處設置有轉軸，并且在轉軸上設置有葉片，因此便于實現廢水和試劑的混合，同時使得混合后的廢液形成向上的流層；從而便于提高處理的效率，降低能耗。
（發明人：劉超;陳霖;李艷林;沈宏鑫;于勇）
