公布日：2023.12.29
申請日：2023.10.31
分類號：C02F9/00(2023.01)I;C02F1/461(2023.01)N;C02F1/463(2023.01)N;C02F3/30(2023.01)N;C02F1/00(2023.01)N;C02F1/32(2023.01)N;C02F3/00(2023.01)N;C02F101
/30(2006.01)N;C02F1/20(2023.01)N
摘要
本申請涉及水處理設備技術領域，具體公開了一種ECIS四微物化膜小型污水處理裝置，其包括依次設置的處理池和過濾池；處理池內設有物化生化處理處理單元，污水在物化生化處理處理單元內執行物化生化處理法脫氮除磷工藝，物化生化處理處理單元包括電極組件、曝氣系統和回流系統；電極組件包括相互平行且間隔設置的若干鋁電極、若干鐵電極；曝氣系統包括設于處理池底部且可獨立控制的曝氣盤；回流系統可通過回流泵將過濾池和/或處理池底部沉淀物泵入處理池內；處理池上清液溢流至過濾池，過濾池內設不銹鋼精濾組件，不銹鋼精濾組件內層連通管式紫外線消毒器，經過不銹鋼精濾組件過濾后的清水經過管式紫外線消毒器排出。本方案可解決現有污水處理設備不夠小型化、集成化且在污水為非持續產生的場合中適配度不夠的問題。
權利要求書
1.一種ECIS四微物化膜小型污水處理裝置，其特征在于：包括依次設置的處理池和過濾池；處理池內設有物化生化處理單元，污水在物化生化處理單元內執行物化生化處理法脫氮除磷工藝，物化生化處理單元包括電極組件、曝氣系統和回流系統；所述電極組件包括相互平行且間隔設置的若干鋁電極、若干鐵電極；所述曝氣系統包括設于處理池底部且可獨立控制的曝氣盤；所述回流系統可通過回流泵將過濾池和/或處理池底部沉淀物泵入處理池內，與過濾池、處理池連接的回流管可獨立控制；處理池上清液溢流至過濾池，過濾池內設不銹鋼精濾組件，不銹鋼精濾組件內層連通管式紫外線消毒器，經過不銹鋼精濾組件過濾后的清水經過管式紫外線消毒器排出。
2.根據權利要求1所述的一種ECIS四微物化膜小型污水處理裝置，其特征在于：還包括排污系統，排污系統包括排污總管和與排污總管連通的排污支管，排污支管分別與處理池和過濾池的底部連通，排污支管上設有截止閥。
3.根據權利要求2所述的一種ECIS四微物化膜小型污水處理裝置，其特征在于：所述處理池和過濾池的底部設置為漏斗狀。
4.根據權利要求3所述的一種ECIS四微物化膜小型污水處理裝置，其特征在于：所述處理池側壁上部連通有浮沫排管，所述浮沫排管連通排污總管。
5.根據權利要求4所述的一種ECIS四微物化膜小型污水處理裝置，其特征在于：所述曝氣系統包括至少兩臺可交替工作的氣泵。
6.根據權利要求5所述的一種ECIS四微物化膜小型污水處理裝置，其特征在于：所述處理池上清液通過水平管道流至過濾池，水平管道上設有電動閥。
7.根據權利要求6所述的一種ECIS四微物化膜小型污水處理裝置，其特征在于：所述處理池、過濾池整合在同一立方結構內，所述立方結構劃分為三部分區域，處理池、過濾池分別布置在一部分區域中，回流泵、氣泵及控制組件布置在處理池、過濾池外部區域中。
8.根據權利要求7所述的一種ECIS四微物化膜小型污水處理裝置，其特征在于：所述曝氣盤沿處理池的底壁對稱設置，數量為四個。
9.根據權利要求8所述的一種ECIS四微物化膜小型污水處理裝置，其特征在于：所述處理池內投入有微生物載體，微生物載體為多孔結構且孔隙從內而外逐漸增大。
發明內容
本發明在于提供一種ECIS四微物化膜小型污水處理裝置，以解決現有污水處理設備不夠小型化、集成化的問題。
為解決上述目的，本發明采用的技術方案如下：一種ECIS四微物化膜小型污水處理裝置，包括依次設置的處理池和過濾池；處理池內設有物化生化處理單元，污水在物化生化處理單元內執行物化生化處理法脫氮除磷工藝，物化生化處理單元包括電極組件、曝氣系統和回流系統；
所述電極組件包括相互平行且間隔設置的若干鋁電極、若干鐵電極；所述曝氣系統包括設于處理池底部且可獨立控制的曝氣盤；所述回流系統可通過回流泵將過濾池和/或處理池底部沉淀物泵入處理池內，與過濾池、處理池連接的回流管可獨立控制；
處理池上清液溢流至過濾池，過濾池內設不銹鋼精濾組件，不銹鋼精濾組件內層連通管式紫外線消毒器，經過不銹鋼精濾組件過濾后的清水經過管式紫外線消毒器排出。
本方案的基本原理為：污水進入處理池內，通過電極組件進行電解和電絮，通過電場作用，在鋁電極產生電子形成鋁的氧化物，鋁的氧化物使得水中的懸浮物和膠體污染物沉淀下來，同時鐵電極電解污水，將油污大分子斷鍵為小分子，經過控制曝氣盤工作時間、開閉，在處理池中營造厭氧、缺氧、好氧等反應環境，污水在物化生化處理工藝下脫氮除磷。在此過程中，回流系統工作不斷將沉淀物抽出并使沉淀物在處理池及過濾池之間循環流動，從而充分利用淤泥中的微生物菌群，使微生物與水接觸充分，接觸面積大幅提高，提高處理效率。待處理池中的曝氣系統工作后，處理池靜置一段時間，上清液溢流至過濾池，過濾池中的精濾組件將沉淀過濾后，形成清水從管式紫外線消毒器中排出整個污水處理裝置。
本方案的有益效果為：
1、現有的小型污水裝置需要為物化生化處理工藝中的厭氧、缺氧、好氧等工序分別設置獨立的空間進行反應，本方案設置單獨的處理池，利用處理池內曝氣系統的工作時間和開閉時間控制處理池內的氧氣環境，使得處理池內環境安裝厭氧-缺氧-好氧的順序逐步變化，從而在單個池體內完成物化生化處理工藝，并且在池體外加裝回流系統，方便淤泥等沉淀物在反應過程中不斷循環，提高沉淀物中附著微生物與污水的接觸面積，提高水處理效率。
2、現有的小型污水處理裝置中，生化處理工序前后的電解、電絮工序，也要單獨設置專用的處理空間，導致整個污水處理裝置空間占用大，本方案通過電極組件中同時設置的鋁電極和鐵電極，讓電解和電絮兩個步驟同時在處理池中發生，污水中的污染物能夠同步斷鍵、絮凝。
3、相比與現有技術的持續工作模式，本方案中的小型污水處理裝置非持續工作，而是將小量、分散產生的污水匯合后，進行同一批次集中處理，僅需要處理池、過濾池兩個池體，過濾池內安裝不銹鋼精濾組件，處理池中上清液溢流至過濾池后，精濾即可得到處理后清水，清水直接排出整個小型污水處理裝置即可，更加適合污水產量更小、更分散的場合，且污水并非是持續產生的場合
進一步，還包括排污系統，排污系統包括排污總管和與排污總管連通的排污支管，排污支管分別與處理池和過濾池的底部連通，排污支管上設有截止閥。通過池體底部的排污系統將廢棄的淤泥直接排出整個小型污水處理裝置。
進一步，處理池和過濾池的底部設置為漏斗狀。漏斗狀的池體側壁便于將沉淀的淤泥集中在池底。
進一步，處理池側壁上部連通有浮沫排管，所述浮沫排管連通排污總管。污水處理過程中頂面會漂浮臟污泡沫，浮沫排管可直接將浮沫導出處理池。
進一步，曝氣系統包括至少兩臺可交替工作的氣泵。
進一步，處理池上清液通過水平管道流至過濾池，水平管道上設有電動閥。方便控制處理池的密閉和排水狀態。

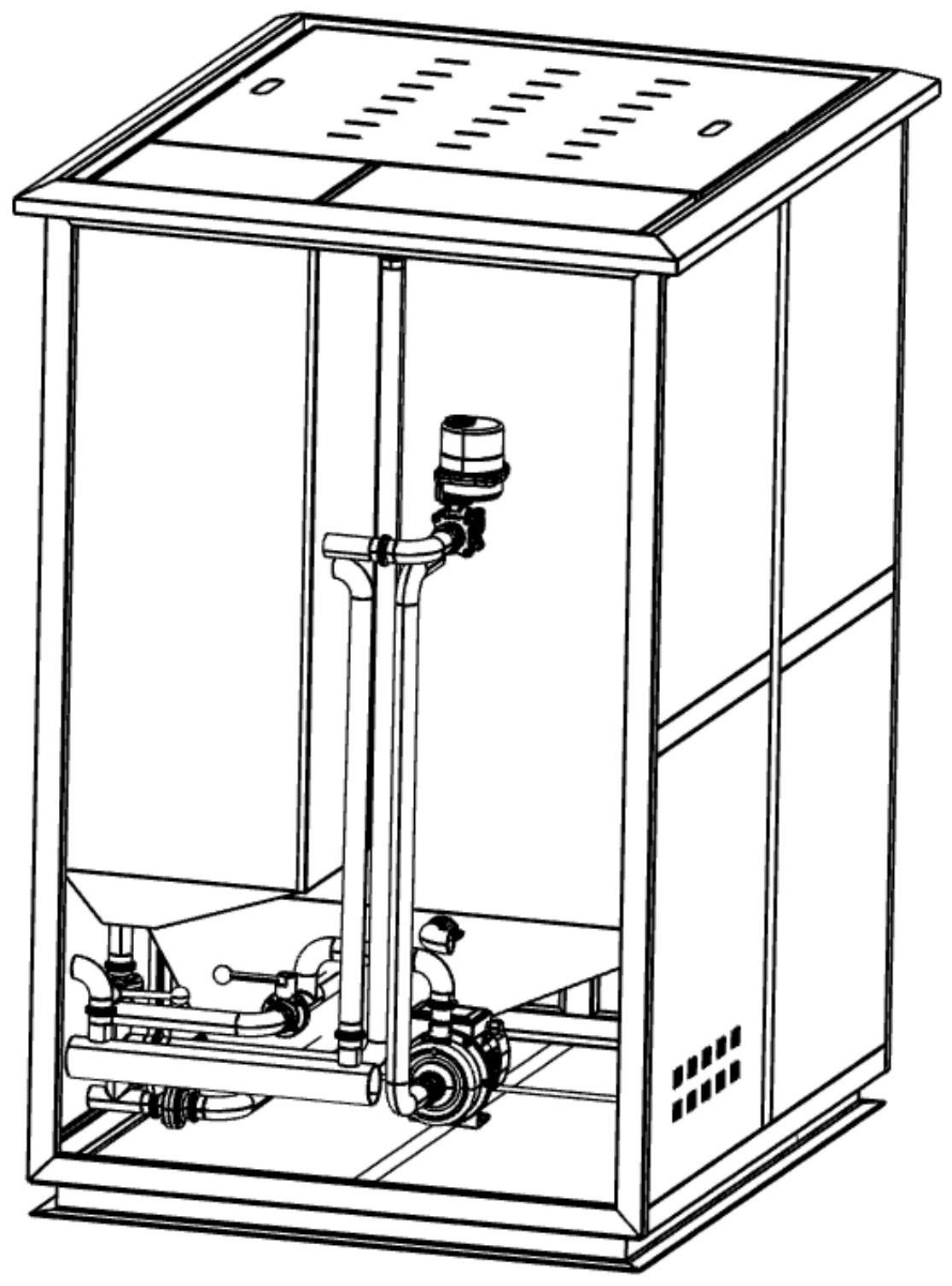

進一步，處理池、過濾池整合在同一立方結構內，所述立方結構劃分為三部分區域，處理池、過濾池分別布置在一部分區域中，回流泵、氣泵及控制組件布置在處理池、過濾池外部區域中。將各部分合理排布在立方結構內，使得整體集成度高、方便運輸。
進一步，曝氣盤沿處理池的底壁對稱設置，數量為四個。根據水處理效率選擇曝氣盤的數量，使得污水各部分充分曝氣。
進一步，處理池中投入有微生物載體，微生物載體為多孔結構且孔隙從內而外逐漸增大。多孔微生物載體上富有孔隙，利用孔隙的結構設計使得單個微生物載體上存在不同的生化階段。
（發明人：齊飛;張杰;黃夢云;賀瑞霞;楊軍;黃壬鵬;韓志虎;張坤;雷銓;劉建發;黃慶忠;張劉成;金延龍;唐德權;王長軍;李飛燕;蒲帥）
