公布日：2023.05.02
申請日：2023.01.09
分類號：C02F9/00(2023.01)I;C02F101/16(2006.01)N;C02F1/66(2023.01)N;C02F1/469(2023.01)N;C02F1/467(2023.01)N;C02F101/30(2006.01)N;C02F7/00(2006.01)N
摘要
本發明公開了一種高效脫除低鹽廢水中氨氮的處理系統及工藝，屬于環境保護的廢水處理技術領域，處理系統包括電催化氧化池、進水配水池、電滲析裝置、濃水中間池和淡水中間池；其中電催化氧化池提供氨氮脫除反應場所，包括濃室、淡室第一格和淡室第二格。工藝步驟為：待處理低鹽廢水在進水配水池中調pH后，進入電滲析裝置；電滲析所產濃水和極水混合并調節水質，隨后進入電催化氧化池的濃室進行電催化氧化反應以脫除氨氮；脫氮濃水再與電滲析所產淡水混合反應，最終一并排出。該處理系統及工藝可低耗、高選擇性脫除低鹽廢水中氨氮，單位質量氨氮脫除所需能耗較常規電催化氧化工藝節省30％以上，且處理出水對后續生化系統的負面影響更小。
權利要求書
1.一種高效脫除低鹽廢水中氨氮的處理系統，其特征在于，包括：電催化氧化池(1)、進水配水池(2)、電滲析裝置(3)、濃水中間池(4)和淡水中間池(5)；電催化氧化池(1)提供氨氮脫除反應場所，電催化氧化池(1)包括濃室(10)、淡室第一格(13)和淡室第二格(29)；進水配水池(2)接納待處理低鹽廢水，并通過泵和管道連接電滲析裝置(3)的進水口；濃水中間池(4)接納電滲析裝置(3)產生的濃水和極水，并通過泵和管道連接電催化氧化池(1)；淡水中間池(5)接納電滲析裝置(3)產生的淡水，并通過泵和管道連接電催化氧化池(1)。
2.根據權利要求1所述的一種高效脫除低鹽廢水中氨氮的處理系統，其特征在于，濃室(10)位于淡室第一格(13)和淡室第二格(29)的中間，濃室(10)內設置有電催化極板組(9)，濃水中間池(4)與濃室(10)的濃室進水口(16)連接，濃室進水口(16)設置于濃室(10)上部，位置高于電催化極板組(9)頂端；淡水中間池(5)與淡室第一格(13)的第一格進水口(6)連接，第一格進水口(6)設置于淡室第一格(13)下部。
3.根據權利要求1所述的一種高效脫除低鹽廢水中氨氮的處理系統，其特征在于，濃室(10)還包括：濃室出水口(8)，濃室出水口(8)設置于濃室(10)下部，連通濃室(10)和淡室第一格(13)；濃室出氣口一(17)，濃室出氣口一(17)設置于濃室(10)上部，連接濃室(10)和出氣管道一(14)；濃室出氣口二(25)，濃室出氣口二(25)設置于濃室(10)上部，連接濃室(10)和出氣管道二(26)。
4.根據權利要求1所述的一種高效脫除低鹽廢水中氨氮的處理系統，其特征在于，濃室(10)還包括：壓力計(20)，壓力計(20)設置于濃室(10)頂部，用于監控濃室(10)內氣體壓力；液位計(21)，液位計(21)設置于濃室(10)內，用于監控濃室(10)內廢水液位；機械攪拌裝置(28)，機械攪拌裝置(28)設置于濃室(10)內，用于攪動并混勻濃室(10)內廢水。
5.根據權利要求3所述的一種高效脫除低鹽廢水中氨氮的處理系統，其特征在于，淡室第一格(13)還包括：曝氣系統一(7)，曝氣系統一(7)通過出氣管道一(14)連接濃室出氣口一(17)；第一格出水口(15)，第一格出水口(15)設置于淡室第一格(13)上部，通過管道連接淡室第二格(29)；第一格進氣口(18)，第一格進氣口(18)設置于淡室第一格(13)頂部，連通淡室第一格(13)和外界大氣；第一格排氣口(19)，第一格排氣口(19)設置于淡室第一格(13)頂部，通過管道連接淡室第二格(29)。
6.根據權利要求5所述的一種高效脫除低鹽廢水中氨氮的處理系統，其特征在于，淡室第二格(29)還包括：曝氣系統二(12)，曝氣系統二(12)通過出氣管道二(26)連接濃室出氣口二(25)；第二格進水口(11)，第二格進水口(11)設置于淡室第二格(29)下部，第二格進水口(11)通過管道連接第一格出水口(15)；第二格出水口(27)，第二格出水口(27)設置于淡室第二格(29)上部；第二格進氣口(22)，第二格進氣口(22)設置于淡室第二格(29)頂部，第二格進氣口(22)通過管道連接第一格排氣口(19)；第二格排氣口(24)，第二格排氣口(24)設置于淡室第二格(29)頂部，通過管道連接引風機(23)，引出整個電催化氧化池(1)產生的廢氣至廢氣處理系統。
7.根據權利要求2所述的一種高效脫除低鹽廢水中氨氮的處理系統，其特征在于，電催化極板組(9)上陽極板設置為涂覆釕、銥、鉭、鉑中一種或多種材料的鈦板，陽極板連接直流電源的正極；電催化極板組(9)上陰極板設置為鈦板、銅板、不銹鋼和石墨中的任意一種，陰極板連接直流電源的負極；極板上電流密度控制為100-800A/m2。
8.根據權利要求1所述的一種高效脫除低鹽廢水中氨氮的處理系統，其特征在于，待處理低鹽廢水中總含鹽量低于1.5％，氯離子含量低于1.0％，氨氮含量為100-4000mg/L。
9.一種采用如權利要求1-8中任意一項所述的高效脫除低鹽廢水中氨氮的處理系統的工藝，其步驟為：S1：待處理低鹽廢水進入進水配水池(2)，通過投加鹽酸或液堿調pH至4-6；S2：進水配水池(2)中已調pH的低鹽廢水進入電滲析裝置(3)，在電滲析作用下產生淡水、濃水和極水，其中淡水排入淡水中間池(5)，濃水和極水混合排入濃水中間池(4)，并通過投加液堿調pH至7-10，若濃水中間池(4)中混合濃水的氯離子含量低于1.0％，則向其中補加一定量的氯化鈉；S3：濃水中間池(4)中已調節水質的混合濃水進入電催化氧化池(1)的濃室(10)中進行電催化氧化反應，使氨氮得到有效脫除，再進入淡室第一格(13)，與來自淡水中間池(5)的淡水混勻并進行二級氧化反應，淡室第一格(13)中的混合廢水排入淡室第二格(29)，進行三級氧化反應，最后經第二格出水口(27)排入后續處理系統。
發明內容
在發明內容部分中引入了一系列簡化形式的概念，這將在具體實施方式部分中進一步詳細說明。本發明的發明內容部分并不意味著要試圖限定出所要求保護的技術方案的關鍵特征和必要技術特征，更不意味著試圖確定所要求保護的技術方案的保護范圍。
為至少部分地解決上述問題，本發明提供了一種高效脫除低鹽廢水中氨氮的處理系統及工藝，包括：

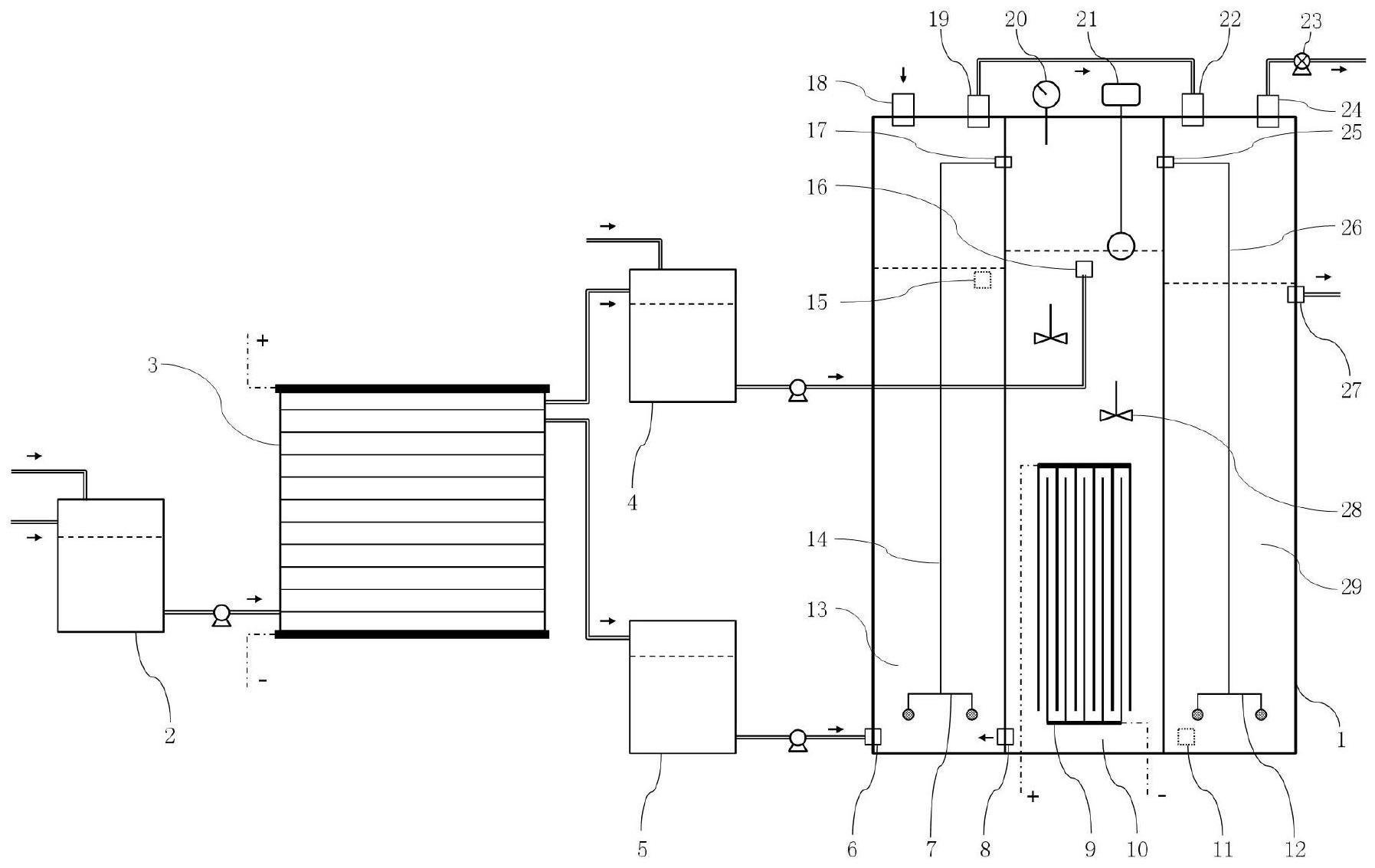

電催化氧化池、進水配水池、電滲析裝置、濃水中間池和淡水中間池；電催化氧化池提供氨氮脫除反應場所，包括濃室、淡室第一格和淡室第二格；進水配水池接納待處理低鹽廢水，并通過泵和管道連接電滲析裝置的進水口；濃水中間池接納電滲析裝置產生的濃水和極水，并通過泵和管道連接電催化氧化池；淡水中間池接納電滲析裝置產生的淡水，并通過泵和管道連接電催化氧化池。
優選地，濃室位于淡室第一格和淡室第二格的中間，濃室內設置有電催化極板組，濃水中間池與濃室的濃室進水口連接，濃室進水口設置于濃室上部，位置高于電催化極板組頂端；淡水中間池與淡室第一格的第一格進水口連接，第一格進水口設置于淡室第一格下部。
優選地，濃室還包括：
濃室出水口，濃室出水口設置于濃室下部，連通濃室和淡室第一格；
濃室出氣口一，濃室出氣口一設置于濃室上部，連接濃室和出氣管道一；
濃室出氣口二，濃室出氣口二設置于濃室上部，連接濃室和出氣管道二。
優選地，濃室還包括：
壓力計，壓力計設置于濃室頂部，用于監控濃室內氣體壓力；
液位計，液位計設置于濃室內，用于監控濃室內廢水液位；
機械攪拌裝置，機械攪拌裝置設置于濃室內，用于攪動并混勻濃室內廢水。
優選地，淡室第一格還包括：
曝氣系統一，曝氣系統一通過出氣管道一連接濃室出氣口一；
第一格出水口，第一格出水口設置于淡室第一格上部，通過管道連接淡室第二格；
第一格進氣口，第一格進氣口設置于淡室第一格頂部，連通淡室第一格和外界大氣；
第一格排氣口，第一格排氣口設置于淡室第一格頂部，通過管道連接淡室第二格。
優選地，淡室第二格還包括：
曝氣系統二，曝氣系統二通過出氣管道二連接濃室出氣口二；
第二格進水口，第二格進水口設置于淡室第二格下部，第二格進水口通過管道連接第一格出水口；
第二格出水口，第二格出水口設置于淡室第二格上部；
第二格進氣口，第二格進氣口設置于淡室第二格頂部，第二格進氣口通過管道連接第一格排氣口；
第二格排氣口，第二格排氣口設置于淡室第二格頂部，通過管道連接引風機，引出整個電催化氧化池產生的廢氣至廢氣處理系統。
優選地，電催化極板組上陽極板設置為涂覆釕、銥、鉭、鉑中一種或多種材料的鈦板，陽極板連接直流電源的正極；電催化極板組上陰極板設置為鈦板、銅板、不銹鋼和石墨中的任意一種，陰極板連接直流電源的負極；極板上電流密度控制為100-800A/m2。
優選地，待處理低鹽廢水中總含鹽量低于1.5％，氯離子含量低于1.0％，氨氮含量為100-4000mg/L。
優選地，一種采用所述高效脫除低鹽廢水中氨氮的處理系統的工藝，其步驟為：
S1：待處理低鹽廢水進入進水配水池，通過投加鹽酸或液堿調pH至4-6；
S2：進水配水池中已調pH的低鹽廢水進入電滲析裝置，在電滲析作用下產生淡水、濃水和極水，其中淡水排入淡水中間池，濃水和極水混合排入濃水中間池，并通過投加液堿調pH至7-10，若濃水中間池中混合濃水的氯離子含量低于1.0％，則向其中補加一定量的氯化鈉；
S3：濃水中間池中已調節水質的混合濃水進入電催化氧化池的濃室中進行電催化氧化反應，使氨氮得到有效脫除，再進入淡室第一格，與來自淡水中間池的淡水混勻并進行二級氧化反應，淡室第一格中的混合廢水排入淡室第二格，進行三級氧化反應，最后經第二格出水口排入后續處理系統。
相比現有技術，本發明至少包括以下有益效果：
本發明提供的一種高效脫除低鹽廢水中氨氮的處理系統及工藝，
(1)通過電滲析裝置，使低鹽廢水中的無機鹽和氨氮富集到濃水中，變電催化氧化極板組直接處理全部低鹽廢水為處理少部分濃水，處理廢水鹽分較高，所需電壓大幅降低，且避免了廢水過度產熱積熱，安全性更高；即便需要補加鹽分，僅需在濃水中補加，綜合補鹽量更少，對后續生化工段影響較小。
(2)通過電滲析裝置獲得的濃水相比原低鹽廢水，其氨氮與有機物濃度比更高，有利于提升后續電催化氧化對氨氮的氧化脫除效率，脫氮選擇性更高，處理時間可更短，整個系統脫除單位質量氨氮所需能耗較常規電催化氧化工藝節省30％以上。
(3)通過設置淡室第一格和淡室第二格，使廢水由常規電催化氧化裝置的完全混合態變?yōu)橥屏鲬B(tài)，最終出水中余氯更低，可減輕余氯對后續生化工段造成的負面影響；通過出氣管道將濃室產生的廢氣導入淡室廢水中，使廢氣中殘余的氯氣與淡室廢水中污染物發生二級和三級氧化反應，提升活性氧化物種的利用效率，降低廢氣處理系統的負擔。
本發明所述的一種高效脫除低鹽廢水中氨氮的處理系統及工藝，本發明的其它優點、目標和特征將部分通過下面的說明體現，部分還將通過對本發明的研究和實踐而為本領域的技術人員所理解。
（發明人：劉自成;趙選英;楊峰;張洋陽;王文文）
