公布日：2023.12.26
申請日：2023.09.25
分類號：B01D29/56(2006.01)I;B01D29/33(2006.01)I;B01D29/35(2006.01)I;B01D29/64(2006.01)I;B01D29/66(2006.01)I;B01D29/68(2006.01)I;B01D29/94(2006.01)I
摘要

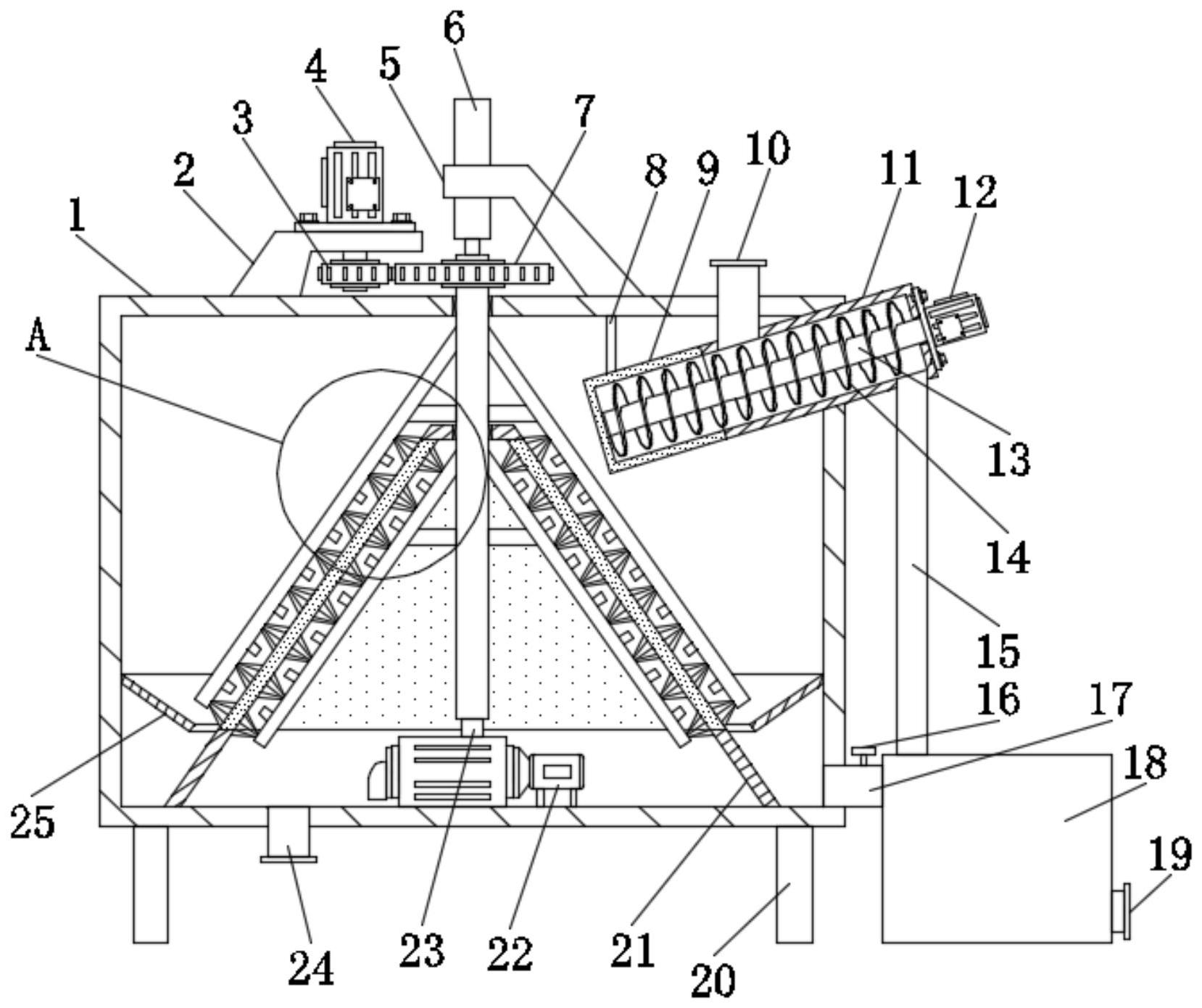

本發明適用于污水處理技術領域，提供了一種自沖洗式污水處理設備，包括處理箱體，還包括：精濾網筒，精濾網筒設于處理箱體的內側，精濾網筒的上端安裝固定有頂盤，精濾網筒的下端安裝固定有錐形隔筒，錐形隔筒的下端固定于處理箱體的內底部，頂盤上轉動穿設一根中心管，處理箱體上還安裝有用于驅動中心管旋轉的驅動組件，中心管的下端轉動連通有提升管，提升管的下端與處理箱體內底部設置的提升泵連接；內沖刷組件和外沖刷組件，中心管上安裝有與精濾網筒的內壁配合的內沖刷組件以及與精濾網筒的外壁配合的外沖刷組件。本發明具有對過濾網的兩側面進行沖刷清理的功能，使得設備能夠連續運行，提升污水處理的效率。
權利要求書
1.一種自沖洗式污水處理設備，包括處理箱體，所述處理箱體的頂部設有污水輸入管，處理箱體的底部設有排液口，其特征在于，還包括：精濾網筒，所述精濾網筒設于處理箱體的內側，精濾網筒的上端安裝固定有頂盤，精濾網筒的下端安裝固定有錐形隔筒，錐形隔筒的下端固定于處理箱體的內底部；所述頂盤上轉動穿設一根中心管，處理箱體上還安裝有用于驅動所述中心管旋轉的驅動組件，中心管的下端轉動連通有提升管，提升管的下端與處理箱體內底部設置的提升泵連接；內沖刷組件和外沖刷組件，所述中心管上安裝有與精濾網筒的內壁配合的內沖刷組件以及與精濾網筒的外壁配合的外沖刷組件，提升泵用于通過提升管向中心管輸送水體，并通過內沖刷組件和外沖刷組件分別作用于精濾網筒的內外壁，配合中心管帶動內沖刷組件和外沖刷組件轉動，對精濾網筒的內外壁進行沖刷清理。
2.根據權利要求1所述的自沖洗式污水處理設備，其特征在于，所述錐形隔筒和精濾網筒均為上小下大的錐形結構，且所述精濾網筒配合安裝于錐形隔筒的上端。
3.根據權利要求2所述的自沖洗式污水處理設備，其特征在于，所述污水輸入管與精濾網筒的外側空間連通，排液口與精濾網筒的內側空間連通；所述中心管與精濾網筒共軸線設置，中心管的上端從處理箱體頂部轉動伸出；所述驅動組件包括電機支座、第一齒輪、第一電機和第二齒輪，所述第二齒輪固定于中心管上，第二齒輪與第一電機輸出端安裝固定的第一齒輪嚙合連接，第一電機通過電機支座固定于處理箱體的頂部。
4.根據權利要求2或3所述的自沖洗式污水處理設備，其特征在于，所述內沖刷組件包括下支桿、下沖洗管、第二噴頭和第二毛刷，所述精濾網筒的內側于中心管上周向分布安裝固定有多根下沖洗管，下沖洗管與精濾網筒的內壁平行設置，下沖洗管還通過下支桿與中心管連接固定，所述下沖洗管靠近精濾網筒的一側安裝有第二噴頭和第二毛刷，且所述第二毛刷遠離下沖洗管的一端彈性抵靠在精濾網筒的內壁上；所述外沖刷組件包括上支桿、上沖洗管、第一毛刷和第一噴頭，所述精濾網筒的外側于中心管上周向分布安裝固定有多根上沖洗管，上沖洗管與精濾網筒的外壁平行設置，上沖洗管還通過上支桿與中心管連接固定，所述上沖洗管靠近精濾網筒的一側安裝有第一毛刷和第一噴頭，且所述第一毛刷遠離上沖洗管的一端彈性抵靠在精濾網筒的外壁上。
5.根據權利要求4所述的自沖洗式污水處理設備，其特征在于，所述第二噴頭和第二毛刷于下沖洗管上均勻交錯設置，第一毛刷和第一噴頭于上沖洗管上均勻交錯設置。
6.根據權利要求4所述的自沖洗式污水處理設備，其特征在于，所述中心管的上方設有伸縮缸，伸縮缸還通過缸支座與處理箱體的頂部連接固定；所述伸縮缸的伸縮芯軸密封滑動伸入到中心管的內腔中，且所述伸縮缸的伸縮芯軸下端還安裝有輸送控制組件；所述伸縮缸通過控制輸送控制組件在中心管內的位置，從而控制上沖洗管和下沖洗管與中心管內腔的連通狀態。
7.根據權利要求6所述的自沖洗式污水處理設備，其特征在于，所述輸送控制組件包括斜桿、上阻流筒、連桿、下阻流筒和旋轉體；所述中心管的內側密封滑動設有上阻流筒和下阻流筒，上阻流筒和下阻流筒為兩端貫通的筒體，上阻流筒和下阻流筒之間周向分布設有多根連桿，連桿的兩端分別與上阻流筒和下阻流筒連接固定；所述上阻流筒的上側周向分布設有多根斜桿，多根斜桿的上端與旋轉體連接固定，旋轉體安裝于伸縮缸的伸縮芯軸下端，旋轉體用于使得斜桿和伸縮缸之間能夠相對轉動；當所述伸縮缸控制輸送控制組件位于上沖洗管和下沖洗管與中心管連接處的中間時，上阻流筒使得上沖洗管和中心管內腔斷開，同時下阻流筒使得下沖洗管和中心管內腔斷開；當所述伸縮缸控制輸送控制組件位于下沖洗管和中心管連接處的上側時，上阻流筒使得上沖洗管和中心管內腔斷開，同時下沖洗管和中心管內腔連通；當所述伸縮缸控制輸送控制組件位于上沖洗管和中心管連接處的下側時，上沖洗管和中心管內腔連通，同時下阻流筒使得下沖洗管和中心管內腔斷開；當所述伸縮缸控制輸送控制組件的連桿與上沖洗管和中心管連接處對應時，上沖洗管和中心管內腔連通，同時下沖洗管和中心管內腔連通。
8.根據權利要求2或3所述的自沖洗式污水處理設備，其特征在于，所述處理箱體的下部內壁上還配合安裝有錐形導筒，錐形導筒為上大下小的錐形結構，錐形導筒的下端面位于錐形隔筒的上端面下側，且所述錐形導筒的下端與錐形隔筒之間的垂直距離小于5cm。
9.根據權利要求1-3任一項所述的自沖洗式污水處理設備，其特征在于，所述處理箱體的上部還安裝固定有連接筒，連接筒為遠離處理箱體的一端向上傾斜設置，連接筒的內端于處理箱體內部配合安裝有初濾網筒，初濾網筒的孔徑大于精濾網筒的孔徑；所述污水輸入管的下端與連接筒的內腔靠近初濾網筒的一端連通；所述連接筒內還設有一根延伸至初濾網筒端部的提升軸，連接筒遠離處理箱體的一端部還安裝有與提升軸傳動連接的第二電機；所述初濾網筒和連接筒內的提升軸上還配合安裝有螺旋葉片；通過所述第二電機驅動提升軸和螺旋葉片構成的整體旋轉，使得所述螺旋葉片推動初濾網筒和連接筒內的污物向靠近第二電機的一端移動。
10.根據權利要求9所述的自沖洗式污水處理設備，其特征在于，所述處理箱體的一側還設有集污箱，集污箱的一側底部設有排放口；所述集污箱的頂部通過第二排污管與錐形隔筒的外側空間底部連通，第二排污管上還設有閥門；所述集污箱的頂部還通過第一排污管與連接筒遠離處理箱體的一端底部連接。
發明內容
本發明實施例的目的在于提供一種自沖洗式污水處理設備，旨在解決現有的污水過濾式處理設備，不具有對過濾網的兩側面進行沖刷清理功能的問題。
本發明實施例是這樣實現的，一種自沖洗式污水處理設備，包括處理箱體，所述處理箱體的頂部設有污水輸入管，處理箱體的底部設有排液口，還包括：精濾網筒，所述精濾網筒設于處理箱體的內側，精濾網筒的上端安裝固定有頂盤，精濾網筒的下端安裝固定有錐形隔筒，錐形隔筒的下端固定于處理箱體的內底部，所述頂盤上轉動穿設一根中心管，處理箱體上還安裝有用于驅動所述中心管旋轉的驅動組件，中心管的下端轉動連通有提升管，提升管的下端與處理箱體內底部設置的提升泵連接；內沖刷組件和外沖刷組件，所述中心管上安裝有與精濾網筒的內壁配合的內沖刷組件以及與精濾網筒的外壁配合的外沖刷組件，提升泵用于通過提升管向中心管輸送水體，并通過內沖刷組件和外沖刷組件分別作用于精濾網筒的內外壁，配合中心管帶動內沖刷組件和外沖刷組件轉動，對精濾網筒的內外壁進行沖刷清理。
進一步的技術方案，所述錐形隔筒和精濾網筒均為上小下大的錐形結構，且所述精濾網筒配合安裝于錐形隔筒的上端。
進一步的技術方案，所述污水輸入管與精濾網筒的外側空間連通，排液口與精濾網筒的內側空間連通；所述中心管與精濾網筒共軸線設置，中心管的上端從處理箱體頂部轉動伸出，所述驅動組件包括電機支座、第一齒輪、第一電機和第二齒輪，所述第二齒輪固定于中心管上，第二齒輪與第一電機輸出端安裝固定的第一齒輪嚙合連接，第一電機通過電機支座固定于處理箱體的頂部。
進一步的技術方案，所述內沖刷組件包括下支桿、下沖洗管、第二噴頭和第二毛刷，所述精濾網筒的內側于中心管上周向分布安裝固定有多根下沖洗管，下沖洗管與精濾網筒的內壁平行設置，下沖洗管還通過下支桿與中心管連接固定，所述下沖洗管靠近精濾網筒的一側安裝有第二噴頭和第二毛刷，且所述第二毛刷遠離下沖洗管的一端彈性抵靠在精濾網筒的內壁上；所述外沖刷組件包括上支桿、上沖洗管、第一毛刷和第一噴頭，所述精濾網筒的外側于中心管上周向分布安裝固定有多根上沖洗管，上沖洗管與精濾網筒的外壁平行設置，上沖洗管還通過上支桿與中心管連接固定，所述上沖洗管靠近精濾網筒的一側安裝有第一毛刷和第一噴頭，且所述第一毛刷遠離上沖洗管的一端彈性抵靠在精濾網筒的外壁上。
進一步的技術方案，所述第二噴頭和第二毛刷于下沖洗管上均勻交錯設置，第一毛刷和第一噴頭于上沖洗管上均勻交錯設置。
進一步的技術方案，所述中心管的上方設有伸縮缸，伸縮缸還通過缸支座與處理箱體的頂部連接固定；所述伸縮缸的伸縮芯軸密封滑動伸入到中心管的內腔中，且所述伸縮缸的伸縮芯軸下端還安裝有輸送控制組件，所述伸縮缸通過控制輸送控制組件在中心管內的位置，從而控制上沖洗管和下沖洗管與中心管內腔的連通狀態。
進一步的技術方案，所述輸送控制組件包括斜桿、上阻流筒、連桿、下阻流筒和旋轉體，所述中心管的內側密封滑動設有上阻流筒和下阻流筒，上阻流筒和下阻流筒為兩端貫通的筒體，上阻流筒和下阻流筒之間周向分布設有多根連桿，連桿的兩端分別與上阻流筒和下阻流筒連接固定，所述上阻流筒的上側周向分布設有多根斜桿，多根斜桿的上端與旋轉體連接固定，旋轉體安裝于伸縮缸的伸縮芯軸下端，旋轉體用于使得斜桿和伸縮缸之間能夠相對轉動；當所述伸縮缸控制輸送控制組件位于上沖洗管和下沖洗管與中心管連接處的中間時，上阻流筒使得上沖洗管和中心管內腔斷開，同時下阻流筒使得下沖洗管和中心管內腔斷開；當所述伸縮缸控制輸送控制組件位于下沖洗管和中心管連接處的上側時，上阻流筒使得上沖洗管和中心管內腔斷開，同時下沖洗管和中心管內腔連通；當所述伸縮缸控制輸送控制組件位于上沖洗管和中心管連接處的下側時，上沖洗管和中心管內腔連通，同時下阻流筒使得下沖洗管和中心管內腔斷開；當所述伸縮缸控制輸送控制組件的連桿與上沖洗管和中心管連接處對應時，上沖洗管和中心管內腔連通，同時下沖洗管和中心管內腔連通。
進一步的技術方案，所述處理箱體的下部內壁上還配合安裝有錐形導筒，錐形導筒為上大下小的錐形結構，錐形導筒的下端面位于錐形隔筒的上端面下側，且所述錐形導筒的下端與錐形隔筒之間的垂直距離小于5cm。
進一步的技術方案，所述處理箱體的上部還安裝固定有連接筒，連接筒為遠離處理箱體的一端向上傾斜設置，連接筒的內端于處理箱體內部配合安裝有初濾網筒，初濾網筒的孔徑大于精濾網筒的孔徑，所述污水輸入管的下端與連接筒的內腔靠近初濾網筒的一端連通；所述連接筒內還設有一根延伸至初濾網筒端部的提升軸，連接筒遠離處理箱體的一端部還安裝有與提升軸傳動連接的第二電機，所述初濾網筒和連接筒內的提升軸上還配合安裝有螺旋葉片，通過所述第二電機驅動提升軸和螺旋葉片構成的整體旋轉，使得所述螺旋葉片推動初濾網筒和連接筒內的污物向靠近第二電機的一端移動。
進一步的技術方案，所述處理箱體的一側還設有集污箱，集污箱的一側底部設有排放口，所述集污箱的頂部通過第二排污管與錐形隔筒的外側空間底部連通，第二排污管上還設有閥門；所述集污箱的頂部還通過第一排污管與連接筒遠離處理箱體的一端底部連接。
本發明實施例提供的一種自沖洗式污水處理設備，通過精濾網筒可對污水進行過濾處理，當需要對精濾網筒自沖洗時，啟動驅動組件和提升泵，通過驅動組件帶動中心管、內沖刷組件和外沖刷組件構成的整體轉動，提升泵用于通過提升管向中心管輸送水體，并通過內沖刷組件和外沖刷組件分別作用于精濾網筒的內外壁，配合中心管帶動內沖刷組件和外沖刷組件轉動，對精濾網筒的內外壁進行沖刷清理，實現了該污水處理設備的自沖洗清理，保證了設備的連續運行，提升污水處理的效率。
（發明人：余存立;程鵬;余斌）
