公布日：2023.12.26
申請日：2023.10.20
分類號：B01D63/08(2006.01)I;B01D65/02(2006.01)I;C02F1/44(2023.01)I
摘要
本發明公開了一種用于污水處理的膜組件，包括膜框架、平板膜和兩個矩形框，兩個所述矩形框?qū)ΨQ固定連接在膜框架外壁，兩個所述矩形框共同對稱設置有兩組沿豎直方向運動的提升機構，每組所述提升機構上均固定連接有中板，所述中板側壁固定連接有豎板，所述豎板側壁固定連接有滑軌，所述滑軌內壁滑動連接有滑塊，所述滑塊側壁固定連接有導向桿，所述導向桿側壁固定連接有驅動凸起，所述滑軌一端固定連接有方形塊，所述方形塊內壁開設有圓孔，所述圓孔內壁滑動連接有旋轉管。本發明中，通過設置導向桿、旋轉管和齒輪等結構，使清潔板側壁固定的多個刷毛沿水平方向不斷往復運動時對平板膜的表面進行刷洗，將平板膜表面粘附的雜質進行刷除。
權利要求書

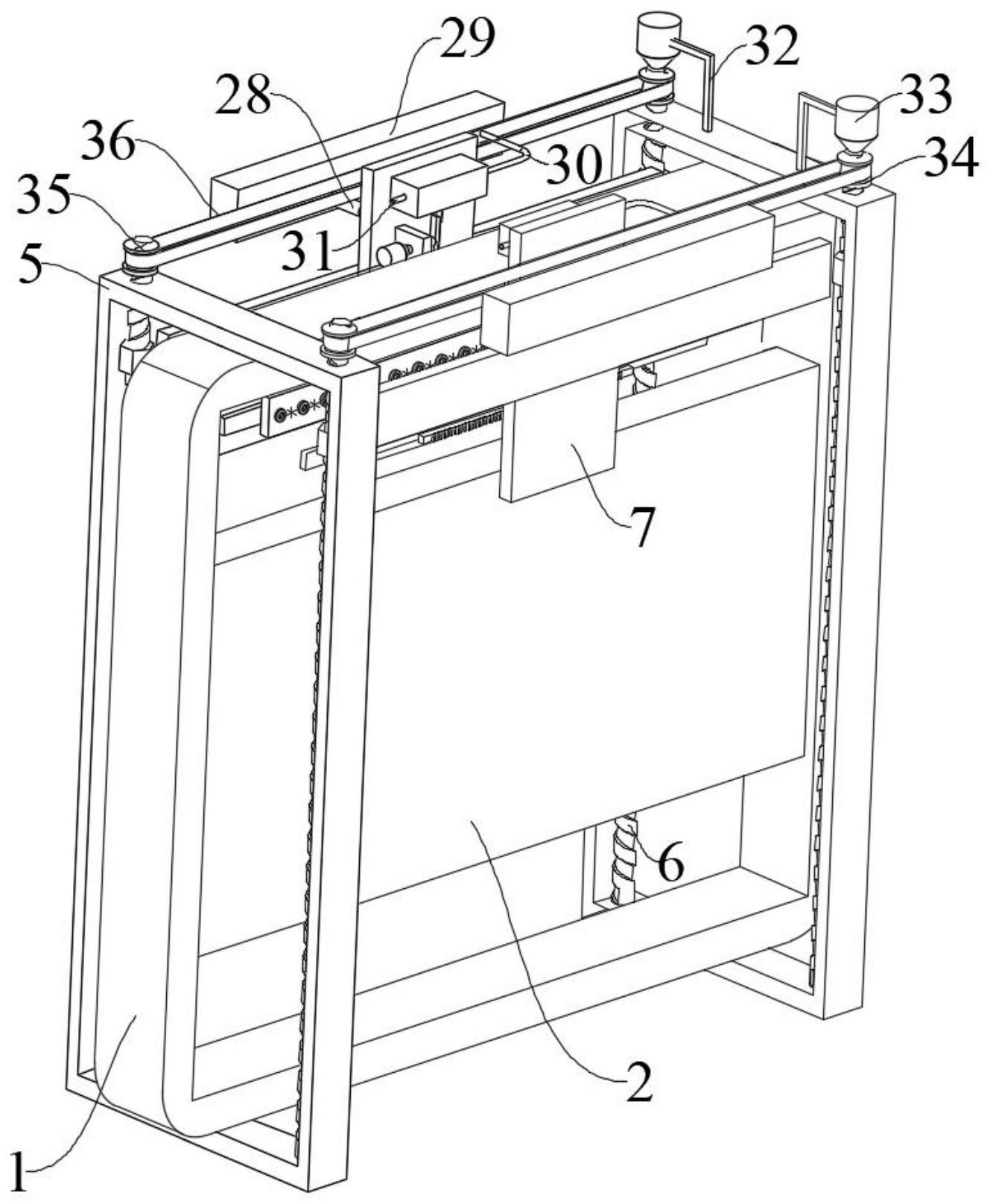

1.一種用于污水處理的膜組件，包括膜框架(1)、平板膜(2)和兩個矩形框(5)，其特征在于，兩個所述矩形框(5)對稱固定連接在膜框架(1)外壁，兩個所述矩形框(5)共同對稱設置有兩組沿豎直方向運動的提升機構，每組所述提升機構上均固定連接有中板(4)，所述中板(4)側壁固定連接有豎板(7)，所述豎板(7)側壁固定連接有滑軌(14)，所述滑軌(14)內壁滑動連接有滑塊(15)，所述滑塊(15)側壁固定連接有導向桿(16)，所述導向桿(16)側壁固定連接有驅動凸起(38)，所述滑軌(14)一端固定連接有方形塊(17)，所述方形塊(17)內壁開設有圓孔(18)，所述圓孔(18)內壁滑動連接有旋轉管(19)，所述旋轉管(19)內壁開設有螺旋狀的導槽，所述方形塊(17)側壁固定連接有導軌(21)，所述導軌(21)側壁滑動連接有清潔板(22)，所述清潔板(22)側壁固定連接有齒條(39)，所述旋轉管(19)側壁固定連接有齒輪(20)；所述豎板(7)上設有驅動滑塊(15)沿滑軌(14)內壁進行滑動的動力機構；所述清潔板(22)上設有對平板膜(2)上附著的雜質進行清理的清洗機構。
2.根據權利要求1所述的一種用于污水處理的膜組件，其特征在于，所述動力機構包括固定連接在豎板(7)側壁的支撐板(8)，所述支撐板(8)側壁固定連接有第一電機(9)，所述第一電機(9)的輸出端固定連接有轉桿(10)，所述轉桿(10)貫穿支撐板(8)內壁后固定連接有橫桿(11)，所述橫桿(11)遠離轉桿(10)的一端側壁固定連接有連接桿(12)，所述連接桿(12)側壁轉動連接有下推桿(13)，所述下推桿(13)遠離連接桿(12)的一端和滑塊(15)轉動連接。
3.根據權利要求2所述的一種用于污水處理的膜組件，其特征在于，所述清洗機構包括固定連接在清潔板(22)側壁的多個刷毛(23)，所述清潔板(22)側壁嵌設固定有多個沖洗噴頭(24)，所述豎板(7)側壁固定連接有盒體(25)，所述盒體(25)內壁密封滑動連接有活塞(27)，所述連接桿(12)側壁轉動連接有上推桿(26)，所述上推桿(26)遠離連接桿(12)的一端和活塞(27)側壁轉動連接。
4.根據權利要求3所述的一種用于污水處理的膜組件，其特征在于，所述清洗機構還包括貫穿固定連接在盒體(25)內壁的單向進液管(30)和單向出液管(31)，所述單向出液管(31)遠離盒體(25)的一端和多個沖洗噴頭(24)固定連通。
5.根據權利要求4所述的一種用于污水處理的膜組件，其特征在于，所述豎板(7)側壁對稱固定連接有拉力桿(28)，兩個所述拉力桿(28)遠離豎板(7)的一端共同固定連接有蓄液箱(29)，所述單向進液管(30)遠離盒體(25)的一端和蓄液箱(29)內壁固定連通，所述蓄液箱(29)內部填充有酸洗液。
6.根據權利要求1所述的一種用于污水處理的膜組件，其特征在于，所述驅動凸起(38)滑動連接在旋轉管(19)內壁的螺旋狀的導槽內部，所述齒輪(20)和齒條(39)嚙合連接。
7.根據權利要求1所述的一種用于污水處理的膜組件，其特征在于，每組所述傳動機構包括貫穿轉動連接在每個矩形框(5)內壁的絲杠(6)，每個所述絲杠(6)側壁均螺紋連接有螺母(3)，兩個所述螺母(3)側壁共同和對應的一個中板(4)固定連接。
8.根據權利要求7所述的一種用于污水處理的膜組件，其特征在于，每組所述傳動機構還包括固定連接在矩形框(5)頂壁的L形桿(32)，所述L形桿(32)的另一端固定連接有第二電機(33)，所述第二電機(33)和其中一個絲杠(6)同軸固定連接，其中一個所述絲杠(6)側壁固定連接有主動輪(34)，另一個所述絲杠(6)側壁固定連接有從動輪(35)，所述主動輪(34)和從動輪(35)通過同步帶(36)連接。
發明內容
本發明的目的是為了解決現有技術中存在的缺點，而提出的一種用于污水處理的膜組件。
為了實現上述目的，本發明采用了如下技術方案：
一種用于污水處理的膜組件，包括膜框架、平板膜和兩個矩形框，兩個所述矩形框?qū)ΨQ固定連接在膜框架外壁，兩個所述矩形框共同對稱設置有兩組沿豎直方向運動的提升機構，每組所述提升機構上均固定連接有中板，所述中板側壁固定連接有豎板，所述豎板側壁固定連接有滑軌，所述滑軌內壁滑動連接有滑塊，所述滑塊側壁固定連接有導向桿，所述導向桿側壁固定連接有驅動凸起，所述滑軌一端固定連接有方形塊，所述方形塊內壁開設有圓孔，所述圓孔內壁滑動連接有旋轉管，所述旋轉管內壁開設有螺旋狀的導槽，所述方形塊側壁固定連接有導軌，所述導軌側壁滑動連接有清潔板，所述清潔板側壁固定連接有齒條，所述旋轉管側壁固定連接有齒輪；所述豎板上設有驅動滑塊沿滑軌內壁進行滑動的動力機構；所述清潔板上設有對平板膜上附著的雜質進行清理的清洗機構。
優選地，所述動力機構包括固定連接在豎板側壁的支撐板，所述支撐板側壁固定連接有第一電機，所述電機的輸出端固定連接有轉桿，所述轉桿貫穿支撐板內壁后固定連接有橫桿，所述橫桿遠離轉桿的一端側壁固定連接有連接桿，所述連接桿側壁轉動連接有下推桿，所述下推桿遠離連接桿的一端和滑塊轉動連接。
優選地，所述清洗機構包括固定連接在清潔板側壁的多個刷毛，所述清潔板側壁嵌設固定有多個沖洗噴頭，所述豎板側壁固定連接有盒體，所述盒體內壁密封滑動連接有活塞，所述連接桿側壁轉動連接有上推桿，所述上推桿遠離連接桿的一端和活塞側壁轉動連接。
優選地，所述清洗機構還包括貫穿固定連接在盒體內壁的單向進液管和單向出液管，所述單向出液管遠離盒體的一端和多個沖洗噴頭固定連通。
優選地，所述豎板側壁對稱固定連接有拉力桿，兩個所述拉力桿遠離豎板的一端共同固定連接有蓄液箱，所述單向進液管遠離盒體的一端和蓄液箱內壁固定連通，所述蓄液箱內部填充有酸洗液。
優選地，所述驅動凸起滑動連接在旋轉管內壁的螺旋狀的導槽內部，所述齒輪和齒條嚙合連接。
優選地，每組所述傳動機構包括貫穿轉動連接在每個矩形框內壁的絲杠，每個所述絲杠側壁均螺紋連接有螺母，兩個所述螺母側壁共同和對應的一個中板固定連接。
優選地，每組所述傳動機構還包括固定連接在矩形框頂壁的L形桿，所述L形桿的另一端固定連接有第二電機，所述第二電機和其中一個絲杠同軸固定連接，其中一個所述絲杠側壁固定連接有主動輪，另一個所述絲杠側壁固定連接有從動輪，所述主動輪和從動輪通過同步帶連接。
本發明具有以下有益效果：
1、本組件在需要對平板膜上的雜質進行清理時，通過設置由絲杠、同步帶和螺母等結構組成的提升機構，使提升機構可以帶動中板沿豎直方向向上或向下移動，從而方便清潔板對平板膜側壁不同高度的膜體進行清潔；
2、通過設置導向桿、旋轉管和齒輪等結構，第一電機的輸出端帶動轉桿和橫桿轉動，橫桿通過連接桿帶動下推桿運動，進而下推桿帶動滑塊和導向桿同步往復運動，在驅動凸起的作用下使旋轉管和齒輪正反轉動，進而通過齒條帶動清潔板沿水平方向往返運動，使清潔板側壁固定連接的多個刷毛對平板膜的表面進行刷洗，將平板膜表面粘附的雜質進行刷除；
3、在轉桿轉動的過程中，轉桿還將通過橫桿和連接桿帶動上推桿運動，進而上推桿另一端轉動連接的活塞將會在盒體內部密封往復運動，從而將蓄液箱內部的酸洗液擠壓到?jīng)_洗噴頭處噴到平板膜側壁，并且刷毛可以刷動這些酸洗液和平板膜側壁的雜質進行充分接觸，利用沖洗和刷洗的方式相結合，進而進一步提高對平板膜的清潔能力，延長膜體的使用壽命。
（發明人：韓豐鍇;韓祥瑞）
