公布日：2022.04.12
申請日：2021.12.27
分類號：C02F1/04(2006.01)I;B08B7/02(2006.01)I;C02F103/16(2006.01)N;C02F101/10(2006.01)N
摘要
本發明涉及廢水處理技術領域，具體是一種鋼鐵高鹽固廢綜合水洗硫化鈉廢水處理系統。本發明具有上料殼體，所述上料殼體上端設置有加液口，且加液口表面開設有分流口，所述上料殼體內部開設有蒸發室，且蒸發室位于加液口下方，所述蒸發室內部安置有蒸發桶。該一種鋼鐵高鹽固廢綜合水洗硫化鈉廢水處理系統，設置的蒸發桶外壁連接有振動電機，方便蒸發桶在作業的過程中通過振動電機的帶動進行高頻振動，從而使流通腔內壁可能附著的固體雜質被振動脫離，防止雜質堵塞流通腔而無法進行污水處理，且蒸發桶上下端表面邊緣設置有第一彈簧和第二彈簧，可有效對蒸發桶產生的振動力進行緩沖，大大提高了裝置的適用壽命和穩定性。
權利要求書

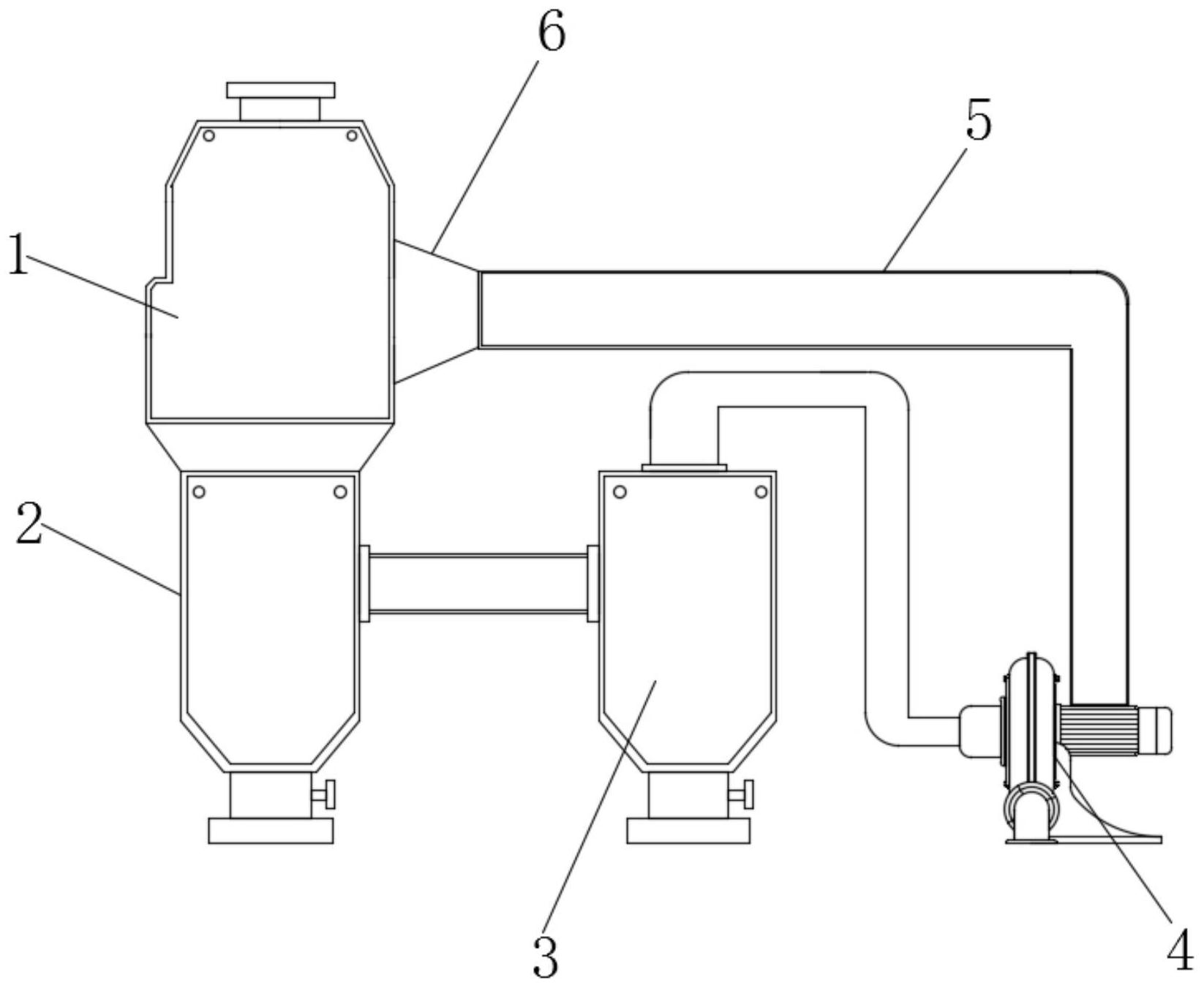

1.一種鋼鐵高鹽固廢綜合水洗硫化鈉廢水處理系統，其特征在于：上料殼體(1)，所述上料殼體(1)上端設置有加液口(7)，且加液口(7)表面開設有分流口(8)，所述上料殼體(1)內部開設有蒸發室(9)，且蒸發室(9)位于加液口(7)下方，所述蒸發室(9)內部安置有蒸發桶(10)，且蒸發桶(10)內部貫穿開設有流通腔(11)，所述蒸發桶(10)外壁安置有振動電機(12)，所述上料殼體(1)下端連接有下料箱(2)，所述下料箱(2)外壁連接有冷凝箱(3)，所述冷凝箱(3)上端連接有鼓風機(4)，且鼓風機(4)另一端連接有管道(5)，所述管道(5)末端設置的出氣口(6)。
2.根據權利要求1所述的一種鋼鐵高鹽固廢綜合水洗硫化鈉廢水處理系統，其特征在于：所述流通腔(11)呈蜂窩狀分布于蒸發桶(10)表面，且流通腔(11)相互間呈平行分布。
3.根據權利要求1所述的一種鋼鐵高鹽固廢綜合水洗硫化鈉廢水處理系統，其特征在于：所述蒸發桶(10)包括第一彈簧(13)，所述第一彈簧(13)設置于所述蒸發桶(10)下端表面邊緣，且第一彈簧(13)下端連接有從動齒輪盤(14)，所述從動齒輪盤(14)上表面開設有第一槽口(15)，所述從動齒輪盤(14)上表面邊緣設置有密封膠條(16)，且密封膠條(16)另一端連接于所述從動齒輪盤(14)上表面，所述從動齒輪盤(14)下表面邊緣設置有第一滾珠(17)，且從動齒輪盤(14)左側外壁嚙合有主動齒輪(18)，所述主動齒輪(18)下表面連接有第一電機(19)，所述蒸發桶(10)上端表面邊緣設置有第二彈簧(20)，且第二彈簧(20)上端連接有連接圓環(21)，所述連接圓環(21)上表面和外壁均設置有第二滾珠(22)，且連接圓環(21)上表面開設有第二槽口(23)。
4.根據權利要求3所述的一種鋼鐵高鹽固廢綜合水洗硫化鈉廢水處理系統，其特征在于：所述蒸發桶(10)通過第一彈簧(13)與從動齒輪盤(14)之間構成彈性結構，所述流通腔(11)通過第一槽口(15)與下料箱(2)之間相連通。
5.根據權利要求3所述的一種鋼鐵高鹽固廢綜合水洗硫化鈉廢水處理系統，其特征在于：所述從動齒輪盤(14)通過密封膠條(16)與蒸發室(9)之間構成密封結構，且密封膠條(16)呈柔性結構。
6.根據權利要求3所述的一種鋼鐵高鹽固廢綜合水洗硫化鈉廢水處理系統，其特征在于：所述蒸發桶(10)通過從動齒輪盤(14)、主動齒輪(18)和第一電機(19)與上料殼體(1)之間構成轉動結構，且從動齒輪盤(14)通過第一滾珠(17)與上料殼體(1)之間構成活動結構，而且第一滾珠(17)環繞分布于從動齒輪盤(14)下表面。
7.根據權利要求3所述的一種鋼鐵高鹽固廢綜合水洗硫化鈉廢水處理系統，其特征在于：所述蒸發桶(10)通過第二彈簧(20)與連接圓環(21)之間構成彈性結構，且連接圓環(21)外壁及上表面環繞分布有第二滾珠(22)。
8.根據權利要求1所述的一種鋼鐵高鹽固廢綜合水洗硫化鈉廢水處理系統，其特征在于：所述下料箱(2)通過冷凝箱(3)、鼓風機(4)、管道(5)和出氣口(6)與蒸發室(9)之間相連接。
發明內容
本發明的目的在于提供一種鋼鐵高鹽固廢綜合水洗硫化鈉廢水處理系統，以解決上述背景技術中提出目前市面上的對硫化鈉高鹽廢水的處理過程中析出的鹽分等固體雜質容易附著在蒸發通道內壁造成堵塞，從而影響后續的蒸發效果的問題。
本發明的技術方案是：
上料殼體，所述上料殼體上端設置有加液口，且加液口表面開設有分流口，所述上料殼體內部開設有蒸發室，且蒸發室位于加液口下方，所述蒸發室內部安置有蒸發桶，且蒸發桶內部貫穿開設有流通腔，所述蒸發桶外壁安置有振動電機，所述上料殼體下端連接有下料箱，所述下料箱外壁連接有冷凝箱，所述冷凝箱上端連接有鼓風機，且鼓風機另一端連接有管道，所述管道末端設置的出氣口。
進一步的，所述流通腔呈蜂窩狀分布于蒸發桶表面，且流通腔相互間呈平行分布。
進一步的，所述蒸發桶包括第一彈簧，所述第一彈簧設置于所述蒸發桶下端表面邊緣，且第一彈簧下端連接有從動齒輪盤，所述從動齒輪盤上表面開設有第一槽口，所述從動齒輪盤上表面邊緣設置有密封膠條，且密封膠條另一端連接于所述從動齒輪盤上表面，所述從動齒輪盤下表面邊緣設置有第一滾珠，且從動齒輪盤左側外壁嚙合有主動齒輪，所述主動齒輪下表面連接有第一電機，所述蒸發桶上端表面邊緣設置有第二彈簧，且第二彈簧上端連接有連接圓環，所述連接圓環上表面和外壁均設置有第二滾珠，且連接圓環上表面開設有第二槽口。
進一步的，所述蒸發桶通過第一彈簧與從動齒輪盤之間構成彈性結構，所述流通腔通過第一槽口與下料箱之間相連通。
進一步的，所述從動齒輪盤通過密封膠條與蒸發室之間構成密封結構，且密封膠條呈柔性結構。
進一步的，所述蒸發桶通過從動齒輪盤、主動齒輪和第一電機與上料殼體之間構成轉動結構，且從動齒輪盤通過第一滾珠與上料殼體之間構成活動結構，而且第一滾珠環繞分布于從動齒輪盤下表面。
進一步的，所述蒸發桶通過第二彈簧與連接圓環之間構成彈性結構，且連接圓環外壁及上表面環繞分布有第二滾珠。
進一步的，所述下料箱通過冷凝箱、鼓風機、管道和出氣口與蒸發室之間相連接。
本發明通過改進在此提供一種鋼鐵高鹽固廢綜合水洗硫化鈉廢水處理系統，與現有技術相比，具有如下改進及優點：
其一：本發明，設置的蒸發桶外壁連接有振動電機，方便蒸發桶在作業的過程中通過振動電機的帶動進行高頻振動，從而使流通腔內壁可能附著的固體雜質被振動脫離，防止雜質堵塞流通腔而無法進行污水處理，且蒸發桶上下端表面邊緣設置有第一彈簧和第二彈簧，可有效對蒸發桶產生的振動力進行緩沖，大大提高了裝置的適用壽命和穩定性。
其二：本發明，蒸發桶上下端表面邊緣設置的密封膠條可將廢水、蒸汽、雜質進行隔離，防止其滲入蒸發室內壁縫隙處造成堵塞污染，且柔性的密封膠條不會影響蒸發桶的振動清理工作。
其三：本發明，蒸發桶下端連接的從動齒輪盤外壁嚙合有主動齒輪，方便主動齒輪通過第一電機的帶動進行轉動，從而促使從動齒輪盤通過第一滾珠在蒸發室中進行轉動，而轉動的蒸發桶可與出氣口處的高溫蒸汽進行全方位接觸，從而大大提高了高溫蒸汽的利用效率和加熱效果。
其四：本發明，加液口表面設置的多個分流口可將廢水均勻的分流至下方的蒸發桶表面，并經其表面多個流通腔流入蒸發桶內，而蒸發桶可通過加熱流通至其中的廢水進行蒸發處理，呈蜂窩狀分布的多個流通腔可提高廢水與蒸發桶內壁的接觸面積，以提高蒸發效率。
（發明人：楊宏;徐炎;許園園;唐雁;吳神發）
