公布日：2023.03.07
申請日：2022.09.26
分類號：C02F1/04(2006.01)I;C02F101/30(2006.01)N
摘要
本發明涉及一種自動去除泡沫的污水處理低溫四效精餾器，包括進料泵，以及進料泵下游端順次連接的管式預熱器、Ⅳ效分離器、板式換熱器、Ⅰ效分離器、Ⅱ效分離器、Ⅲ效分離器，Ⅲ效分離器出料端順次連接強制循環泵、分配器和若干個并連的蒸發器列管；每個所述分離器中安裝有捕沫裝置。本發明物料在重力和自蒸發形成的二次蒸汽的作用下形成膜狀自上而下流動，同時物料薄膜與列管外壁蒸汽發生熱量交換，使物料中的水分受熱蒸發，穩定的溫差和傳熱面積，形成穩定的水分蒸發量，被蒸發的水分所形成的二次蒸汽被多次利用，最大限度的利用熱能，降低蒸汽的消耗，形成多效蒸發。
權利要求書
1.一種自動去除泡沫的污水處理低溫四效精餾器，其特征在于：包括進料泵，以及進料泵下游端順次連接的管式預熱器、Ⅳ效分離器、板式換熱器、Ⅰ效分離器、Ⅱ效分離器、Ⅲ效分離器，Ⅲ效分離器出料端順次連接強制循環泵、分配器和若干個并連的蒸發器列管；每個所述分離器中安裝有捕沫裝置；進料泵將物料泵送順次經過管式預熱器、Ⅳ效分離器、板式換熱器、Ⅰ效分離器、Ⅱ效分離器、Ⅲ效分離器，物料從Ⅲ效分離器出來后，由強制循環泵泵送到分配器，再由分配器分配到若干個并連的蒸發器列管中，物料在重力和自蒸發形成的二次蒸汽的作用下形成膜狀自上而下流動，同時物料薄膜與列管外壁蒸汽發生熱量交換，使物料中的水分受熱蒸發，穩定的溫差和傳熱面積，形成穩定的水分蒸發量，被蒸發的水分所形成的二次蒸汽被多次利用，最大限度的利用熱能，降低蒸汽的消耗，形成多效蒸發。
2.根據權利要求1所述的自動去除泡沫的污水處理低溫四效精餾器，其特征在于：所述第Ⅳ效分離器的二次蒸汽出口端順次連接預熱器和表面冷凝器；所述預熱器的水路管道連接待蒸發的廢水料液，廢水料液在預熱器中吸收二次蒸汽的熱能，廢水料液溫度升高，預熱器中的二次蒸汽的汽量減小，減輕了表面冷凝器的負擔。
3.根據權利要求1所述的自動去除泡沫的污水處理低溫四效精餾器，其特征在于：所述Ⅰ效分離器的冷凝水單獨用泵提出，作為鍋爐離子水用或工藝調配用水。
4.根據權利要求1所述的自動去除泡沫的污水處理低溫四效精餾器，其特征在于：所述Ⅰ效分離器、Ⅱ效分離器和Ⅲ效分離器的加熱室和分離室均改為雙通道，并設計有精餾段。
5.根據權利要求1所述的自動去除泡沫的污水處理低溫四效精餾器，其特征在于：所述Ⅰ效分離器、Ⅱ效分離器和Ⅲ效分離器的分離室的料液分配盤采用兩級分配方式，第一級分配盤將管路進入的單管料液流均勻分配成9束液流，使進入第二級分配盤的料液在各方位均等分配，第二級分配盤再將各處的料液均勻分配到各個管束，第二級分配盤上對應每個管束圓周方向均勻分配有6個進料孔；增加管束中料液流量。
6.根據權利要求1所述的自動去除泡沫的污水處理低溫四效精餾器，其特征在于：所述蒸發器進入各效體管束的料液采用強制循環方式，將Ⅰ效分離器、Ⅱ效分離器、Ⅲ效分離器的蒸發室分隔雙段進出料，用泵的強力沖刷來作為輔助降低粘壁的手段。
7.根據權利要求1所述的自動去除泡沫的污水處理低溫四效精餾器，其特征在于：所述捕沫器由兩部分組成，第一部分為錐形反射屏，第二部分為不銹鋼捕沫網。
發明內容

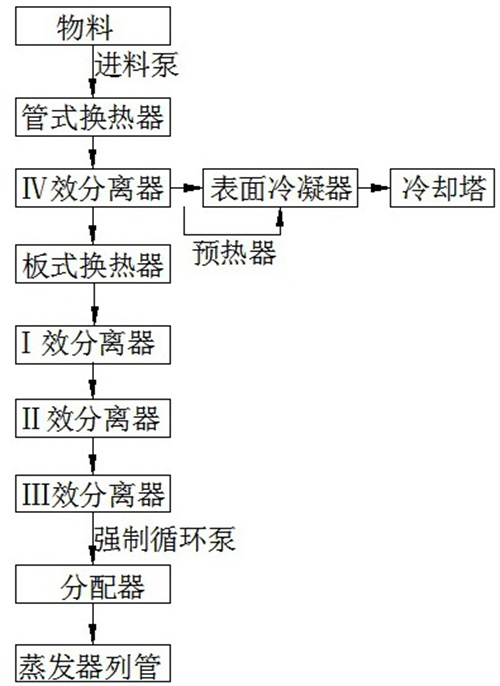

為了解決上述技術問題，本發明提供一種自動去除泡沫的污水處理低溫四效精餾器，其具體技術方案如下：一種自動去除泡沫的污水處理低溫四效精餾器，包括進料泵，以及進料泵下游端順次連接的管式預熱器、Ⅳ效分離器、板式換熱器、Ⅰ效分離器、Ⅱ效分離器、Ⅲ效分離器，Ⅲ效分離器出料端順次連接強制循環泵、分配器和若干個并連的蒸發器列管；每個所述分離器中安裝有捕沫裝置；進料泵將物料泵送順次經過管式預熱器、Ⅳ效分離器、板式換熱器、Ⅰ效分離器、Ⅱ效分離器、Ⅲ效分離器，物料從Ⅲ效分離器出來后，由強制循環泵泵送到分配器，再由分配器分配到若干個并連的蒸發器列管中，物料在重力和自蒸發形成的二次蒸汽的作用下形成膜狀自上而下流動，同時物料薄膜與列管外壁蒸汽發生熱量交換，使物料中的水分受熱蒸發，穩定的溫差和傳熱面積，形成穩定的水分蒸發量，被蒸發的水分所形成的二次蒸汽被多次利用，最大限度的利用熱能，降低蒸汽的消耗，形成多效蒸發。
進一步的，所述第Ⅳ效分離器的二次蒸汽出口端順次連接預熱器和表面冷凝器；所述預熱器的水路管道連接待蒸發的廢水料液，廢水料液在預熱器中吸收二次蒸汽的熱能，廢水料液溫度升高，預熱器中的二次蒸汽的汽量減小，減輕了表面冷凝器的負擔。
進一步的，所述Ⅰ效分離器的冷凝水單獨用泵提出，作為鍋爐離子水用或工藝調配用水。
進一步的，所述Ⅰ效分離器、Ⅱ效分離器和Ⅲ效分離器的加熱室和分離室均改為雙通道，并設計有精餾段。
進一步的，所述Ⅰ效分離器、Ⅱ效分離器和Ⅲ效分離器的分離室的料液分配盤采用兩級分配方式，第一級分配盤將管路進入的單管料液流均勻分配成9束液流，使進入第二級分配盤的料液在各方位均等分配，第二級分配盤再將各處的料液均勻分配到各個管束，第二級分配盤上對應每個管束圓周方向均勻分配有6個進料孔；增加管束中料液流量。
進一步的，所述蒸發器進入各效體管束的料液采用強制循環方式，將Ⅰ效分離器、Ⅱ效分離器、Ⅲ效分離器的蒸發室分隔雙段進出料，用泵的強力沖刷來作為輔助降低粘壁的手段。
進一步的，所述捕沫器由兩部分組成，第一部分為錐形反射屏，第二部分為不銹鋼捕沫網，錐形反射屏為網狀材料卷曲制成。
本發明的有益效果是：每效采用多級分離器進行分離，并且分離器高度為常規的1.25倍，使分離過程中可能進入后續工段的泡沫量大大減少。實踐證明，劇烈的汽相分離過程容易產生大量泡沫，采用多級分離，分離過程比較平穩，不但分離比較徹底而且泡沫會大大減小，廢水蒸發器每效設計成雙分離器結構，使每效分離過程分兩段進行，既分離徹底又降低了分離過程中進入后續工段的泡沫。該蒸發器總共有七臺分離器，而常規蒸發器只有四臺分離器。
在每個分離器中安裝有特制的捕沫裝置。分離器在分離蒸汽過程中，難免會產生一些泡沫，在分離器內的上部安裝有一個裝置，叫做捕沫器，捕沫器由兩部分組成，第一部分為錐形反射屏，第二部分為不銹鋼捕沫網，泡沫遇到兩級捕沫裝置就會被反射回或破裂，不會跑入二次蒸汽中去進入下一工段，從而有效降低冷凝水中COD的含量。
低溫四效精餾器設計有精餾段，能夠進一步降低蒸餾液出水的濃度，效率更高，處理成本更低。
（發明人：韓洵）
