公布日：2022.06.28
申請日：2022.04.01
分類號：C02F1/52(2006.01)I
摘要
本發明公開了一種工業廢水自流式自動加藥處理裝置及其使用方法，包括安裝座，所述安裝座頂部的右側固定連接有工業廢水處理箱，所述工業廢水處理箱的頂部固定連接有加藥裝置，所述工業廢水處理箱內腔的背面固定連接有pH探頭。本發明通過設置輸料管，起到了將加藥裝置內部的物料輸送至工業廢水處理箱內部的效果，通過出水管，用于將工業廢水處理箱內部的藥液進行傳輸，并對藥液均勻的噴入廢水中，通過設置流量計，用于對藥液的攝入量進行計量，進而方便工作人員對藥量進行記錄，解決了在對工業廢水進行處理時，由于廢水中含有大量的有害物質及化學成分，如不謹慎處理，容易對環境造成污染，情況嚴重時可能對人們身體帶來危害，因此需要對污水投料來中和水質中有害物質的問題。
權利要求書

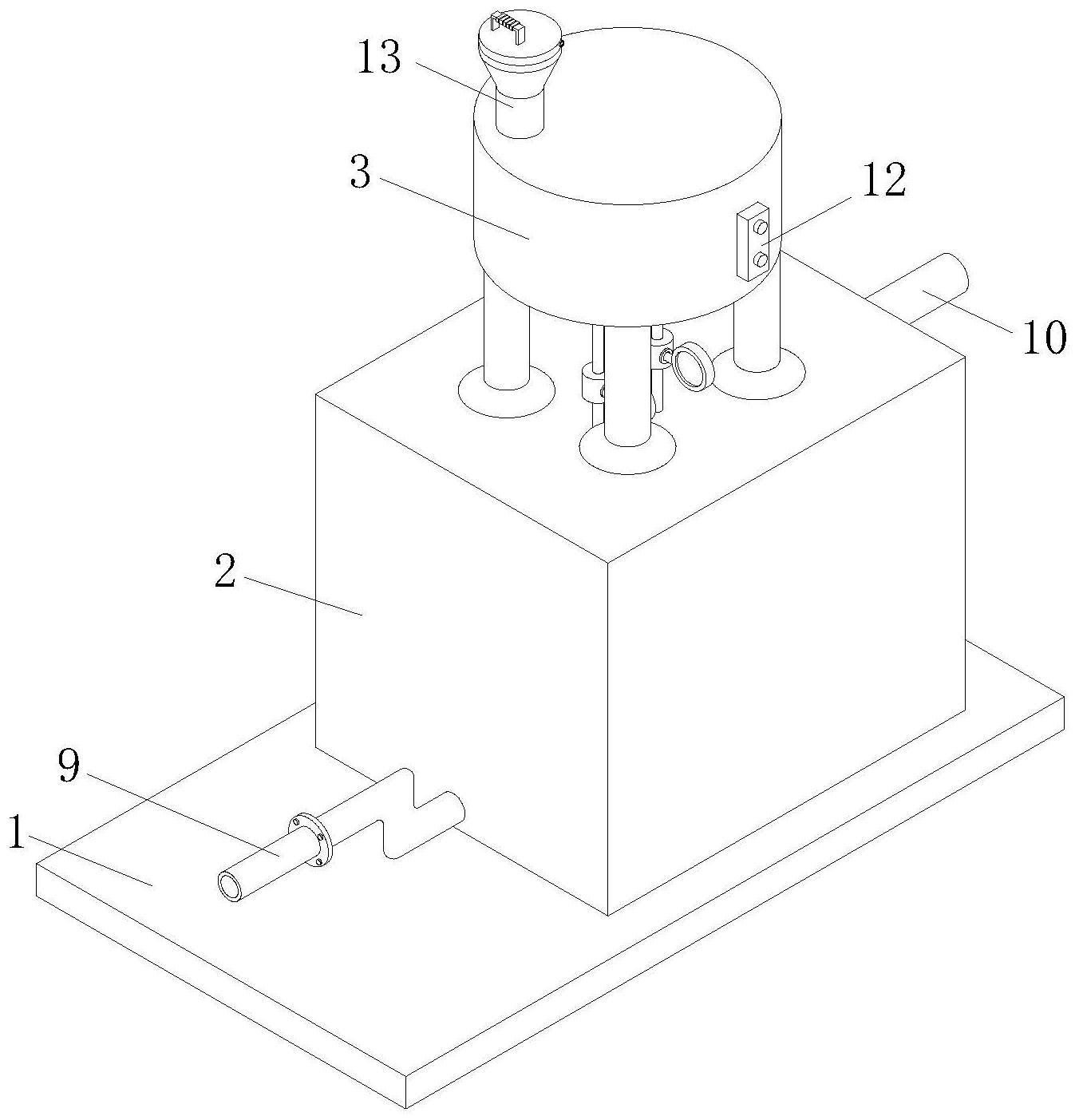

1.一種工業廢水自流式自動加藥處理裝置，包括安裝座(1)，其特征在于：所述安裝座(1)頂部的右側固定連接有工業廢水處理箱(2)，所述工業廢水處理箱(2)的頂部固定連接有加藥裝置(3)，所述工業廢水處理箱(2)內腔的背面固定連接有pH探頭(5)，所述工業廢水處理箱(2)內腔的底部和頂部的兩側均固定連接有擋板(4)，上端所述擋板(4)的左側和工業廢水處理箱(2)內腔的右側均固定連接有檢測計(6)，所述檢測計(6)的頂部連通有出藥管(7)，所述出藥管(7)的頂部貫穿工業廢水處理箱(2)并與加藥裝置(3)連通，所述出藥管(7)位于工業廢水處理箱(2)外部一端的表面設置有流量計(8)，所述出藥管(7)表面的下端設置有自動閥(16)，所述工業廢水處理箱(2)的左側連通有出水管(9)，所述工業廢水處理箱(2)的右側連通有進水管(10)。
2.根據權利要求1所述的一種工業廢水自流式自動加藥處理裝置，其特征在于：所述加藥裝置(3)頂部的左側連通有進料斗(13)，所述進料斗(13)的頂部通過轉軸活動連接有密封蓋(14)，且密封蓋(14)與進料斗(13)配合。
3.根據權利要求2所述的一種工業廢水自流式自動加藥處理裝置，其特征在于：所述密封蓋(14)的頂部固定連接有把手(15)，所述把手(15)的表面設置有防滑套(11)。
4.根據權利要求1所述的一種工業廢水自流式自動加藥處理裝置，其特征在于：所述擋板(4)采用橡膠材質制成，且擋板(4)呈傾斜狀設置于工業廢水處理箱(2)的內腔。
5.根據權利要求1所述的一種工業廢水自流式自動加藥處理裝置，其特征在于：所述加藥裝置(3)的正面固定連接有控制開關(12)，且控制開關(12)與檢測計(6)電性連接。
6.根據權利要求1-5任意一項所述的一種工業廢水自流式自動加藥處理裝置的使用方法，其特征在于：其使用方法如下步驟：A、首先將所需要投放到廢水中的物料通過進料斗(13)倒入內加藥裝置(3)的內部，然后將密封蓋(14)與進料斗(13)合并通過控制開關(12)開啟檢測計(6)，通過檢測計(6)自動調節進藥量，當藥量達到設定要求后自動關閉，之后通過出藥管(7)將加藥裝置(3)內部的藥液傳輸至工業廢水處理箱(2)的內部，以此對藥液進行加工處理；B、物料混合完成后，通過輸料管出藥管(7)表面的流量計(8)使對藥液的攝入量進行計算，以此便于工作人員進行計量，接著通過進水管(10)將水輸送至工業廢水處理箱(2)的內腔，之后通過三個擋板(4)的配合將物料與水進行混合；C、在再對廢水進行投料時，通過出水管(9)將混合完成的物料進行排出，以此可將物料均勻的噴入廢水中。
發明內容
本發明的目的在于提供一種工業廢水自流式自動加藥處理裝置及其使用方法，具備投料均勻的優點，解決了在對工業廢水進行處理時，由于廢水中含有大量的有害物質及化學成分，如不謹慎處理，容易對環境造成污染，情況嚴重時可能對人們身體帶來危害，因此需要對污水投料來中和水質中有害物質的問題。
為實現上述目的，本發明提供如下技術方案：一種工業廢水自流式自動加藥處理裝置，包括安裝座，所述安裝座頂部的右側固定連接有工業廢水處理箱，所述工業廢水處理箱的頂部固定連接有加藥裝置，所述工業廢水處理箱內腔的背面固定連接有pH探頭，所述工業廢水處理箱內腔的底部和頂部的兩側均固定連接有擋板，上端所述擋板的左側和工業廢水處理箱內腔的右側均固定連接有檢測計，所述檢測計的頂部連通有出藥管，所述出藥管的頂部貫穿工業廢水處理箱并與加藥裝置連通，所述出藥管位于工業廢水處理箱外部一端的表面設置有流量計，所述表面的下端設置有自動閥，所述工業廢水處理箱的左側連通有出水管，所述工業廢水處理箱的右側連通有進水管。
優選的，所述加藥裝置頂部的左側連通有進料斗，所述進料斗的頂部通過轉軸活動連接有密封蓋，且密封蓋與進料斗配合。
優選的，所述密封蓋的頂部固定連接有把手，所述把手的表面設置有防滑套。
優選的，所述擋板采用橡膠材質制成，且擋板呈傾斜狀設置于工業廢水處理箱的內腔。
優選的，所述加藥裝置的正面固定連接有控制開關，且控制開關與檢測計電性連接。
其使用方法如下步驟：
A、首先將所需要投放到廢水中的物料通過進料斗倒入內加藥裝置的內部，然后將密封蓋與進料斗合并通過控制開關開啟檢測計，通過檢測計自動調節進藥量，當藥量達到設定要求后自動關閉，之后通過出藥管將加藥裝置內部的藥液傳輸至工業廢水處理箱的內部，以此對藥液進行加工處理；
B、物料混合完成后，通過輸料管出藥管表面的流量計使對藥液的攝入量進行計算，以此便于工作人員進行計量，接著通過進水管將水輸送至工業廢水處理箱的內腔，之后通過三個擋板的配合將物料與水進行混合；
C、在再對廢水進行投料時，通過出水管將混合完成的物料進行排出，以此可將物料均勻的噴入廢水中。
與現有技術相比，本發明的有益效果如下：1、本發明通過設置輸料管，起到了將加藥裝置內部的物料輸送至工業廢水處理箱內部的效果，通過出水管，用于將工業廢水處理箱內部的藥液進行傳輸，并對藥液均勻的噴入廢水中，通過設置流量計，用于對藥液的攝入量進行計量，進而方便工作人員對藥量進行記錄，通過設置檢測計，用于配合出藥管將加藥裝置內部的藥液輸送至工業廢水處理箱的內部進行存儲，以此可隨時進行使用，解決了在對工業廢水進行處理時，由于廢水中含有大量的有害物質及化學成分，如不謹慎處理，容易對環境造成污染，情況嚴重時可能對人們身體帶來危害的問題。
（發明人：黃亞軍;郭家才）
