公布日：2022.05.13
申請日：2022.02.18
分類號：C02F3/30(2006.01)I
摘要
本發明公開了一種卡魯塞爾氧化溝升級改造的方法，包括經過預處理的污水通過厭氧池進水管進入?yún)捬醭�，厭氧池建于卡魯塞爾氧化溝前，厭氧池出水管、厭氧池進水管、污泥回流管和放空管與厭氧池相連接，經過厭氧池處理后的污水通過氧化溝進水管進入卡魯塞爾氧化溝的前端，卡魯塞爾氧化溝在立式曝氣機的下游安裝微孔曝氣器，形成富氧混合曝氣區，氧化溝進水管和氧化溝出水管與卡魯塞爾氧化溝相連接。本發明簡單有效，成本低廉，是一種卡魯塞爾氧化溝升級改造的方法，該方法改造后的卡魯塞爾氧化溝采用可調的底部曝氣和表面曝氣相結合的方式提高了供氧率，并增設潛水推流器、溶氧儀等設備，提高了污染率的去除率，有效改善了出水水質。
權利要求書
1.一種卡魯塞爾氧化溝升級改造的方法，其特征在于：經過預處理的污水通過厭氧池進水管（17）進入?yún)捬醭兀?/span>13），厭氧池（13）建于卡魯塞爾氧化溝前，厭氧池出水管（16）、厭氧池進水管（17）、污泥回流管（18）和放空管（19）與厭氧池（13）相連接，經過厭氧池（13）處理后的污水通過氧化溝進水管（7）進入卡魯塞爾氧化溝的前端，卡魯塞爾氧化溝在立式曝氣機的下游安裝微孔曝氣器（5），形成富氧混合曝氣區（2），氧化溝進水管（7）、氧化溝出水管（8）與卡魯塞爾氧化溝相連接。
2.根據權利要求1所述的一種卡魯塞爾氧化溝升級改造的方法，其特征在于：所述的厭氧池（13）建于卡魯塞爾氧化溝前，厭氧池出水管（16）、厭氧池進水管（17）、污泥回流管（18）和放空管（19）與厭氧池（13）相連接，厭氧池（13）內部設置隔墻（14）和潛水推流器（15），隔墻（14）位于池子中間豎向設置，潛水推流器（15）安裝于走道板上。
3.根據權利要求1所述的一種卡魯塞爾氧化溝升級改造的方法，其特征在于：所述的缺氧區（12）為立式曝氣機（1）上游的低能量區，缺氧區（12）設置潛水推流器（10）和溶氧儀（9），潛水推流器（10）安裝于卡魯塞爾氧化溝的走道板上，溶氧儀（9）采用浸入式安裝，支架固定在池子混凝土墻壁上。
4.根據權利要求1所述的一種卡魯塞爾氧化溝升級改造的方法，其特征在于：所述的富氧混合曝氣區（2）為立式曝氣機（1）和微孔曝氣器（5）共同作用形成的一個好氧區，其中立式曝氣機（1）設置在卡魯塞爾氧化溝的兩端，微孔曝氣器（5）設置于卡魯塞爾氧化溝的底部，微孔曝氣器（5）通過三通安裝于ABS曝氣支管（4）上，ABS曝氣支管（4）與ABS曝氣干管（3）相連接，ABS曝氣干管通過管制管道連接風機。
發明內容
為了克服上述現有卡魯塞爾氧化溝工藝中存在的不足，滿足日趨嚴格的廢水排放標準要求，本發明提供了一種卡魯塞爾氧化溝升級改造的方法，通過對卡魯塞爾氧化溝進行底部曝氣和設備改造，解決了污泥沉積問題，并提高工藝的曝氣效率，使出水能夠穩定達標排放。

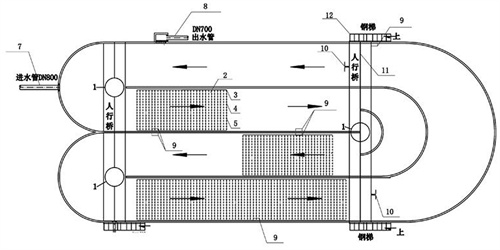

本發明的目的是這樣實現的：一種卡魯塞爾氧化溝升級改造的方法，其特征在于：經過預處理的污水通過厭氧池進水管17進入?yún)捬醭?/span>13，厭氧池13建于卡魯塞爾氧化溝前，厭氧池出水管16、厭氧池進水管17、污泥回流管18和放空管19與厭氧池13相連接，經過厭氧池13處理后的污水通過氧化溝進水管7進入卡魯塞爾氧化溝的前端，卡魯塞爾氧化溝在立式曝氣機1的下游安裝微孔曝氣器5，形成富氧混合曝氣區2，氧化溝進水管7、氧化溝出水管8與卡魯塞爾氧化溝相連接。
所述的厭氧池13建于卡魯塞爾氧化溝前，厭氧池出水管16、厭氧池進水管17、污泥回流管18和放空管19與厭氧池13相連接，厭氧池13內部設置隔墻14和潛水推流器15，隔墻14位于池子中間豎向設置，潛水推流器15安裝于走道板上。
所述的缺氧區12為立式曝氣機1上游的低能量區，缺氧區12設置潛水推流器10和溶氧儀9，潛水推流器10安裝于卡魯塞爾氧化溝的走道板上，溶氧儀9采用浸入式安裝，支架固定在池子混凝土墻壁上。
所述的富氧混合曝氣區2為立式曝氣機1和微孔曝氣器5共同作用形成的一個好氧區，其中立式曝氣機1設置在卡魯塞爾氧化溝的兩端，微孔曝氣器5設置于卡魯塞爾氧化溝的底部，微孔曝氣器5通過三通安裝于ABS曝氣支管4上，ABS曝氣支管4與ABS曝氣干管3相連接，ABS曝氣干管通過鋼制管道連接風機。
積極有益效果：本發明為一種卡魯塞爾氧化溝升級改造的方法，改造后的卡魯塞爾氧化溝采用可調的底部曝氣和表面曝氣相結合的方式提高了供氧率，并增設潛水推流器、溶氧儀等設備，提高了污染率的去除率，有效改善了出水水質。
（發明人：劉峻;劉從彬;丁颯;王園園;孫志華;張潔;逯通）
