公布日：2023.06.23
申請日：2023.02.27
分類號：C02F1/52(2023.01)I;C02F1/00(2023.01)I;C02F11/122(2019.01)I;C02F103/28(2006.01)N
摘要
本發明公開了一種造紙工藝污水處理用回收裝置，包括污水處理箱體，所述污水處理箱體的下端外表面安裝有箱體支撐座，所述污水處理箱體的上端固定連通有造紙污水反應箱，所述造紙污水反應箱的上端外表面開設有紙料進料口，所述污水處理箱體的下端設置有排水管道，所述造紙污水反應箱的內部設置有固液反應混合機構，所述污水處理箱體的內部活動安裝有固態物質回收機構。本發明，具有實用性強和通過粗料過濾網板對廢水中的粗料固態物質進行初步的過濾，配合細料過濾網板的設置，較粗料過濾網板的目數更小，實現對造紙廢水中的較細紙纖維和固態物質再次進行過濾，實現雙重的過濾效果，提升固液分離的質量和效率的特點。
權利要求書

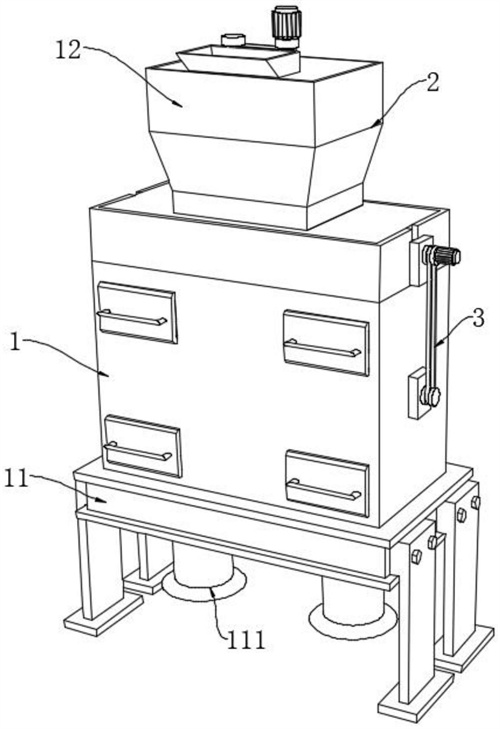

1.一種造紙工藝污水處理用回收裝置，包括污水處理箱體（1），其特征在于：所述污水處理箱體（1）的下端外表面安裝有箱體支撐座（11），所述污水處理箱體（1）的上端固定連通有造紙污水反應箱（12），所述造紙污水反應箱（12）的上端外表面開設有紙料進料口（121），所述污水處理箱體（1）的下端設置有排水管道（111），所述造紙污水反應箱（12）的內部設置有固液反應混合機構（2），所述污水處理箱體（1）的內部活動安裝有固態物質回收機構（3）；所述固液反應混合機構（2）包括有驅動單元和混合攪拌單元，所述驅動單元的輸出端外表面與混合攪拌單元的一端固定連接；所述固態物質回收機構（3）包括有固液分離單元和固體物質回收單元，所述固液分離單元包括有粗料過濾組件和細料過濾組件，所述粗料過濾組件設置在細料過濾組件的正上方位置。
2.根據權利要求1所述的一種造紙工藝污水處理用回收裝置，其特征在于：所述驅動單元包括有驅動電機一（211），所述驅動電機一（211）的輸出端固定連接有主動轉輪一（212），所述主動轉輪一（212）的一側外表面設置有從動轉輪二（213），所述從動轉輪二（213）的外表面與主動轉輪一（212）的外表面通過皮帶轉動連接。
3.根據權利要求2所述的一種造紙工藝污水處理用回收裝置，其特征在于：所述混合攪拌單元包括有轉動連接軸桿（221），所述轉動連接軸桿（221）的一端與主動轉輪一（212）的中心內表面連接，且所述轉動連接軸桿（221）與驅動電機一（211）的輸出端為同軸。
4.根據權利要求3所述的一種造紙工藝污水處理用回收裝置，其特征在于：所述混合攪拌單元還包括有攪拌流動拍板（222）和紙纖維攪拌輪（223），所述攪拌流動拍板（222）的外表面均勻開設有通孔（2221），所述攪拌流動拍板（222）與紙纖維攪拌輪（223）的內表面分別與轉動連接軸桿（221）的外表面固定連接，所述攪拌流動拍板（222）與紙纖維攪拌輪（223）之間呈交錯式分布，所述造紙污水反應箱（12）的下表面設置有控制開關閥門（224），所述造紙污水反應箱（12）的下端外表面與污水處理箱體（1）的上頂面相互連通。
5.根據權利要求4所述的一種造紙工藝污水處理用回收裝置，其特征在于：所述固液分離單元包括有驅動電機二（311）、粗料過濾網板（3113）和細料過濾網板（3133），所述驅動電機二（311）的內側面固定連接有與污水處理箱體（1）的外表面固定連接的側邊固定塊（314），所述驅動電機二（311）的輸出軸上固定連接有與側邊固定塊（314）內表面轉動連接的雙向螺紋桿一（3111）。
6.根據權利要求5所述的一種造紙工藝污水處理用回收裝置，其特征在于：所述驅動電機二（311）的輸出軸上固定連接有主動轉輪二（312），所述主動轉輪二（312）的一側外表面活動連接有從動轉動輪二（313），所述主動轉輪二（312）的外表面與從動轉動輪二（313）的外表面通過皮帶轉動連接，所述從動轉動輪二（313）的中心軸上固定連接有雙向螺紋桿二（3131）。
7.根據權利要求6所述的一種造紙工藝污水處理用回收裝置，其特征在于：所述雙向螺紋桿一（3111）與雙向螺紋桿二（3131）的上方分別設置有與側邊固定塊（314）內表面固定連接的限位桿一（3112）和限位桿二（3132）。
8.根據權利要求7所述的一種造紙工藝污水處理用回收裝置，其特征在于：所述限位桿一（3112）與限位桿二（3132）的中心外表面分別固定安裝有輔助限位的中心固定板（3114），所述中心固定板（3114）的兩側分別設置有與中心固定板（3114）為對稱軸分布的限位滑塊（3115），所述限位滑塊（3115）的內表面與雙向螺紋桿一（3111）的外表面螺紋連接。
9.根據權利要求8所述的一種造紙工藝污水處理用回收裝置，其特征在于：所述限位滑塊（3115）的下端外表面分別固定連接有與粗料過濾網板（3113）和細料過濾網板（3133）上表面活動連接有清潔刮板（3116），所述粗料過濾網板（3113）、細料過濾網板（3133）的兩端外表面分別固定連接有紙纖維斜向?qū)Я靼澹?/span>315）。
10.根據權利要求1所述的一種造紙工藝污水處理用回收裝置，其特征在于：所述固體物質回收單元包括有固態物質收集屜（321），所述固態物質收集屜（321）的前端外表面固定安裝有拉環（3211），所述固態物質收集屜（321）的內表面設置有收集腔（322），所述收集腔（322）的內腔底面均勻開設有濾水孔（3221），所述固態物質收集屜（321）的內側面固定安裝有液壓組件（323），所述液壓組件（323）的輸出端固定連接有壓濾板（324）。
發明內容
本發明的目的在于提供一種造紙工藝污水處理用回收裝置，以解決上述背景技術中提出的問題。
為了解決上述技術問題，本發明提供如下技術方案：一種造紙工藝污水處理用回收裝置，包括污水處理箱體，所述污水處理箱體的下端外表面安裝有箱體支撐座，所述污水處理箱體的上端固定連通有造紙污水反應箱，所述造紙污水反應箱的上端外表面開設有紙料進料口，所述污水處理箱體的下端設置有排水管道，所述造紙污水反應箱的內部設置有固液反應混合機構，所述污水處理箱體的內部活動安裝有固態物質回收機構；所述固液反應混合機構包括有驅動單元和混合攪拌單元，所述驅動單元的輸出端外表面與混合攪拌單元的一端固定連接；所述固態物質回收機構包括有固液分離單元和固體物質回收單元，所述固液分離單元包括有粗料過濾組件和細料過濾組件，所述粗料過濾組件設置在細料過濾組件的正上方位置。
根據上述技術方案，所述驅動單元包括有驅動電機一，所述驅動電機一的輸出端固定連接有主動轉輪一，所述主動轉輪一的一側外表面設置有從動轉輪二，所述從動轉輪二的外表面與主動轉輪一的外表面通過皮帶轉動連接。
根據上述技術方案，所述混合攪拌單元包括有轉動連接軸桿，所述轉動連接軸桿的一端與主動轉輪一的中心內表面連接，且所述轉動連接軸桿與驅動電機一的輸出端為同軸。
根據上述技術方案，所述混合攪拌單元還包括有攪拌流動拍板和紙纖維攪拌輪，所述攪拌流動拍板的外表面均勻開設有通孔，所述攪拌流動拍板與紙纖維攪拌輪的內表面分別與轉動連接軸桿的外表面固定連接，所述攪拌流動拍板與紙纖維攪拌輪之間呈交錯式分布，所述造紙污水反應箱的下表面設置有控制開關閥門，所述造紙污水反應箱的下端外表面與污水處理箱體的上頂面相互連通。
根據上述技術方案，所述固液分離單元包括有驅動電機二、粗料過濾網板和細料過濾網板，所述驅動電機二的內側面固定連接有與污水處理箱體的外表面固定連接的側邊固定塊，所述驅動電機二的輸出軸上固定連接有與側邊固定塊內表面轉動連接的雙向螺紋桿一。
根據上述技術方案，所述驅動電機二的輸出軸上固定連接有主動轉輪二，所述主動轉輪二的一側外表面活動連接有從動轉動輪二，所述主動轉輪二的外表面與從動轉動輪二的外表面通過皮帶轉動連接，所述從動轉動輪二的中心軸上固定連接有雙向螺紋桿二。
根據上述技術方案，所述雙向螺紋桿一與雙向螺紋桿二的上方分別設置有與側邊固定塊內表面固定連接的限位桿一和限位桿二。
根據上述技術方案，所述限位桿一與限位桿二的中心外表面分別固定安裝有輔助限位的中心固定板，所述中心固定板的兩側分別設置有與中心固定板為對稱軸分布的限位滑塊，所述限位滑塊的內表面與雙向螺紋桿一的外表面螺紋連接。
根據上述技術方案，所述限位滑塊的下端外表面分別固定連接有與粗料過濾網板和細料過濾網板上表面活動連接有清潔刮板，所述粗料過濾網板、細料過濾網板的兩端外表面分別固定連接有紙纖維斜向?qū)Я靼濉?/span>
根據上述技術方案，所述固體物質回收單元包括有固態物質收集屜，所述固態物質收集屜的前端外表面固定安裝有拉環，所述固態物質收集屜的內表面設置有收集腔，所述收集腔的內腔底面均勻開設有濾水孔，所述固態物質收集屜的內側面固定安裝有液壓組件，所述液壓組件的輸出端固定連接有壓濾板。
與現有技術相比，本發明所達到的有益效果是：1、本發明，通過設置有驅動單元和混合攪拌單元，實現了對造紙廢水中的紙纖維和固態雜質進行高效攪碎，通過驅動電機一、主動轉輪一與從動轉輪二之間共同配合，驅動主動轉輪一與從動轉輪二之間通過皮帶轉動，帶動轉動連接軸桿旋轉，在旋轉扭力的作用，攪拌流動拍板和紙纖維攪拌輪之間呈交錯式勻速攪拌，保證對造紙污水反應箱內腔中的固態物質進行混合攪拌，通過通孔的開設，確保造紙污水反應箱內部的混凝混合藥劑和造紙廢水充分混合的同時，減小攪拌流動拍板轉動時的阻力，提升造紙廢水中的固態物質的攪拌混合速度，提高混合的工作效率。
2、本發明，通過設置有粗料過濾組件和細料過濾組件，解決了造紙廢水內部固定物質和清水相互分離的問題，通過粗料過濾網板對廢水中的粗料固態物質進行初步的過濾，配合細料過濾網板的設置，較粗料過濾網板的目數更小，實現對造紙廢水中的較細紙纖維和固態物質再次進行過濾，實現雙重的過濾效果，提升固液分離的質量和效率。
3、本發明，通過設置有固體物質回收單元，解決了造紙廢水中的纖維還需人工進行后續的清理，導致清理強度大，工作人員的勞動強度增加的問題，通過驅動電機二的設置，驅動主動轉輪二與從動轉動輪二之間通過皮帶轉動，帶動雙向螺紋桿一與雙向螺紋桿二同時旋轉，配合限位桿一和限位桿二的限位效果，能夠帶動清潔刮板對粗料過濾網板和細料過濾網板表面濾出的固態物質向兩邊同時進行清刮，清理效率高，實用性強。
4、本發明，通過設置有固態物質收集屜，實現對過濾后的紙纖維和固態物質進行統一收集，通過液壓組件和壓濾板之間的相互配合，能夠?qū)κ占募埨w維進行壓濾，增加固態物質收集屜承接的空間，提升使用時的空間率，便于抽出，減輕工作人員清掃的壓力，提升污水處理和回收的效率。
（發明人：金美菊）
