公布日：2022.09.30
申請日：2022.06.27
分類號：B09B3/38(2022.01)I;B09B3/40(2022.01)I;B09B3/70(2022.01)I;C22B7/00(2006.01)I;C22B7/02(2006.01)I;F23G5/16(2006.01)I;F23G5/44(2006.01)I;F23G5/46
(2006.01)I;F23G7/06(2006.01)I;F23J15/02(2006.01)I;F23J15/04(2006.01)I;F23J15/06(2006.01)I;B09B101/30(2022.01)N
摘要
本發明涉及一種協同污泥和鋁灰的生活垃圾焚燒飛灰高溫熔融處理方法，屬于危廢處理處理技術領域。本發明公開了一種協同污泥和鋁灰的生活垃圾焚燒飛灰高溫熔融處理方法，本發明的處理方法主要是首先將生活垃圾焚燒飛灰、鋁灰和污泥經過預處理同時控制含水量，然后在熔融爐進行高溫氣化熔融處理、在熔渣調質爐進行調質后急冷成型、在二燃室中進行燃燒處理，最后進行煙氣凈化、二次飛灰處理與資源化利用。本發明的處理方法充分利用生活垃圾焚燒飛灰、鋁灰和污泥三種大宗固廢中的有效成分實現廢棄物解毒和資源化利用，降低能源和資源消耗，處理產物可結合應用場景實現多路徑、高附加值的資源化利用，實現資源綠色循環利用。
權利要求書

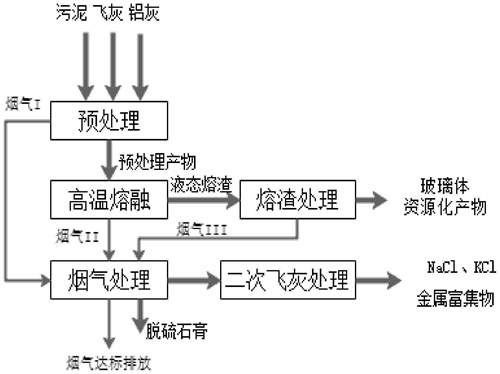

1.一種協同污泥和鋁灰的生活垃圾焚燒飛灰高溫熔融處理方法，其特征在于，所述方法包括如下步驟：(1)預處理：將生活垃圾焚燒飛灰、鋁灰和污泥在混煉機中進行攪拌混合，烘干脫水后形成含水率不高于15％～30％的預處理產物和煙氣Ⅰ，所述預處理產物為顆粒狀或塊狀；(2)高溫熔融：將步驟(1)中制備的預處理產物送入熔融爐中，在1300～1500℃下、還原氣氛中進行氣化熔融，得到液態熔渣和煙氣Ⅱ；(3)熔渣處理：將步驟(2)中的液態熔渣流入熔渣調質爐中，在1300～1500℃下、氧化性氣氛中進行調質和氧化反應，反應結束后排出進行淬冷成型，得到資源化利用產物和煙氣Ⅲ；(4)煙氣處理：將所述煙氣Ⅰ、煙氣Ⅱ和煙氣Ⅲ送入二燃室進行燃燒處理后，進入空預器中降溫至800～950℃后噴入PNCR脫硝劑去除煙氣中氮氧化物，再急冷降溫至150～200℃，經除塵器除塵后得到二次飛灰和除塵后煙氣，所述除塵后煙氣再依次經過活性炭固定床吸附揮發性重金屬、水洗脫酸，得到混合酸和脫酸后煙氣，所述脫酸后煙氣經雙堿法脫硫得到脫硫石膏和脫硫煙氣，所述脫硫煙氣經過引風機后直接排放；(5)二次飛灰處理：將步驟(4)中除塵器中收集的所述二次飛灰依次進行水洗、水質凈化、蒸發結晶、重金屬提取處理，得到NaCl、KCl以及富含重金屬的污泥。
2.根據權利要求1所述的處理方法，其特征在于，步驟(1)中，所述飛灰為垃圾焚燒電廠或危廢焚燒處理中心的原灰或水洗后飛灰的任意一種或幾種，所述鋁灰為一次鋁灰或二次鋁灰，所述鋁灰通過螺旋輸送機送入混煉機；所述污泥的含水率為30～80％，污泥為市政污水處理污泥、垃圾焚燒廠滲濾液處理污泥或石油天然氣開采油泥、油屑中的任意一種或幾種；所述生活垃圾焚燒飛灰、鋁灰和污泥成分調控后CaO、SiO2、Al2O3成分質量比為27～36％:29～36％:18～24％；物料混合過程利用步驟(3)中淬冷成型過程產生的熱風或蒸汽實現物料加熱來提升物料反應速度；烘干脫水過程采用步驟(4)中冷卻換熱產生的飽和蒸汽實現間接烘干，飽和蒸汽換熱后的冷凝水經冷卻塔降溫后再返回步驟(4)中的循環冷卻使用；對物料混合和烘干過程物料中產生的氣體進行冷凝后形成的冷凝水送入垃圾電廠滲濾液處理站。
3.根據權利要求1所述的處理方法，其特征在于，步驟(2)中，所述熔融爐為等離子體氣化熔融爐、燃料型氣化熔融爐、直流電弧爐或交流電弧爐中的任意一種或幾種。
4.根據權利要求3所述的處理方法，其特征在于，所述氣化熔融爐中還原性氣氛產生方式具體為：控制進入熔融爐的氣體含氧量0～20％、向熔融爐中通入還原性氣體或者加入還原性固體物質，控制爐膛溫度1300～1500℃；所述還原性氣體為H2或CO，所述還原性固體為焦炭；所述氣化熔融爐在不同高度上設置有兩個排渣口，上部排渣口用于連續性或間歇性排出液態熔渣，下部排渣口用于定期排出熔池底部的含金屬熔渣，所述含金屬熔渣經冷卻后得到金屬富集物。
5.根據權利要求1所述的處理方法，其特征在于，步驟(3)中，所述熔渣調質爐采用電阻加熱爐或感應爐；所述淬冷成型為風冷、水冷或換熱降溫中的任意一種。
6.根據權利要求5所述的處理方法，其特征在于，所述熔渣調質爐中還包括添加CaF2來增加液態熔渣的流動性；所述熔渣調質爐內為氧化性氣氛、溫度控制在1300～1500℃，其中所述氧化性氣氛具體為：向熔池中通入空氣或富氧氣體來處理步驟(1)和(2)中未反應的物質，實現玻璃體渣達標；所述淬冷成型采用風冷、水淬設備或帶水冷換熱的對輥壓制成型設備，輸出玻璃體渣；；所述淬冷成型產生的熱風或蒸汽送入步驟(1)中的混合設備用以加熱混合物料。
7.根據權利要求1所述的處理方法，其特征在于，步驟(4)中，所述二燃室采用以天然氣或柴油為燃料的空氣預熱式燃燒器，其中二燃室中煙氣溫度大于1100℃、煙氣停留時間大于2s，其中二燃室的煙氣出口與空預器連接；步驟(1)中預處理產物的含氯量大于5％時，采用的急冷降溫設備為噴水急冷塔，通過噴入霧化水進行急冷降溫，步驟(1)中預處理產物的含氯量小于等于5％時，采用的急冷降溫設備為余熱鍋爐，輸出飽和蒸汽用于供熱、發電或為步驟(1)中物料烘干脫水處理提供熱量，處理后的冷凝水經冷卻塔冷卻后返回余熱鍋爐；所述急冷降溫設備中出口煙氣進入除塵器濾除煙氣中的固體顆粒物形成二次飛灰；所述除塵器中出口煙氣進入活性炭固定床以吸附煙氣中的易揮發性重金屬化合物和二噁英，其中易揮發性重金屬化合物中的重金屬為Hg或Pb；活性炭固定床中出口煙氣進入水洗塔進行水洗脫酸以脫除煙氣中易溶于水的酸性氣體和NH3，其中易溶于水的酸性氣體為HCl或HF。
8.根據權利要求7所述的處理方法，其特征在于，常溫空氣進入空預器與熱煙氣換熱后，送入二燃室燃燒器或步驟(1)的烘干過程中用于烘干物料，其中空預器后端安裝有PNCR脫硝系統噴槍陣列；常溫空氣進入空預器與高溫?zé)煔鈸Q熱后，空氣溫度升至200～300℃，高溫?zé)煔饨禍刂?/span>800～950℃；向800～950℃溫度區間的高溫?zé)煔鈬娙?/span>PNCR脫硝劑，使煙氣中氮氧化物含量降低至滿足排放標準要求；所述急冷降溫設備的入口煙氣溫度為800～950℃，出口煙氣溫度為150～200℃；所述水洗塔采取多級水洗串聯使用的方法，所述多級水洗串聯使用過程中后級脫酸水返回前級使用，最后一級采用工業水，第一級脫酸循環水的pH達到1～3的設定值時，排出混合酸用于二次飛灰的重金屬提取。
9.根據權利要求1所述的處理方法，其特征在于，步驟(4)中，水洗脫酸后的煙氣進入脫硫塔脫除煙氣中難溶入水的酸性氣體以滿足排放標準，其中難溶入水的酸性氣體為SO2；所述脫硫塔中采用Ca(OH)2和NaOH進行雙堿法脫硫，定期排出脫硫石膏。
10.根據權利要求1所述的處理方法，其特征在于，步驟(5)中，所述水洗、水質凈化、蒸發結晶、重金屬提取處理的具體操作步驟如下：(1)三級逆流水洗：將所述二次飛灰以1:3～6的水灰比進行三級逆流式水洗，水洗后壓濾得到洗灰水和濾渣；(2)水質凈化：向步驟(1)中的洗灰水中加入氫氧化鈉、碳酸鈉、硫化鈉、氫氧化鈣、氧化鈣中的任意一種或幾種作為混凝藥劑，沉淀分離后得到富含重金屬的污泥和上清液；(3)蒸發結晶：所述上清液采用MVR或多效蒸發工藝，分離得到蒸發冷凝水和質量滿足工業鹽標準的NaCl、KCl，其中蒸發冷凝水繼續用于步驟(1)中的逆流水洗；(4)重金屬提取：所述富含重金屬污泥和濾渣采用分步沉淀工藝分離得到金屬氫氧化物，加入權利要求1中步驟(4)產生的混合酸，將pH值調節為1～3，分步加入片堿調節pH值為4～10，在pH值為4～6、6～7、7～10的階段分步沉淀分離分別得到富含金屬氫氧化物的污泥和進入脫硫塔脫硫處理的堿性廢水；所述金屬氫氧化物中的金屬為Cu、Zn或Pb中的任意一種或幾種。
發明內容
有鑒于此，本發明的目的之一在于提供一種協同污泥和鋁灰的生活垃圾焚燒飛灰高溫熔融處理方法。
為達到上述目的，本發明提供如下技術方案：
1.一種生活垃圾焚燒飛灰協同污泥和鋁灰高溫熔融處理方法，所述方法包括如下步驟：
(1)預處理：將生活垃圾焚燒飛灰、鋁灰和污泥在混煉機中進行攪拌混合，烘干脫水后形成含水率不高于15％～30％的預處理產物和煙氣Ⅰ，所述預處理產物為顆粒狀或塊狀；
(2)高溫熔融：將步驟(1)中制備的預處理產物送入熔融爐中，在1300～1500℃下、還原氣氛中進行氣化熔融，得到液態熔渣和煙氣Ⅱ；
(3)熔渣處理：將步驟(2)中的液態熔渣流入熔渣調質爐中，在1300～1500℃下、氧化性氣氛中進行調質和氧化反應，反應結束后排出進行淬冷成型，得到資源化利用產物和煙氣Ⅲ；
(4)煙氣處理：將所述煙氣Ⅰ、煙氣Ⅱ和煙氣Ⅲ送入二燃室進行燃燒處理后，進入空預器中降溫至800～950℃后噴入PNCR脫硝劑去除煙氣中氮氧化物，再急冷降溫至150～200℃，經除塵器除塵后得到二次飛灰和除塵后煙氣，所述除塵后煙氣再依次經過活性炭固定床吸附揮發性重金屬、水洗脫酸，得到混合酸和脫酸后煙氣，所述脫酸后煙氣經雙堿法脫硫得到脫硫石膏和脫硫煙氣，所述脫硫煙氣經過引風機后直接排放；
(5)二次飛灰處理：將步驟(4)中除塵器中收集的所述二次飛灰依次進行水洗、水質凈化、蒸發結晶、重金屬提取處理，得到NaCl、KCl以及富含重金屬的污泥。
優選的，步驟(1)中，所述飛灰為垃圾焚燒電廠或危廢焚燒處理中心的原灰或水洗后飛灰的任意一種或幾種；所述鋁灰為一次鋁灰或二次鋁灰，所述鋁灰通過螺旋輸送機送入混煉機。
優選的，步驟(1)中，所述污泥的含水率為30～80％，污泥為市政污水處理污泥、垃圾焚燒廠滲濾液處理污泥或石油天然氣開采油泥油屑中的任意一種或幾種。
優選的，步驟(1)中，所述生活垃圾焚燒飛灰、鋁灰和污泥成分調控后CaO、SiO2、Al2O3成分質量比為27～36％:29～36％:18～24％。
優選的，步驟(1)中，物料混合過程利用步驟(3)中淬冷成型過程產生的熱風或蒸汽實現物料加熱來提升物料反應速度。
優選的，步驟(1)中，烘干脫水過程采用步驟(4)中冷卻換熱產生的飽和蒸汽實現間接烘干，飽和蒸汽換熱后的冷凝水經冷卻塔降溫后再返回步驟(4)中的循環冷卻使用。
優選的，步驟(1)中，對物料混合和烘干過程物料中產生的氣體進行冷凝后形成的冷凝水送入垃圾電廠滲濾液處理站。
優選的，步驟(2)中，所述熔融爐為等離子體氣化熔融爐、燃料型氣化熔融爐、直流電弧爐或交流電弧爐中的任意一種或幾種。
進一步優選的，所述氣化熔融爐中還原性氣氛產生方式具體為：控制進入熔融爐的氣體含氧量0～20％、向熔融爐中通入還原性氣體或者加入還原性固體物質，控制爐膛溫度1300～1500℃；所述還原性氣體為H2或CO，所述還原性固體為焦炭。
進一步優選的，所述氣化熔融爐在不同高度上設置有兩個排渣口，上部排渣口用于連續性或間歇性排出液態熔渣，下部排渣口用于定期排出熔池底部的含金屬熔渣；所述含金屬熔渣經冷卻后得到金屬富集物。
優選的，步驟(3)中，所述熔渣調質爐采用電阻加熱爐或感應爐。
進一步優選的，所述熔渣調質爐中還包括添加CaF2來增加液態熔渣的流動性。
進一步優選的，所述熔渣調質爐內為氧化性氣氛、溫度控制在1300～1500℃；
所述氧化性氣氛具體為：向熔池中通入空氣或富氧氣體來處理步驟(1)和(2)中未反應的物質，實現玻璃體渣達標。
優選的，步驟(3)中，所述淬冷成型為風冷、水冷或換熱降溫中的任意一種；
所述淬冷成型采用風冷、水淬設備或帶水冷換熱的對輥壓制成型設備，輸出玻璃體渣；
所述淬冷成型產生的熱風或蒸汽送入步驟(1)中的混合設備用以加熱混合物料。
優選的，步驟(4)中，所述二燃室采用以天然氣或柴油為燃料的空氣預熱式燃燒器；
所述二燃室中煙氣溫度大于1100℃、煙氣停留時間大于2s，其中二燃室的煙氣出口與空預器連接。
進一步優選的，常溫空氣進入空預器與熱煙氣換熱后，送入二燃室燃燒器或步驟(1)的烘干過程中用于烘干物料；
所述空預器后端安裝有PNCR脫硝系統噴槍陣列。
進一步優選的，常溫空氣進入空預器與高溫?zé)煔鈸Q熱后，空氣溫度升至200～300℃，高溫?zé)煔饨禍刂?/span>800～950℃。
進一步優選的，向800～950℃溫度區間的高溫?zé)煔鈬娙?/span>PNCR脫硝劑，使煙氣中氮氧化物含量降低至滿足排放標準要求。
優選的，步驟(4)中，步驟(1)中預處理產物的含氯量大于5％時，采用的急冷降溫設備為噴水急冷塔，通過噴入霧化水進行急冷降溫；
步驟(1)中預處理產物的含氯量小于等于5％時，采用的急冷降溫設備為余熱鍋爐，輸出飽和蒸汽用于供熱、發電或為步驟(1)中物料烘干脫水處理提供熱量，處理后的冷凝水經冷卻塔冷卻后返回余熱鍋爐。
進一步優選的，所述急冷降溫設備的入口煙氣溫度為800～950℃，出口煙氣溫度為150～200℃。
優選的，步驟(4)中，所述急冷降溫設備中出口煙氣進入除塵器濾除煙氣中的固體顆粒物形成二次飛灰。
優選的，步驟(4)中，所述除塵器中出口煙氣進入活性炭固定床以吸附煙氣中的易揮發性重金屬化合物和二噁英；
所述易揮發性重金屬化合物中的重金屬為Hg或Pb。
優選的，步驟(4)中，活性炭固定床中出口煙氣進入水洗塔進行水洗脫酸以脫除煙氣中易溶于水的酸性氣體和NH3；
所述易溶于水的酸性氣體為HCl或HF。
進一步優選的，所述水洗塔采取多級水洗串聯使用的方法，所述多級水洗串聯中后級脫酸水返回前級使用，最后一級采用工業水，第一級脫酸循環水的pH達到1～3的設定值時，排出混合酸用于二次飛灰的重金屬提取。
優選的，步驟(4)中，水洗脫酸后的煙氣進入脫硫塔脫除煙氣中難溶入水的酸性氣體以滿足排放標準；
所述難溶入水的酸性氣體為SO2。
進一步優選的，所述脫硫塔中采用Ca(OH)2和NaOH進行雙堿法脫硫，定期排出脫硫石膏。
優選的，步驟(5)中，所述水洗、水質凈化、蒸發結晶、重金屬提取處理的具體操作步驟如下：
(1)三級逆流水洗：將所述二次飛灰以1:3～6的水灰比進行三級逆流式水洗，水洗后壓濾得到洗灰水和濾渣；
(2)水質凈化：向步驟(1)中的洗灰水中加入氫氧化鈉、碳酸鈉、硫化鈉、氫氧化鈣、氧化鈣中的任意一種或幾種作為混凝藥劑，沉淀分離后得到富含重金屬的污泥和上清液；
(3)蒸發結晶：所述上清液采用MVR或多效蒸發工藝，分離得到蒸發冷凝水和質量滿足工業鹽標準的NaCl、KCl，其中蒸發冷凝水繼續用于步驟(1)中的逆流水洗；
(4)重金屬提�。核龈缓亟饘傥勰嗪蜑V渣采用分步沉淀工藝分離得到金屬氫氧化物，加入上述步驟(4)產生的混合酸，將pH值調節為1～3，分步加入片堿調節pH值為4～10，在pH值為4～6、6～7、7～10的階段分步沉淀分離分別得到富含金屬氫氧化物的污泥和進入脫硫塔脫硫處理的堿性廢水。
所述金屬氫氧化物中的金屬為Cu、Zn或Pb中的任意一種或幾種。
本發明的有益效果在于：本發明公開了一種協同污泥和鋁灰的生活垃圾焚燒飛灰高溫熔融處理方法，本發明的處理方法主要是首先將生活垃圾焚燒飛灰、鋁灰和污泥經過預處理同時控制含水量，然后在熔融爐進行高溫氣化熔融處理、在熔渣調質爐進行調質后急冷成型、在二燃室中進行燃燒處理，最后進行煙氣凈化、二次飛灰處理與資源化利用。本發明的處理方法充分利用生活垃圾焚燒飛灰、鋁灰和污泥三種大宗固廢中的有效成分實現廢棄物解毒和資源化利用，降低能源和資源消耗，處理產物可結合應用場景實現的多路徑、高附加值資源化利用，實現資源綠色循環發展，主要有以下優點：
(1)由于污泥含水率高，在混合攪拌過程中，其游離水、毛細水與吸附水能充分與鋁灰中的污染物反應，同時實現了鋁灰脫毒和污泥脫水，避免了污泥單獨脫水過程的能量消耗和大量廢水處理難題；
(2)污泥本身具有一定的熱值，加上污泥中水與鋁灰反應產生可燃氣體，能為高能耗的飛灰高溫熔融系統提供一定能量補充，降低飛灰高溫熔融處理的能量消耗；
(3)高溫熔融過程能有效實現重金屬固化和二噁英脫毒，產生的高溫?zé)煔夂腿墼憷浣禍剡^程的余熱返回利用于預處理的混合攪拌和烘干過程，加快了鋁灰反應速度和烘干速度，實現了余熱高效利用；
(4)飛灰、污泥和鋁灰協同處理產物可充分實現資源化利用，玻璃體渣可結合應用場景實現建筑材料領域的多路徑、多樣化資源化利用，飛灰和鋁灰中的氯鹽可提取分離出NaCl、KCl鹽，與脫硫過程產生的石膏一起都能實現市場銷售，熔融爐排出的重金屬富集物以及二次飛灰處理產生的Cu、Zn、Pb等貴金屬提取物可作為高品質金屬礦物售賣給冶金工業企業，實現了廢棄物的綠色處理與循環利用，同時也能創造較好的經濟收益。
本發明的其他優點、目標和特征在某種程度上將在隨后的說明書中進行闡述，并且在某種程度上，基于對下文的考察研究對本領域技術人員而言將是顯而易見的，或者可以從本發明的實踐中得到教導。本發明的目標和其他優點可以通過下面的說明書來實現和獲得。
（發明人：王衛民;吳忠勇;陶應翔;王山;謝庚;孫毅晨;余明銳;趙更新;黃旭）
