公布日：2023.06.06
申請日：2023.01.05
分類號：C02F1/04(2023.01)I;B01D53/18(2006.01)I;C02F101/16(2006.01)N
摘要
本發明涉及污水處理技術領域，尤其涉及一種汽提脫氨深度污水處理的系統裝置，所述污水處理的系統裝置由汽提脫氨塔、換熱系統、氨氣回收系統以及臭氣回收系統組成，利用換熱系統進行熱能交換，提高熱能利用率，利用氨氣回收系統高效脫氨回收氨水，利用臭氣回收系統將整個系統裝置中的臭氣噴淋吸收，避免臭氣散逸，本發明提出的污水處理系統可以自動化運行，且節約了運行成本，降低能耗，降低資源消耗，還可以減少碳源成本，另外，出水氨氮穩定達標，降低后續的處理負荷，最后，氨氮實現資源化回收利用，降低了二次污染，有利于環保。
權利要求書

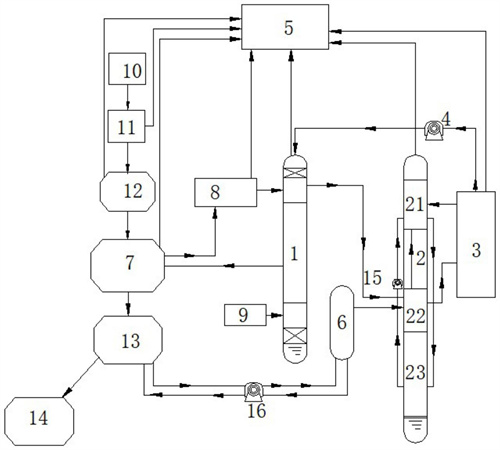

1.一種汽提脫氨深度污水處理的系統裝置，其特征在于，所述污水處理的系統裝置由汽提脫氨塔(1)、氨氣回收塔(2)、氣液分離器(3)、冷水塔(6)、間接換熱罐(7)、脫氨前液罐(8)、預處理池(11)、進水調節罐(12)以及出水換熱罐(13)組成，其中：所述氨氣回收塔(2)的內部空間區分為頂部的吸收段(21)、中間的冷凝段(22)以及底部的塔釜(23)：頂部的吸收段(21)與底部的塔釜(23)之間通過一個循環泵A(15)保持水體循環；冷凝段(22)的出水口通過管道與氣液分離器(3)相連通；蒸汽(9)從所述汽提脫氨塔(1)的進氣口進入塔中，汽提脫氨塔(1)的塔頂出氣口通過氣相管道與所述冷凝段(22)連接，汽提脫氨塔(1)的出水口通過液體管道與所述間接換熱罐(7)連接；所述氣液分離器(3)的出氣口通過氣相管道與吸收段(21)相連通，氣液分離器(3)的出液口通過回流泵(4)將液體輸送至汽提脫氨塔(1)的塔頂進液口；所述冷水塔(6)的其中一條冷水管與冷凝段(22)連接，冷水塔(6)的另一條冷水管與出水換熱罐(13)之間通過另一個循環泵B(16)保持水體雙向循環；原水(10)通過管道進入預處理池(11)，再經管道進入進水調節罐(12)，所述進水調節罐(12)與間接換熱罐(7)連接，所述間接換熱罐(7)通過液體管道與所述脫氨前液罐(8)連接，所述脫氨前液罐(8)的出水口通過液體管道與所述汽提脫氨塔(1)的污水進口連接。
2.根據權利要求1所述的一種汽提脫氨深度污水處理的系統裝置，其特征在于，所述氨氣回收塔(1)頂部的吸收段(21)中設置有用于吸收氨氣的軟水，并且吸收段(21)中的氨水以自流的形式輸送至底部的塔釜(23)中，所述塔釜(23)通過一個循環泵(15)將液體輸送至吸收段(21)。
3.根據權利要求1所述的一種汽提脫氨深度污水處理的系統裝置，其特征在于，所述污水處理的系統裝置中還包括臭氣吸收塔(5)，所述汽提脫氨塔(1)、氨氣回收塔(2)、氣液分離器(3)、脫氨前液罐(8)、間接換熱罐(7)、預處理池(11)以及進水調節罐(12)均通過氣體收集管道將刺激性氣味輸送至臭氣吸收塔(5)，通過所述臭氣吸收塔(5)對氣體進行噴淋吸收。
4.根據權利要求3所述的一種汽提脫氨深度污水處理的系統裝置，其特征在于，所述污水處理的系統裝置中還包括脫氨出水儲罐(14)，所述出水換熱罐(13)的出口與所述脫氨出水儲罐(14)的入口之間通過管道連接。
發明內容
本發明的目的是為了解決現有技術中存在的缺點，而提出的一種汽提脫氨深度污水處理的系統裝置。
為了實現上述目的，本發明采用了如下技術方案：
一種汽提脫氨深度污水處理的系統裝置，所述污水處理的系統裝置由汽提脫氨塔、氨氣回收塔、氣液分離器、冷水塔、間接換熱罐、脫氨前液罐、預處理池、進水調節罐以及出水換熱罐組成，其中：
所述氨氣回收塔的內部空間區分為頂部的吸收段、中間的冷凝段以及底部的塔釜：頂部的吸收段與底部的塔釜之間通過一個循環泵A保持水體循環；冷凝段的出水口通過管道與氣液分離器相連通；
蒸汽從所述汽提脫氨塔的進氣口進入塔中，汽提脫氨塔的塔頂出氣口通過氣相管道與所述冷凝段連接，汽提脫氨塔的出水口通過液體管道與所述間接換熱罐連接；
所述氣液分離器的出氣口通過氣相管道與吸收段相連通，氣液分離器的出液口通過回流泵將液體輸送至汽提脫氨塔的塔頂進液口；
所述冷水塔的其中一條冷水管與冷凝段連接，冷水塔的另一條冷水管與出水換熱罐之間通過另一個循環泵B保持水體雙向循環；
原水通過管道進入預處理池，再經管道進入進水調節罐，所述進水調節罐與間接換熱罐連接，所述間接換熱罐通過液體管道與所述脫氨前液罐連接，所述脫氨前液罐的出水口通過液體管道與所述汽提脫氨塔的污水進口連接。
在一個較佳的技術方案中，所述氨氣回收塔頂部的吸收段中設置有用于吸收氨氣的軟水，并且吸收段中的氨水以自流的形式輸送至底部的塔釜中，所述塔釜通過一個循環泵將液體輸送至吸收段。
在一個較佳的技術方案中，所述污水處理的系統裝置中還包括臭氣吸收塔，所述汽提脫氨塔、氨氣回收塔、氣液分離器、脫氨前液罐、間接換熱罐、預處理池以及進水調節罐均通過氣體收集管道將刺激性氣味輸送至臭氣吸收塔，通過所述臭氣吸收塔對氣體進行噴淋吸收。
在一個較佳的技術方案中，所述污水處理的系統裝置中還包括脫氨出水儲罐，所述出水換熱罐的出口與所述脫氨出水儲罐的入口之間通過管道連接。
本發明的有益效果是：
1、蒸汽供給量相比于以往，因?yàn)樵谶M(jìn)入汽提脫氨塔之前已經利用脫氨出水的余熱對其進行升溫，因此，預熱的原水會大大降低熱能的消耗，也就是會大大降低蒸汽的消耗。
2、通過氣體收集管道將汽提脫氨塔、氨氣回收塔、氣液分離器、間接換熱罐、脫氨前液罐、預處理池以及進水調節罐中產生的臭氣引入臭氣吸收塔，進行臭氣處理，保證界區無異味。
3、脫氨出水在溫度降低后，再利用脫氨出水儲罐進行儲存，避免直接排放污染環境。
4、冷卻水可以循環使用，也降低了冷卻水的供給量，這樣可以降低系統的運行消耗，也可以降低生產成本。
5、傳統的污水處理過程中，在生化處理階段，需要使用大量的碳源，而將本系統設計為生化處理階段的前置工序，可以大大降低碳源的消耗，節約資源，降低成本。
本方案提出的污水處理系統可以自動化運行，且節約了運行成本，降低能耗，降低資源消耗，還可以減少碳源成本，另外，出水氨氮穩定達標，降低后續的處理負荷，最后，氨氮實現資源化回收利用，降低了二次污染，有利于環保。
（發明人：楊守聯;李冰;肖秀梅;施至理;付乾;卓寧澤）
