公布日：2023.06.13

申請日：2023.03.24

分類號：C02F7/00(2006.01)I;C02F3/02(2023.01)I;G05B13/04(2006.01)I;C02F101/16(2006.01)N

摘要

本發明公開了一種污水處理智能曝氣設置方法，涉及污水處理技術領域。通過積累污水處理系統相關參數，篩選與曝氣量相關的顯著響應變量，利用數據擬合工具以曝氣量為輸出值，以響應變量為輸入值，形成曝氣量理論函數模型，系統進入智能運行期后，利用實際出水氨氮與設置出水氨氮的差值修正理論函數模型得到的理論曝氣量，獲得實際曝氣量。間隔固定時間，構建實際曝氣量和理論曝氣量之間的損失函數，通過優化算法矯正理論函數模型相關系數，使損失函數最小。本發明解決了傳統污水處理曝氣方法依靠特定響應參數及固定理論模型導致的工藝適應性差、控制不精確等缺點。通過自行選擇響應參數，自動生成函數模型，實現曝氣的精細化與智能化。

權利要求書

1.一種污水處理智能曝氣設置方法，其特征在于，包括以下步驟：步驟1：原始數據積累；根據污水處理系統設定控制出水氨氮指標為Nc，按照污水處理系統實際運行情況，采集好氧池中的相關運行參數數據，形成參數序列；所述相關運行參數數據包括曝氣量、進水水量、溶解氧量、進水氨氮濃度、進水懸浮物濃度、進水TN濃度、進水化學需氧量、出水化學需氧量、出水TN濃度、回流比、溫度和氣壓；步驟2：參數相關性確認；計算曝氣量與其它各個相關運行參數之間的皮爾遜相關系數、余弦相似度、歐式距離及Sperman秩相關系數，以皮爾遜相關系數、余弦相似度、歐式距離及Sperman秩相關系數的平均值作為曝氣量與各個相關運行參數之間的相關系數，根據相關系數的大小判斷各個相關運行參數對曝氣量影響的大��；步驟3：響應參數篩選；將對曝氣量影響大的相關運行參數保留作為響應參數，將對曝氣量影響小的相關運行參數刪除；步驟4：模型擬合；以好氧池中的曝氣量為輸出值，以保留的響應參數為輸入值，利用數據擬合工具擬合形成好氧池的理論曝氣量函數模型；步驟5：理論曝氣量獲�。晃鬯�處理系統進入智能運行期，利用理論曝氣量函數模型自動獲得好氧池的理論曝氣量QT；步驟6：理論曝氣量修正；測得好氧池實際的出水氨氮值為Ne，以控制出水氨氮指標Nc為基準進行后饋補償，當|Ne-Nc|≤10％Nc時，不進行后饋補償；當Ne-Nc>10％Nc時，則設置補償系數k為1.2；當Nc-Ne>10％Nc，設置補償系數k為0.9；輸出實際的曝氣量QA＝kQT；步驟7：模型矯正；每間隔30天，以本階段內積累的數據，構建QA-QT的損失函數，采用優化算法矯正理論曝氣量函數模型的相關系數，使損失函數最小，重復步驟5到步驟7。

2.根據權利要求1所述的一種污水處理智能曝氣設置方法，其特征在于，步驟1具體包括：原始數據積累過程中，采集不小于30天的好氧池的相關運行參數數據，每次采集的相關運行參數數據為一組相關運行參數數據。

3.根據權利要求1所述的一種污水處理智能曝氣設置方法，其特征在于，步驟2具體包括：計算曝氣量與溶解氧量之間的皮爾遜相關系數、余弦相似度、歐式距離及Sperman秩相關系數，并以皮爾遜相關系數、余弦相似度、歐式距離及Sperman秩相關系數的平均值作為曝氣量與溶解氧量之間的相關系數，根據相關系數的大小判斷溶解氧量對曝氣量的影響的大�。灰酝瑯拥姆椒ㄓ�(jì)算曝氣量與進水水量、進水氨氮濃度、進水懸浮物濃度、進水TN濃度、進水化學需氧量、出水化學需氧量、出水TN濃度、回流比、溫度和氣壓之間的相關系數，并判斷進水水量、進水氨氮濃度、進水懸浮物濃度、進水TN濃度、進水化學需氧量、出水化學需氧量、出水TN濃度、回流比、溫度和氣壓對曝氣量的影響的大��；將所得的所有的相關系數從大到小進行排列為相關系數列，取相關系數列中前80％為顯著相關系數，顯著相關系數對應的相關運行參數數據為將對曝氣量影響大的相關運行參數數據；取相關系數列中后20％為非顯著相關系數，非顯著相關系數對應的相關運行參數數據為將對曝氣量影響小的相關運行參數數據。

4.根據權利要求1所述的一種污水處理智能曝氣設置方法，其特證在于，步驟4所述的數據擬合工具為1stopt軟件。

5.根據權利要求1所述的一種污水處理智能曝氣設置方法，其特證在于，設計出水氨氮值為Ns，所述控制出水氨氮指標Nc應滿足Ns-Nc≥30％Ns。

6.根據權利要求1所述的一種污水處理智能曝氣設置方法，其特證在于，步驟7采用的優化算法為梯度下降或Adam算法或遺傳算法。

發明內容

本發明的目是提供一種污水處理智能曝氣設置方法，通過對污水處理系統相關運行參數與曝氣量進行相關性計算，篩選顯著響應變量，利用數據擬合工具形成曝氣量理論函數模型，系統進入智能運行期后，利用設置出水氨氮修正理論函數模型得到的理論曝氣量，獲得實際曝氣量，并間隔固定時間，構建實際曝氣量和理論曝氣量之間的損失函數，通過優化算法矯正理論函數模型相關系數，使損失函數最小。

為了實現上述目的，本發明采用了以下技術方案：

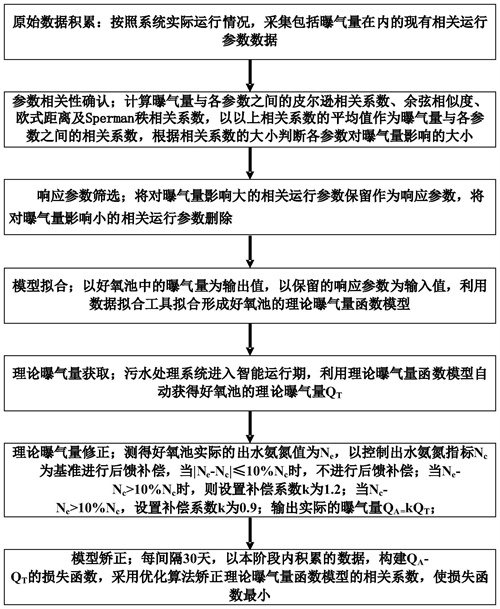

一種污水處理智能曝氣設置方法，包括以下步驟：

步驟1：根據污水處理系統設定控制出水氨氮指標為Nc，按照污水處理系統實際運行情況，采集好氧池中的相關運行參數數據，形成參數序列；所述相關運行參數數據包括曝氣量、進水水量、溶解氧量、進水氨氮濃度、進水懸浮物濃度、進水TN濃度、進水化學需氧量、出水化學需氧量、出水TN濃度、回流比、溫度和氣壓等。

除了曝氣量的其他相關運行參數的選取并不固定，可以根據實際情況進行選取。

步驟2：參數相關性確認；由于各參數對曝氣量的影響程度不同，需計算曝氣量與其它各個相關運行參數之間的皮爾遜相關系數、余弦相似度、歐式距離及Sperman秩相關系數，以皮爾遜相關系數、余弦相似度、歐式距離及Sperman秩相關系數的平均值作為曝氣量與各個相關運行參數之間的相關系數，根據相關系數的大小判斷各個相關運行參數對曝氣量影響的大小。

步驟3：響應參數篩選；將對曝氣量影響大的相關運行參數保留作為響應參數，將對曝氣量影響小的相關運行參數刪除，以盡可能減少分析數據及計算量。

步驟4：模型擬合；以好氧池中的曝氣量為輸出值，以保留的響應參數為輸入值，利用數據擬合工具擬合形成好氧池的理論曝氣量函數模型。

步驟5：理論曝氣量獲��；污水處理系統進入智能運行期，利用理論曝氣量函數模型自動獲得好氧池的理論曝氣量QT。

步驟6：理論曝氣量修正；測得好氧池實際的出水氨氮值為Ne，以控制出水氨氮指標Nc為基準進行后饋補償，當|Ne-Nc|≤10％Nc時，認為系統出水圍繞控制值小幅度波動，不具備超標風險，因此不進行后饋補償；當Ne-Nc>10％Nc時，認為系統出水氨氮濃度較高，可能存在超標風險，通過設置補償系數k為1.2，在理論曝氣量基礎上進一步上調曝氣量；當Nc-Ne>10％Nc，認為系統出水氨氮濃度過低，為節省曝氣能耗，可設置補償系數k為0.9，在理論曝氣量基礎上進一步下調曝氣量；輸出實際的曝氣量QA＝kQT。

步驟7：模型矯正；每間隔30天，以本階段內積累的數據，構建QA-QT的損失函數，采用優化算法矯正理論曝氣量函數模型的相關系數，使損失函數最小，重復步驟5到步驟7。

優選地，步驟1具體包括：

原始數據積累過程中，采集不小于30天的好氧池的相關運行參數數據，每次采集的相關運行參數數據為一組相關運行參數數據。

優選地，步驟2具體包括：

計算曝氣量與溶解氧量之間的皮爾遜相關系數、余弦相似度、歐式距離及Sperman秩相關系數，以皮爾遜相關系數、余弦相似度、歐式距離及Sperman秩相關系數的平均值作為曝氣量與溶解氧量之間的相關系數，根據相關系數的大小判斷溶解氧量對曝氣量的影響的大�。�

以同樣的方法計算曝氣量與進水水量、進水氨氮濃度、進水懸浮物濃度、進水TN濃度、進水化學需氧量、出水化學需氧量、出水TN濃度、回流比、溫度和氣壓等的相關系數，并判斷進水水量、進水氨氮濃度、進水懸浮物濃度、進水TN濃度、進水化學需氧量、出水化學需氧量、出水TN濃度、回流比、溫度和氣壓對曝氣量的影響的大小；

將所得的所有的相關系數從大到小進行排列為相關系數列，取相關系數列中前80％為顯著相關系數，顯著相關系數對應的相關運行參數數據為將對曝氣量影響大的相關運行參數數據；取關系數列中后20％為非顯著相關系數，非顯著相關系數對應的相關運行參數數據為將對曝氣量影響小的相關運行參數數據。

優選地，步驟4所述的數據擬合工具建議為1stopt軟件等。

優選地，設計出水氨氮值為Ns，所述控制出水氨氮指標Nc應滿足Ns-Nc≥30％Ns。控制出水標準氨氮指標為污水處理系統中設定的一個標準值，其小于出水氨氮值Ns。

優選地，步驟7采用的優化算法為梯度下降或Adam算法或遺傳算法等。

與現有技術相比，本發明帶來了以下有益技術效果：

1)出水標準高；通過精細化曝氣量調控,可實現氨氮指標穩定優于《地表水環境質量標準》(GB3838-2002)II類水標準，滿足污水廠高標準排放及穩定達標。

2)出水水質穩定且抗沖擊性強；出水水質變異系數(水質標準差與均值之比，CV)＜0.3，且低于進水水質變異系數。

3)運行費用低；通過智能控制，實現污水處理按需曝氣，較傳統人工控制可降低曝氣能耗20％以上。

4)工藝適應性良好；算法模型不依靠現有國際水協ASM或(GB50014-2006)固有模型，而是針對原始數據積累后，自行擬合，更加符合具體污水處理系統實際需求，可適應于不同的工藝類型。

5)控制更智能，效果更穩定，能耗及碳排更低；根據后饋補償修正實際曝氣量，控制更精準，從而進一步提高了污水處理按需曝氣，節省了曝氣能耗；此外，每間隔一段時間，根據本階段運行情況矯正算法模型，使控制更加精確。

（發明人：韓文杰;吳迪;周家中;郭盛輝;楊忠啟;薛磊;劉玉良;辛濤;王江寬）
