公布日：2023.05.26
申請日：2023.03.02
分類號：C02F1/32(2023.01)I;C02F1/00(2023.01)I
摘要
本發明涉及污水處理技術領域，具體涉及一種分散點源一體化污水處理控制系統；包括點源設備主體、采集模塊、網絡模塊、處理模塊、控制模塊和存儲模塊，采集模塊與點源設備主體連接，網絡模塊與采集模塊連接，采集模塊用于采集各運行設備狀態、池體液位、產出水流量及其他相關水質參數信號，存儲模塊用于儲存采集的各自數據，處理模塊用于處理存儲模塊儲存的數據，控制模塊用于控制點源設備主體、采集模塊、存儲模塊和處理模塊的運作，網絡模塊用于采集模塊采集完成后的數據上傳，開放手機APP用戶或網頁用戶調取及查看，實現了能夠無人值守，值班人員可通過手機APP用戶或網頁用戶調取及查看，能夠有效對其運營維護。
權利要求書

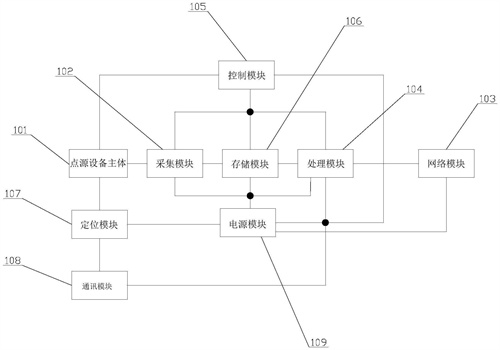

1.一種分散點源一體化污水處理控制系統，其特征在于，包括點源設備主體、采集模塊、網絡模塊、處理模塊、控制模塊和存儲模塊，所述采集模塊與所述點源設備主體連接，所述存儲模塊分別與所述采集模塊和所述處理模塊連接，所述采集模塊、所述處理模塊和所述控制模塊分別與所述控制模塊連接，所述網絡模塊與所述采集模塊連接；所述采集模塊用于采集各運行設備狀態、池體液位、產出水流量及其他相關水質參數信號；所述存儲模塊用于儲存采集的各自數據；所述處理模塊用于處理所述存儲模塊儲存的數據；所述控制模塊用于控制所述點源設備主體、所述采集模塊、所述存儲模塊和處理模塊的運作；所述網絡模塊用于所述采集模塊采集完成后的數據上傳，開放手機APP用戶或網頁用戶調取及查看，開放手機APP用戶或網頁用戶調取及查看。
2.如權利要求1所述的分散點源一體化污水處理控制系統，其特征在于，所述分散點源一體化污水處理控制系統還包括定位模塊和通訊模塊，所述定位模塊與所述點源設備主體連接，所述通訊模塊與所述定位模塊連接，所述通訊模塊與所述處理模塊連接；所述定位模塊用于城市片區各個位置的定位；所述通訊模塊用于所述定位模塊與所述處理模塊之間的聯系。
3.如權利要求2所述的分散點源一體化污水處理控制系統，其特征在于，所述分散點源一體化污水處理控制系統還包括電源模塊，所述電源模塊分別與所述采集模塊、所述網絡模塊、所述處理模塊、所述控制模塊、所述存儲模塊、所述定位模塊和所述通訊模塊連接；所述電源模塊用于與所述采集模塊、所述網絡模塊、所述處理模塊、所述控制模塊、所述存儲模塊、所述定位模塊和所述通訊模塊提供電源。
4.如權利要求1所述的分散點源一體化污水處理控制系統，其特征在于，所述分散點源一體化污水處理控制系統還包括消毒機構，所述消毒機構與所述點源設備主體連通。
5.如權利要求4所述的分散點源一體化污水處理控制系統，其特征在于，所述消毒機構包括消毒箱、連接管、透明防護罩、多根紫外殺菌燈管和排出件，所述消毒箱設置于所述點源設備主體的一側，所述連接管的兩端分別與所述消毒箱和所述點源設備主體連通，所述透明防護罩與所述消毒箱固定連接，并位于所述消毒箱的內壁，且每個所述透明防護罩內分別設置有多根所述紫外殺菌燈管，所述排出件與所述消毒箱連接。
6.如權利要求5所述的分散點源一體化污水處理控制系統，其特征在于，所述排出件包括排液管和閥門，所述排液管與所述消毒箱連通，并位于所述消毒箱的下方，所述閥門設置于所述排液管上。
發明內容
本發明的目的在于提供一種分散點源一體化污水處理控制系統，解決了多個點源一體化污水處理設施分布在城市片區各個位置，值班人員不能有效對其運營維護，不便于進行控制的問題。
為實現上述目的，本發明采用的一種分散點源一體化污水處理控制系統，包括點源設備主體、采集模塊、網絡模塊、處理模塊、控制模塊和存儲模塊，所述采集模塊與所述點源設備主體連接，所述存儲模塊分別與所述采集模塊和所述處理模塊連接，所述采集模塊、所述處理模塊和所述控制模塊分別與所述控制模塊連接，所述網絡模塊與所述采集模塊連接；
所述采集模塊用于采集各運行設備狀態、池體液位、產出水流量及其他相關水質參數信號；
所述存儲模塊用于儲存采集的各自數據；
所述處理模塊用于處理所述存儲模塊儲存的數據；
所述控制模塊用于控制所述點源設備主體、所述采集模塊、所述存儲模塊和處理模塊的運作；
所述網絡模塊用于所述采集模塊采集完成后的數據上傳，開放手機APP用戶或網頁用戶調取及查看。
其中，所述分散點源一體化污水處理控制系統還包括定位模塊和通訊模塊，所述定位模塊與所述點源設備主體連接，所述通訊模塊與所述定位模塊連接，所述通訊模塊與所述處理模塊連接；
所述定位模塊用于城市片區各個位置的定位；
所述通訊模塊用于所述定位模塊與所述處理模塊之間的聯系。
其中，所述分散點源一體化污水處理控制系統還包括電源模塊，所述電源模塊分別與所述采集模塊、所述網絡模塊、所述處理模塊、所述控制模塊、所述存儲模塊、所述定位模塊和所述通訊模塊連接；
所述電源模塊用于與所述采集模塊、所述網絡模塊、所述處理模塊、所述控制模塊、所述存儲模塊、所述定位模塊和所述通訊模塊提供電源。
其中，所述分散點源一體化污水處理控制系統還包括消毒機構，所述消毒機構與所述點源設備主體連通。
其中，所述消毒機構包括消毒箱、連接管、透明防護罩、多根紫外殺菌燈管和排出件，所述消毒箱設置于所述點源設備主體的一側，所述連接管的兩端分別與所述消毒箱和所述點源設備主體連通，所述透明防護罩與所述消毒箱固定連接，并位于所述消毒箱的內壁，且每個所述透明防護罩內分別設置有多根所述紫外殺菌燈管，所述排出件與所述消毒箱連接。
其中，所述排出件包括排液管和閥門，所述排液管與所述消毒箱連通，并位于所述消毒箱的下方，所述閥門設置于所述排液管上。
本發明的一種分散點源一體化污水處理控制系統，所述采集模塊采集各運行設備狀態、池體液位、產出水流量及其他相關水質參數信號，所述存儲模塊儲存采集的各自數據，所述處理模塊處理所述存儲模塊儲存的數據，所述控制模塊控制所述點源設備主體、所述采集模塊、所述存儲模塊和處理模塊的運作，所述網絡模塊對所述采集模塊采集完成后的數據上傳，開放手機APP用戶或網頁用戶調取及查看，開放手機APP用戶或網頁用戶調取及查看；所述控制模塊為PLC控制器，型號規格為S7-1500系列，所述網絡模塊為物聯網網關(FBOX)設備，型號規格為Fbox-4G，所述采集模塊對各運行設備狀態、池體液位、產出水流量及其他相關水質參數信號，采集完成后將數據送至安裝在本系統內的物聯網網關(FBOX)設備，FBox網關設備借助以太網或者手機4G網絡，將數據無線傳輸至繁易云平臺數據庫保存以供設定開放了權限的手機APP用戶或網頁用戶調取及查看，實現了能夠無人值守，值班人員可通過手機APP用戶或網頁用戶調取及查看，能夠有效對其運營維護。
（發明人：王寧;葛閱;季齊軍;何佳）
