公布日：2022.04.12
申請日：2022.01.12
分類號：C02F1/461(2006.01)I;C02F1/72(2006.01)I;C02F1/76(2006.01)I;C02F1/32(2006.01)I;C02F101/30(2006.01)N
摘要
本發明涉及一種電芬頓反應裝置及廢水處理的方法。反應裝置包括陽極池、調節池和陰極池，通過以陽極池和陰極池中的電極作為驅動電極，以導電部件作為共用電極傳遞電子，使陽極池和陰極池單獨進行反應。廢水處理的方法為：調節廢水的pH值，加入催化劑，引入陽極池、調節池和陰極池；在陰極池中加入氧化劑，開啟電源和紫外燈，進行降解反應；將陰極池中的廢水排出，將調節池中的廢水注入陰極池中，陽極池中的廢水注入調節池中，未處理的廢水注入陽極池中，繼續進行降解反應即可。本發明解決了現有電芬頓體系處理高鹽廢水過程中，氯離子急速消耗氧化劑，導致高鹽廢水的處理效果差的問題。
權利要求書

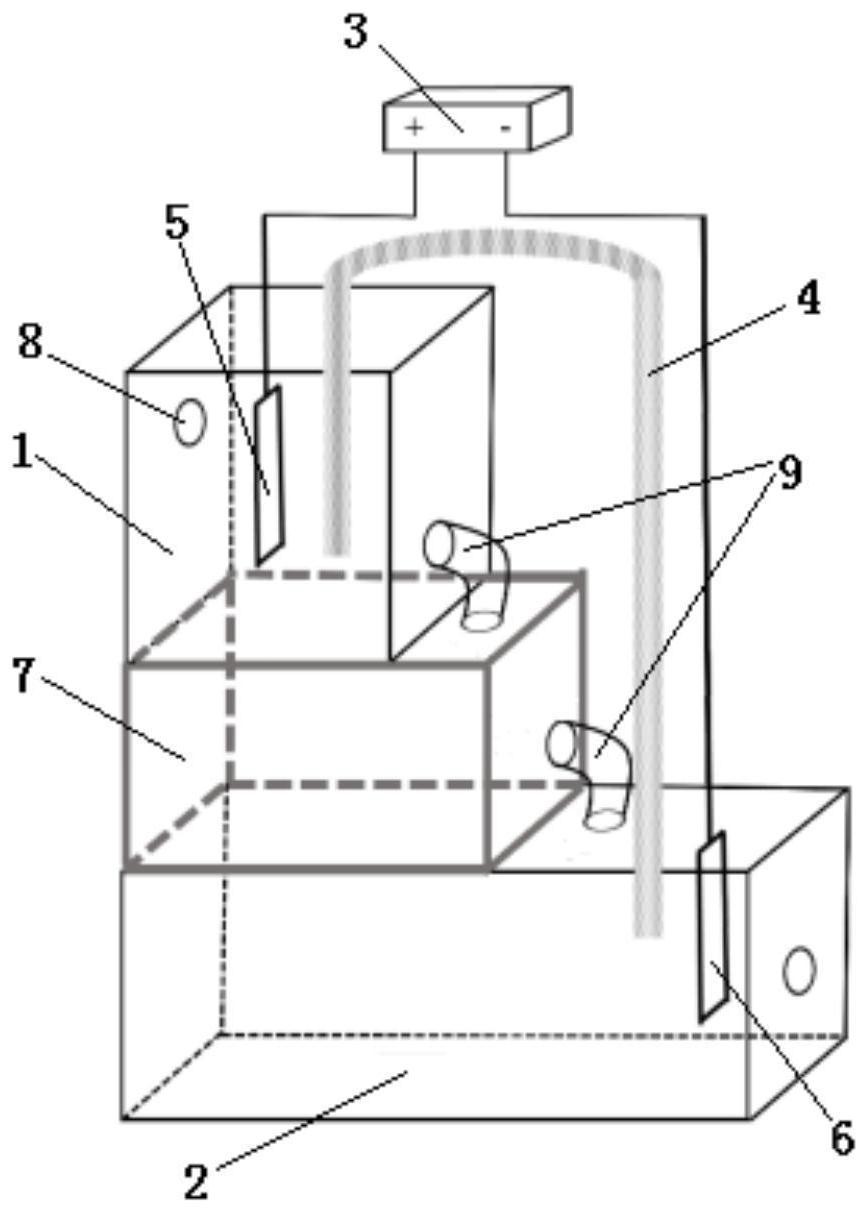

1.一種高鹽廢水的處理方法，其特征在于，包括以下步驟：1）將廢水的pH值調節至3-5，加入催化劑后，引入電芬頓反應裝置的陽極池、調節池和陰極池中；2）在陰極池中加入氧化劑，開啟電源，并控制陽極池和陰極池中的驅動電極的電流密度為5-25mA/cm2，打開紫外燈，進行降解反應；3）反應一段60-120min后，將陰極池中的廢水排出，依次將調節池中的廢水注入陰極池中，陽極池中的廢水注入調節池中，未處理的廢水調節pH值至3-5，加入催化劑后，注入陽極池中；4）在陰極池中加入氧化劑，開啟電源進行降解反應，并控制陽極池和陰極池中的驅動電極的電流密度為5-25mA/cm2；5）重復步驟3）和4）即可；所述高鹽廢水中含有大量氯離子；所述氧化劑為雙氧水，所述催化劑為Fe2+；所述陽極池（1）通過析氯電極（5）連接電源（3）的正極；所述調節池中布置有紫外光源；所述電芬頓反應裝置包括陽極池（1）和陰極池（2），所述陽極池（1）通過電極連接電源（3）正極，所述陰極池（2）通過電極連接電源（3）負極，所述陽極池（1）和陰極池（2）還通過導電部件（4）相連，通過以陽極池（1）和陰極池（2）中的電極作為驅動電極，并以導電部件（4）作為共用電極，傳遞電子，使陽極池（1）和陰極池（2）單獨進行反應；在陽極池中的高鹽廢水發生類芬頓反應，在調節池中的高鹽廢水發生類芬頓反應，在陰極池中的高鹽廢水發生芬頓反應。2.根據權利要求1所述的處理方法，其特征在于，采用釕鈦電極作為所述的析氯電極（5），釕鈦電極沿垂直于陽極池（1）中的液面布置。
3.根據權利要求1所述的處理方法，其特征在于，所述陰極池（2）通過不銹鋼電極（6）連接電源（3）的負極。
4.根據權利要求1所述的處理方法，其特征在于，所述導電部件（4）為石墨電極。
5.根據權利要求1所述的處理方法，其特征在于，還包括調節池（7），其設在陽極池（1）和陰極池（2）之間，使陽極池（1）處理后的廢水經過調節池（7）處理后，再進入陰極池（2）。
6.根據權利要求5所述的處理方法，其特征在于，所述陽極池（1）、調節池（7）和陰極池（2）的體積比為1：1.1：1.4，所述陽極池（1）、調節池（7）和陰極池（2）的高度依次降低，所述陽極池（1）、調節池（7）和陰極池（2）為單獨的封閉式構造。
7.根據權利要求1所述的處理方法，其特征在于，廢水在陽極池和陰極池中的停留時間為0.5-3h，廢水在調節池中的停留時間為0.5-3h，紫外燈開啟的時間為0.5-3h。8.根據權利要求7所述的處理方法，其特征在于，1L廢水中加入所述雙氧水的體積為5.0-15.2mL，所述催化劑為FeSO4，加入的質量為0.5-2.0g。
發明內容
本發明的目的在于提供一種電芬頓反應裝置及廢水處理的方法，以解決現有電芬頓體系處理高鹽廢水過程中，由于存在大量氯離子，使得在陽極表面氯離子會與氧化劑(雙氧水)形成大量的活性氯，從而急速消耗投入的氧化劑-雙氧水(HClO+H2O2→H++Cl-+H2O+O2)，同時還會猝滅羥基自由基(·OH+Cl-→·HOCl-；·HOCl-+H+→Cl·+H2O
)，導致高鹽廢水的處理效果差的問題。
為了實現上述目的，本發明采用的技術方案如下：
一種電芬頓反應裝置，包括陽極池和陰極池，所述陽極池通過電極連接電源正極，所述陰極池通過電極連接電源負極，所述陽極池和陰極池還通過導電部件相連，通過以陽極池和陰極池中的電極作為驅動電極，并以導電部件作為共用電極，傳遞電子，使陽極池和陰極池單獨進行反應。
（發明人：葉志洪;王大智;何強;夏攀;敖黎鑫;王沙;賀恩云;李伯嬌）
