公布日：2023.01.31
申請日：2022.11.15
分類號：C02F3/08(2006.01)I;C02F3/30(2006.01)I;C02F101/16(2006.01)N;C02F101/10(2006.01)N
摘要

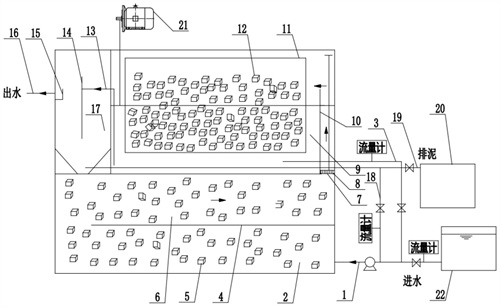

本發明公開了一種無動力回流復合生物轉筒式污水處理裝置，包括反應器、進水管、出水管、排泥管、硝化液回流管、調節池和污泥池；所述反應器包括缺氧區、厭氧區、好氧轉筒區和沉淀區，所述缺氧區位于反應器的底部，厭氧區位于缺氧區頂部，所述好氧轉筒區和沉淀區布置在厭氧區頂部；所述好氧轉筒區內設有生物轉筒；所述進水管一端與缺氧區連接，另一端與調節池連接，所述出水管與沉淀區頂部連接，所述排泥管一端與沉淀區底部連接，另一端與污泥池上部連接，所述污泥回流管一端與排泥管連接，另一端與進水管連接，所述硝化液回流管一端與好氧轉筒區連接，另一端與進水管連接。本申請的污水處理裝置，提高了污水處理效果，降低了污水處理能耗。
權利要求書
1.一種無動力回流復合生物轉筒式污水處理裝置，其特征在于：包括反應器、進水管、出水管、排泥管、硝化液回流管、調節池和污泥池；所述反應器包括依次連接的缺氧區、厭氧區、好氧轉筒區和沉淀區，所述缺氧區位于反應器的底部，所述厭氧區位于缺氧區頂部，所述好氧轉筒區和沉淀區并列布置在厭氧區頂部，所述缺氧區和厭氧區內填充有懸浮填料；所述好氧轉筒區內設有通過電機驅動轉動的生物轉筒，所述生物轉筒內設有MBBR填料；所述進水管一端與缺氧區連接，另一端與調節池連接，所述出水管與沉淀區頂部連接，所述排泥管一端與沉淀區底部連接，另一端與污泥池上部連接，所述污泥回流管一端與排泥管連接，另一端與進水管連接，所述硝化液回流管一端與好氧轉筒區連接，另一端與進水管連接。
2.根據權利要求1所述的無動力回流復合生物轉筒式污水處理裝置，其特征在于：所述沉淀區內側壁與出水管對應的位置設置有三角溢流堰。
3.根據權利要求2所述的無動力回流復合生物轉筒式污水處理裝置，其特征在于：所述好氧轉筒區與沉淀區之間通過過流管連通。
4.根據權利要求3所述的無動力回流復合生物轉筒式污水處理裝置，其特征在于：所述沉淀區設置有中心管，所述過流管與中心管連通。
5.根據權利要求4所述的無動力回流復合生物轉筒式污水處理裝置，其特征在于：所述缺氧區與厭氧區之間通過導流板隔開，所述導流板的一側開設有連通缺氧區和厭氧區的過水缺口。
6.根據權利要求5所述的無動力回流復合生物轉筒式污水處理裝置，其特征在于：所述硝化液回流管和污泥回流管上均設有流量調節閥和流量計。
7.根據權利要求6所述的無動力回流復合生物轉筒式污水處理裝置，其特征在于：所述厭氧區出水口設有填料攔截裝置和用于支撐填料攔截裝置的承托板。
8.根據權利要求7所述的無動力回流復合生物轉筒式污水處理裝置，其特征在于：所述好氧轉筒區的一側通過擋板形成與厭氧區出水口連通的過水通道。
發明內容
有鑒于此，本發明的目的是提供一種無動力回流復合生物轉筒式污水處理裝置，以便提高污水處理效果，降低污水處理能耗。
本發明通過以下技術手段解決上述問題：一種無動力回流復合生物轉筒式污水處理裝置，包括反應器、進水管、出水管、排泥管、硝化液回流管、調節池和污泥池；所述反應器包括依次連接的缺氧區、厭氧區、好氧轉筒區和沉淀區，所述缺氧區位于反應器的底部，所述厭氧區位于缺氧區頂部，所述好氧轉筒區和沉淀區并列布置在厭氧區頂部，所述缺氧區和厭氧區內填充有懸浮填料；所述好氧轉筒區內設有通過電機驅動轉動的生物轉筒，所述生物轉筒內設有MBBR填料；所述進水管一端與缺氧區連接，另一端與調節池連接，所述出水管與沉淀區頂部連接，所述排泥管一端與沉淀區底部連接，另一端與污泥池上部連接，所述污泥回流管一端與排泥管連接，另一端與進水管連接，所述硝化液回流管一端與好氧轉筒區連接，另一端與進水管連接。所述排泥管與污泥回流管合二為一，既用于排泥，又用于污泥回流。
進一步，所述沉淀區內側壁與出水管對應的位置設置有三角溢流堰。
進一步，所述好氧轉筒區與沉淀區之間通過過流管連通。
進一步，所述沉淀區設置有中心管，所述過流管與中心管連通。
進一步，所述缺氧區與厭氧區之間通過導流板隔開，所述導流板的一側開設有連通缺氧區和厭氧區的過水缺口；廢水沿進水管從反應器底部進入缺氧區，沿著導流板從遠離進水管一端進入?yún)捬鯀^(qū)。缺氧區一方面利用反應器進水所帶的溶解氧提供氧氣，一方面利用從反應器上部好氧轉筒區硝化液回流管回流的硝化液攜帶的氧氣，形成缺氧環境，促使廢水與回流硝化液混合進行反硝化反應，并且可以利用充足碳源提高脫氮效率。
隨著微生物自身消耗，廢水持續流動過程中溶氧濃度下降，形成厭氧環境，與從沉淀區底部的污泥回流管回流的污泥進行厭氧反應。整個反應器根據氧氣濃度梯度的不同形成了倒置A2O工藝，提高污水脫氮除磷效果，同時可以利用回流污泥內的碳源，避免碳源不足情況影響處理效果。
所述缺氧區和厭氧區中投加有厭缺氧填料，填料的填充率為10％-40％，為懸浮填料，填料的尺寸為1-15cm，密度與水相近，略小于水，為0.96-0.98，可以增強缺氧區、厭氧區的生物種類和生物量，提高脫氮除磷效果。
進一步，所述硝化液回流管和污泥回流管上均設有流量調節閥和流量計；利用重力作用從上向下單向流動，并根據流量計數據調節流量大小。。
進一步，所述厭氧區出水口設有填料攔截裝置和用于支撐填料攔截裝置的承托板；所述填料攔截裝置用于攔截厭、缺氧區的懸浮填料，防止懸浮填料逃逸或進入好氧轉筒區，所述承托板固定在厭氧區出水口兩側，用于固定填料攔截裝置。所述填料攔截裝置上開有小于所述懸浮填料直徑的通孔，填料攔截裝置上端連接有帶手柄的可轉動連接桿，用于固定和取出填料攔截裝置，同時便于放置或更換懸浮填料。
進一步，所述好氧轉筒區的一側通過擋板形成與厭氧區出水口連通的過水通道，所述厭氧區出水通過擋板上的過水缺口進入好氧轉筒區；好氧轉筒區出水通過過流管進入沉淀區，沉淀區出水通過三角溢流堰沿出水管排出。所述擋板、過流管的水平段、三角溢流堰三者位于同一液位高度，確保依靠重力能使得硝化液和污泥順利完成回流。
所述好氧轉筒區的生物轉筒為不銹鋼轉筒，所述生物轉筒的側壁開設有孔徑為1-10mm的通孔，生物轉筒的填料為聚氨酯海綿材料或高分子海綿材料，所述填料的填充率為20％-80％，所述填料的尺寸為10-30mm，填料密度略小于水。所述生物轉筒由電機驅動轉動，帶動生物轉筒內的填料與空氣接觸，促進填料上生物膜的生長，進而提高去除效果。
進一步，所述好氧轉筒區出水通過過流管與沉淀區的中心管連接，中間進水，通過三角堰溢流出水。所述過流管進水端位于好氧轉筒區底部，出水端與沉淀區中心管聯通。
所述沉淀區采用中心進水，四周通過三角堰溢流出水，底部設置污泥斗，泥斗擋板的水平夾角為45°-60°。
本發明的有益效果：本申請的無動力回流復合生物轉筒式污水處理裝置，通過生物轉筒內的MBBR填料來代替常規生物轉盤的盤片，提高了填料載體表面的生物量，而且厭、缺氧區投加相應地懸浮填料，提高了處理效果，同時通過重力作用和流量調節閥實現了硝化液和污泥的無動力回流，無需額外動力或回流裝置，另外采用電機驅使生物轉筒轉動代替常規風機曝氣進行好氧氧化，節約運行能耗和投資費用。利用裝置進水所帶溶氧和硝化液回流所帶氧氣使裝置前段形成缺氧，中段經過微生物消耗形成厭氧，后段為電機驅動生物轉筒形成好氧型生物轉筒，形成倒置A2O提高脫氮除磷效率�？傊摪l(fā)明具有無動力回流、處理效果好、能耗低、操作方便等優點。
（發明人：邱敬賢;黃安濤;周萍;孫慧智;曾木平;劉芳）
