公布日：2022.07.29

申請日：2022.04.25

分類號：C02F11/13(2019.01)I;B01D47/06(2006.01)I;B01D53/18(2006.01)I;B01D53/26(2006.01)I

摘要

污泥低溫帶式干化機水膜除塵系統，本發明涉及污泥處理設備技術領域；水膜除塵系統和除濕熱泵模塊均設置在帶式干燥機的一側，帶式干燥機和除濕熱泵模塊之間的中部固定設置有二次風機，除濕熱泵模塊的出水端與下水管網連接；水膜除塵系統包含：水膜除塵地面水箱系統設置在帶式干燥機一側的地面上；水膜除塵地面水箱系統與帶式干燥機之間的底部固定設置有循環風機，且循環風機的輸出端與帶式干燥機的輸入端相連通設置；水膜除塵器模塊設置在帶式干燥機頂端的回風口處，且水膜除塵器模塊的一側設置有絲網除沫器；具備除濕、除塵、除鹽、除臭等多項功能，保護熱泵不受酸堿鹽等電化學腐蝕，同時，運行可靠，能耗低，使用壽命長。

權利要求書

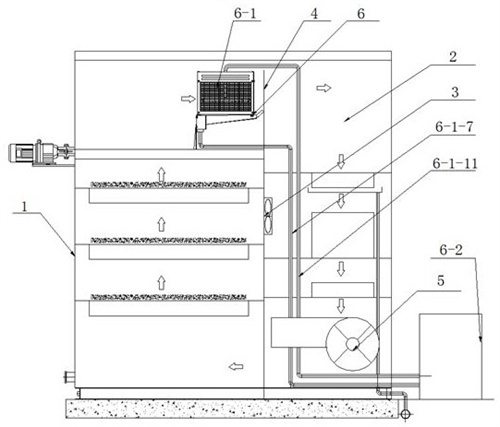

1.污泥低溫帶式干化機水膜除塵系統，其特征在于：它包含帶式干燥機（1）、水膜除塵系統（6）和除濕熱泵模塊（2）；水膜除塵系統（6）和除濕熱泵模塊（2）均設置在帶式干燥機（1）的一側，帶式干燥機（1）和除濕熱泵模塊（2）之間的中部固定設置有二次風機（3），除濕熱泵模塊（2）的出水端與下水管網連接；水膜除塵系統（6）的一側固定設置有擋風隔板（4），所述的水膜除塵系統（6）包含：水膜除塵地面水箱系統（6-2），所述的水膜除塵地面水箱系統（6-2）設置在帶式干燥機（1）一側的地面上；水膜除塵地面水箱系統（6-2）與帶式干燥機（1）之間的底部固定設置有循環風機（5），且循環風機（5）的輸出端與帶式干燥機（1）的輸入端相連通設置；水膜除塵器模塊（6-1），所述的水膜除塵器模塊（6-1）設置在帶式干燥機（1）頂端的回風口處，且水膜除塵器模塊（6-1）的一側設置有絲網除沫器（7），絲網除沫器（7）的一側設置有除濕熱泵模塊（2）；所述的水膜除塵器模塊（6-1）包含：不銹鋼外殼（6-1-1），所述的不銹鋼外殼（6-1-1）設置在帶式干燥機（1）的頂面上，不銹鋼外殼（6-1-1）的一側設置有進風口（6-1-2），且進風口（6-1-2）與帶式干燥機（1）頂端的回風口相連通設置；不銹鋼外殼（6-1-1）的頂面上開設有數個出風口（6-1-3）；不銹鋼外殼（6-1-1）的底面上固定連接有支架（6-1-4），支架（6-1-4）固定設置在帶式干燥機（1）的頂面上；接水盤（6-1-5），所述的接水盤（6-1-5）固定設置在不銹鋼外殼（6-1-1）的底面上，接水盤（6-1-5）的一側設置有出水口（6-1-6），且出水口（6-1-6）上固定連通設置有回水管（6-1-7）；多葉空心球（6-1-8），所述的多葉空心球（6-1-8）固定設置在不銹鋼外殼（6-1-1）的內部；噴淋管（6-1-9），所述的噴淋管（6-1-9）固定設置在多葉空心球（6-1-8）的中部，且噴淋管（6-1-9）的上側設置有進水口（6-1-10），進水口（6-1-10）上固定連接有進水管（6-1-11），進水管（6-1-11）的下端與水膜除塵地面水箱系統（6-2）連接；所述的水膜除塵地面水箱系統（6-2）包含：儲水箱（6-2-1），所述的儲水箱（6-2-1）設置在帶式干燥機（1）一側的底面上，儲水箱（6-2-1）的內部設置有沉淀池（6-2-2）；循環水箱（6-2-3），所述的循環水箱（6-2-3）設置在儲水箱（6-2-1）一側的底面上，且循環水箱（6-2-3）通過管道與儲水箱（6-2-1）的內部相連通設置；進水管（6-1-11）的下端與循環水箱（6-2-3）的內部相連通設置；排水管（6-2-4），所述的排水管（6-2-4）固定連通設置在儲水箱（6-2-1）的底面上；除濕熱泵模塊（2）內部的冷凝器將相對濕度10-15%的冷干空氣，加熱到65-67℃，通過循環風機（5），從帶式干燥機（1）底部進風口（6-1-2）以正壓2000pa送入帶式干燥機（1）下層網帶下方，通過Z字形布置三層網帶通風網孔，均勻穿流過80mm厚每一層濕污泥布料層，此時風速2-3m/s，由于污泥顆粒表面水膜，與周圍空氣界面存在相對濕度梯度，產生蒸汽分壓，熱空氣將濕污泥表面擴散蒸汽帶出，繼續向上層網帶穿流，繼續將污泥濕蒸汽帶出，最終從最上層即第三層帶出更多水蒸氣，經過三層網帶穿流，此時風速降到0.5-1m/s，水蒸氣溫度由60-65℃逐層降低到32-35℃，相對濕度累計92-98%接近飽和；干空氣連續通過3層穿流，同時裹挾帶出大量水蒸氣、粉塵、硫化氫、氨氣、酸堿鹽等臭氣；裹挾著大量粉塵、臭氣的近飽和蒸汽，被吸入水膜除塵器模塊（6-1）進風口（6-1-2），水膜除塵器模塊（6-1）頂部布置噴淋管（6-1-9），噴淋管（6-1-9）上的噴嘴噴出均勻水柱到多葉空心球（6-1-8）內外表面，形成均勻水膜，每個水膜除塵器模塊（6-1）中這些水膜累計100-300㎡比表面積，迅速吸收粉塵和大量氨氣、硫化氫等惡臭氣體；被洗滌過的潔凈飽和水蒸氣，通過絲網除沫器（7），排到除濕熱泵模塊（2）的回?zé)崞髦�；潔凈的飽和水蒸氣的空氣�?jīng)過除濕熱泵模塊（2）的換熱器降溫減速，進入除濕熱泵模塊（2）內的蒸發器表面，飽和水蒸氣遇冷凝結成冷凝水，經過除濕熱泵模塊（2）內的接水收集裝置內進行收集，排入下水管網；冷凝后干空氣進入除濕熱泵模塊（2）內的回?zé)崞�，吸收熱量，進入除濕熱泵模塊（2）內的冷凝器表面被二次加熱到65℃；在循環風機（5）負壓抽吸作用下，通過帶式干燥機（1）底部進風口（6-1-2）被送入帶式干燥機（1）最下方布風室，向上均勻正壓2000pa布風，穿流通過最下層網板和污泥料層，繼續向上一層網帶穿流帶出污泥顆粒表面水汽，到第三層穿流空氣帶出水蒸氣相對濕度92-98%接近飽和，風速1m/s，32-35℃；通過水膜除塵器模塊（6-1），進入除濕熱泵模塊（2），如此往復循環。

發明內容

本發明的目的在于針對現有技術的缺陷和不足，提供一種結構簡單，設計合理、使用方便的污泥低溫帶式干化機水膜除塵系統，具備除濕、除塵、除鹽、除臭等多項功能，保護熱泵不受酸堿鹽等電化學腐蝕，同時，運行可靠，能耗低，使用壽命長。

為實現上述目的，本發明采用的技術方案是：它包含帶式干燥機、水膜除塵系統和除濕熱泵模塊；水膜除塵系統和除濕熱泵模塊均設置在帶式干燥機的一側，帶式干燥機和除濕熱泵模塊之間的中部固定設置有二次風機，除濕熱泵模塊的出水端與下水管網連接；水膜除塵系統的一側固定設置有擋風隔板，所述的水膜除塵系統包含：水膜除塵地面水箱系統，所述的水膜除塵地面水箱系統設置在帶式干燥機一側的地面上；水膜除塵地面水箱系統與帶式干燥機之間的底部固定設置有循環風機，且循環風機的輸出端與帶式干燥機的輸入端相連通設置；水膜除塵器模塊，所述的水膜除塵器模塊設置在帶式干燥機頂端的回風口處，且水膜除塵器模塊的一側設置有絲網除沫器，絲網除沫器的一側設置有除濕熱泵模塊；所述的水膜除塵器模塊包含：不銹鋼外殼，所述的不銹鋼外殼設置在帶式干燥機的頂面上，不銹鋼外殼的一側設置有進風口，且進風口與帶式干燥機頂端的回風口相連通設置；不銹鋼外殼的頂面上開設有數個出風口；不銹鋼外殼的底面上固定連接有支架，支架固定設置在帶式干燥機的頂面上；接水盤，所述的接水盤固定設置在不銹鋼外殼的底面上，接水盤的一側設置有出水口，且出水口上固定連通設置有回水管；多葉空心球，所述的多葉空心球固定設置在不銹鋼外殼的內部；噴淋管，所述的噴淋管固定設置在多葉空心球的中部，且噴淋管的上側設置有進水口，進水口上固定連接有進水管，進水管的下端與水膜除塵地面水箱系統連接；所述的水膜除塵地面水箱系統包含：儲水箱，所述的儲水箱設置在帶式干燥機一側的底面上，儲水箱的內部設置有沉淀池；循環水箱，所述的循環水箱設置在儲水箱一側的底面上，且循環水箱通過管道與儲水箱的內部相連通設置；進水管的下端與循環水箱的內部相連通設置；排水管，所述的排水管固定連通設置在儲水箱的底面上；除濕熱泵模塊內部的冷凝器將相對濕度10-15%的冷干空氣，加熱到65-67℃，通過循環風機，從帶式干燥機底部進風口以正壓2000pa送入帶式干燥機下層網帶下方，通過Z字形布置三層網帶通風網孔，均勻穿流過80mm厚每一層濕污泥布料層，此時風速2-3m/s，由于污泥顆粒表面水膜，與周圍空氣界面存在相對濕度梯度，產生蒸汽分壓，熱空氣將濕污泥表面擴散蒸汽帶出，繼續向上層網帶穿流，繼續將污泥濕蒸汽帶出，最終從最上層即第三層帶出更多水蒸氣，經過三層網帶穿流，此時風速降到0.5-1m/s，水蒸氣溫度由60-65℃逐層降低到32-35℃，相對濕度累計92-98%接近飽和；干空氣連續通過3層穿流，同時裹挾帶出大量水蒸氣、粉塵、硫化氫、氨氣、酸堿鹽等臭氣；裹挾著大量粉塵、臭氣的近飽和蒸汽，被吸入水膜除塵器模塊進風口，水膜除塵器模塊頂部布置噴淋管，噴淋管上的噴嘴噴出均勻水柱到多葉空心球內外表面，形成均勻水膜，每個水膜除塵器模塊中這些水膜累計100-300㎡比表面積，迅速吸收粉塵和大量氨氣、硫化氫等惡臭氣體；被洗滌過的潔凈飽和水蒸氣，通過絲網除沫器，排到除濕熱泵模塊的回?zé)崞髦校粷崈舻娘柡退�蒸氣的空氣�?jīng)過除濕熱泵模塊的換熱器降溫減速，進入除濕熱泵模塊內的蒸發器表面，飽和水蒸氣遇冷凝結成冷凝水，經過除濕熱泵模塊內的接水收集裝置內進行收集，排入下水管網；冷凝后干空氣進入除濕熱泵模塊內的回?zé)崞鳎�吸收熱量，進入除濕熱泵模塊內的冷凝器表面被二次加熱到65℃；在循環風機負壓抽吸作用下，通過帶式干燥機底部進風口被送入帶式干燥機最下方布風室，向上均勻正壓2000pa布風，穿流通過最下層網板和污泥料層，繼續向上一層網帶穿流帶出污泥顆粒表面水汽，到第三層穿流空氣帶出水蒸氣相對濕度92-98%接近飽和，風速1m/s，32-35℃；通過水膜除塵器模塊，進入除濕熱泵模塊，如此往復循環。

與現有技術相比，本發明有益效果為：1、具備除濕、除塵、除鹽、除臭等多項功能，保護熱泵不受酸堿鹽等電化學腐蝕；2、根據市政和工業污泥具體性質，控制引導循環風每次通過水膜除塵器模塊時，濕空氣裹挾的大小顆粒粉塵、惡臭氣體，高鹽氣都被洗滌一遍，這些顆粒與水膜碰撞成千上萬次，顆粒粉塵、惡臭氣體、高鹽氣溶于水膜中被帶走，高濕空氣不溶于水，確保出口處經過洗滌的高濕空氣處于潔凈狀態，確保除濕熱泵模塊內的蒸發器銅管、換熱器翅片，不再受到電化學腐蝕。水膜除塵器模塊既確保低溫干化機不更換低效換熱耐腐蝕316L材質，延長了除濕熱泵模塊的使用壽命，又實現污泥低溫干化機真正意義上的密封無臭氣。

（發明人：段志勇）
