公布日：2023.01.17
申請日：2022.10.13
分類號：C02F1/48(2006.01)I;C02F1/52(2006.01)I
摘要
本發明公開了一種磁分離設備和磁混凝沉淀池污水處理裝置，包括處理筒，所述處理筒的一端側面轉動安裝有轉動軸，轉動軸的一端安裝有驅動電機，所述轉動軸的表面固定連接有攪拌桿，所述攪拌桿的一端側面鉸接有鉸接軸，所述鉸接軸的表面鉸接有長桿，所述長桿的一側表面固定連接有磁鐵條，所述磁鐵條的表面滑動連接于攪拌桿的一側表面，所述處理筒的兩側表面均設有密封孔，所述密封孔的側面固定安裝有分離板，所述分離板的一端表面設有分離槽，所述分離槽位于攪拌桿的一側表面，所述分離板的一端表面設有直角擋桿，結合側面的分離板結構進行分離，高效穩定，不會干涉，方便轉動操作，保證污水處理質量和效率。
權利要求書

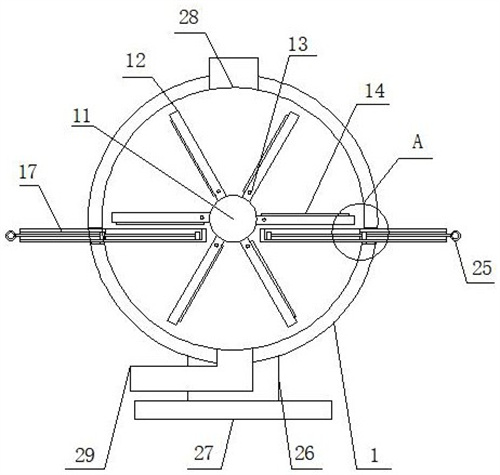

1.一種磁分離設備，包括處理筒（1），其特征在于：所述處理筒（1）的一端側面轉動安裝有轉動軸（11），轉動軸（11）的一端安裝有驅動電機，所述轉動軸（11）的表面固定連接有攪拌桿（12），所述攪拌桿（12）的一端側面鉸接有鉸接軸（13），所述鉸接軸（13）的表面鉸接有長桿（14），所述長桿（14）的一側表面固定連接有磁鐵條（15），所述磁鐵條（15）的表面滑動連接于攪拌桿（12）的一側表面，所述處理筒（1）的兩側表面均設有密封孔（16），所述密封孔（16）的側面固定安裝有分離板（17），所述分離板（17）的一端表面設有分離槽（18），所述分離槽（18）位于攪拌桿（12）的一側表面，所述分離板（17）的一端表面設有直角擋桿（19），所述直角擋桿（19）位于長桿（14）的一端位置；該分離設備的使用方法包括如下步驟：S1、將污水通入到處理筒中，并且加入處理劑；S2、通過驅動電機帶著轉動軸和攪拌桿轉動，對污水進行攪拌處理，較快處理劑混合；S3、產生絮狀沉淀后被磁性吸附到攪拌桿和長桿表面；S4、攪拌桿轉動到分離板位置后，直角擋桿對長桿限位，長桿角度偏轉后和攪拌桿分離；S5、攪拌桿表面的沉淀物掉落到分離槽內收集，轉過分離板角度后長桿復位；S6、直接從分離槽內部手動清理收集的沉淀物，完成分離處理后排除污水。
2.根據權利要求1所述的一種磁分離設備，其特征在于：所述鉸接軸（13）的表面固定套接有扭簧（2），所述扭簧（2）位于攪拌桿（12）的一端位置。
3.根據權利要求1所述的一種磁分離設備，其特征在于：所述分離板（17）的另一端表面設有清理孔（21），所述清理孔（21）位于分離槽（18）的一端側面。
4.根據權利要求3所述的一種磁分離設備，其特征在于：所述清理孔（21）的側面滑動安裝有橫桿（22），所述橫桿（22）的一端表面固定連接有拉環（25）。
5.根據權利要求4所述的一種磁分離設備，其特征在于：所述橫桿（22）的一端表面設有第一密封塊（23），所述第一密封塊（23）位于清理孔（21）的側面。
6.根據權利要求4所述的一種磁分離設備，其特征在于：所述橫桿（22）的端頭設有第二密封塊（24），所述第二密封塊（24）位于分離槽（18）的另一端側面。
7.根據權利要求1所述的一種磁分離設備，其特征在于：所述處理筒（1）的一側表面兩端設有固定板（26），所述固定板（26）的一端表面固定連接有底板（27）。
8.根據權利要求1所述的一種磁分離設備，其特征在于：所述處理筒（1）的兩側表面分別設有進水管（28）和出水管（29），所述出水管（29）位于底板（27）的一側位置。
發明內容
針對現有技術中存在的問題，本發明的目的在于提供一種磁分離設備和磁混凝沉淀池污水處理裝置，通過轉動軸安裝的攪拌桿，結合側面鉸接的長桿安裝磁鐵條，可以在攪拌處理中進行磁性吸附，結合側面的分離板結構進行分離，高效穩定，不會干涉，方便轉動操作，保證污水處理質量和效率。
為解決上述問題，本發明采用如下的技術方案。
一種磁分離設備和磁混凝沉淀池污水處理裝置，包括處理筒，所述處理筒的一端側面轉動安裝有轉動軸，轉動軸的一端安裝有驅動電機，所述轉動軸的表面固定連接有攪拌桿，所述攪拌桿的一端側面鉸接有鉸接軸，所述鉸接軸的表面鉸接有長桿，所述長桿的一側表面固定連接有磁鐵條，所述磁鐵條的表面滑動連接于攪拌桿的一側表面，所述處理筒的兩側表面均設有密封孔，所述密封孔的側面固定安裝有分離板，所述分離板的一端表面設有分離槽，所述分離槽位于攪拌桿的一側表面，所述分離板的一端表面設有直角擋桿，所述直角擋桿位于長桿的一端位置；該分離設備的使用方法包括如下步驟：S1、將污水通入到處理筒中，并且加入處理劑；S2、通過驅動電機帶著轉動軸和攪拌桿轉動，對污水進行攪拌處理，較快處理劑混合；S3、產生絮狀沉淀后被磁性吸附到攪拌桿和長桿表面；S4、攪拌桿轉動到分離板位置后，直角擋桿對長桿限位，長桿角度偏轉后和攪拌桿分離；S5、攪拌桿表面的沉淀物掉落到分離槽內收集，轉過分離板角度后長桿復位；S6、直接從分離槽內部手動清理收集的沉淀物，完成分離處理后排除污水。
進一步的，所述鉸接軸的表面固定套接有扭簧，所述扭簧位于攪拌桿的一端位置，通過安裝扭簧，利于扭動復位，提高分離效果。
進一步的，所述分離板的另一端表面設有清理孔，所述清理孔位于分離槽的一端側面。
進一步的，所述清理孔的側面滑動安裝有橫桿，所述橫桿的一端表面固定連接有拉環，通過安裝橫桿，利于手動操作進行清理，高效穩定。
進一步的，所述橫桿的一端表面設有第一密封塊，所述第一密封塊位于清理孔的側面。
進一步的，所述橫桿的端頭設有第二密封塊，所述第二密封塊位于分離槽的另一端側面，通過連接第一密封塊和第二密封塊，可以進行密封清理，提高安全穩定性。
進一步的，所述處理筒的一側表面兩端設有固定板，所述固定板的一端表面固定連接有底板。
進一步的，所述處理筒的兩側表面分別設有進水管和出水管，所述出水管位于底板的一側位置，通過安裝底板和水管，利于穩定固定后通水，方便高效處理。
相比于現有技術，本發明的優點在于：（1）本方案通過轉動軸安裝的攪拌桿，結合側面鉸接的長桿安裝磁鐵條，可以在攪拌處理中進行磁性吸附，結合側面的分離板結構進行分離，高效穩定，不會干涉，方便轉動操作，保證污水處理質量和效率。
（2）通過安裝扭簧，利于扭動復位，提高分離效果。
（3）通過安裝橫桿，利于手動操作進行清理，高效穩定。
（4）通過連接第一密封塊和第二密封塊，可以進行密封清理，提高安全穩定性。
（5）通過安裝底板和水管，利于穩定固定后通水，方便高效處理。
（發明人：路鵬程;王耀;楊家來;趙國清）
