公布日：2023.05.30
申請日：2022.11.30
分類號：B01D29/03(2006.01)I;B01D29/96(2006.01)I;B08B3/02(2006.01)I;B08B3/14(2006.01)I
摘要
本發明公開了一種太陽能組件的污水處理裝置，涉及太陽能組件污水處理技術領域，為解決現有的太陽能組件缺少污水處理裝置，水沖洗的過程中會產生大量的污水，污水會直接流至地面，一方面造成污染，另一方面造成浪費，且需要人工進行定期沖洗，費時費力的問題。所述污水收集外框位于太陽能組件主體的外側，所述污水收集外框包括集液槽，所述集液槽的內部設置有通槽，所述污水收集外框的下端設置有污水處理箱，所述污水處理箱的內部設置有集液腔，所述集液腔的內部設置有過濾芯片，所述污水收集外框的上端設置有沖洗水管，所述污水處理箱的外側設置有循環水泵組件，所述循環水泵組件包括循環水泵，所述循環水泵組件的一端設置有引水管。
權利要求書

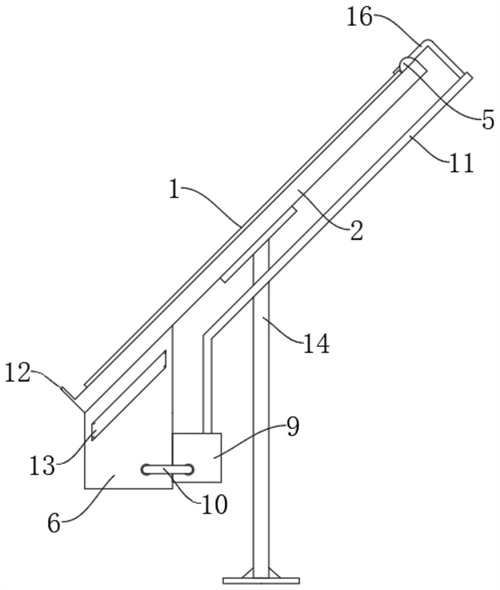

1.一種太陽能組件的污水處理裝置，包括太陽能組件主體（1）和污水收集外框（2），其特征在于：所述污水收集外框（2）位于太陽能組件主體（1）的外側，所述污水收集外框（2）包括集液槽（3），所述集液槽（3）的內部設置有通槽（4），所述污水收集外框（2）的下端設置有污水處理箱（6），所述污水處理箱（6）的內部設置有集液腔（7），所述集液腔（7）的內部設置有過濾芯片（8），所述污水收集外框（2）的上端設置有沖洗水管（5）。
2.根據權利要求1所述的一種太陽能組件的污水處理裝置，其特征在于：所述污水處理箱（6）的外側設置有循環水泵組件（9），所述循環水泵組件（9）包括循環水泵。
3.根據權利要求2所述的一種太陽能組件的污水處理裝置，其特征在于：所述循環水泵組件（9）的一端設置有引水管（10），所述引水管（10）的一端嵌入污水處理箱（6）的內部，所述循環水泵組件（9）的另一端設置有輸水管（11），所述沖洗水管（5）的上端設置有進液管（16），所述進液管（16）與輸水管（11）之間密封固定連接。
4.根據權利要求1所述的一種太陽能組件的污水處理裝置，其特征在于：所述沖洗水管（5）包括若干沖洗噴頭（15）。
5.根據權利要求1所述的一種太陽能組件的污水處理裝置，其特征在于：所述過濾芯片（8）的一端設置有密封固定板（13），所述密封固定板（13）與污水處理箱（6）之間通過螺釘密封固定連接。
6.根據權利要求1所述的一種太陽能組件的污水處理裝置，其特征在于：所述太陽能組件主體（1）的下端設置有太陽能組件支架（14）。
7.根據權利要求1所述的一種太陽能組件的污水處理裝置，其特征在于：所述污水收集外框（2）的底端設置有擋板（12），且擋板（12）與污水收集外框（2）焊接固定連接。
發明內容
本發明的目的在于提供一種太陽能組件的污水處理裝置,以解決上述背景技術中提出的現有的太陽能組件缺少污水處理裝置，水沖洗的過程中會產生大量的污水，污水會直接流至地面，一方面造成污染，另一方面造成浪費，且需要人工進行定期沖洗，費時費力的問題。
為實現上述目的，本發明提供如下技術方案：一種太陽能組件的污水處理裝置，包括太陽能組件主體和污水收集外框，所述污水收集外框位于太陽能組件主體的外側，所述污水收集外框包括集液槽，所述集液槽的內部設置有通槽，所述污水收集外框的下端設置有污水處理箱，所述污水處理箱的內部設置有集液腔，所述集液腔的內部設置有過濾芯片，所述污水收集外框的上端設置有沖洗水管。
優選的，所述污水處理箱的外側設置有循環水泵組件，所述循環水泵組件包括循環水泵。
優選的，所述循環水泵組件的一端設置有引水管，所述引水管的一端嵌入污水處理箱的內部，所述循環水泵組件的另一端設置有輸水管，所述沖洗水管的上端設置有進液管，所述進液管與輸水管之間密封固定連接。
優選的，所述沖洗水管包括若干沖洗噴頭。
優選的，所述過濾芯片的一端設置有密封固定板，所述密封固定板與污水處理箱之間通過螺釘密封固定連接。
優選的，所述太陽能組件主體的下端設置有太陽能組件支架。
優選的，所述污水收集外框的底端設置有擋板，且擋板與污水收集外框焊接固定連接。
與現有技術相比，本發明的有益效果是：1、本發明循環水泵組件內部的循環水泵定時工作，通過引水管引出污水處理箱內部的清潔用水，水體通過輸水管進入進液管，再通過進液管進入沖洗水管，最終通過多個沖洗噴頭噴出沖洗太陽能組件主體的表面，對太陽能組件主體進行清潔，清潔后產生的污水進入集液槽的內部，再通過通槽回流至污水處理箱的內部，被污水處理箱內部的過濾芯片過濾后重新循環使用，實現對太陽能組件主體的定時清理和清理后污水的自動處理，避免污水污染和水體浪費，同時提高了對太陽能組件主體的清潔質量，且循環水泵定時工作清洗代替人工定期巡檢清洗，省時省力；2、本發明的雨水也會通過集液槽的通槽進入污水處理箱，能夠?qū)τ晁M(jìn)行回收利用，從而進一步避免了浪費。
（發明人：劉會平;凌建軍;張冬;喬利敏;閭雪嬌）
