公布日：2023.06.23
申請日：2023.02.17
分類號：C02F3/30(2023.01)I
摘要
本發明公開了一種集裝箱式多級AAO一體化污水處理設備，包括調節罐和處理箱，所述調節罐一端設有進料管，且調節罐另一端排料管，所述排料管與處理箱進料端連通，所述處理箱內設有多個固定連接的隔離板，所述隔離板將處理箱沿著水流方向依次分為倒置缺氧區、厭氧區、第一好養區、第二好養區和澄清區，所述倒置缺氧區、第一好養區和第二好養區內部設有曝氣管，所述澄清區一端設有用于處理后水排出的排放管。本發明實現同步硝化反硝化、多次脫氮、高效降解有機污染物、穩定除磷功能，并且無需添加任何藥劑，本發明克服了現有技術的不足，設計合理，具有較高的社會使用價值和應用前景。
權利要求書

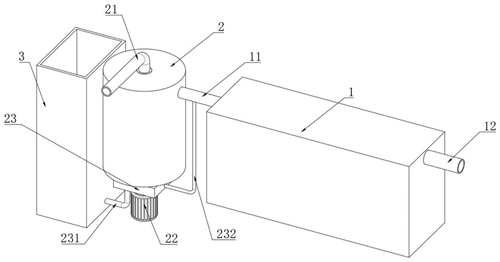

1.一種集裝箱式多級AAO一體化污水處理設備，其特征在于：包括調節罐(2)和處理箱(1)，所述調節罐(2)上設有進料管(21)，且調節罐(2)側壁連接有排料管(11)，所述排料管(11)與處理箱(1)進料端連通，所述處理箱(1)內設有多個固定連接的隔離板(19)，所述隔離板(19)將處理箱(1)沿著水流方向依次分為倒置缺氧區(13)、厭氧區(14)、第一好養區(15)、第二好養區(16)和澄清區(17)，所述倒置缺氧區(13)、第一好養區(15)和第二好養區(16)內部設有曝氣管(10)，所述澄清區(17)一端設有用于處理后水排出的排放管(12)。
2.根據權利要求1所述的一種集裝箱式多級AAO一體化污水處理設備，其特征在于：所述調節罐(2)中部設有調節軸(25)，所述調節軸(25)中心處設有進水孔(251)，所述進料管(21)與進水孔(251)連通，位于調節罐(2)底部的所述調節罐(2)側壁上設有多個與進水孔(251)相連通的出水孔(255)，所述調節罐(2)內壁上設有多個固定連接的第一環形板(26)，所述調節罐(2)外側壁上設有多個第二環形板(27)，所述第一環形板(26)和第二環形板(27)之間呈犬牙交錯分布。
3.根據權利要求2所述的一種集裝箱式多級AAO一體化污水處理設備，其特征在于：所述調節軸(25)可轉動的設置在調節罐(2)中部，所述進料管(21)與調節軸(25)端部轉動連接，位于進水孔(251)外側的所述調節軸(25)內設有呈環形的吸附槽(252)，所述調節軸(25)外側壁上設有多個固定連接且與吸附槽(252)相連通的吸附管(28)，所述吸附管(28)底部設有多個吸附孔(281)，所述調節軸(25)底部穿過調節罐(2)底部，位于調節罐(2)下方的所述調節軸(25)外側設有轉動且密封的調節框(241)，位于出水孔(255)下方的所述調節軸(25)底部設有回流槽(254)，所述回流槽(254)與吸附槽(252)之間設有相連通的連通槽(257)，且回流槽(254)外側壁上設有多個與調節框(241)相連通的回流孔(253)，所述調節框(241)一側設有相連通的回流管(24)，所述回流管(24)內設有可開合的電磁閥。
4.根據權利要求3所述的一種集裝箱式多級AAO一體化污水處理設備，其特征在于：所述調節罐(2)下方設有驅動電機(22)，所述驅動電機(22)輸出端與調節軸(25)底部固定連接，所述吸附管(28)分別平行設置在相應的第一環形板(26)和第二環形板(27)上方，所述第一環形板(26)和第二環形板(27)呈圓臺狀。
5.根據權利要求3所述的一種集裝箱式多級AAO一體化污水處理設備，其特征在于：所述調節罐(2)一側設有污水箱(3)，所述回流管(24)延伸端與污水箱(3)一側連通，位于回流管(24)下方的所述污水箱(3)內設有可上下運動的過濾網板(31)，所述污水箱(3)一側還設有將過濾網板(31)過濾后污水抽吸至排料管(11)內的抽吸機構。
6.根據權利要求5所述的一種集裝箱式多級AAO一體化污水處理設備，其特征在于：所述抽吸機構包括抽吸箱(23)、抽吸板(235)、抽吸管(231)和輸送管(232)，所述抽吸板(235)可上下運動的設置在抽吸箱(23)內部，所述調節軸(25)底部活動且密封的穿過抽吸箱(23)中部，所述抽吸管(231)一端與抽吸箱(23)底部連通，抽吸管(231)另一端與污水箱(3)底部連通，所述輸送管(232)一端與抽吸箱(23)底部連通，且輸送管(232)另一端與排料管(11)連通，所述抽吸管(231)內設有單向進水閥(233)，所述輸送管(232)內設有單向排水閥(234)。
7.根據權利要求6所述的一種集裝箱式多級AAO一體化污水處理設備，其特征在于：位于抽吸箱(23)內的所述調節軸(25)外側設有往復螺紋(256)，所述調節軸(25)與抽吸板(235)之間通過往復螺紋(256)連接。
8.根據權利要求5所述的一種集裝箱式多級AAO一體化污水處理設備，其特征在于：所述污水箱(3)內設有多個可轉動的往復絲桿(32)，所述往復絲桿(32)分別穿過相應的過濾網板(31)，且往復絲桿(32)與過濾網板(31)通過往復螺紋連接。
9.根據權利要求8所述的一種集裝箱式多級AAO一體化污水處理設備，其特征在于：所述污水箱(3)下方設有多個第一斜齒輪(321)，所述往復絲桿(32)底部活動穿過污水箱(3)底部與相應的第一斜齒輪(321)連接，多個所述第一斜齒輪(321)中心處設有可轉動的第二斜齒輪(341)，所述污水箱(3)下方還設有多個同步軸(33)，所述同步軸(33)一端設有固定連接且與第一斜齒輪(321)嚙合的第三斜齒輪(331)，且同步軸(33)另一端設有固定連接且與第二斜齒輪(341)相嚙合的第四斜齒輪(332)，所述第二斜齒輪(341)上設有固定連接的傳動軸(34)，所述傳動軸(34)與污水箱(3)底部轉動連接，所述調節軸(25)上設有可單向轉動的傳動齒輪(221)，所述傳動軸(34)與相應的傳動齒輪(221)之間設有相連接的同步鏈條(35)。
10.一種集裝箱式多級AAO一體化污水處理方法，采用如權利要求1-9任意一項所述的一種集裝箱式多級AAO一體化污水處理設備，其特征在于，包括以下步驟：S1將污水通過進料管(21)送入調節軸(25)內的進水孔(251)，通過出水孔(255)進入調節罐(2)的底部，污水順著第一環形板(26)和第二環形板(27)形成的曲形通過，在調節罐(2)內的曲折向上運動，上升的過程中，污水內的雜質顆粒物能夠自動沉積在調節罐(2)內，分離后的污水通過排料管(11)進入處理箱(1)內；S2進入處理箱(1)內的污水依次通過倒置缺氧區(13)、厭氧區(14)、第一好養區(15)和第二好養區(16)，AO生物接觸氧化與活性污泥共混生物法進行污水的處理，處理后的污水進入澄清區(17)，上清液通過排放管(12)排放即可；S3隨著污水的不斷通入調節罐(2)內，調節罐(2)內沉積的顆粒逐漸增多，通過設置驅動電機(22)啟動周期，使驅動電機(22)定期啟動，帶動調節軸(25)轉動，同時開啟電磁閥，利用水壓壓力，能夠使吸附孔(281)形成一個吸附力，使吸附管(28)能夠通過吸附孔(281)將雜質顆粒吸附至吸附槽(252)內，通過連通槽(257)進入回流槽(254)，通過回流孔(253)進入調節框(241)內，從而通過回流管(24)進入污水箱(3)內，進入污水箱(3)內的污水，通過過濾網板(31)進行過濾分離，而調節軸(25)轉動的同時，能夠通過往復螺紋(256)，帶動抽吸板(235)周期性往復運動，配合單向進水閥(233)和單向排水閥(234)，能夠?qū)⑽鬯?/span>(3)內過濾的污水抽吸至排料管(11)內，進入處理箱(1)進行處理，而雜質顆粒被及時的過濾分離，從而對調節罐(2)內的雜質進行定期的自動清理，有效的防止了雜質過多，造成堵塞；S4當過濾網板(31)上雜質顆粒過多的時候，啟動驅動電機(22)反向轉動，帶動傳動軸(34)轉動，通過斜齒輪之間的嚙合傳動，帶動多個往復絲桿(32)同步轉動，從而使過濾網板(31)能夠自動沿著污水箱(3)向上運動，從而實現了過濾網板(31)上雜質顆粒的自動清理分離。
發明內容
為了解決上述背景技術中提到對于農村，人口過于分散，產生的污水量也很少，如果采用污水廠形式的方式去處理，會造成資源的浪費的問題，本發明提供一種集裝箱式多級AAO一體化污水處理設備及其處理方法。
為了實現上述目的，本發明采用了如下技術方案：
一種集裝箱式多級AAO一體化污水處理設備，包括調節罐和處理箱，所述調節罐一端設有進料管，且調節罐另一端排料管，所述排料管與處理箱進料端連通，所述處理箱內設有多個固定連接的隔離板，所述隔離板將處理箱沿著水流方向依次分為倒置缺氧區、厭氧區、第一好養區、第二好養區和澄清區，所述倒置缺氧區、第一好養區和第二好養區內部設有曝氣管，所述澄清區一端設有用于處理后水排出的排放管。
優選地，所述調節罐中部設有調節軸，所述調節軸中心處設有進水孔，所述進料管與進水孔連通，位于調節罐底部的所述調節罐側壁上設有多個與進水孔相連通的出水孔，所述調節罐內壁上設有多個固定連接的第一環形板，所述調節罐外側壁上設有多個第二環形板，所述第一環形板和第二環形板之間呈犬牙交錯分布。
優選地，所述調節軸可轉動的設置在調節罐中部，所述進料管與調節軸端部轉動連接，位于進水孔外側的所述調節軸內設有呈環形的吸附槽，所述調節軸外側壁上設有多個固定連接且與吸附槽相連通的吸附管，所述吸附管底部設有多個吸附孔，所述調節軸底部穿過調節罐底部，位于調節罐下方的所述調節軸外側設有轉動且密封的調節框，位于出水孔下方的所述調節軸底部設有回流槽，所述回流槽與吸附槽之間設有相連通的連通槽，且回流槽外側壁上設有多個與調節框相連通的回流孔，所述調節框一側設有相連通的回流管，所述回流管內設有可開合的電磁閥。
優選地，所述調節罐下方設有驅動電機，所述驅動電機輸出端與調節軸底部固定連接，所述吸附管分別平行設置在相應的第一環形板和第二環形板上方，所述第一環形板和第二環形板呈圓臺狀。
優選地，所述調節罐一側設有污水箱，所述回流管延伸端與污水箱一側連通，位于回流管下方的所述污水箱內設有可上下運動的過濾網板，所述污水箱一側還設有將過濾網板過濾后污水抽吸至排料管內的抽吸機構。
優選地，所述抽吸機構包括抽吸箱、抽吸板、抽吸管和輸送管，所述抽吸板可上下運動的設置在抽吸箱內部，所述調節軸底部活動且密封的穿過抽吸箱中部，所述抽吸管一端與抽吸箱底部連通，抽吸管另一端與污水箱底部連通，所述輸送管一端與抽吸箱底部連通，且輸送管另一端與排料管連通，所述抽吸管內設有單向進水閥，所述輸送管內設有單向排水閥。
優選地，位于抽吸箱內的所述調節軸外側設有往復螺紋，所述調節軸與抽吸板之間通過往復螺紋連接。
優選地，所述污水箱內設有多個可轉動的往復絲桿，所述往復絲桿分別穿過相應的過濾網板，且往復絲桿與過濾網板通過往復螺紋連接。
優選地，所述污水箱下方設有多個第一斜齒輪，所述往復絲桿底部活動穿過污水箱底部與相應的第一斜齒輪連接，多個所述第一斜齒輪中心處設有可轉動的第二斜齒輪，所述污水箱下方還設有多個同步軸，所述同步軸一端設有固定連接且與第一斜齒輪嚙合的第三斜齒輪，且同步軸另一端設有固定連接且與第二斜齒輪相嚙合的第四斜齒輪，所述第二斜齒輪上設有固定連接的傳動軸，所述傳動軸與污水箱底部轉動連接，所述調節軸上設有可單向轉動的傳動齒輪，所述傳動軸與相應的傳動齒輪之間設有相連接的同步鏈條。
一種集裝箱式多級AAO一體化污水處理方法，包括以下步驟：
S1將污水通過進料管送入調節軸內的進水孔，通過出水孔進入調節罐的底部，污水順著第一環形板和第二環形板形成的曲形通過，在調節罐內的曲折向上運動，上升的過程中，污水內的雜質顆粒物能夠自動沉積在調節罐內，分離后的污水通過排料管進入處理箱內；
S2進入處理箱內的污水依次通過倒置缺氧區、厭氧區、第一好養區和第二好養區，AO生物接觸氧化與活性污泥共混生物法進行污水的處理，處理后的污水進入澄清區，上清液通過排放管排放即可；
S3隨著污水的不斷通入調節罐內，調節罐內沉積的顆粒逐漸增多，通過設置驅動電機啟動周期，使驅動電機定期啟動，帶動調節軸轉動，同時開啟電磁閥，利用水壓壓力，能夠使吸附孔形成一個吸附力，使吸附管能夠通過吸附孔將雜質顆粒吸附至吸附槽內，通過連通槽進入回流槽，通過回流孔進入調節框內，從而通過回流管進入污水箱內，進入污水箱內的污水，通過過濾網板進行過濾分離，而調節軸轉動的同時，能夠通過往復螺紋，帶動抽吸板周期性往復運動，配合單向進水閥和單向排水閥，能夠?qū)⑽鬯鋬?nèi)過濾的污水抽吸至排料管內，進入處理箱進行處理，而雜質顆粒被及時的過濾分離，從而對調節罐內的雜質進行定期的自動清理，有效的防止了雜質過多，造成堵塞；
S4當過濾網板上雜質顆粒過多的時候，啟動驅動電機反向轉動，帶動傳動軸轉動，通過斜齒輪之間的嚙合傳動，帶動多個往復絲桿同步轉動，從而使過濾網板能夠自動沿著污水箱向上運動，從而實現了過濾網板上雜質顆粒的自動清理分離。
與現有技術相比，本發明的有益效果是：
1、采用“HG-BT3集裝箱式多級A/O一體化污水處理設備”集成了A2/O工藝、AB兩段活性污泥法工藝，屬泥膜耦合型生物法復合處理工藝，配合自行研發的“三維螺旋生物繩填料”及“電解除磷技術”，實現同步硝化反硝化、多次脫氮、高效降解有機污染物、穩定除磷功能，并且無需添加任何藥劑。
2、調節罐和處理箱的一體化設計，能夠?qū)⒃械拇笮臀鬯幚韽S(chǎng)，集成化縮小化，能夠通過地埋的方式，直接埋入地面以下，既實現了污水處理，同時也減少了空間的占用。
3、調節罐內調節軸、進水孔和出水孔的設計，能夠使污水能夠直接進入調節罐底部，使污水能夠在調節罐內從下向上運動，使污水內的雜質顆粒在調節罐內能夠更好的分離，而第一環形板和第二環形板的設計，能夠利用第一環形板和第二環形板形成的曲折通道，進一步的增加了污水的停留時間，提高了污水內雜質的分離效率，降低了后續污水處理壓力；
4、吸附管、吸附孔、吸附槽、調節框和回流管的設計，能利用水壓使吸附孔形成一個吸附力，使吸附管能夠通過吸附孔將雜質顆粒吸附至吸附槽內，通過連通槽進入回流槽，通過回流孔進入調節框內，從而通過回流管排出，能夠有效的防止了調節罐內雜質顆粒的堆積，保證調節罐內的污水流通的穩定；而調節軸可轉動的設計，能夠使吸附管能夠更全面的對調節罐內雜質的吸附，從而提高雜質吸附效率。
（發明人：孫士杰;蔣建軍）
