公布日：2022.11.08

申請日：2022.10.10

分類號：C02F11/00(2006.01)I;B02C19/18(2006.01)I

摘要

本發明公開了一種用于污泥細胞破解的微孔超聲破解裝置，包括超聲處理室，超聲處理室內設有第一攪拌機構，第一攪拌機構包括往復絲桿，往復絲桿一端貫穿超聲處理室頂面，另一端設有攪拌葉片，超聲處理室內設有第二攪拌機構，超聲處理室側壁上設有第一開口，且超聲處理室內壁上設有開關機構，開關機構包括擋板以及第二連桿，超聲處理室側壁上設有超聲波發生器，且超聲處理室頂面設有進液管。本發明通過在超聲處理室內設置第一攪拌機構和第二攪拌機構，可對污泥進行充分?jǐn)嚢�，提高了污泥�?xì)胞破解處理的效率。

權利要求書

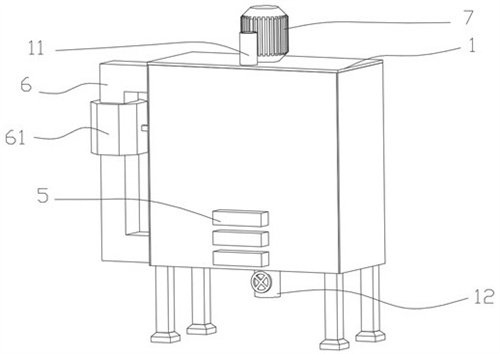

1.一種用于污泥細胞破解的微孔超聲破解裝置，其特征在于，包括超聲處理室（1），所述超聲處理室（1）內設有第一攪拌機構（2），超聲處理室（1）外頂面設有驅動機構（7），所述第一攪拌機構（2）包括沿豎直方向設置的往復絲桿（21），所述往復絲桿（21）一端貫穿超聲處理室（1）頂面并與所述驅動機構（7）的輸出軸連接，往復絲桿（21）另一端設有多個攪拌葉片（22），往復絲桿（21）上套設有用于與其配合進行上下滑動的第一滑塊（23）；所述超聲處理室（1）內設有第二攪拌機構（3），所述第二攪拌機構（3）包括固定設于超聲處理室（1）內頂面的連接塊（31），所述連接塊（31）上設有兩根以所述往復絲桿（21）為對稱軸對稱設置的滑桿（32），所述滑桿（32）與往復絲桿（21）之間呈30°夾角設置，所述滑桿（32）上套設有第二滑塊（33）；所述第一滑塊（23）上沿水平方向固定設有第一連桿（24），兩個所述第二滑塊（33）均與所述第一連桿（24）滑動連接，所述第二滑塊（33）上固定設有攪拌板（34）；所述攪拌板（34）上設有與其轉動連接的第一齒環（35）以及第二齒環（36）,所述滑桿（32）側壁上設有外螺紋，所述第一齒環（35）內環面設有用于與所述外螺紋配合進行轉動的內螺紋，第一齒環（35）上端面設有第一攪拌棒（351），所述第二齒環（36）外環面設有的齒與第一齒環（35）外環面設有的齒相互嚙合，第二齒環（36）內環面設有第二攪拌棒（361）；所述超聲處理室（1）側壁下部上設有第一開口，且超聲處理室（1）內壁上設有用于控制所述第一開口開啟或閉合的開關機構（4），所述超聲處理室（1）側壁上部設有第二開口，且所述第一開口通過回流管（6）與所述第二開口連接，所述回流管（6）上設有污泥泵（61），所述污泥泵（61）通過連接桿固定設于超聲處理室（1）側壁上，與所述第一開口相對的所述超聲處理室（1）側壁下部設有第三開口，所述第三開口上設有與所述第一連桿（24）配合控制第三開口開啟或閉合的開關機構（4）；所述開關機構（4）包括與超聲處理室（1）內壁滑動連接的擋板（41），所述擋板（41）上設有用于輔助擋板（41）封閉所述第一開口、所述第三開口的配重塊，超聲處理室（1）內壁上設有用于利用第一連桿（24）下壓使所述擋板（41）進行滑動的第二連桿（42），所述第二連桿（42）一端與所述擋板（41）鉸接，且第二連桿（42）中部通過轉軸與所述超聲處理室（1）內壁鉸接；所述第三開口處的超聲處理室（1）側壁上設有向地面一側傾斜的第一導流管（8），所述第一導流管（8）下方設有沉淀池（9），且第一導流管（8）底面中部設有與所述沉淀池（9）連通的第二導流管（81）；所述第一導流管（8）內設有用于控制污泥間歇通過所述第二導流管（81）的密封塊（82），所述密封塊（82）與所述第一導流管（8）滑動密封連接，且密封塊（82）通過至少一個彈簧與所述超聲處理室（1）側壁連接，所述第一導流管（8）遠離所述第三開口的一端設有與所述沉淀池（9）連通的第三導流管（85），與第三導流管（85）位置相對應的第一導流管（8）頂面設有與第一導流管（8）內部連通的輸藥管（83），所述輸藥管（83）上端設有藥劑罐（84），所述沉淀池（9）一側側面下部設有第二出液管（91），所述第二出液管（91）上設有閥門；所述超聲處理室（1）底面設有用于排出污泥的第一出液管（12），所述第一出液管（12）上設有閥門，所述超聲處理室（1）側壁上設有多個用于對污泥細胞進行破解處理的超聲波發生器（5），且超聲處理室（1）頂面設有進液管（11）。

2.根據權利要求1所述的一種用于污泥細胞破解的微孔超聲破解裝置，其特征在于，所述攪拌葉片（22）上方的所述往復絲桿（21）上套設有橡膠圈（25）。3.根據權利要求1所述的一種用于污泥細胞破解的微孔超聲破解裝置，其特征在于，所述攪拌板（34）與所述滑桿（32）之間呈90°角設置，多個所述攪拌葉片（22）均與水平面之間呈30°夾角設置。

發明內容

為解決上述技術問題，本發明提供了一種用于污泥細胞破解的微孔超聲破解裝置。

本發明的技術方案是：一種用于污泥細胞破解的微孔超聲破解裝置，包括超聲處理室，所述超聲處理室內設有第一攪拌機構，超聲處理室外頂面設有驅動機構，所述第一攪拌機構包括沿豎直方向設置的往復絲桿，所述往復絲桿一端貫穿超聲處理室頂面并與所述驅動機構的輸出軸連接，往復絲桿另一端設有多個攪拌葉片，往復絲桿上套設有用于與其配合進行上下滑動的第一滑塊；

所述超聲處理室內設有第二攪拌機構，所述第二攪拌機構包括固定設于超聲處理室內頂面的連接塊，所述連接塊上設有兩根以所述往復絲桿為對稱軸對稱設置的滑桿，所述滑桿與往復絲桿之間呈30°夾角設置，所述滑桿上套設有第二滑塊；

所述第一滑塊上沿水平方向固定設有第一連桿，兩個所述第二滑塊均與所述第一連桿滑動連接，所述第二滑塊上固定設有攪拌板；

所述攪拌板上設有與其轉動連接的第一齒環以及第二齒環,所述滑桿側壁上設有外螺紋，所述第一齒環內環面設有用于與所述外螺紋配合進行轉動的內螺紋，第一齒環上端面設有第一攪拌棒，所述第二齒環外環面設有的齒與第一齒環外環面設有的齒相互嚙合，第二齒環內環面設有第二攪拌棒；

所述超聲處理室底面設有用于排出污泥的第一出液管，所述第一出液管上設有閥門，所述超聲處理室側壁上設有多個用于對污泥細胞進行破解處理的超聲波發生器，且超聲處理室頂面設有進液管。

說明：利用上述微孔超聲破解裝置，通過在超聲處理室內設置第一攪拌機構和第二攪拌機構進行相互配合，可對細胞破解處理過程中的污泥進行快速充分?jǐn)嚢�，增加超聲波在污泥中的傳播效率，提高了污泥的處理效率，同時，利用攪拌板帶動設于其上的第一齒環、第二齒環轉動，從而帶動第一攪拌棒、第二攪拌棒轉動，可進一步增強第二攪拌機構對污泥的攪拌效率。

進一步地，所述超聲處理室側壁下部上設有第一開口，且超聲處理室內壁上設有用于控制所述第一開口開啟或閉合的開關機構。

說明：為了污泥的處理效果和時長的平衡，一般在污泥通過超聲處理室時，采用從入口流入后直接從出口流出的方式，若需要讓污泥在超聲處理室內停留的話，只能采用縮小污泥出口大小或提高污泥注入速率的方式，而第一種方式由于污泥出口過小經常會造成污泥出口堵塞，影響污泥細胞破解處理的效率，第二種方式很難控制污泥的流速，因此，通過上述設置，可對污泥的排出進行聯動控制，增加了污泥在超聲處理室內的停留時間，可使污泥細胞破解處理更加充分。

進一步地，所述攪拌葉片上方的往復絲桿上套設有橡膠圈。

說明：通過上述設置，可在對第一滑塊起到減震作用的同時，防止攪拌葉片受到第一滑塊的直接撞擊，從而影響攪拌葉片、往復絲桿及第一滑塊的使用壽命。

進一步地，所述攪拌板與所述滑桿之間呈90°角設置，多個所述攪拌葉片均與水平面之間呈30°夾角設置。

說明：通過上述設置，可使攪拌板在上下位移的過程中將污泥導流順著攪拌板流向攪拌葉片，提高了第一攪拌機構對污泥的攪拌效率，將多個攪拌葉片以30°角設置可降低攪拌過程中污泥對攪拌葉片的阻力，提高了污泥的攪拌效率。

進一步地，所述超聲處理室側壁上部設有第二開口，且所述第一開口通過回流管與所述第二開口連接，所述回流管上設有污泥泵，所述污泥泵通過連接桿固定設于超聲處理室側壁上。

說明：通過上述設置，可對超聲處理后的污泥進行回流，對污泥進行二次超聲處理，使污泥細胞破解處理更加全面，提高了污泥的處理效率。

進一步地，所述擋板上設有用于輔助擋板封閉所述第一開口的配重塊。

說明：通過上述設置，可輔助擋板下落對污泥進行阻擋，避免了因擋板下落過程中污泥阻力過大而造成第一開口封閉不完全的問題。

進一步地，與所述第一開口相對的所述超聲處理室側壁下部設有第三開口，所述第三開口上設有與所述第一連桿配合控制第三開口開啟或閉合的開關機構。

說明：通過上述設置，可利用第一連桿的上下位移來控制開關機構的開合，從而控制污泥的流通，減輕了工人的作業負擔。

進一步地，所述開關機構包括與超聲處理室內壁滑動連接的擋板，超聲處理室內壁上設有用于利用第一連桿下壓使所述擋板進行滑動的第二連桿，所述第二連桿一端與所述擋板鉸接，且第二連桿中部通過轉軸與所述超聲處理室內壁鉸接。

說明：通過上述設置，可在第一連桿向下位移時下壓第二連桿的一端，在設于第二連桿中部轉軸的作用下，使第二連桿另一端帶動與其鉸接的擋板向上移動使第一開口、第三開口打開。

進一步地，所述第三開口處的超聲處理室側壁上設有向地面一側傾斜的第一導流管，所述第一導流管下方設有沉淀池，且第一導流管底面中部設有與所述沉淀池連通的第二導流管；

所述第一導流管內設有用于控制污泥間歇通過所述第二導流管的密封塊，所述密封塊與所述第一導流管滑動密封連接，且密封塊通過至少一個彈簧與所述超聲處理室側壁連接。

說明：通過上述設置，可對細胞破解處理后的污泥進行沉淀處理，通過在第一導流管內設置密封塊，可控制污泥間歇性流入至沉淀池內，增加了污泥在超聲處理室內的停留時間。

進一步地，所述第一導流管遠離所述第三開口的一端設有與所述沉淀池連通的第三導流管，與第三導流管位置相對應的第一導流管頂面設有與第一導流管內部連通的輸藥管，所述輸藥管上端設有藥劑罐，所述沉淀池一側側面下部設有第二出液管，所述第二出液管上設有閥門。

說明：通過上述設置，在密封塊控制污泥間歇性進入沉淀池的同時，也可以控制藥劑罐間歇性的向沉淀池內輸送沉淀藥劑，節省了沉淀藥劑的使用成本，并且可在污泥充分沉淀后再打開閥門對處理完成后的污泥進行回收。

本發明的有益效果是：

（1）本發明微孔超聲破解裝置，通過在超聲處理室內設置第一攪拌機構和第二攪拌機構進行相互配合，可對污泥細胞進行破解處理過程中的污泥進行攪拌，增加超聲波在污泥中的傳播效率，提高了污泥細胞破解的處理效率，利用攪拌板帶動第一齒環、第二齒環進行轉動，使用第一攪拌棒、第二攪拌棒轉動進一步增加第二攪拌機構對污泥的攪拌效率，提高了污泥細胞破解處理的效率。

（2）本發明微孔超聲破解裝置，利用第一連桿的上下移動帶動開關機構控制污泥間歇性流出，增加了污泥在超聲處理室內的停留時間，提高了污泥細胞破解的效率，使污泥細胞破解更加充分。

（3）本發明微孔超聲破解裝置，通過設置沉淀池可對細胞破解后污泥進行二次沉淀處理，提高了污泥細胞破解處理效率，降低了污泥排放對環境的影響，通過第一導流管、第二導流管、密封塊的設置，可控制污泥間歇性流入至沉淀池內，增加了污泥在沉淀池內的沉淀時間，提高了污泥的沉淀效率。

（4）本發明微孔超聲破解裝置，通過在第一導流管一端設置輸藥管，可在密封塊對污泥進行間歇導流的同時，控制藥劑罐間歇性向沉淀池內輸送沉淀藥劑，從而節省了沉淀藥劑的使用成本。

（發明人：張明楊;胡小英;段振菡;葉綠萌;杜建偉）
