公布日：2023.06.23
申請日：2022.11.30
分類號：C02F9/00(2023.01)I;C02F1/00(2023.01)N;C02F1/28(2023.01)N;C02F1/32(2023.01)N;C02F1/50(2023.01)N;C02F1/44(2023.01)N;C02F3/02(2023.01)N;C02F103
/00(2006.01)N;C02F101/30(2006.01)N
摘要
本發明公開了醫療廢水臭氧消毒系統，依次包含集水池、生物接觸氧化池、混合消毒池、活性炭過濾器、臭氧發生器和中水箱，集水池內置格柵板，該格柵板將集水池內分割為集雜區和過濾區，集水池上包含原水進口端和出水端，原水進口端與集雜區連通，出水端與過濾區連通，且該出水端通過提升泵組件與生物接觸氧化池連通，生物接觸氧化池通過高壓泵組件與混合消毒池連通，混合消毒池上設有紫外線光源，該紫外線光源可在混合消毒池內形成紫外線消毒區，該混合消毒池的出口通過活性炭過濾器與中水箱連通，中水箱上設有臭氧進氣端，中水箱通過該進氣端與臭氧發生器連通，解決了現有醫療污水處理后直接外排導致水資源浪費的問題。
權利要求書

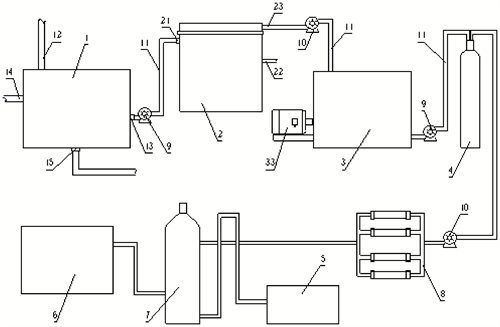

1.一種醫療廢水臭氧消毒系統，其特征在于，該系統依次包含集水池（1）、生物接觸氧化池（2）、混合消毒池（3）、活性炭過濾器（4）、臭氧發生器（5）和中水箱（6），所述集水池（1）內置格柵板（11），該格柵板（11）將集水池（1）內分割為集雜區和過濾區，所述集水池（1）上包含原水進口端（12）和出水端（13），所述原水進口端（12）與所述集雜區連通，所述出水端（13）與所述過濾區連通，且該出水端（13）通過提升泵組件與所述生物接觸氧化池（2）的進液口（21）連通，所述生物接觸氧化池（2）的出液口（23）通過高壓泵組件與所述混合消毒池（3）的入口連通，所述混合消毒池（3）上設有紫外線光源（31），該紫外線光源（31）可在混合消毒池（3）內形成紫外線消毒區，該混合消毒池（3）的出口通過所述活性炭過濾器（4）與所述中水箱（6）連通，所述中水箱（6）上設有臭氧進氣端，所述中水箱（6）通過該進氣端與所述臭氧發生器（5）連通。
2.根據權利要求1所述的醫療廢水臭氧消毒系統，其特征在于，所述混合消毒池（3）通過管道（11）連接有二氧化氯發生器（32），利用該二氧化氯發生器（32）產生的二氧化氯結合紫外線光源（31）產生的紫外線實現對混合消毒池（3）內污水的雙重消毒。
3.根據權利要求1所述的醫療廢水臭氧消毒系統，其特征在于，所述混合消毒池（3）內設有攪拌裝置，該攪拌裝置包含伺服電機（33）、攪拌桿（34）和攪拌葉（35），所述攪拌葉（35）設置在攪拌桿（34）的一端并位于混合消毒池（3）內的紫外線消毒區，所述伺服電機（33）連接在攪拌桿（34）的另一端并位于混合消毒池（3）的外部，利用該攪拌裝置可對混合消毒池（3）內的污水進行翻攪。
4.根據權利要求1所述的醫療廢水臭氧消毒系統，其特征在于，在所述活性炭過濾器（4）與所述中水箱（6）之間設有氣水混合器（7），所述臭氧發生器（5）與該氣水混合器（7）連通。
5.根據權利要求4所述的醫療廢水臭氧消毒系統，其特征在于，在所述氣水混合器（7）與所述活性炭過濾器（4）之間設有反滲透裝置（8）。
6.根據權利要求1所述的醫療廢水臭氧消毒系統，其特征在于，所述紫外線光源（31）的外部套設有可拆卸的保護罩。
7.根據權利要求1所述的醫療廢水臭氧消毒系統，其特征在于，所述集水池（1）上包含第一排污口（14）和第二排污口（15），其中，第一排污口（14）與所述集雜區連通，第二排污口（15）與所述過濾區連通。
8.根據權利要求7所述的醫療廢水臭氧消毒系統，其特征在于，所述過濾區的底部為錐形結構，所述第二排污口（15）設置在過濾區的錐底部。
9.根據權利要求1所述的醫療廢水臭氧消毒系統，其特征在于，所述格柵板（11）傾斜設置在所述集水池（1）內。
發明內容
本發明提供了本申請設計了一種醫療廢水臭氧消毒系統，利用該系統處理后的醫療污水可回收循環利用，例如作為沖廁所用于，綠化用水等，如此實現醫療污水的循環利用，提高水資源利用效率，解決了現有醫療污水處理后直接外排導致水資源浪費的問題。
本申請?zhí)峁┝艘环N醫療廢水臭氧消毒系統，該系統依次包含集水池、生物接觸氧化池、混合消毒池、活性炭過濾器、臭氧發生器和中水箱，所述集水池內置格柵板，該格柵板將集水池內分割為集雜區和過濾區，所述集水池上包含原水進口端和出水端，所述原水進口端與所述集雜區連通，所述出水端與所述過濾區連通，且該出水端通過提升泵組件與所述生物接觸氧化池的進液口連通，所述生物接觸氧化池的出液口通過高壓泵組件與所述混合消毒池的入口連通，所述混合消毒池上設有紫外線光源，該紫外線光源可在混合消毒池內形成紫外線消毒區，該混合消毒池的出口通過所述活性炭過濾器與所述中水箱連通，所述中水箱上設有臭氧進氣端，所述中水箱通過該進氣端與所述臭氧發生器連通。
作為本申請的優選方案，所述混合消毒池通過管道連接有二氧化氯發生器，利用該二氧化氯發生器產生的二氧化氯結合紫外線光源產生的紫外線實現對混合消毒池內污水的雙重消毒。
作為本申請的優選方案，所述混合消毒池內設有攪拌裝置，該攪拌裝置包含伺服電機、攪拌桿和攪拌葉，所述攪拌葉設置在攪拌桿的一端并位于混合消毒池內的紫外線消毒區，所述伺服電機連接在攪拌桿的另一端并位于混合消毒池的外部，利用該攪拌裝置可對混合消毒池內的污水進行翻攪。
作為本申請的優選方案，在所述活性炭過濾器與所述中水箱之間設有氣水混合器，所述臭氧發生器與該氣水混合器連通。
作為本申請的優選方案，在所述氣水混合器與所述活性炭過濾器之間設有反滲透裝置。
作為本申請的優選方案，所述紫外線光源的外部套設有可拆卸的保護罩。
作為本申請的優選方案，所述集水池上包含第一排污口和第二排污口，其中，第一排污口與所述集雜區連通，第二排污口與所述過濾區連通。
作為本申請的優選方案，所述過濾區的底部為錐形結構，所述第二排污口設置在過濾區的錐底部。
作為本申請的優選方案，所述格柵板傾斜設置在所述集水池內。
與現有技術相比，與現有技術相比，本消毒系統包含多個污水處理環節，具體包含對污水進行初次除雜的集水池，去除有機物的生物接觸氧化池、對污水進行初次消毒處理的混合消毒池、對污水再次除雜的活性炭過濾器、對污水進行再次消毒的臭氧發生器以及存儲中水的中水箱，也即，本申請的該消毒系統先后進行兩次過濾和兩次消毒，具體地，先利用集水池對來自化糞池內的污水進行初次過濾，初次過濾主要去除污水中的大顆粒懸浮物，然后利用生化處理對污水中的有機物進行處理，再通過混合消毒池3利用紫外線對污水進行初次消毒，完成初次消毒后的污水形成的中水已經基本達到國家規定的《醫療機構水污染排放標準》（GB18466-2005），為了實現循環利用，對初次消毒后的污水采用活性炭過濾器進行再次過濾，利用活性炭過濾器可對水中的懸浮物和色度進行進一步深度處理，最后，對進入中水箱內的中水再次利用臭氧消毒，采用上述系統工藝處理后的中水達到《生活雜用水水質標準》，可回用于醫院樓沖廁所和綠化用水,并且為醫院水源熱泵提供能源，解決醫院生活用熱水，每天節約用水300m3。
可見，采用本實施例中的該系統工藝處理后的醫療污水可達到國家規定的《生活雜用水水質標準》CT/T48-1999，如此實現了醫療污水的循環利用，提高水資源利用效率，解決了現有醫療污水處理后直接外排導致水資源浪費的問題。
（發明人：張琳琳;田文杰;寇全新;馬莉達;劉海燕;高可可;李潔;艾山·玉素莆）
