公布日:2023.06.13
申請日:2023.03.23
分類號:C02F9/00(2023.01)I;C02F11/12(2019.01)I;C02F3/30(2023.01)N;C02F1/52(2023.01)N;C02F1/00(2023.01)N
摘要
本發明提出一種具有雙AAO生化段的污水處理系統及其控制方法,其采用并聯的雙AAO生化段處理污水,其中一條AAO生化段進行日常水處理,另一條作為冗余備份,當來水量進入波動峰值,可將兩條AAO生化段同時投入運行,極好的解決了農村地區以及景區污水處理站的周期性問題。
權利要求書

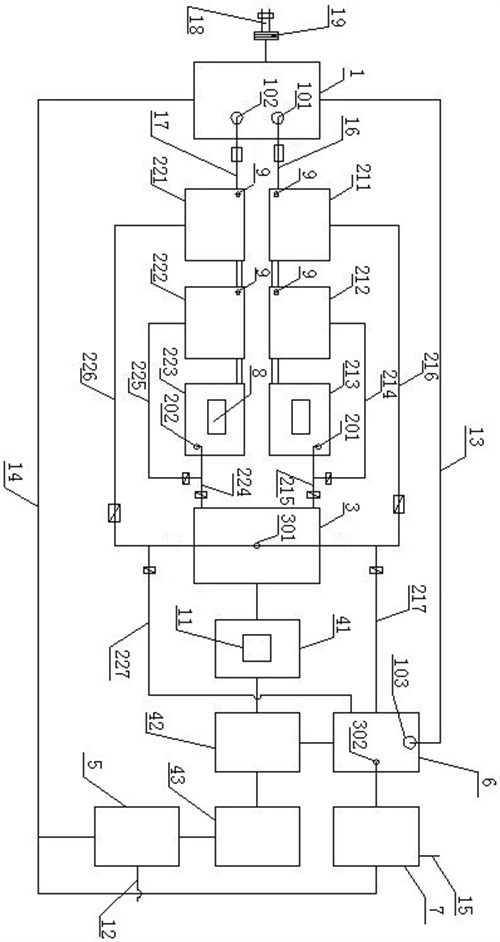

1.一種具有雙AAO生化段的污水處理系統,包括調節池(1)、第一AAO生化段、第二AAO生化段、二沉池(3)、絮凝池、加藥裝置(4)、沙濾池(5)、污泥濃縮池(6)、污泥脫水裝置(7)、曝氣裝置(8)、氣動推流裝置(9)、羅茨風機(10)和中央控制系統;其特征是:所述的調節池(1)通過進水渠(18)連接外部污水管路,調節池(1)內設有第一污水氣提裝置(101)和第二污水氣提裝置(102);所述的第一AAO生化段由依次串聯的第一厭氧池(211)、第一缺氧池(212)和第一好氧池(213)組成,所述的第一厭氧池(211)通過第一管路(16)連接調節池(1)內的第一污水氣提裝置(101),第一厭氧池(211)與第一缺氧池(212)通過第一管道相連通,第一缺氧池(212)與第一好氧池(213)之間通過第二管道連通,第一好氧池(213)內設有第一泥水混合物氣提裝置(201),第一泥水混合物氣提裝置(201)通過第三管路(215)連接二沉池(3);所述的第一AAO生化段具有內回流管路A(214)和外回流管路A(216),所述內回流管路A(214)一端連接第三管路(215),另一端連接第一缺氧池(212);所述的第二AAO生化段由依次串聯的第二厭氧池(221)、第二缺氧池(222)和第二好氧池(223)組成,所述的第二厭氧池(221)通過第二管路(17)連接第二污水氣提裝置(102),第二厭氧池(221)與第二缺氧池(222)通過第三管道相連通,第二缺氧池(222)與第二好氧池(223)之間通過第四管道連通,第二好氧池(223)內設有第二泥水混合物氣提裝置(202),第二泥水混合物氣提裝置(202)通過第四管路(224)連接二沉池(3);所述的第二AAO生化段具有內回流管路B(225)和外回流管路B(226),所述內回流管路B(225)一端連接第四管路(224),另一端連接第二缺氧池(222);所述的二沉池(3)通過溢流管連通絮凝池,所述絮凝池由絮凝反應池(41)、絮凝沉淀池(42)組成,絮凝反應池(41)通過第一平流管連通絮凝沉淀池(42),絮凝沉淀池(42)通過第二平流管連通有清水池(43),清水池連通砂濾池(5),經砂濾池(5)處理達標后的水排放,不達標的水返回至調節池(1);在絮凝沉淀池(42)的池底連通有污泥輸送管道,所述污泥輸送管道連通污泥濃縮池(6);所述的加藥裝置(4)用于向絮凝反應池(41)添加絮凝劑;所述的二沉池(3)內設有第一污泥氣提裝置(301),第一污泥氣提裝置(301)的排污管一端連接第一AAO生化段的外回流管路A(216),另一端連接第二AAO生化段的外回流管路B(226),所述外回流管路A(216)通過支管A(217)連接污泥濃縮池(6),外回流管路B(226)通過支管B(227)連接污泥濃縮池(6),所述污泥濃縮池(6)內設有第三污水氣提裝置(103)、第二污泥氣提裝置(302),第三污水氣提裝置(103)用于將表層污水輸送至調節池(1),第二污泥氣提裝置(302)用于將池底污泥輸送至污泥脫水裝置(7),所述污泥脫水裝置(7)分離出的污水通過管路返回調節池(1),脫水后的污泥輸送至外部存貯區域。
2.根據權利要求1所述的一種具有雙AAO生化段的污水處理系統,其特征是:所述的外回流管路A(216)設置在第一厭氧池(211)與二沉池(3)之間,其一端連接第一污泥氣提裝置(301),另一端連接第一厭氧池(211);所述的外回流管路B(226)設置在第二厭氧池(221)與二沉池(3)之間,其一端連接第一污泥氣提裝置(301),另一端連接第二厭氧池(221)。
3.根據權利要求1所述的一種具有雙AAO生化段的污水處理系統,其特征是:所述的內回流管路A(214)上設有第一電磁閥,用于調整內回流管路A(214)的流量;所述的內回流管路B(225)上設有第二電磁閥,用于調整內回流管路B(225)的流量;所述的外回流管路A(216)上設有第五電磁閥,用于調整外回流管路A(216)的流量;所述的外回流管路B(226)上設有第六電磁閥,用于調整外回流管路B(226)的流量;所述的第三管路(215)上設有第三電磁閥,用于調整從第三管路(215)流向二沉池(3)的流量;所述的第四管路(224)上設有第四電磁閥,用于調整從第四管路(224)流向二沉池(3)的流量;所述的支管A(217)上設有第七電磁閥,用于調整支管A(217)的流量;所述的支管B(227)上設有第八電磁閥,用于調整支管B(227)的流量;所述的進水渠內(11)設有第一流量傳感器,所述的第一管路(16)上設有第二流量傳感器,第二管路上設有第三流量傳感器;所述的第一電磁閥、第二電磁閥、第三電磁閥、第四電磁閥、第五電磁閥、第六電磁閥、第七電磁閥、第八電磁閥、第一流量傳感器、第二流量傳感器、和第三流量傳感器分別連接中央控制系統;所述羅茨風機的驅動電機也連接中央控制系統。
4.根據權利要求1所述的一種具有雙AAO生化段的污水處理系統,其特征是:所述的第一污水氣提裝置(101)、第二污水氣提裝置(102)、第三污水氣提裝置(103)、第一泥水混合物氣提裝置(201)、第二泥水混合物氣提裝置(202)、第一污泥氣提裝置(301)、第二污泥氣提裝置(302)分別連接羅茨風機的輸出風管。
5.根據權利要求1所述的一種具有雙AAO生化段的污水處理系統,其特征是:所述的調節池(1)、第一厭氧池(211)、第一缺氧池(212)、第二厭氧池(221)、第二缺氧池(222)內均設有氣動推流裝置(9),所述氣動推流裝置(9)分別連接羅茨風機(10)的輸出風管。
6.根據權利要求1所述的一種具有雙AAO生化段的污水處理系統,其特征是:所述的第一好氧池(213)、第二好氧池(223)內均設有曝氣裝置(8),所述曝氣裝置(8)分別連接羅茨風機(10)的輸出風管。
7.根據權利要求1所述的一種具有雙AAO生化段的污水處理系統,其特征是:所述的絮凝反應池(41)內設有氣動攪拌裝置(11),所述氣動攪拌裝置(11)連接羅茨風機(10)的輸出風管。
8.一種如權利要求1-6所述污水處理系統的控制方法:其特征是:包括以下步驟:步驟S1、中央控制系統檢測調節池的進水量,步驟S2、當調節池的進水量不超過預設的正常值Z時,中央控制系統指令第一AAO生化段或第二AAO生化段運行;步驟S3、當調節池的進水量增大至超過預設的正常值Z時,中央控制器指令第一AAO生化段和第二AAO同時投入運行;步驟S4、當調節池的進水量減小至不超過預設的正常值Z時,中央控制系統指令第一AAO生化段或第二AAO生化段運行。
9.根據權利要求8所述的一種如權利要求1-6所述污水處理系統的控制方法,其特征是:所述步驟1中,所述的調節池的進水量通過檢測進水渠的流量獲得。
10.根據權利要求8所述的一種如權利要求1-6所述污水處理系統的控制方法,其特征是:所述步驟S2、步驟S3、步驟S4中,第一AAO生化段的內回流比、外回流比均與第一厭氧池的進水量相匹配,第二AAO生化段的內回流比、外回流比均與第二厭氧池的進水量相匹配。
發明內容
針對背景技術中提出的問題,本發明的目的是提供一種具有雙AAO生化段的污水處理系統及其控制方法,其采用并聯的雙AAO生化段處理污水,其中一條AAO生化段進行日常水處理,另一條作為冗余備份,當來水量進入波動峰值,可將兩條AAO生化段同時投入運行,極好的解決了農村地區以及景區污水處理站的周期性問題。
為實現上述目的,本發明采用以下技術方案:一種具有雙AAO生化段的污水處理系統,包括調節池、第一AAO生化段、第二AAO生化段、二沉池、絮凝池、加藥裝置、沙濾池、污泥濃縮池、污泥脫水裝置、曝氣裝置、氣動推流裝置、羅茨風機和中央控制系統;所述的調節池通過進水渠連接外部污水管路,調節池內設有第一污水氣提裝置和第二污水氣提裝置;所述的第一AAO生化段由依次串聯的第一厭氧池、第一缺氧池和第一好氧池組成,所述的第一厭氧池通過第一管路連接調節池內的第一污水氣提裝置,第一厭氧池與第一缺氧池通過第一管道相連通,第一缺氧池與第一好氧池之間通過第二管道連通,第一好氧池內設有第一泥水混合物氣提裝置,第一泥水混合物氣提裝置通過第三管路連接二沉池;所述的第一AAO生化段具有內回流管路A和外回流管路A,所述內回流管路A一端連接第三管路,另一端連接第一缺氧池;所述的第二AAO生化段由依次串聯的第二厭氧池、第二缺氧池和第二好氧池組成,所述的第二厭氧池通過第二管路連接第二污水氣提裝置,第二厭氧池與第二缺氧池通過第三管道相連通,第二缺氧池與第二好氧池之間通過第四管道連通,第二好氧池內設有第二泥水混合物氣提裝置,第二泥水混合物氣提裝置通過第四管路連接二沉池;所述的第二AAO生化段具有內回流管路B和外回流管路B,所述內回流管路B一端連接第四管路,另一端連接第二缺氧池;所述的二沉池通過溢流管連通絮凝池,所述絮凝池由絮凝反應池、絮凝沉淀池組成,絮凝反應池通過第一平流管連通絮凝沉淀池,絮凝沉淀池通過第二平流管連通有清水池,清水池連通砂濾池,經砂濾池處理達標后的水排放,不達標的水返回至調節池;在絮凝沉淀池的池底連通有污泥輸送管道,所述污泥輸送管道連通污泥濃縮池;所述的加藥裝置用于向絮凝反應池添加絮凝劑;所述的二沉池內設有第一污泥氣提裝置,第一污泥氣提裝置的排污管一端連接第一AAO生化段的外回流管路A,另一端連接第二AAO生化段的外回流管路B,所述外回流管路A通過支管A連接污泥濃縮池,外回流管路B通過支管B連接污泥濃縮池,所述污泥濃縮池內設有第三污水氣提裝置、第二污泥氣提裝置,第三污水氣提裝置用于將表層污水輸送至調節池,第二污泥氣提裝置用于將池底污泥輸送至污泥脫水裝置,所述污泥脫水裝置分離出的污水通過管路返回調節池,脫水后的污泥輸送至外部存貯區域。
所述的外回流管路A設置在第一厭氧池與二沉池之間,其一端連接第一污泥氣提裝置,另一端連接第一厭氧池;所述的外回流管路B設置在第二厭氧池與二沉池之間,其一端連接第一污泥氣提裝置,另一端連接第二厭氧池。
所述的內回流管路A上設有第一電磁閥,用于調整內回流管路A的流量;所述的內回流管路B上設有第二電磁閥,用于調整內回流管路B的流量;所述的外回流管路A上設有第五電磁閥,用于調整外回流管路A的流量;所述的外回流管路B上設有第六電磁閥,用于調整外回流管路B的流量;所述的第三管路上設有第三電磁閥,用于調整從第三管路流向二沉池的流量;所述的第四管路上設有第四電磁閥,用于調整從第四管路流向二沉池的流量;所述的支管A上設有第七電磁閥,用于調整支管A的流量;所述的支管B上設有第八電磁閥,用于調整支管B的流量;所述的進水渠內設有第一流量傳感器,所述的第一管路上設有第二流量傳感器,第二管路上設有第三流量傳感器;所述的第一電磁閥、第二電磁閥、第三電磁閥、第四電磁閥、第五電磁閥、第六電磁閥、第七電磁閥、第八電磁閥、第一流量傳感器、第二流量傳感器、和第三流量傳感器分別連接中央控制系統;所述羅茨風機的驅動電機也連接中央控制系統。
所述的第一污水氣提裝置、第二污水氣提裝置、第三污水氣提裝置、第一泥水混合物氣提裝置、第二泥水混合物氣提裝置、第一污泥氣提裝置、第二污泥氣提裝置分別連接羅茨風機的輸出風管。
所述的調節池、第一厭氧池、第一缺氧池、第二厭氧池、第二缺氧池內均設有氣動推流裝置,所述氣動推流裝置分別連接羅茨風機的輸出風管。
所述的第一好氧池、第二好氧池內均設有曝氣裝置,所述曝氣裝置分別連接羅茨風機的輸出風管。
所述的絮凝反應池內設有氣動攪拌裝置,所述氣動攪拌裝置連接羅茨風機的輸出風管。
一種如上所述污水處理系統的控制方法,包括以下步驟:步驟S1、中央控制系統檢測調節池的進水量,步驟S2、當調節池的進水量不超過預設的正常值Z時,中央控制系統指令第一AAO生化段或第二AAO生化段運行;步驟S3、當調節池的進水量增大至超過預設的正常值Z時,中央控制器指令第一AAO生化段和第二AAO同時投入運行;步驟S4、當調節池的進水量減小至不超過預設的正常值Z時,中央控制系統指令第一AAO生化段或第二AAO生化段運行。
所述步驟1中,所述的調節池的進水量通過檢測進水渠的流量獲得。
所述步驟S2、步驟S3、步驟S4中,第一AAO生化段的內回流比、外回流比均與第一厭氧池的進水量相匹配,第二AAO生化段的內回流比、外回流比均與第二厭氧池的進水量相匹配。
本發明的有益效果:本發明采用并聯的雙AAO生化段處理污水,其中一條AAO生化段進行日常水處理,另一條作為冗余備份,當來水量進入波動峰值,可將兩條AAO生化段同時投入運行,極好的解決了農村地區以及景區污水處理站的周期性問題;而且本發明的污泥及水流均依靠氣壓輸送,不用額外安裝電機,結構簡單,水中雜質通過性強,不易堵塞,便于維護,耐腐蝕,使用壽命長,且對水體內菌團影響小,有利于提升水處理的效率。
(發明人:張兵權;李樹飛;趙志斌;李曉;魏鵬;焦振飛;楊海賓;常艷敏)
