公布日：2023.03.07

申請日：2022.11.03

分類號：C02F1/28(2023.01)I;C02F1/00(2023.01)I;C02F101/20(2006.01)N

摘要

本發明涉及污水回收處理技術領域，具體為一種全膜法污水處理裝置用回收利用機構及處理方法，通過在污水輸送管道位置設置連接管裝置、砂石過濾收集機構和承載驅動機構、過濾回收機構進行配合使用，即首先通過砂石過濾收集機構對其中的砂石進行過濾收集，通過砂石過濾盤進行過濾，之后廢水再經過過濾回收機構中的第一副筒，第一副筒中設置的過濾網盤與輔助組件配合工作，對于廢水中的微型雜質進行過濾；且過濾的雜質會在輔助組件中進行收集；之后再經過第二副筒中的過濾凈化棉、重金屬吸附膜對廢水進行凈化處理，工作靈活性高，經濟效益好，滿足實際工作需求。

權利要求書

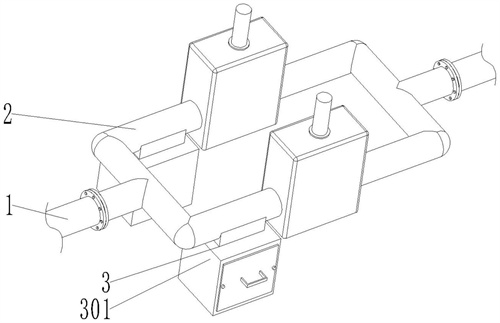

1.一種全膜法污水處理裝置用回收利用機構，包括廢水輸送管(1)、連接管裝置(2)，所述連接管裝置(2)的兩端通過螺栓固定連接設置有廢水輸送管(1)；其特征在于：所述連接管裝置(2)上設置有砂石過濾收集機構(3)和承載驅動機構(4)，且承載驅動機構(4)中連接設置有過濾回收機構(5)，且過濾回收機構(5)中連接設置有輔助組件；所述砂石過濾收集機構(3)包含有連接箱體(301)、收集箱(302)、第一把手(303)、砂石過濾盤(304)、連接柱(305)、固定管(306)、緩沖彈簧(307)；所述連接箱體(301)固定設置在連接管裝置(2)的底側，且兩者相連通設置，連接箱體(301)中設置有收集箱(302)，所述收集箱(302)的一側固定設置有第一把手(303)，且收集箱(302)通過螺栓固定連接在連接箱體(301)中，所述砂石過濾盤(304)固定設置在連接管裝置(2)中，且砂石過濾盤(304)的一端兩側對稱固定設置有連接柱(305)，所述連接柱(305)活動設置在固定管(306)中，且連接柱(305)的端部固定設置有緩沖彈簧(307)，緩沖彈簧(307)的一端固定設置在固定管(306)中，且固定管(306)對稱固定設置在連接管裝置(2)支管的內側壁；所述載驅動機構(4)包含有放置體(401)、活動槽(402)、承載體(403)、伸縮控制桿(404)、窗門(405)、第二把手(406)、收納腔(407)、底槽(408)、安裝定位卡槽(409)；所述放置體(401)連接設置在連接管裝置(2)的支管上，且放置體(401)中設置有活動槽(402)，活動槽(402)與連接管裝置(2)相連通設置，所述活動槽(402)中活動設置有承載體(403)，承載體(403)固定設置在伸縮控制桿(404)的一端，且伸縮控制桿(404)固定設置在放置體(401)上，所述放置體(401)的一側設置有窗口，且窗口上通過螺釘固定設置有窗門(405)，窗門(405)的一側固定設置有第二把手(406)，所述收納腔(407)貫穿設置在承載體(403)中，且收納腔(407)的底側設置有底槽(408)，所述安裝定位卡槽(409)設置在承載體(403)上，且設置在收納腔(407)一端的邊側位置；所述收納腔(407)為柱形放置腔，其直徑與連接管裝置(2)的支管內徑設置相等；所述過濾回收機構(5)包含有第一副筒(501)、第二副筒(502)、安裝定位卡塊(503)、圓形凹槽(504)、安裝螺絲(505)、導料口(506)、集料盒(507)、連接插槽(508)、第一磁鐵片(509)、連接插柱(510)、第二磁鐵片(511)、過濾凈化棉(512)、重金屬吸附膜(513)、過濾網盤(514)；所述第一副筒(501)與第二副筒(502)兩者端部通過螺紋連接進行固定，且第一副筒(501)一端的外側壁固定設置有安裝定位卡塊(503)，且安裝定位卡塊(503)上設置有圓形凹槽(504)，安裝定位卡塊(503)通過安裝螺絲(505)固定設置再安裝定位卡槽(409)中，所述導料口(506)設置在第一副筒(501)的底側，且導料口(506)與集料盒(507)連接固定，即導料口(506)的端口位置對稱設置有連接插槽(508)，連接插槽(508)中固定設置有第一磁鐵片(509)，所述連接插槽(508)與連接插柱(510)相適配插接，且連接插柱(510)的端部固定設置有第二磁鐵片(511)，第二磁鐵片(511)與第一磁鐵片(509)設置位置相對應、設置組數相同，兩者相互吸引，所述過濾凈化棉(512)、重金屬吸附膜(513)固定設置在第一副筒(501)中，且過濾凈化棉(512)設置在導料口(506)的邊側位置，所述過濾網盤(514)固定設置在第二副筒(502)中，且過濾網盤(514)上連接設置有輔助組件。

2.根據權利要求1所述的一種全膜法污水處理裝置用回收利用機構，其特征在于：所述連接管裝置(2)中的管道對稱設置有兩個分支，且每個分支上都設置有砂石過濾收集機構(3)和承載驅動機構(4)、過濾回收機構(5)。

3.根據權利要求1所述的一種全膜法污水處理裝置用回收利用機構，其特征在于：所述安裝定位卡塊(503)與安裝定位卡槽(409)設置位置相對應、設置組數相同，兩者相適配卡接。

4.根據權利要求1所述的一種全膜法污水處理裝置用回收利用機構，其特征在于：輔助組件選用第一輔助組件(6)，其包含有螺紋槽(601)、連接螺紋環(602)、第一濾管(603)、外螺紋固定環(604)、第二濾管(605)，所述螺紋槽(601)設置在過濾網盤(514)上網孔的內側壁，且螺紋槽(601)與連接螺紋環(602)相適配螺紋連接，且連接螺紋環(602)固定設置在第一濾管(603)的管口，所述第一濾管(603)的管口外側壁固定設置有外螺紋固定環(604)，外螺紋固定環(604)上螺紋連接設置有第二濾管(605)，且第二濾管(605)上濾孔的孔徑小于第一濾管(603)上濾孔的孔徑。

5.根據權利要求1所述的一種全膜法污水處理裝置用回收利用機構，其特征在于：輔助組件選用第二輔助組件(7)，其包含有支撐架(701)、第三磁鐵片(702)、過濾網筒(703)、第四磁鐵片(704)、限位擋環(705)，所述支撐架(701)固定設置在過濾網盤(514)上網孔的一側，且支撐架(701)端部的內側固定設置有第三磁鐵片(702)，所述過濾網筒(703)相適配插接設置在支撐架(701)中，過濾網筒(703)的一端固定設置有限位擋環(705)，且過濾網筒(703)通過第三磁鐵片(702)與第四磁鐵片(704)的相互吸引進行固定，所述第四磁鐵片(704)固定設置在過濾網筒(703)的筒底。

6.一種如權利要求1-5任意一項所述全膜法污水處理裝置用回收利用機構的處理方法，其特征在于，該處理方法包括以下步驟：S1：對于廢水輸送管(1)中的廢水進行凈化回收工作，首先通過連接管裝置(2)上的砂石過濾收集機構(3)對其中的砂石進行過濾收集，之后廢水再經過過濾回收機構(5)進行過濾回收；S2：與過濾網盤(514)相配合使用的輔助組件包含有第一輔助組件(6)或第二輔助組件(7)，提高工作靈活性。

發明內容

本發明的目的在于提供一種全膜法污水處理裝置用回收利用機構及處理方法，以解決上述背景技術中提出的問題。

為實現上述目的，本發明提供如下技術方案：一種全膜法污水處理裝置用回收利用機構，包括廢水輸送管、連接管裝置，所述連接管裝置的兩端通過螺栓固定連接設置有廢水輸送管；

所述連接管裝置上設置有砂石過濾收集機構和承載驅動機構，且承載驅動機構中連接設置有過濾回收機構，且過濾回收機構中連接設置有輔助組件；

所述砂石過濾收集機構包含有連接箱體、收集箱、第一把手、砂石過濾盤、連接柱、固定管、緩沖彈簧；所述連接箱體固定設置在連接管裝置的底側，且兩者相連通設置，連接箱體中設置有收集箱，所述收集箱的一側固定設置有第一把手，且收集箱通過螺栓固定連接在連接箱體中，所述砂石過濾盤固定設置在連接管裝置中，且砂石過濾盤的一端兩側對稱固定設置有連接柱，所述連接柱活動設置在固定管中，且連接柱的端部固定設置有緩沖彈簧，緩沖彈簧的一端固定設置在固定管中，且固定管對稱固定設置在連接管裝置支管的內側壁；所述載驅動機構包含有放置體、活動槽、承載體、伸縮控制桿、窗門、第二把手、收納腔、底槽、安裝定位卡槽；所述放置體連接設置在連接管裝置的支管上，且放置體中設置有活動槽，活動槽與連接管裝置相連通設置，所述活動槽中活動設置有承載體，承載體固定設置在伸縮控制桿的一端，且伸縮控制桿固定設置在放置體上，所述放置體的一側設置有窗口，且窗口上通過螺釘固定設置有窗門，窗門的一側固定設置有第二把手，所述收納腔貫穿設置在承載體中，且收納腔的底側設置有底槽，所述安裝定位卡槽設置在承載體上，且設置在收納腔一端的邊側位置；所述收納腔為柱形放置腔，其直徑與連接管裝置的支管內徑設置相等；

所述過濾回收機構包含有第一副筒、第二副筒、安裝定位卡塊、圓形凹槽、安裝螺絲、導料口、集料盒、連接插槽、第一磁鐵片、連接插柱、第二磁鐵片、過濾凈化棉、重金屬吸附膜、過濾網盤；所述第一副筒與第二副筒兩者端部通過螺紋連接進行固定，且第一副筒一端的外側壁固定設置有安裝定位卡塊，且安裝定位卡塊上設置有圓形凹槽，安裝定位卡塊通過安裝螺絲固定設置再安裝定位卡槽中，所述導料口設置在第一副筒的底側，且導料口與集料盒連接固定，即導料口的端口位置對稱設置有連接插槽，連接插槽中固定設置有第一磁鐵片，所述連接插槽與連接插柱相適配插接，且連接插柱的端部固定設置有第二磁鐵片，第二磁鐵片與第一磁鐵片設置位置相對應、設置組數相同，兩者相互吸引，所述過濾凈化棉、重金屬吸附膜固定設置在第一副筒中，且過濾凈化棉設置在導料口的邊側位置，所述過濾網盤固定設置在第二副筒中，且過濾網盤上連接設置有輔助組件。

優選的，所述連接管裝置中的管道對稱設置有兩個分支，且每個分支上都設置有砂石過濾收集機構和承載驅動機構、過濾回收機構。

優選的，所述安裝定位卡塊與安裝定位卡槽設置位置相對應、設置組數相同，兩者相適配卡接。

優選的，輔助組件可以選用第一輔助組件，其包含有螺紋槽、連接螺紋環、第一濾管、外螺紋固定環、第二濾管，所述螺紋槽設置在過濾網盤上網孔的內側壁，且螺紋槽與連接螺紋環相適配螺紋連接，且連接螺紋環固定設置在第一濾管的管口，所述第一濾管的管口外側壁固定設置有外螺紋固定環，外螺紋固定環上螺紋連接設置有第二濾管，且第二濾管上濾孔的孔徑小于第一濾管上濾孔的孔徑。

優選的，輔助組件可以選用第二輔助組件，其包含有支撐架、第三磁鐵片、過濾網筒、第四磁鐵片、限位擋環，所述支撐架固定設置在過濾網盤上網孔的一側，且支撐架端部的內側固定設置有第三磁鐵片，所述過濾網筒相適配插接設置在支撐架中，過濾網筒的一端固定設置有限位擋環，且過濾網筒通過第三磁鐵片與第四磁鐵片的相互吸引進行固定，所述第四磁鐵片固定設置在過濾網筒的筒底。

一種全膜法污水處理裝置用回收利用機構的處理方法，該處理方法包括以下步驟：

S1：對于廢水輸送管中的廢水進行凈化回收工作，首先通過連接管裝置上的砂石過濾收集機構對其中的砂石進行過濾收集，之后廢水再經過過濾回收機構進行過濾回收；

S2：與過濾網盤相配合使用的輔助組件包含有第一輔助組件或第二輔助組件，提高工作靈活性。

與現有技術相比，本發明的有益效果是：

本發明設計的污水處理裝置，通過在污水輸送管道位置設置連接管裝置、砂石過濾收集機構和承載驅動機構、過濾回收機構進行配合使用，即首先通過砂石過濾收集機構對其中的砂石進行過濾收集，通過砂石過濾盤進行過濾，過濾的砂石會掉落在連接箱體中的收集箱中；之后廢水再經過過濾回收機構中的第一副筒，第一副筒中設置的過濾網盤與輔助組件配合工作，對于廢水中的微型雜質進行過濾；且過濾的雜質會在輔助組件中進行收集；之后再經過第二副筒中的過濾凈化棉、重金屬吸附膜對廢水進行凈化處理，且對于其中的重金屬進行吸附，避免流失，保證其回收工作經濟效益；且與過濾網盤配合使用的輔助組件可以選用第一輔助組件與第二輔助組件，工作靈活性高，經濟效益好，滿足實際工作需求。

（發明人：解逵）
