公布日：2022.04.12

申請日：2022.01.07

分類號：B01D29/01(2006.01)I;C02F9/04(2006.01)I;C02F1/00(2006.01)I;C02F1/28(2006.01)I

摘要

本發明公開了一種廚余垃圾處理器的污水排放裝置，涉及廚余垃圾技術領域，包括垃圾處理設備，所述垃圾處理設備的上端設置有進料口，所述垃圾處理設備的下端固定連接有支撐元件，所述垃圾處理設備的正面固定連接有控制元件，所述控制元件的右端設置有支撐元件，所述垃圾處理設備的右端設置有固體出料口。本發明通過連接軸、分料元件和曲面塊的設置，可以對垃圾進行分量處理，避免處理的過多，造成垃圾的堵塞，同時根據過濾網板與傳輸口的設置，可以在工作的過程中對垃圾進行固液分離處理，避免對污水處理的不便，影響處理的效果，根據斜板和固體出料口的設置，方便將垃圾的固體進行傳輸，便于工作人員的清理。

權利要求書

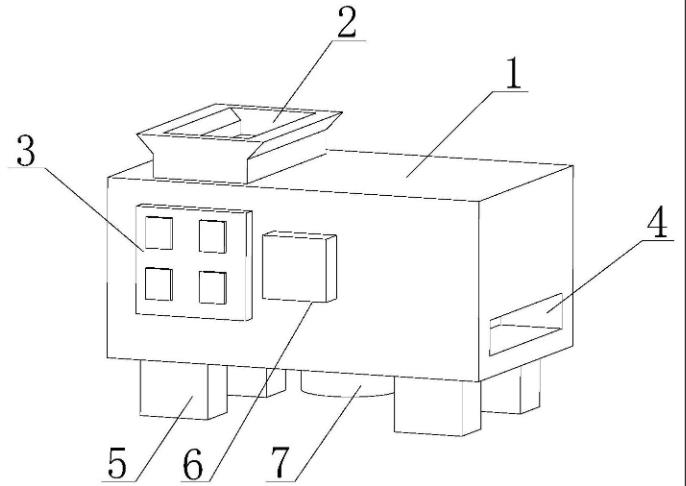

1.一種廚余垃圾處理器的污水排放裝置，包括垃圾處理設備(1)，所述垃圾處理設備(1)的上端設置有進料口(2)，所述垃圾處理設備(1)的下端固定連接有支撐元件(5)，所述垃圾處理設備(1)的正面固定連接有控制元件(3)，其特征在于：所述控制元件(3)的右端設置有支撐元件(5)，所述垃圾處理設備(1)的右端設置有固體出料口(4)，所述垃圾處理設備(1)的下端固定連接有污水出口(7)；所述垃圾處理設備(1)的內部設置有連接軸(11)，所述連接軸(11)的外部設置有分料元件(12)，所述分料元件(12)的下端設置有曲面塊(13)，所述曲面塊(13)的中部貫穿設置有過濾網板(20)，所述曲面塊(13)的右端設置有傳輸口(14)，所述傳輸口(14)的右端固定連接有斜板(15)，所述斜板(15)的右端與設置的固體出料口(4)在同一水平線上。

2.根據權利要求1所述的一種廚余垃圾處理器的污水排放裝置，其特征在于：所述連接軸(11)的正面貫穿設置的垃圾處理設備(1)，所述連接軸(11)的正面與社會的驅動電機(6)背面活動連接。

3.根據權利要求2所述的一種廚余垃圾處理器的污水排放裝置，其特征在于：所述進料口(2)的下端設置有傳輸裝置(8)，所述傳輸裝置(8)的下端設置有液體凈化箱(9)，所述液體凈化箱(9)的左端固定連接有進液閥口(10)，所述液體凈化箱(9)的右端與設置的曲面塊(13)左端固定連接。

4.根據權利要求3所述的一種廚余垃圾處理器的污水排放裝置，其特征在于：所述過濾網板(20)的下端固定連接有污水出口(7)，所述污水出口(7)的內部設置固定連接有活性炭過濾層(18)，且活性炭過濾層(18)下端固定連接有除臭凈化層(19)。

5.根據權利要求4所述的一種廚余垃圾處理器的污水排放裝置，其特征在于：所述液體凈化箱(9)的右端固定連接有噴液閥(16)，所述噴液閥(16)與設置的控制元件(3)信號連接，所述噴液閥(16)的右端固定連接有伸縮液體管道(17)，且伸縮液體管道(17)的右端貫穿延伸至污水出口(7)的內部。

6.根據權利要求5所述的一種廚余垃圾處理器的污水排放裝置，其特征在于：所述伸縮液體管道(17)的外部設置有活動輥管(21)，所述活動輥管(21)設置在活性炭過濾層(18)的上端，所述伸縮液體管道(17)的外部貫穿設置有噴液口(23)。

7.根據權利要求6所述的一種廚余垃圾處理器的污水排放裝置，其特征在于：所述活動輥管(21)的右端開設有凹槽(24)，所述凹槽(24)的內部設置有緩沖板(25)，所述緩沖板(25)的右端固定連接有彈簧元件(26)，所述彈簧元件(26)的右端固定連接有固定塊(27)。

8.根據權利要求7所述的一種廚余垃圾處理器的污水排放裝置，其特征在于：所述固定塊(27)的右端固定連接有固定板(28)，且固定板(28)的右端與設置的污水出口(7)內側固定連接，所述固定塊(27)通過設置的彈簧元件(26)與緩沖板(25)的右端固定連接。

（發明人：李光華）
