申請日2013.07.27

　　公開(公告)日2013.12.25

　　IPC分類號F24J3/00; B01D29/56

　　摘要

　　本實用新型涉及工廠廢水處理和余熱利用，可有效解決廢水余熱的處理、利用問題，其解決的技術方案是，包括廢水處理裝置和利用裝置，廢水處理裝置是由殼體及殼體內的隔離網和過濾器構成，殼體上部裝有進水管，殼體下部側面有出水管，出水管在殼體內的管口處裝有過濾器，出水管經水泵與凈化池相連通，凈化池分別與第一熱交換器、第二熱交換器相連通，第一熱交換器與熱水爐相連通，第二熱交換器與取暖器相連通，本實用新型結構簡單，成本低，易安裝使用，效果好，既方便對廢水的處理，又方便對廢水余熱的利用，節能環保，有良好的經濟和社會效益。

　　權利要求書

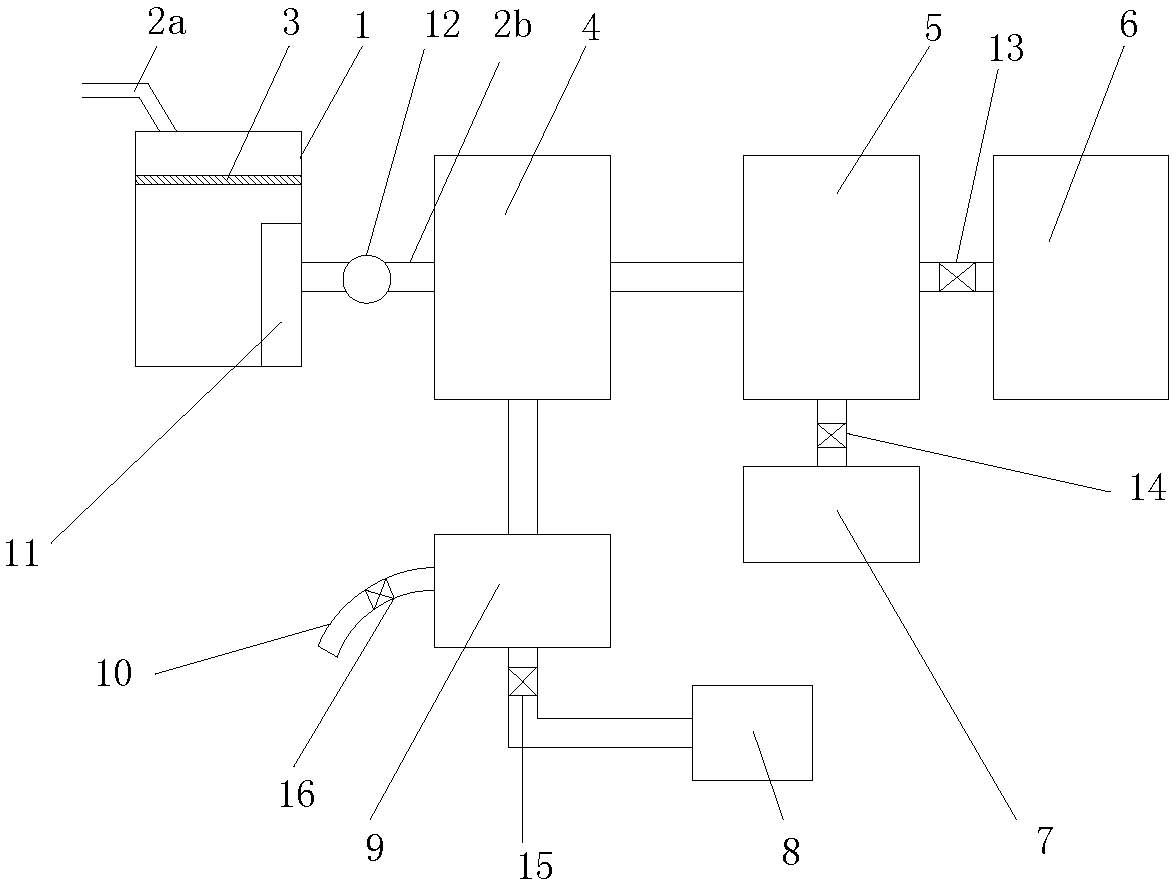

　　1.一種工廠廢水處理和余熱利用系統，包括廢水處理裝置和利用裝置，其特征在于，廢水處理裝置是由殼體(1)及殼體內的隔離網(3)和過濾器(11)構成，殼體(1)上部裝有進水管(2a)，殼體下部側面有出水管(2b)，出水管在殼體內的管口處裝有過濾器(11)，出水管經水泵(12)與凈化池(4)相連通，凈化池分別與第一熱交換器(9)、第二熱交換器(5)相連通，第一熱交換器(9)與熱水爐(8)相連通，第二熱交換器(5)與取暖器(6)相連通。

　　2.根據權利要求1所述的工廠廢水處理和余熱利用系統，其特征在于，所述的第二熱交換器(5)經管道和管道上的第二閥門(14)與座便器(7)相連。

　　3.根據權利要求1所述的工廠廢水處理和余熱利用系統，其特征在于，所述的第二熱交換器(5)和取暖器(6)之間的管道上裝有第一閥門(13)。

　　4.根據權利要求1所述的工廠廢水處理和余熱利用系統，其特征在于，所述的第一熱交換器(9)與熱水爐(8)之間的管道上裝有第三閥門(15)。

　　5.根據權利要求1所述的工廠廢水處理和余熱利用系統，其特征在于，所述的第一熱交換器(9)上裝有通用的水管(10)，水管(10)上有閥門(16)。

　　說明書

　　工廠廢水處理和余熱利用系統

　　技術領域

　　本實用新型涉及廢水處理，特別是一種工廠廢水處理和余熱利用系統。

　　背景技術

　　工廠廢水，特別是發電廠的廢水，帶有大量的熱量，而這些余熱以水蒸汽的形式排入空氣中，既浪費了能源，又污染了空氣，還影響大氣氣候環境，為解決工廠廢水處理和余熱的利用，現雖有多種多樣的設備，但由于結構上存在的問題，一則是結構復雜，操作工藝麻煩，成本高，另一方面，處理和余熱利用效果并不盡人意，難以有效推廣和使用，因此，工廠廢水處理和余熱利用是本領域技術人員非常希望解決的技術問題。

　　發明內容

　　針對上述情況，為克服現有技術之缺陷，本實用新型之目的就是提供一種工廠廢水處理和余熱利用，可有效解決廢水余熱的處理、利用問題。

　　本實用新型解決的技術方案是，包括廢水處理裝置和利用裝置，廢水處理裝置是由殼體及殼體內的隔離網和過濾器構成，殼體上部裝有進水管，殼體下部側面有出水管，出水管在殼體內的管口處裝有過濾器，出水管經水泵與凈化池相連通，凈化池分別與第一熱交換器、第二熱交換器相連通，第一熱交換器與熱水爐相連通，第二熱交換器與取暖器相連通。

　　本實用新型結構簡單，成本低，易安裝使用，效果好，既方便對廢水的處理，又方便對廢水余熱的利用，節能環保，有良好的經濟和社會效益。
