申請日2013.07.29

　　公開(公告)日2013.12.25

　　IPC分類號C02F9/10

　　摘要

　　本實用新型屬于生物安全實驗裝置領域，特別涉及一種洗手污水滅活裝置，包括收集罐、滅活罐、閃蒸罐及冷卻罐，收集罐和滅活罐之間設置提水循環裝置，滅活罐分別連通高效空氣過濾器系統和閃蒸罐，閃蒸罐上設置出氣口和出水口，出水口連接冷卻罐，冷卻罐上設置進水管和出水管，出水管連接排泄管道。本實用新型結構簡單，容易實現，設置的收集罐便于暫存污水，提水循環裝置便于將收集罐里的水抽到滅活罐內進行滅菌，克服了滅菌同時不能洗手的缺陷，并且，滅菌方式簡單，使用方便，提高滅菌效果。

　　權利要求書

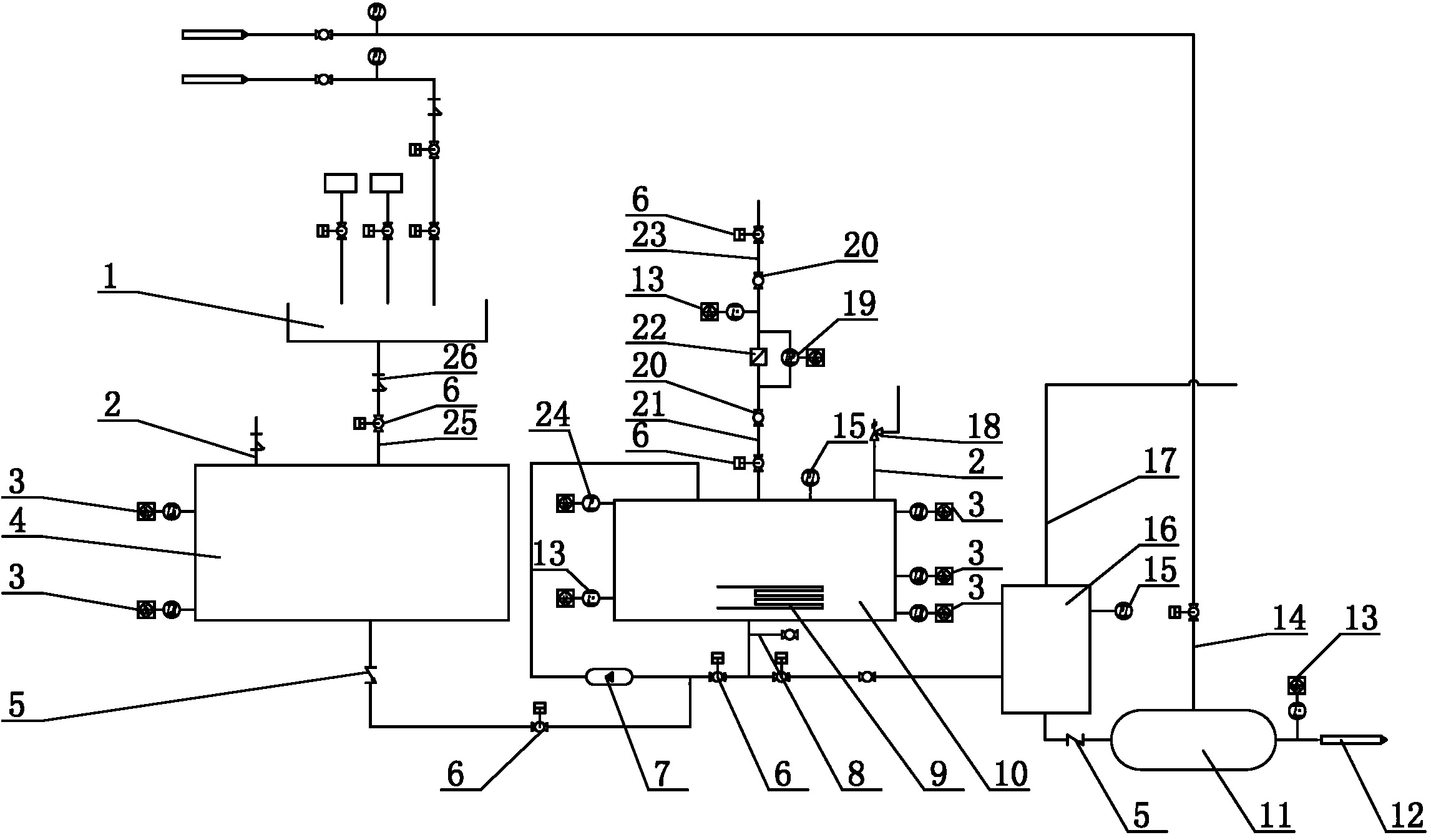

　　1.一種洗手污水滅活裝置，其特征在于：包括收集罐(4)、滅活罐(10)、閃蒸罐(16) 及冷卻罐(11)，收集罐(4)和滅活罐(10)之間設置提水循環裝置，滅活罐(10)分別連 通高效空氣過濾器系統和閃蒸罐(16)，閃蒸罐(16)上設置出氣口和出水口，出水口連接冷 卻罐(11)，冷卻罐(11)上設置進水管(14)和出水管，出水管連接排泄管道(12)。

　　2.根據權利要求1所述的洗手污水滅活裝置，其特征在于：提水循環裝置包括離心泵(7)， 離心泵(7)的輸出端通過管路連通滅活罐(10)頂部，離心泵(7)的輸入端通過管路分別 連通滅活罐(10)底部和收集罐(4)底部，收集罐(4)連接離心泵(7)的管路上設置止回 閥(5)和自動球閥(6)，離心泵(7)輸入端連接滅活罐(10)的管路上設置自動球閥(6)。

　　3.根據權利要求1或2所述的洗手污水滅活裝置，其特征在于：高效空氣過濾器系統包 括高效空氣過濾器(22)，高效空氣過濾器(22)通過第一豎直管道(21)連通滅活罐(10) 頂部，第一豎直管道(21)上設置閥門，高效空氣過濾器(22)頂部有連通大氣的第二豎直 管道(23)，第二豎直管道(23)上有溫度傳感器(13)和閥門，第一豎直管道(21)和第二 豎直管道(23)之間有壓差傳感器(19)。

　　4.根據權利要求3所述的洗手污水滅活裝置，其特征在于：高效空氣過濾器(22)為 HEPA高效空氣過濾器，閥門分為手動球閥(20)和自動球閥(6)。

　　5.根據權利要求1、2或4所述的洗手污水滅活裝置，其特征在于：收集罐(4)頂部分 別設置壓力平衡管(2)和接水管(25)，接水管(25)內設置過濾網(26)和自動球閥(6)， 收集罐(4)上部和下部均設置液位傳感器(3)。

　　6.根據權利要求1、2或4所述的洗手污水滅活裝置，其特征在于：滅活罐(10)為電 加熱式滅活罐，滅活罐(10)罐體內底部設置電加熱管(9)，滅活罐(10)罐體頂部有壓力 指示表(15)和壓力平衡管(2)，壓力平衡管(2)上設置安全閥(18)，側壁上部設置液位 傳感器(3)和壓力傳感器(24)，中部有液位傳感器(3)，下部有液位傳感器(3)和溫度傳 感器(13)。

　　7.根據權利要求6所述的洗手污水滅活裝置，其特征在于：滅活罐(10)底部設置取樣 檢測口(8)。

　　8.根據權利要求6所述的洗手污水滅活裝置，其特征在于：閃蒸罐(16)與冷卻罐(11) 之間的管道上設置止回閥(5)，閃蒸罐(16)上部有壓力指示表(15)，冷卻罐(11)和排泄 管道(12)之間有溫度傳感器(13)。

　　說明書

　　洗手污水滅活裝置

　　技術領域

　　本實用新型涉及一種洗手污水滅活裝置，屬于生物安全實驗裝置領域。

　　背景技術

　　目前生物安全實驗室洗手裝置的滅菌方式多采用以下兩種：

　　(一)使用傳統洗手裝置，將洗手污水引至專用的消毒滅菌系統，或是單獨收集，人工 加消毒劑滅菌消毒或人工移入高溫滅菌器內進行高溫滅菌處理，這種方式，操作繁瑣，易污 染，工作效率低。

　　(二)使用只有一個滅活罐的洗手消毒器，但這種消毒器在滅活罐收集滿自動進行滅活 時，洗手功能將不能使用，這在實際實驗室使用中極不合理，而且只有一個滅活罐的洗手器 因?qū)嶒?yàn)室微負壓環境和滅活罐與實驗室連接的高效空氣過濾器的阻力影響(高效空氣過濾器 濾芯被打濕后阻力更大)，容易引起洗手槽內積水無法順利流入滅活罐的故障。

　　實用新型內容

　　本實用新型要解決的技術問題是：提供一種結構簡單，容易實現，便于操作，且可提高 滅菌效果的洗手污水滅活裝置。

　　本實用新型所述的洗手污水滅活裝置，包括收集罐、滅活罐、閃蒸罐及冷卻罐，收集罐 和滅活罐之間設置提水循環裝置，滅活罐分別連通高效空氣過濾器系統和閃蒸罐，閃蒸罐上 設置出氣口和出水口，出水口連接冷卻罐，冷卻罐上設置進水管和出水管，出水管連接排泄 管道。

　　工作時，將收集罐放置在洗手池下方，并且通過管路連通，洗完手的污水從洗手池內進 入收集罐中，通過提水循環裝置將污水送入滅活罐中，待滅活罐中的壓力達到指定值時，滅 活罐停止工作，高效空氣過濾器系統將滅活罐頂部難以熱傳遞均勻的空氣置換出去，如此反 復，待置換結束后，滅活罐繼續工作，開啟提水循環裝置，使滅活罐內的污水循環，以使溫 度均勻，當高效空氣過濾器系統內達到設定溫度后，開始滅菌計時，滅菌結束后，水流入閃 蒸罐內，閃蒸罐對高溫水流進行氣液分離，閃蒸罐分離出的無菌的水蒸汽通過出氣口排入室 外，帶走大量的熱量，閃蒸罐內剩余的水流入冷卻罐中，向冷卻罐中通過進水管通入冷卻水， 最終通過排泄管道排出;收集罐起到暫存污水的作用;提水循環裝置可將收集罐中的污水抽 到滅活罐中，并且可形成水循環，使滅活罐中水溫均勻;滅活罐和高效空氣過濾器系統配合 可滅菌;閃蒸罐具有分離氣液的作用;冷卻罐有冷卻排泄水的作用。

　　所述的提水循環裝置包括離心泵，離心泵的輸出端通過管路連通滅活罐頂部，離心泵的 輸入端通過管路分別連通滅活罐底部和收集罐底部，收集罐連接離心泵的管路上設置止回閥 和自動球閥，離心泵輸入端連接滅活罐的管路上設置自動球閥。上述連接方式可通過操作自 動球閥和離心泵分別實現將收集罐中的污水抽入滅活罐中及形成滅活罐內的水循環的動作; 止回閥可防止流出收集罐的污水回流。

　　所述的高效空氣過濾器系統包括高效空氣過濾器，高效空氣過濾器通過第一豎直管道連 通滅活罐頂部，第一豎直管道上設置閥門，高效空氣過濾器頂部有連通大氣的第二豎直管道， 第二豎直管道上有溫度傳感器和閥門，第一豎直管道和第二豎直管道之間有壓差傳感器。高 效空氣過濾器可實現將滅活罐頂部難以置換的熱量置換出去，進而實現滅菌功能，設置的傳 感器和閥門方便感應和控制高效空氣過濾器的工作狀態，以保證高效空氣過濾器正常工作。

　　所述的高效空氣過濾器為HEPA高效空氣過濾器，閥門分為手動球閥和自動球閥。便于操 作，使用靈活。

　　所述的收集罐頂部分別設置壓力平衡管和接水管，接水管內設置過濾網和自動球閥，收 集罐上部和下部均設置液位傳感器。壓力平衡管可保證收集罐內的壓力和大氣壓相等，使洗 手池內的水能順利流入收集罐中;接水管可連通洗手池和收集罐;過濾網和自動球閥方便過 濾和控制;液位傳感器可感應收集罐內污水量，方便控制和操作。

　　所述的滅活罐為電加熱式滅活罐，滅活罐罐體內底部設置電加熱管，滅活罐罐體頂部有 壓力指示表和壓力平衡管，壓力平衡管上設置安全閥，側壁上部設置液位傳感器和壓力傳感 器，中部有液位傳感器，下部有液位傳感器和溫度傳感器。電加熱式滅活罐結構簡單，使用 方便;傳感器的設置便于監測滅活罐內溫度、壓力及液位情況，以便于控制。

　　所述的滅活罐底部設置取樣檢測口。取樣檢測口的設置，便于檢測滅菌后的水是否合格。

　　所述的閃蒸罐與冷卻罐之間的管道上設置止回閥，閃蒸罐上部有壓力指示表，冷卻罐和 排泄管道之間有溫度傳感器。止回閥防止水流回流;壓力指示表用于顯示閃蒸罐內的壓力; 溫度傳感器用于檢測排泄水的溫度。

　　本實用新型的有益效果是：

　　結構簡單，容易實現，設置的收集罐便于暫存污水，提水循環裝置便于將收集罐里的水 抽到滅活罐內進行滅菌，克服了滅菌同時不能洗手的缺陷，并且，滅菌方式簡單，使用方便， 提高滅菌效果。
