申請日2013.07.30

　　公開(公告)日2014.01.29

　　IPC分類號C02F3/02

　　摘要

　　本實用新型公開了一種污水處理池六開頂蓋，設置在污水處理池頂部，包括支架、頂梁和相對頂梁對稱設置的上掀式的左蓋體與右蓋體，左蓋體與右蓋體閉合時的夾角角度范圍為150°～170°，左蓋體包括左中蓋和分別設置在左中蓋兩側的左側蓋，左中蓋面積為單個左側蓋面積的兩倍，右蓋體則相對左蓋體對稱設有右中蓋和右側蓋，支架上還具有左、右蓋體閉合時鎖可分別將左中蓋、右中蓋與支架鎖緊的鎖具，以及掀開時可分別支撐左中蓋、左側蓋、右中蓋、右側蓋的支撐桿。本實用新型結構簡單，方便開啟，減少鎖具使用數量，且能降低工作強度。

　　權利要求書

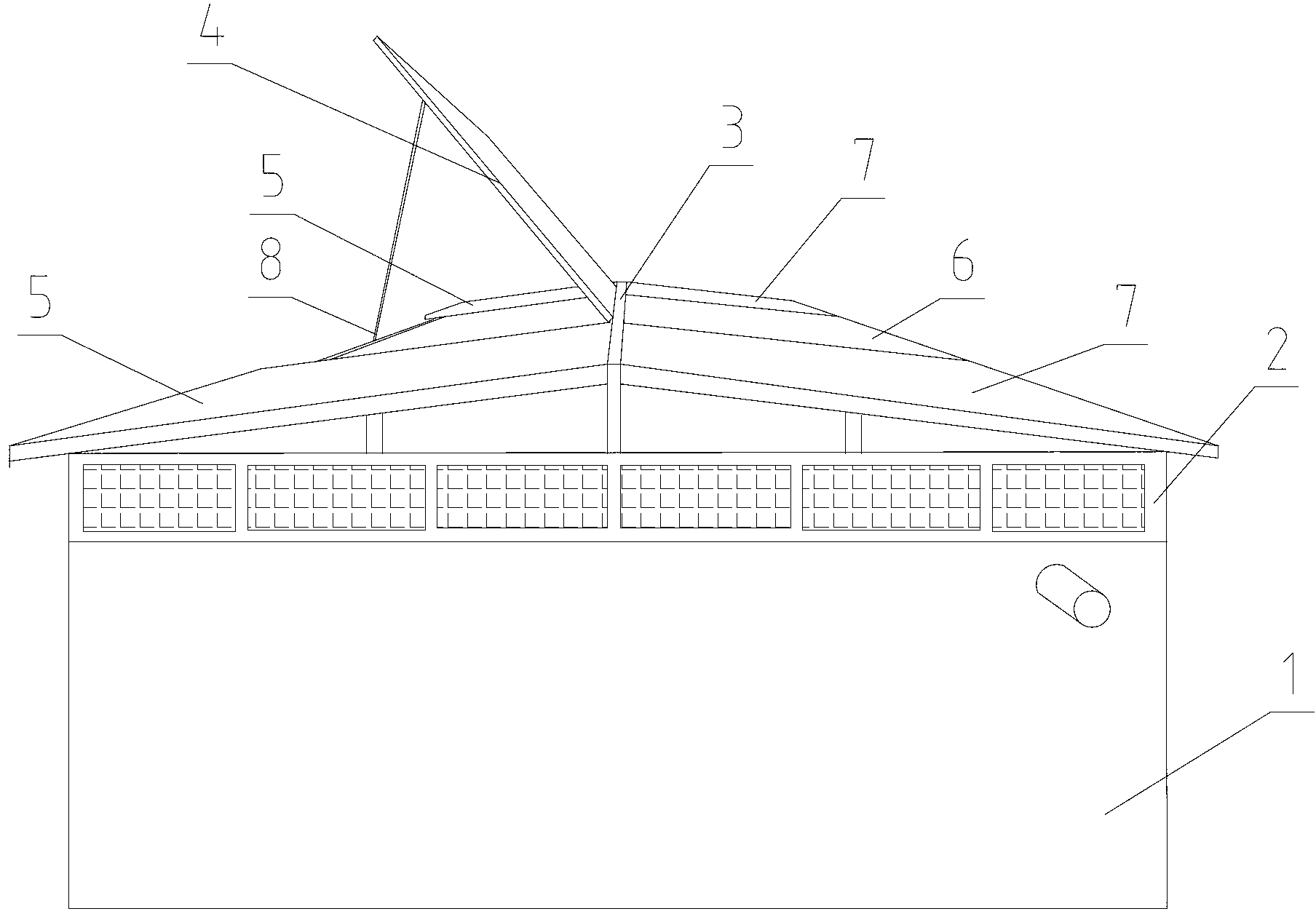

　　1.一種污水處理池六開頂蓋，設置在污水處理池(1)頂部，包括支架(2)、 頂梁(3)和相對頂梁(3)對稱設置的上掀式的左蓋體與右蓋體，其特征是： 所述左蓋體與右蓋體閉合時的夾角角度范圍為150°～170°，所述的左蓋體包 括左中蓋(4)和分別設置在左中蓋(4)兩側的左側蓋(5)，左中蓋(4)面積 為單個左側蓋(5)面積的兩倍，所述的右蓋體則相對左蓋體對稱設有右中蓋(6) 和右側蓋(7)，所述支架上還具有左、右蓋體閉合時鎖可分別將左中蓋(4)、 右中蓋(6)與支架(2)鎖緊的鎖具，以及掀開時可分別支撐左中蓋(4)、左 側蓋(5)、右中蓋(6)、右側蓋(7)的支撐桿(8)。

　　2.根據權利要求1所述的污水處理池六開頂蓋，其特征是：所述的左蓋體 和右蓋體通過合頁與頂梁(3)轉動連接。

　　3.根據權利要求2所述的污水處理池六開頂蓋，其特征是：所述的左蓋體 和右蓋體分別由不銹鋼支撐架和焊接在不銹鋼支撐架上的不銹鋼板材制成。

　　說明書

　　污水處理池六開頂蓋

　　技術領域

　　本實用新型涉及污水處理技術領域，尤其是一種污水處理池六開頂蓋。

　　背景技術

　　SBR(Sequencing Batch Reactor Activated Sludge Process)是一種好 氧微生物污水處理技術，是連續進水、間歇排水的周期循環間歇曝氣系統。該 工藝集調節、初沉、曝氣、二沉、生物脫氮等過程于一池,按不同的時間順序進 行各種目的不同的操作,全部過程都在一個池體內周而復始地進行,工藝流程簡 潔,布局緊湊合理,是一種先進的污水處理系統。

　　在SBR法處理污水過程中，由于全部過程在一個池體內進行，需要在不同 時間將污水池開蓋進行不同的操作。普通的污水處理池頂蓋為單開式，如果要 對污水池操作，則需打開整片頂蓋，開啟關閉過程難度大、勞動強度大。若是 多開式的，多片頂蓋需要多個鎖具，開啟關閉次數增加，勞動量較大。

　　實用新型內容

　　本實用新型要解決的技術問題是：克服現有技術中之不足，提供一種方便 開啟，減少鎖具使用數量，降低工作強度的污水處理池六開頂蓋。

　　本實用新型解決其技術問題所采用的技術方案是：一種污水處理池六開頂 蓋，設置在污水處理池頂部，包括支架、頂梁和相對頂梁對稱設置的上掀式的 左蓋體與右蓋體，左蓋體與右蓋體閉合時的夾角角度范圍為150°～170°，所 述的左蓋體包括左中蓋和分別設置在左中蓋兩側的左側蓋，左中蓋面積為單個 左側蓋面積的兩倍，所述的右蓋體則相對左蓋體對稱設有右中蓋和右側蓋，所 述支架上還具有左、右蓋體閉合時鎖可分別將左中蓋、右中蓋與支架鎖緊的鎖 具，以及掀開時可分別支撐左中蓋、左側蓋、右中蓋、右側蓋的支撐桿。

　　進一步的，左蓋體和右蓋體通過合頁與頂梁轉動連接。

　　更進一步的，左蓋體和右蓋體分別由不銹鋼支撐架和焊接在不銹鋼支撐架 上的不銹鋼板材制成。

　　本實用新型的有益效果是：本實用新型提供的污水處理池六開頂蓋，結構 簡單方便開啟，減少鎖具使用數量，且能降低工作強度。
