申請日2013.08.01
公開(公告)日2013.10.23
IPC分類號F23G7/00; C02F11/12
摘要
本發明涉及一種利用地溝油進行污泥干化及焚燒方法，濕污泥干化：導熱介質加熱地溝油將污泥干化槽內溫度保持在100-150℃，濕污泥加入到污泥干化槽內，換熱后的地溝油溢流到地溝油加熱器內;油泥分離、焚燒：抽取含油污并經油泥分離器分離，分離后的地溝油抽至地溝油加熱器、待燒污泥送至污泥焚燒爐內焚燒，焚燒產生的熱量送至換熱器對導熱介質進行加熱，尾氣經尾氣處理裝置處理達標后排放，焚燒產生的飛灰及爐渣被收集后集中處置;蒸汽冷卻分離：將油水混合蒸汽經冷凝器后送至油水分離器，經分離出的地溝油送至地溝油儲罐、熱水作工藝水回用、不凝氣進入污泥焚燒爐內。本發明工藝處理成本低，能實現污泥處置減量化、無害化和資源化。
權利要求書
1.一種利用地溝油進行污泥干化及焚燒方法，其特征在于：
�、�、污泥干化：將存儲在地溝油儲罐內的地溝油加入到地溝油加熱器內，通過導熱介 質對地溝油加熱器內的地溝油進行加熱，循環泵將加熱后的地溝油輸送到污泥干化槽內， 并將污泥干化槽內的地溝油溫度保持在100-150℃，濕污泥通過加料器加入到污泥干化槽 內，與污泥干化槽內的地溝油充分混合并經傳熱和傳質后，濕污泥在污泥干化槽內被干化 至含水率為5-30%的含油污泥，污泥干化槽內的地溝油則溢流返回到地溝油加熱器內，污 泥干化槽內地溝油的重量是濕污泥加入量的三倍以上;
�、�、油泥分離、焚燒：抽取位于污泥干化槽下部的含油污泥，并送至油泥分離器內對 含油污泥進行油泥分離，將分離出的地溝油抽至地溝油加熱器內循環使用，將分離后的待 燒污泥送至污泥焚燒爐內進行焚燒，污泥焚燒爐在焚燒污泥時所產生的高溫?zé)煔馑椭翐Q熱 器內對導熱介質進行加熱，換熱后的尾氣經尾氣處理裝置處理達標后排放，焚燒產生的飛 灰及爐渣被收集后集中處置;
�、�、蒸汽冷卻分離：在濕污泥干化過程中，將蒸發出的油水混合蒸汽送至冷凝器內， 經冷凝器冷卻后送至油水分離器內，將分離出的地溝油送至地溝油儲罐回用，經油水分離 器分離出的熱水作工藝水回用;經冷凝器分離出的不凝氣則進入污泥焚燒爐內，與污泥焚 燒爐的補充空氣混合后被完全焚燒。
2.根據權利要求1所述的利用地溝油進行污泥干化及焚燒方法，其特征在于：所述 的污泥干化槽內地溝油的重量是濕污泥加入量的5-10倍。
3.根據權利要求1所述的利用地溝油進行污泥干化及焚燒方法，其特征在于：所述 濕污泥通過加料器連續或間隔加入到污泥干化槽內。
4.根據權利要求1所述的利用地溝油進行污泥干化及焚燒方法，其特征在于：所述 經油泥分離器分離后的待燒污泥含油率為10-40%，熱值為3000-5000kcal/kg。
5.根據權利要求1所述的利用地溝油進行污泥干化及焚燒方法，其特征在于：所述 污泥焚燒爐在焚燒污泥時所產生的高溫?zé)煔馔ㄟ^管路進入換熱器內，對換熱器內的導熱介 質進行加熱，所述的導熱介質為導熱油或?qū)嵋�，通過換熱器的導熱介質將地溝油加熱器 內的地溝油加熱至180-220℃。
說明書
利用地溝油進行污泥干化及焚燒方法
技術領域
本發明涉及一種利用地溝油進行污泥干化及焚燒方法，屬于污泥水處理技術領域
背景技術
污泥處理指的是對污泥進行穩定化、減量化和無害化處理的過程，一般包括濃縮或調 理、脫水、厭氧消化、好氧消化、石灰穩定、堆肥、干化和焚燒等。污泥處置指的是對處 理后污泥的消納過程，我國污泥處理處置應符合“安全環保、循環利用、節能降耗、因地 制宜、穩妥可靠”的原則。目前，大部分污水處理廠產生的剩余污泥首先進入污泥貯存池， 投加陽離子聚丙烯酰胺后，進入帶式脫水機和離心機進行機械脫水，脫水后污泥含水率按 質量百分比為80%左右。這種高含水的污泥處置一般包括土地利用、填埋和焚燒等。
土地利用時其限制因素為重金屬污染，污泥中的重金屬可能會通過土壤進入食物鏈， 從而影響人體健康。污泥進入填埋場后，會產生大量的滲濾液和填埋氣體，造成二次污染; 況且隨著滲濾液的滲出，污泥承載力發生變化，而引起的收集系統堵塞、影響填埋場的穩 定性，且存在垃圾無法壓實度等問題。目前，污泥焚燒是一種處置城市污泥比較徹底的方 法，污泥中的可燃成分在高溫下被完全燃燒，最終成為穩定的灰渣。并且焚燒法具有減容、 減重率高，處理速度快，無害化徹底，余熱可用于發電或供熱等優點。
目前，傳統的污泥焚燒主要工藝流程為：將經過濃縮、脫水處理后含水率80%左右的 污泥運輸至焚燒廠，經調理后由板框壓濾機壓濾至含水率為60%左右的污泥，然后通過盤 式或槳葉式干燥機將污泥干化至含水率為30%左右，最后再進入焚燒爐焚燒，焚燒后的飛 灰和殘?jiān)?jīng)處理后外運衛生填埋或作它用，焚燒產生的煙氣作為余熱鍋爐的熱源。
但目前污泥的焚燒處理方法存在以下缺陷：
(1)、由于是將含水80%的污泥脫水干燥至含水20-30%的污泥，故而需要脫水機及污 泥干燥機，中間還需設置污泥料倉供進料使用，不僅工藝流程較為復雜，而且對設備的穩 定性要求很很高。
(2)、由于進料污泥熱值不高，不能自持燃燒，因此污泥焚燒時需添加輔助燃料進行 助燃，這些燃料包括煤、柴油、天然氣等，輔助燃料的加入使得污泥焚燒運營成本難以控 制。
發明內容
本發明的目的是提供一種利用地溝油進行污泥干化及焚燒方法，工藝處理成本低，實 現污泥處置減量化、無害化、資源化。

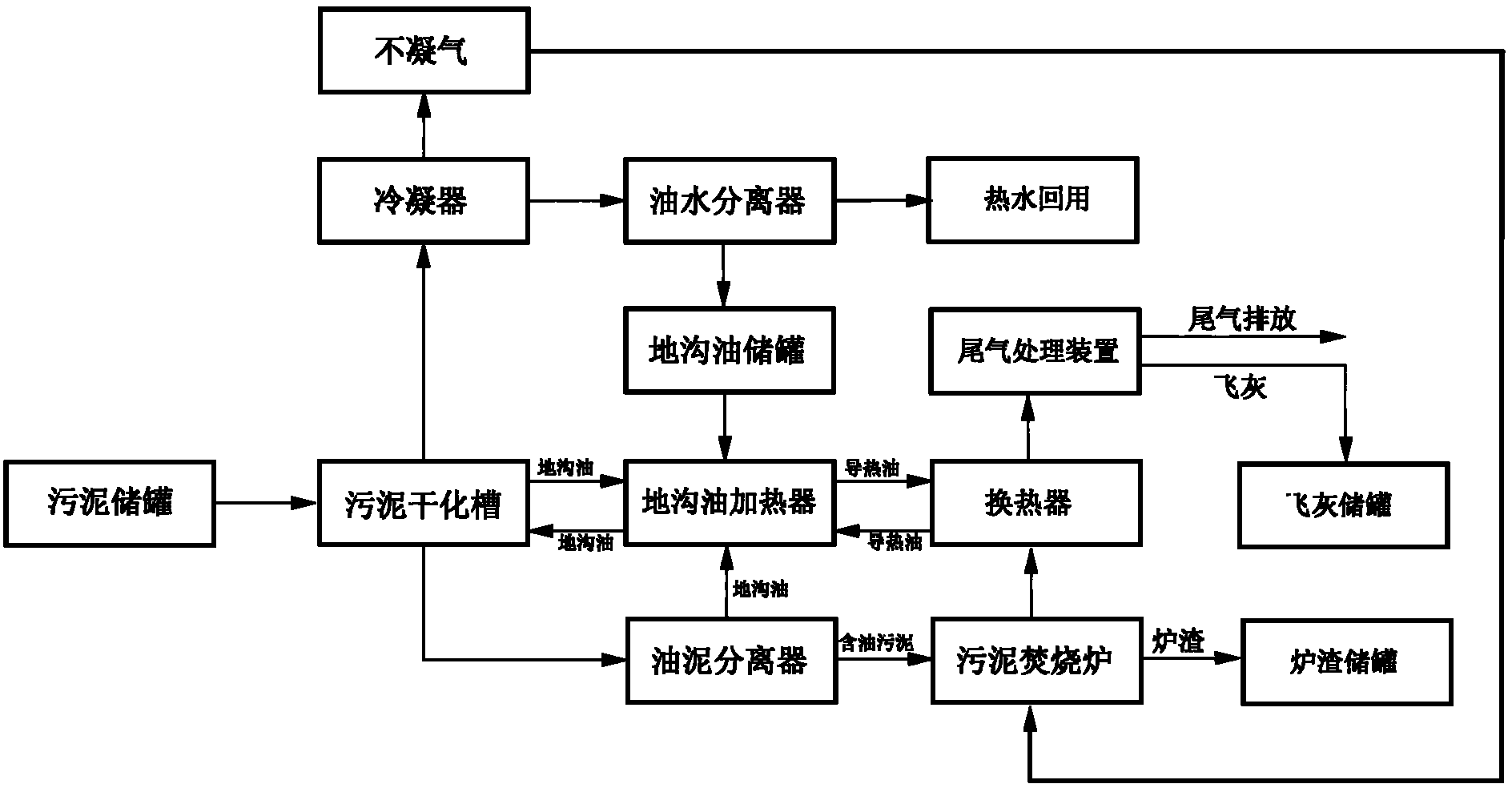

本發明為達到上述目的的技術方案是：一種利用地溝油進行污泥干化及焚燒方法，其 特征在于：
�、�、污泥干化：將存儲在地溝油儲罐內的地溝油加入到地溝油加熱器內，通過導熱介 質對地溝油加熱器內的地溝油進行加熱，循環泵將加熱后的地溝油輸送到污泥干化槽內， 并將污泥干化槽內的地溝油溫度保持在100-150℃，濕污泥通過加料器加入到污泥干化槽 內，與污泥干化槽內的地溝油充分混合并經傳熱和傳質后，濕污泥在污泥干化槽內被干化 至含水率為5-30%的含油污泥，污泥干化槽內的地溝油則溢流返回到地溝油加熱器內，污 泥干化槽內地溝油的重量是濕污泥加入量的三倍以上;
⑵、油泥分離、焚燒：抽取位于污泥干化槽下部的含油污泥，并送至油泥分離器內對 含油污泥進行油泥分離，將分離出的地溝油抽至地溝油加熱器內循環使用，將分離后的待 燒污泥送至污泥焚燒爐內進行焚燒，污泥焚燒爐在焚燒污泥時所產生的高溫?zé)煔馑椭翐Q熱 器內對導熱介質進行加熱，換熱后的尾氣經尾氣處理裝置處理達標后排放，焚燒產生的飛 灰及爐渣被收集后集中處置;
�、�、蒸汽冷卻分離：在濕污泥干化過程中，將蒸發出的油水混合蒸汽送至冷凝器內， 經冷凝器冷卻后送至油水分離器內，將分離出的地溝油送至地溝油儲罐回用，經油水分離 器分離出的熱水作工藝水回用;經冷凝器分離出的不凝氣則進入污泥焚燒爐內，與污泥焚 燒爐的補充空氣混合后被完全焚燒。
本發明將地溝油用于城市污泥干化及焚燒，首先在污泥干化槽內，采用溫度為 100-150℃的地溝油對濕污泥進行干化，由于地溝油在污泥干化槽中的總量大于加入在該 裝置內的濕污泥，因此可將含水率為80%濕污泥直接干化至含水率為5-30%的含油污泥， 本發明利用地溝油在污泥干化槽及地溝油加熱器之間的循環，通過污泥焚燒時產生的高溫 煙氣與導熱介質之間的換熱，將熱量傳遞給地溝油加熱器內的地溝油，使污泥干化槽內的 油溫保持在100-150℃，并形成濕污泥的連續干化。本發明通過該方法可替代壓濾以及干 燥工藝，控制方便簡單，干化效率高，可大幅度減少設備投入，工藝處理成本低。本發明 將干化及分離后的含油污泥進入污泥焚燒爐進行焚燒，利用焚燒所產生熱能對干化工藝的 地溝油進行加熱，以維持污泥干化穩定運行。城市污泥單獨焚燒時，通常需要添加輔助燃 料，而本發明利用地溝油對城市污泥進行干化處理，干化后的污泥含有一定量的地溝油， 提高了污泥的熱值，可順利進行焚燒，無需添加任何輔助燃料。本發明利用污泥焚燒時所 產生的熱量，可對換熱器內的導熱介質進行加熱，然后通過導熱介質將熱量傳遞給地溝油 加熱器內的地溝油，并使污泥焚燒產生的熱量完全用于污泥干化;同時通過冷凝器對污泥 干化過程中排出的油水混合蒸汽進行冷卻，經油水分離器，分離出的油回到地溝油儲罐內 回用，分離出的熱水作工藝用水回用，而經冷卻后的不凝氣則進入污泥焚燒爐內，作為污 泥焚燒爐的補充空氣被完全焚燒，處理過程中同時實現了污泥處置減量化、無害化、資源 化。本發明將地溝油與城市污泥共同處置，遵循“以廢治廢、化廢為寶”的原則，探索適 宜于我國的地溝油資源化利用和城市污泥無害化處理工藝路線及管理模式。
