申請日2013.08.02

　　公開(公告)日2014.01.29

　　IPC分類號C02F9/14

　　摘要

　　本實用新型涉及一種新型組合式污水處理池，包括池體、進水井和出水井，池體由調節池、SBR池和除磷池組成，進水井的出水口與調節池固定連接，調節池的出水口與SBR池的進水口固定連接，SBR池的出水口與除磷池的進水口固定連接，除磷池的出水口與出水井固定連接。本實用新型的新型組合式污水處理池由調節池、SBR池和除磷池通過高壓鋼絲骨架管相連通組成，從而使處理池防水密封性能好，噪音小，用地緊湊，成本低，建造方便。

　　權利要求書

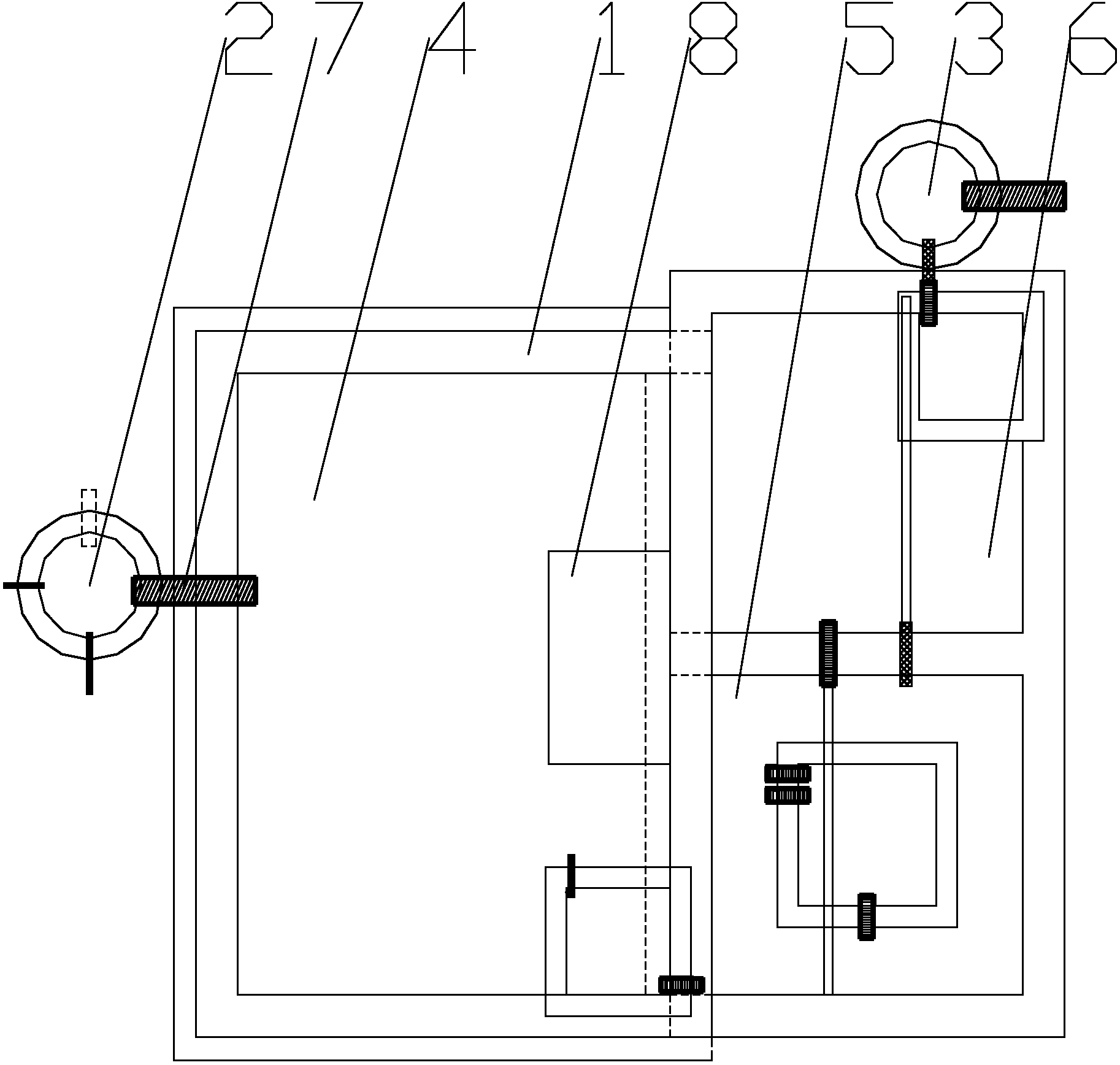

　　1.一種新型組合式污水處理池，包括池體(1)、進水井(2)和出水井(3)， 其特征是：所述的池體(1)由調節池(4)、SBR池(5)和除磷池(6)組成， 進水井(2)的出水口與調節池(4)固定連接，所述的調節池(4)的出水口與 SBR池(5)的進水口固定連接，所述的SBR池(5)的出水口與除磷池(6)的 進水口固定連接，所述的除磷池(6)的出水口與出水井(3)固定連接。

　　2.根據權利要求1所述的新型組合式污水處理池，其特征是：所述的調節 池(4)、SBR池(5)和除磷池(6)之間通過高壓鋼絲骨架管相連通。

　　3.根據權利要求1所述的新型組合式污水處理池，其特征是：所述的進水 井(2)內設置有進水格柵(7)。

　　4.根據權利要求1所述的新型組合式污水處理池，其特征是：所述的調節 池(4)、SBR池(5)和除磷池(6)的排列連接形式有上下式、橫聯式或品子式。

　　5.根據權利要求1所述的新型組合式污水處理池，其特征是：所述的調節 池(4)、SBR池(5)和除磷池(6)的內表面均設有防水層。

　　6.根據權利要求1所述的新型組合式污水處理池，其特征是：所述的池體 (1)上設置有控制臺(8)。

　　說明書

　　新型組合式污水處理池

　　技術領域

　　本實用新型涉及一種新型組合式污水處理池。

　　背景技術

　　污水處理池是一種應用于生活污廢水的地埋式處理裝置，但是普通的污水 處理池防水密封性能差，噪音大，用地面積大，成本高，建造困難。

　　實用新型內容

　　本實用新型要解決的技術問題是：為解決上述存在的問題，提供一種新型 組合式污水處理池，解決普通污水處理池防水密封性能差，噪音大，用地面積 大，成本高，建造困難的問題。

　　本實用新型解決其技術問題所采用的技術方案是：一種新型組合式污水處 理池，包括池體、進水井和出水井，池體由調節池、SBR池和除磷池組成，進水 井的出水口與調節池固定連接，調節池的出水口與SBR池的進水口固定連接， SBR池的出水口與除磷池的進水口固定連接，除磷池的出水口與出水井固定連 接。

　　調節池、SBR池和除磷池之間通過高壓鋼絲骨架管相連通。

　　進水井內設置有進水格柵。

　　調節池、SBR池和除磷池的排列連接形式有上下式、橫聯式或品子式。

　　調節池、SBR池和除磷池的內表面均設有防水層。

　　為了方便控制整個處理池，池體上設置有控制臺。

　　本實用新型的有益效果是，本實用新型的新型組合式污水處理池由調節 池、SBR池和除磷池通過高壓鋼絲骨架管相連通組成，從而使處理池防水密封性 能好，噪音小，用地緊湊，成本低，建造方便。
