申請日2013.08.01

　　公開(公告)日2013.12.25

　　IPC分類號C02F1/463; C02F1/62; C02F1/465

　　摘要

　　本實用新型公開了一種可轉換極性的電化學污水處理設備，包括驅動軸、上蓋、驅動裝置、設置在底座上的下蓋及設置在上蓋與下蓋之間的極板座，所述極板座上安裝有極板，極板通過銅排與自動倒極直流電源連接;所述驅動裝置與穿過極板的驅動軸連接;所述極板與極板座相接觸的表面設置有密封裝置;相鄰的極板之間的驅動軸上設置有高度等于極板之間距離的攪拌葉片。所述極板既可以實現陽極板的功能又可實現陰極板的功能，通過電控柜控制實現周期性自動轉換極性，有效防止了極板極化或鈍化，從而解決了電絮凝過程中極板極化或鈍化后廢水處理效率降低，能耗升高等問題。

　　權利要求書

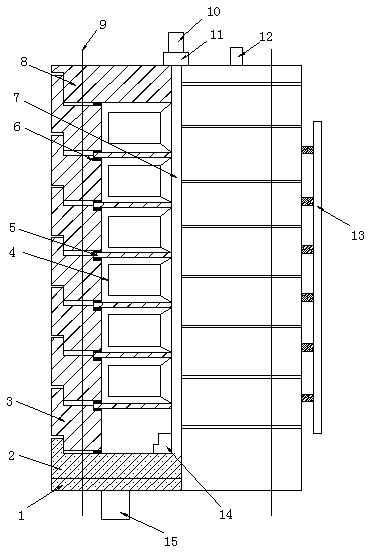

　　1.一種可轉換極性的電化學污水處理設備，包括驅動軸(7)、上蓋(8)、驅動裝置(10)、設置在底座(1)上的下蓋(2)及設置在上蓋(8)與下蓋(2)之間的極板座(3)，所述極板座上安裝有極板(5)，極板(5)通過銅排(13)與自動倒極直流電源連接;所述驅動裝置(10)與穿過極板(5)的驅動軸(7)連接;其特征在于：所述極板(5)與極板座(3)相接觸的表面分別設置有密封裝置(6);相鄰的極板(5)之間的驅動軸(7)上設置有高度等于極板(5)之間距離的葉片(4)。

　　2.根據權利要求1所述的可轉換極性的電化學污水處理設備，其特征在于：所述極板(5)上設置的用于驅動軸(7)穿過的軸孔的直徑大于驅動軸(7)的直徑。

　　3.根據權利要求1所述的可轉換極性的電化學污水處理設備，其特征在于：所述下蓋(2)的中心處設置有對驅動軸(7)限位的軸承(14)。

　　4.根據權利要求3所述的可轉換極性的電化學污水處理設備，其特征在于：所述軸承(14)上的用于限定驅動軸(7)的孔槽直徑大于驅動軸(7)的直徑，小于軸孔的直徑。

　　5.根據權利要求1所述的可轉換極性的電化學污水處理設備，其特征在于：所述極板座(3)、上蓋(8)和下蓋(2)通過若干鎖緊件(9)固定連接。

　　6.根據權利要求5所述的可轉換極性的電化學污水處理設備，其特征在于：所述鎖緊件(9)為螺柱或螺栓。

　　說明書

　　一種可轉換極性的電化學污水處理設備

　　技術領域

　　本實用新型涉及污水處理技術領域，具體涉及一種用于處理含重金屬的污水處理設備。

　　背景技術

　　目前，工業生產形成的污水中含有大量的重金屬離子，如電鍍廠鍍件洗滌水，有色金屬冶煉廠除塵排水等。而實際所需處理的廢水中含有的重金屬并不是單一種類，往往多種重金屬并存，這些重金屬離子對環境構成的威脅很大。

　　傳統的處理重金屬廢水的電化學設備內部極板結構大多采用陰、陽極板交替設置，電化學反應過程中不倒換電流極性，設備長時間運行后極板很容易出現鈍化現象，大大降低了處理效率，從而導致污水處理時間長，能耗高、活性物質釋入不均勻、渣滓的含水率較高及操作連續性差等問題。

　　實用新型內容

　　針對現有技術中的上述不足，本實用新型提供的可轉換極性的電化學污水處理設備，每塊極板均采用相同尺寸和材質的鋁板作為其極板，每塊極板均可充當陰、陽極板的功能，電極周期性地被交換，轉換電流極性后，在轉換前作為陽極表面的Al2O3氧化物薄膜被還原，陰極表面的碳酸鹽被陽極表面和附近的H+溶解，從而解決了陰極板和陽極板因極化、鈍化而存在處理時間長，能耗高等問題。

　　為了達到上述發明目的，本實用新型采用的技術方案為：提供一種可轉換極性的電化學污水處理設備，其包括驅動軸、上蓋、驅動裝置、設置在底座上的下蓋及設置在上蓋與下蓋之間的極板座，所述極板座上安裝有極板，極板通過銅排與自動倒極直流電源連接;所述驅動裝置與穿過極板的驅動軸連接;所述極板與極板座相接觸的表面分別設置有密封裝置;相鄰的極板之間的驅動軸上設置有高度等于極板之間距離的葉片。

　　優選地，所述極板上設置的用于驅動軸穿過的軸孔的直徑大于驅動軸的直徑。

　　優選地，所述下蓋的中心處設置有對驅動軸限位的軸承。

　　優選地，所述軸承上的用于限定驅動軸的孔槽直徑大于驅動軸的直徑，小于軸孔的直徑。

　　優選地，所述極板座、上蓋和下蓋通過若干鎖緊件固定連接。

　　優選地，所述鎖緊件為螺柱或螺栓。

　　本實用新型的有益效果為：

　　1、參與電化學反應的陰、陽極板全部采用鋁板，在可轉換極性的直流電源控制下可實現陰、陽極板極性周期性地轉換，防止了極板鈍化，從而解決了存在處理存在時間長，能耗高等問題;

　　2、極板與極板座相接觸的表面分別設置的密封裝置，避免了污水在處理的時候向外滲漏，腐蝕設備、污染環境;

　　3、極板上軸孔大小的設置，避免了驅動軸與極板因接觸而出現短路的問題;下蓋上設置的軸承避免了驅動軸因運動出現偏置而碰到極板而出現短路。
