申請日2013.07.30

　　公開(公告)日2013.10.23

　　IPC分類號C02F9/14

　　摘要

　　本發明公開了一種雙膜式廢水生物處理系統，包括池(箱)體、預處理區、生物膜反應區、膜分離反應區;各區間之間通過墻體或隔板分隔開，形成各自獨立的工作體系，相關區間之間通過過水口聯通，池(箱)體外裝置有高壓風機、膜出水泵、紫外線消毒儀，通過膜出水泵將膜組件出水抽進紫外線消毒儀消毒后外排。該廢水生物處理系統的優點是工藝結構簡單，處理效果好，運行穩定，應用范圍廣泛，既適用于醫院、衛生院、農村、城鎮等低濃度有機污水處理，也適用于繭絲廢水、屠宰廢水、食品加工等行業高濃度有機廢水治理，處理后出水達到中水回用標準，符合國家節能減排、循環經濟政策，在當前“美麗中國、清潔城鄉”的全民活動中更能發揮其重要作用和獲取更大的社會、經濟效益。

　　權利要求書

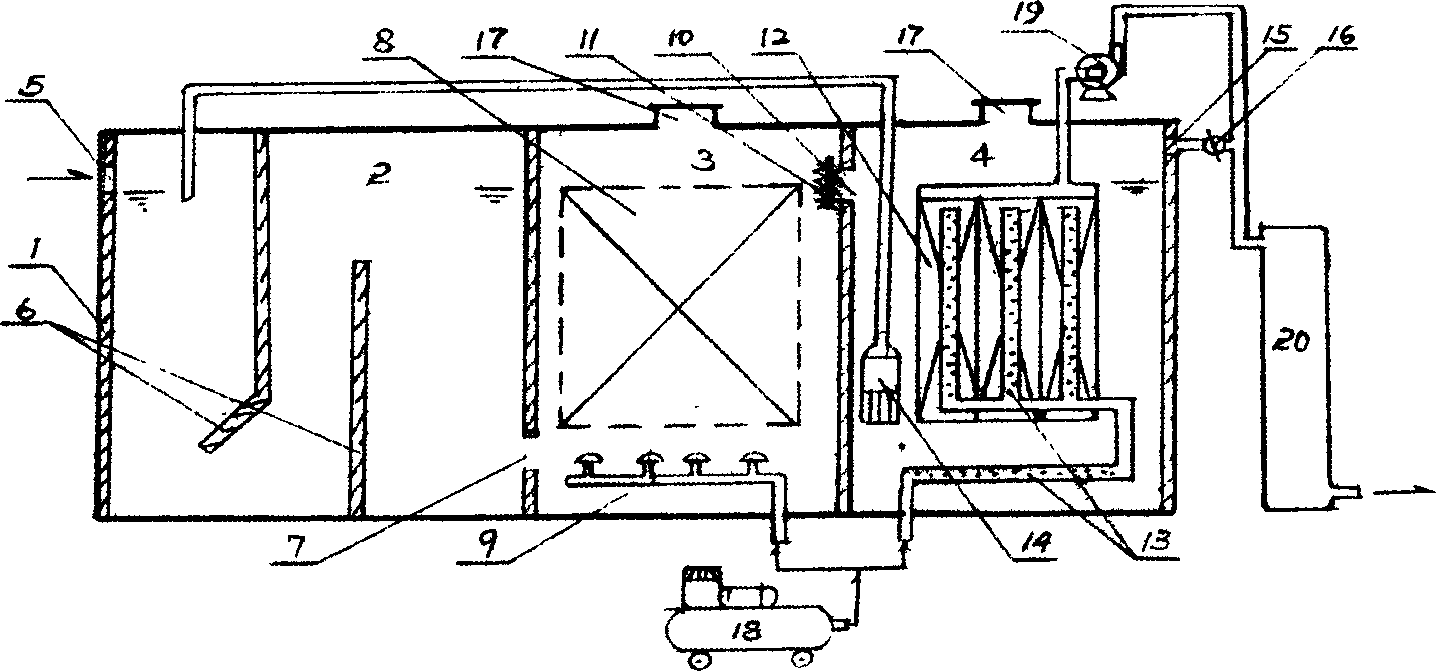

　　1.一種雙膜式廢水生物處理系統，其特征在于：包括池(箱)體(1)、預處理區(2)、 生物膜反應區(3)、膜分離反應區(4);預處理區(2)設置有廢水進水口(5)、導流墻(6)、 過水口(7);生物膜反應區(3)設置有生物膜載體(8)、下部設置有微孔曝氣裝置(9)、上 部設置有膜區過水口(10)、不銹鋼網柵(11);膜分離反應區(4)設置有膜機組(12)、穿 孔曝氣管(13)、回流裝置(14)、溢流口(15)、溢流閥(16);池(箱)體(1)上部設置有 氣窗(17)外部設置有高壓風機(18)、膜出水泵(19)、紫外線消毒儀(20);膜出水泵(19) 出水口與紫外線消毒儀(20)接通，通過膜出水泵(19)將膜機組(12)出水抽進紫外線消 毒儀(20)消毒后排放，同時溢流閥(16)也與紫外線消毒儀(20)接通，從溢流閥(16) 的出水也經紫外線消毒后外排。

　　2.根據權利要求1所述的一種雙膜式廢水生物處理系統，其特征在于：所述的池(箱) 體(1)，為玻璃鋼箱體、或為鋼板焊接箱體、或為磚混池建筑，可設置為一體式、分體式或 地埋式。

　　3.根據權利要求1所述的一種雙膜式廢水生物處理系統，其特征在于：所述的生物膜載 體(8)，是由有多孔隙、大比表面積的固粒狀生物填料或是由纖維狀生物填料構成，通過生 物技術在生物膜載體上培植形成生物膜。

　　4.根據權利要求1所述的一種雙膜式廢水生物處理系統，其特征在于：所述的膜機組 (12)，是由中空纖維管式膜，或是由微孔平板膜，或是由微孔園筒膜構成，膜件中間和膜機 組下部設置有穿孔曝氣管。

　　5.根據權利要求1所述的一種雙膜式廢水生物處理系統，其特征在于：所述的穿孔曝氣 管為塑料管、鋼管或不銹鋼管。

　　說明書

　　一種雙膜式廢水生物處理系統

　　技術領域

　　本發明屬于污水處理技術領域，涉及以預處理區-生物膜反應區-膜分離反應區-紫外線消毒儀所構成的一種雙膜式廢水生物處理系統。

　　背景技術

　　公知的膜生物反應器廢水處理技術，英文簡稱“MBR”技術，是近年從國外引進的一種廣泛用于有機廢水處理的先進工藝，這種膜生物反應器一般采用活性污泥+中空纖維膜組合而成，即單膜式生物反應工藝，由于該工藝流程簡單，處理效果好，截污能力強，出水水質優，在國內得到很好的推廣應用和長足發展，但是該工藝由于膜組件和廢水處在同一個工作單元，與污水污泥混合在一起，隨著膜分離過程進行，廢水中被膜截留下來的微生物、污染物、懸浮物逐漸增多，而活性污泥工藝由于反應程序過于簡單、氧轉化效率低、生化處理能力差，無法將污水中的有機污染物有效化解去除，造成污泥濃度不斷增大，而膜絲管長期泡浸在這種高濃度、高污染的廢水中，很容易受到污染造成膜的堵塞，嚴重影響膜組件的工作效率和使用壽命。為此，本發明人提出了一項實用新型專利：一種雙膜式水處理工藝裝置，中國專利ZL200720156269.4。該項專利以固定微生物法即生物膜技術代替活性污泥法，使上述工藝的缺陷和不足得到很好的解決，該專利工藝裝置主要由箱體、生物膜濾層、膜組件、出水泵、紫外線消毒儀等構成，生物膜濾層由沸石、陶粒、焦炭、活性炭等多種多孔隙濾料組成，再經生物技術培植以形成生物膜，通過生物膜濾層的物理截污和生物吸附化解，出水由紫外線消毒儀消毒滅菌后外排或回用，在本發明人上述的專利發明中，雖然采用固定微生物法取代常規活性污泥法，使處理效率和膜使用壽命得到一定的改善和提高，但是本發明人上述的專利技術中生物膜濾層和 膜組件仍處于同一個工作環境，生物反應和膜分離反應未能有效分隔，一方面生物反應過程中產生的污泥、未化解有機物等雜質仍能進入膜組件中參與膜的反應過程、另一方面經膜組件截留下的污染物也不斷聚積，水質不斷惡化，最終將影響到膜運行的安全和穩定，這種狀況在飲用水源、生活污水和醫院污水等較低濃度污水的處理中，對膜組件的不良影響較小，膜組件在為其設定的使用范圍和期限內仍能正常工作，但是對于諸如屠宰廢水、食品加工廢水、繭絲廢水等濃度較高、水質更復雜的有機廢水治理，對膜運行的不良影響就較為嚴重了，因而上述專利技術在廢水處理的應用中，仍存在著一定的局限性和不足之處。

　　發明內容

　　本發明的目的是為解決以上所述現有技術的不足，提供一種使用范圍更廣、處理效果更好的一種雙膜式廢水生物處理系統。

　　本發明是這樣實現的：

　　一種雙膜式廢水生物處理系統，其特征在于：包括池(箱)體、預處理區、生物膜反應區、膜分離反應區，各區間之間通過墻體或隔板分隔開，形成各自獨立的工作體系，這對于營造良好的廢水處理環境，維護膜機組運行的安全性、穩定性起到重要作用。預處理區設置有廢水進水口、導流墻、過水口，廢水在導流墻的引流作用下完成水量調節、水質整合、兼氧、厭氧等一系列的生物預處理過程，在這預處理過程可將廢水中的大顆粒、大分子有機物化解為小顆粒、小分子有機物，難溶難降解有機物轉化為易溶易降解有機物，很大程度上提高了廢水的可生化性，同時廢水中的CODcr、BOD5、NH3-N等得到很大的消除，有效減輕了污染物負荷，為下一步生物反應構建良好基礎，生物膜反應區里中設置有生物膜載體、下部設置有微孔曝氣裝置，通過池體外的高壓風機進行曝氣 充氧，生物膜載體采用比表面積大、孔隙率高的固粒狀生物填料或采用比表面積大的纖維狀生物填料構成，經生物培植在載體上形成生物膜，生物膜反應區上部還設置有膜區過水口和不銹鋼網柵，防止生物膜反應區中未能完全化解的較大顆粒有機物和懸浮雜物進入膜分離反應區，膜分離反應區中裝置有一套或多套膜機組，膜機組由中空纖維膜組件、或由微孔平板膜組件、或由微孔園筒膜組件構成，在膜機組下部和各膜件中間裝有穿孔曝氣管，通過池體外的高壓風機通風曝氣，對膜件內進行氣相反沖，預防膜通孔污染堵塞，同時也在膜組件外部進行強烈的沖刷攪拌，防止污泥聚積，使廢水和活性污泥充分混合，通過膜分離反應區中的回流裝置，回流返預處理區重復處理，經網柵截污和濃水、污泥回流，起到消除污泥聚積，優化膜分離反應區工作環境的作用，確保膜組件運行的安全性和穩定性，進一步提高廢水的處理效果。膜分離反應區還設置有溢流口、溢流閥，池體上部設置有透氣窗，以便于在反應過程中的廢氣向外排放，池體外部還設置有膜出水泵、紫外線消毒儀，通過膜出水泵將膜機組出水抽送到紫外線消毒儀消毒后外排，并且裝在溢流口上的溢流閥也接通紫外線消毒儀，在系統發生故障、設備檢修、材料更換等特殊應急狀況下需從溢流口直接排放時，可打開溢流閥，使從溢流口出水經紫外線消毒儀消毒后外排。

　　本發明的主要優點是：

　　本發明適用于各種有機廢水處理，工藝流程簡單、操作方便、處理能力強、應用范圍廣，使用壽命長、運行安全穩定，使用效果好，處理后出水達到中水回用標準，符合國家節能減排、循環經濟政策，在當前“美麗中國、清潔城鄉”的全民活動中更能發揮其重要作用、獲取更大的社會、經濟效益。
