申請日2013.07.31

　　公開(公告)日2013.12.18

　　IPC分類號G05B19/05; G05D11/13

　　摘要

　　本申請公開了一種污水處理過程溶解氧濃度控制系統，應用于污水處理廠，污水處理廠包括：曝氣池和二沉池，二沉池與曝氣池相連通，該系統包括：進氣閥;通過進氣閥與曝氣池相連通的空壓機;設置在曝氣池內的氧濃度傳感器;設置在曝氣池內的pH傳感器;設置在二沉池內的濁度傳感器;數據采集端分別與氧濃度傳感器、pH傳感器和濁度傳感器相連接的PLC控制器;與PLC控制器相連接，接收PLC的采集數據，根據采集數據生成開度指令且通過PLC控制器發送給進氣閥的微處理器。該系統通過優化的控制算法實現曝氣池溶解氧濃度的精確控制，實現空氣流量的優化輸入，從而降低風機電能消耗，節約能源，提升經濟效益，自動化生產還可以提高生產效率。

　　權利要求書

　　1.一種污水處理過程溶解氧濃度控制系統，應用于污水處理廠，所述污水處理廠包 括：曝氣池和二沉池，所述二沉池與所述曝氣池相連通，其特征在于，

　　所述污水處理過程溶解氧濃度控制系統包括：

　　進氣閥;

　　通過所述進氣閥與所述曝氣池相連通的空壓機;

　　設置在所述曝氣池內的氧濃度傳感器;

　　設置在所述曝氣池內的PH傳感器;

　　設置在所述二沉池內的濁度傳感器;

　　數據采集端分別與氧濃度傳感器、PH傳感器和濁度傳感器相連接，輸出控制端與 所述進氣閥相連接的PLC控制器;

　　通過數據交互接口與所述PLC控制器相連接，接收所述PLC控制器的采集數據， 根據所述采集數據生成開度指令且通過PLC控制器發送給所述進氣閥的微處理器。

　　2.根據權利要求1所述的控制系統，其特征在于，所述氧濃度傳感器為多個，多個 所述氧濃度傳感器均勻分散設置在所述曝氣池內。

　　3.根據權利要求2所述的控制系統，其特征在于，所述PH傳感器為多個，多個所 述PH傳感器均勻分散設置在所述曝氣池內。

　　4.根據權利要求3所述的控制系統，其特征在于，所述濁度傳感器為多個，多個所 述濁度傳感器均勻分散設置在所述二沉池內。

　　5.根據權利要求4所述的控制系統，其特征在于，所述PLC控制器內設置有分別 與多個氧濃度傳感器、多個PH傳感器和/或多個濁度傳感器相連接，且用于將計算氧濃 度均值、PH均值和/或濁度均值的均值計算器。

　　6.根據權利要求5所述的控制系統，其特征在于，所述微處理器還包括：用于根據 氧濃度數據進行PID調節得到穩定的開度指令的PID控制器。

　　7.根據權利要求6所述的控制系統，其特征在于，所述進氣閥內設置有執行機構， 所述執行機構與所述PLC控制器的輸出控制端相連接，根據所述開度指令控制所述進氣 閥的開度。

　　8.根據權利要求7所述的控制系統，其特征在于，進氣閥為電動控制閥。

　　說明書

　　污水處理過程溶解氧濃度控制系統

　　技術領域

　　本申請涉及污水處理技術領域，特別是涉及一種污水處理過程溶解氧濃度控制系 統。

　　背景技術

　　現有的污水處理過程中，對溶解氧濃度的調節多采用人力手工或半自動操作，調節 方式主要依靠操作員的經驗進行，這就導致生產過程中無法準確確定曝氣池中的PH值、 曝氣量、以及二沉池濁度，曝氣時間也不固定，最終將直接影響處理過程除碳和除氮的 質量，從而引起出水水質不穩定。

　　實用新型內容

　　有鑒于此，本申請實施例提供一種污水處理過程溶解氧濃度控制系統，以實現準確 對溶解氧濃度進行控制，提高污水處理效率。

　　為了實現上述目的，本申請實施例提供的技術方案如下：

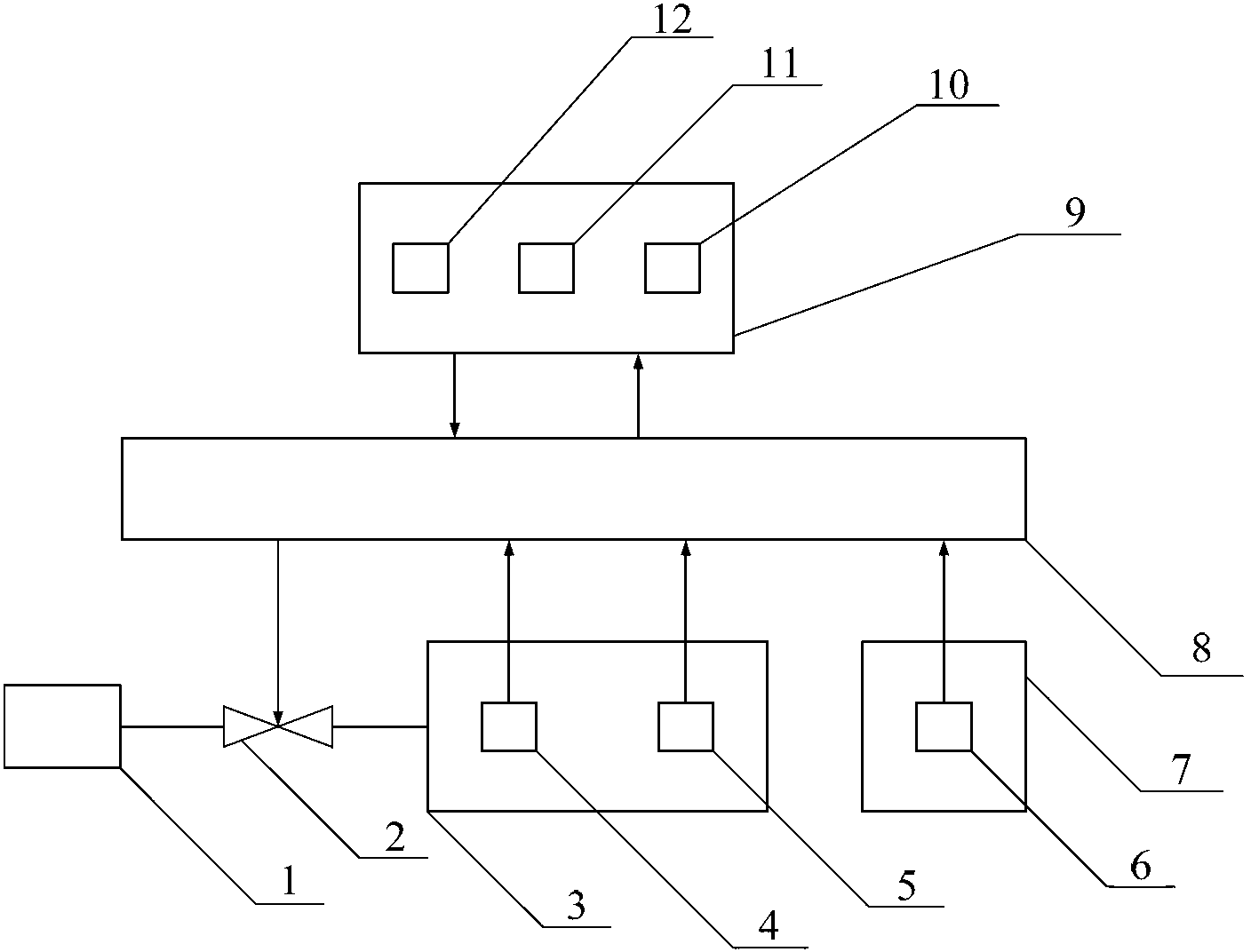

　　一種溶解氧濃度控制系統，應用于污水處理廠，所述污水處理廠包括：曝氣池和二 沉池，所述二沉池與所述曝氣池相連通，所述溶解氧濃度控制系統包括：

　　進氣閥;

　　通過所述進氣閥與所述曝氣池相連通的空壓機;

　　設置在所述曝氣池內的氧濃度傳感器;

　　設置在所述曝氣池內的PH傳感器;

　　設置在所述二沉池內的濁度傳感器;

　　數據采集端分別與氧濃度傳感器、PH傳感器和濁度傳感器相連接的PLC控制器;

　　通過數據交互接口與所述PLC控制器相連接，接收所述PLC控制器的采集數據， 根據所述采集數據生成開度指令且通過PLC控制器發送給所述進氣閥的微處理器。

　　優選地，所述氧濃度傳感器為多個，多個所述氧濃度傳感器均勻分散設置在所述曝 氣池內。

　　優選地，所述PH傳感器為多個，多個所述PH傳感器均勻分散設置在所述曝氣池 內。

　　優選地，所述濁度傳感器為多個，多個所述濁度傳感器均勻分散設置在所述二沉池 內。

　　優選地，所述PLC控制器內設置有分別與多個氧濃度傳感器、多個PH傳感器和/ 或多個濁度傳感器相連接，用于將計算氧濃度均值、PH均值和/或濁度均值的均值計算 器。

　　優選地，所述微處理器還包括：用于根據氧濃度數據進行PID調節得到穩定的開度 指令的PID控制器。

　　優選地，所述進氣閥內設置有執行機構，所述執行機構與所述PLC控制器的輸出 控制端相連接，根據所述開度指令控制所述進氣閥的開度。

　　優選地，進氣閥為電動控制閥。

　　由以上技術方案可見，本申請實施例提供的該污水處理過程溶解氧濃度控制系統， 通過優化的控制算法實現曝氣池溶解氧濃度的精確控制，實現空氣流量的優化輸入，從 而降低風機電能消耗，節約能源，提升經濟效益，自動化生產還可以提高生產效率。
