申請日2013.07.31

　　公開(公告)日2014.01.15

　　IPC分類號C02F9/14; C02F1/28; C02F1/78

　　摘要

　　一種石化中水處理的裝置，屬于石化污水處理設備領域。包括臭氧反應罐(2)和過濾裝置，其特征在于：所述的臭氧反應罐(2)的出水口通過管路連接人工濕地(1)，人工濕地(1)通過管路連接過濾裝置的入水口。其中過濾裝置由四個相并聯的多介質過濾器(9)和四個相并聯的活性炭過濾器(10)組成，四個相并聯的多介質過濾器(9)的出水口通過一條管路連接四個相并聯的活性炭過濾器(10)的入水口。本裝置對石化污水中水處理后濁度去除徹底、異味消除效果好、無懸浮物、COD值小，后續循環水場或深度處理，不需要再進行加堿提高PH。

　　權利要求書

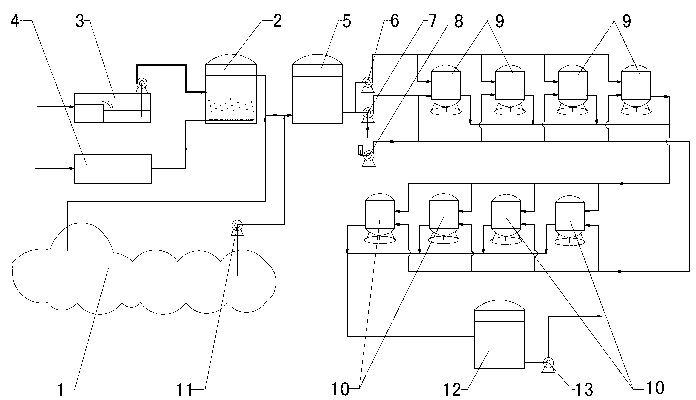

　　1.一種石化中水處理的裝置，包括臭氧反應罐(2)和過濾裝置，其特征在于：所述的臭氧反應罐(2)的出水口通過管路連接人工濕地(1)，人工濕地(1)通過管路連接過濾裝置的入水口。

　　2.根據權利要求1所述的一種石化中水處理的裝置，其特征在于：所述的臭氧反應罐(2)入水口通過管路連接沉淀集水池(3)，臭氧反應罐(2)底部通過管路連接有帶壓縮風吹送的中型臭氧發生器(4);所述的人工濕地(1)通過提升泵(11)和管路連接緩沖罐(5)，緩沖罐(5)通過進料泵(6)和管路連接過濾裝置。

　　3.根據權利要求1或2所述的一種石化中水處理的裝置，其特征在于：所述的過濾裝置由四個相并聯的多介質過濾器(9)和四個相并聯的活性炭過濾器(10)組成，四個相并聯的多介質過濾器(9)的出水口通過一條管路連接四個相并聯的活性炭過濾器(10)的入水口。

　　4.根據權利要求2所述的一種石化中水處理的裝置，其特征在于：所述的緩沖罐(5)與過濾裝置間通過管路串有反沖洗水泵(7)，反沖洗水泵(7)的出水口管路上并聯連接反沖洗風機(8)的出風口。

　　5.根據權利要求2所述的一種石化中水處理的裝置，其特征在于：所述的臭氧反應罐(2)與緩沖罐(5)間有直接相連的帶閥門管路。

　　6.根據權利要求2所述的一種石化中水處理的裝置，其特征在于：所述的沉淀集水池(3)與臭氧反應罐(2)間的管路上設有無密封自吸泵。

　　7.根據權利要求2所述的一種石化中水處理的裝置，其特征在于：所述的各管路的材質為PE。

　　說明書

　　一種石化中水處理的裝置

　　技術領域

　　一種石化中水處理的裝置，屬于石化污水處理設備領域。

　　背景技術

　　在水質資源日益緊張的情況下，如何實現廠內各種水資源的合理搭配，實現廢水的循環利用，達到廢水無害化、減量化、資源化的目標是擺在企業面前的一大課題。石油化工污水處理廠的總排水成分比較復雜，污水處理場的外排水，是廢水經過生化處理以后的水，行業內稱為中水。實現中水回用需要考慮對重點指標的有效去除。當前各種中水回用工藝逐步應用于同行各大企業中，實際效果方面反饋不一。隨國家政府環保部門對環保工作的監察力度逐年加強，企業逐漸認識到水資源綜合利用的問題。

　　當今在中水回用領域方面，市政污水做的較好，在石化污水行業進行中水回用的，雖然方案較多，不斷推新，但是其應用效果不理想，成功實施的案例少之又少�，F(xiàn)在中水回用方面普遍存在濁度去除不徹底、存在異味、出水帶懸浮物、類大腸桿菌殺滅不徹底等問題。

　　發明內容

　　本實用新型要解決的技術問題是：克服現有技術的不足，提供一種濁度去除徹底、異味消除效果好、無懸浮物、COD值小的一種石化中水處理的裝置。

　　本實用新型解決其技術問題所采用的技術方案是：該石化中水處理的裝置，包括臭氧反應罐和過濾裝置，其特征在于：所述的臭氧反應罐的出水口通過管路連接人工濕地，人工濕地通過管路連接過濾裝置的入水口。

　　所述的臭氧反應罐入水口通過管路連接沉淀集水池，臭氧反應罐底部通過管路連接有帶壓縮風吹送的中型臭氧發生器;所述的人工濕地通過提升泵和管路連接緩沖罐，緩沖罐通過進料泵和管路連接過濾裝置。

　　所述的過濾裝置由四個相并聯的多介質過濾器和四個相并聯的活性炭過濾器組成，四個相并聯的多介質過濾器的出水口通過一條管路連接四個相并聯的活性炭過濾器的入水口。

　　所述的緩沖罐與過濾裝置間通過管路串有反沖洗水泵，反沖洗水泵的出水口管路上并聯連接反沖洗風機的出風口。

　　所述的臭氧反應罐與緩沖罐間有直接相連的帶閥門管路。

　　所述的沉淀集水池與臭氧反應罐間的管路上設有無密封自吸泵。

　　所述的各管路的材質為PE。

　　臭氧反應罐進水管路上設有管道式自清洗過濾器，自清洗過濾器設計過濾精度100um。

　　臭氧反應罐的設計參數，設計停留時間2h，高于理論時間4倍，控制液位恒定6m。

　　本實用新型的裝置主要可實現四點，一是采用中型臭氧發生器，利用臭氧的強氧化性氧化中水;二是引入人工濕地工藝，將臭氧氧化以后的中水送入人工濕地進行有害物質的自然降解，三是采用活性炭過濾器，在進一步降低濁度、COD的同時，吸附水中殘余的臭氧進入晶格，避免臭氧進入后續工藝，對后續裝置進行腐蝕，四是在臭氧工業化當中，解決了臭氧的微絮凝作用產生的浮渣問題。

　　與現有技術相比，本實用新型的一種石化中水處理的裝置所具有的有益效果是：采用中型臭氧發生器應用于石化中水回用，利用臭氧的強氧化性氧化中水，將人工濕地作為本裝置的一部分，將臭氧氧化以后的中水送入人工濕地可進行有害物質的自然降解。采用后置活性炭過濾器，在進一步降低濁度、COD的同時，吸附水中殘余的臭氧進入晶格，避免臭氧的進入后續工藝，對后續裝置進行腐蝕。

　　經過臭氧發生器后，懸浮物含量由于臭氧微絮凝的作用，變?yōu)楦≡�，使中水中的懸浮物進一步降低;充分利用大自然的力量降低中水中的各項指標，利用植物、土壤中微生物等的各種作用，實現自然凈化;經本裝置處理以后的中水，類大腸桿菌殺滅徹底，數量幾乎檢測不到。COD值降低的幅度高，在30%左右，如果臭氧量控制得當，可以達到50%的去除效率。由于裝置中臭氧的羥基自由基作用，產品水PH提高1.0個左右，使產水PH>7.6，利于后續循環水場或深度處理，不需要再進行加堿提高PH。產水達到《再生水用作冷卻用水的水質控制標準》(GB/T 19923-2005)中規定的標準。
