申請日2013.07.30

　　公開(公告)日2014.02.05

　　IPC分類號C02F1/66; C02F1/00

　　摘要

　　一種新型廢水冷卻處理循環系統，包括廢水池和凈水箱，所述凈水箱內左側設有第一冷卻導流斜板，所述與凈水箱連通的進水管一端深入到所述凈水箱內的第一冷卻導流斜板上方，所述凈水箱內右側對應第一冷卻導流斜板的下方設有第二冷卻導流斜板，所述凈水箱內左側對應第二冷卻導流斜板的下方設有第三冷卻導流斜板，所述第三冷卻導流斜板的下方，凈水箱內底部設有隔板，所述凈水箱左下部設有出水管，所述出水管上設有出水泵，所述凈水箱右下部設有排渣管，所述排渣管上設有排渣泵，經過上述改進，本發明具有冷卻快、凈水效果好、回收效率高、操作簡便和可循環使用的特點。

　　權利要求書

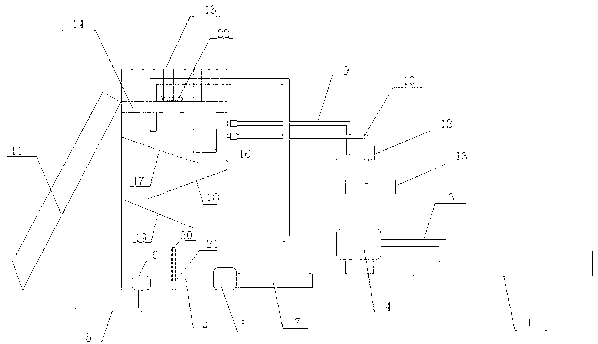

　　1.一種新型廢水冷卻處理循環系統，包括廢水池(1)和凈水箱(2)，其特征在于：所述廢水池(1)與進水管(3)的一端相連通，所述進水管(3)的上設有進水泵(4)，所述進水管(3)的另一端與凈水箱(2)相連通，所述凈水箱(2)內左側設有第一冷卻導流斜板(17)，所述與凈水箱(2)連通的進水管(3)一端深入到所述凈水箱(2)內的第一冷卻導流斜板(17)上方，所述凈水箱(2)內右側對應第一冷卻導流斜板(17)的下方設有第二冷卻導流斜板(18)，所述凈水箱(2)內左側對應第二冷卻導流斜板(18)的下方設有第三冷卻導流斜板(19)，所述第三冷卻導流斜板(19)的下方，凈水箱(2)內底部設有隔板(20)，所述凈水箱(2)左下部設有出水管(5)，所述出水管(5)上設有出水泵(6)，所述凈水箱(2)右下部設有排渣管(7)，所述排渣管(7)上設有排渣泵(8)。

　　2.根據權利要求1所述的一種新型廢水冷卻處理循環系統，其特征在于：所述凈水箱(2)一側設有添加中和廢水的物料的第一進料管(9)和第二進料管(10)，所述凈水箱(2)另一側設有扶梯(11)。

　　3.根據權利要求2所述的一種新型廢水冷卻處理循環系統，其特征在于：第一進料管(9)和第二進料管(10)下方分別連通鹽酸池(12)和石灰水池(13)。

　　4.根據權利要求1所述的一種新型廢水冷卻處理循環系統，其特征在于：所述凈水箱(2)頂部設有密封蓋(14)，所述密封蓋(14)上設有把手(22)。

　　5.根據權利要求2和4所述的一種新型廢水冷卻處理循環系統，其特征在于：所述凈水箱(2)的密封蓋(14)頂部設有與扶梯(11)連接的護欄(15)。

　　6.根據權利要求1所述的一種新型廢水冷卻處理循環系統，其特征在于：所述凈水箱(2)上設有透視窗(16)。

　　7.根據權利要求1所述的一種新型廢水冷卻處理循環系統，其特征在于：所述隔板(20)上設有濾孔(21)。

　　說明書

　　一種新型廢水冷卻處理循環系統

　　技術領域

　　本發明涉及一種廢水處理系統，尤其涉及一種新型廢水冷卻處理循環系統。

　　背景技術

　　在現代工業生產中，尤其是在氣閥鋼棒生產加工中會產生鋼廢水，鋼廢水如何冷卻和回收再利用問題一直困擾著廣大生廠商，在現階段有的廠家為圖方便，直接將廢水傾倒在河流中，從而造成水污染危害社會環境，而大部分生產者多將廢水交由專門的廢水回收公司處理，這樣雖解決了廢水處理問題，但是增加了生產成本。

　　發明內容

　　本發明針對現有技術存在的問題，提供一種冷卻快、回收方便、凈化徹底、并可循環使用的新型廢水處理循環系統。

　　一種新型廢水冷卻處理循環系統，包括廢水池和凈水箱，所述廢水池與進水管的一端相連通，所述進水管的上設有進水泵，所述進水管的另一端與凈水箱相連通，所述凈水箱內左側設有第一冷卻導流斜板，所述與凈水箱連通的進水管一端深入到所述凈水箱內的第一冷卻導流斜板上方，所述凈水箱內右側對應第一冷卻導流斜板的下方設有第二冷卻導流斜板，所述凈水箱內左側對應第二冷卻導流斜板的下方設有第三冷卻導流斜板，所述第三冷卻導流斜板的下方，凈水箱內底部設有隔板，所述凈水箱左下部設有出水管，所述出水管上設有出水泵，所述凈水箱右下部設有排渣管，所述排渣管上設有排渣泵。

　　本發明的進一步改進在于：所述凈水箱一側設有添加中和廢水的物料的第一進料管和第二進料管，所述凈水箱另一側設有扶梯。

　　本發明的進一步改進在于：第一進料管和第二進料管下方分別連通鹽酸池和石灰水池。

　　本發明的進一步改進在于：所述凈水箱頂部設有設有密封蓋，所述密封蓋上設有把手。

　　本發明的進一步改進在于：所述凈水箱的密封蓋頂部設有與扶梯連接的護欄。

　　本發明的進一步改進在于：所述凈水箱上設有透視窗。

　　本發明的進一步改進在于：所述隔板上設有濾孔。

　　本發明的有益效果是1.凈水效果好。2.回收效率高。3.冷卻效果上佳。4.可循環使用。5.操作方便。
