申請日2013.07.30

　　公開(公告)日2014.01.29

　　IPC分類號C02F1/04

　　摘要

　　本實用新型公開了一種焦油水處理蒸發器，包括蒸發器本體，所述的蒸發器本體內設置有盤繞蛇形無縫管，所述的盤繞蛇形無縫管于蒸發器本體外接加熱爐蒸汽入口和蒸汽疏水閥，所述的蒸發器本體上部設有焦油水入口和水汽蒸發口、下部設有焦油外排口。

　　權利要求書

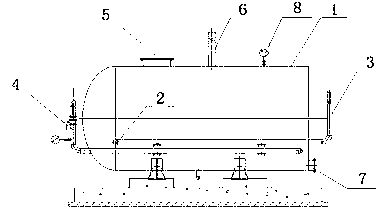

　　1.焦油水處理蒸發器，其特征在于：包括蒸發器本體(1)，所述的蒸發器本體(1)內設置有盤繞蛇形無縫管⑵，所述的盤繞蛇形無縫管⑵于蒸發器本體(1)外接加熱爐蒸汽入口⑶和蒸汽疏水閥⑷，所述的蒸發器本體(1)上部設有焦油水入口⑸和水汽蒸發口⑹、下部設有焦油外排口⑺。

　　2.根據權利要求1所述的焦油水處理蒸發器，其特征在于：所述的蒸發器本體(1)上還設有壓力表⑻。

　　3.根據權利要求1或2所述的焦油水處理蒸發器，其特征在于：所述的蒸發器本體(1)為金屬罐體。

　　說明書

　　焦油水處理蒸發器

　　技術領域

　　本實用新型涉及焦油處理技術，尤其涉及一種雙段式煤氣發生爐在運行過程中所產生的大量焦油水處理的蒸發器。

　　背景技術

　　軋鋼廠雙段式煤氣發生爐在運行過程中所產生的大量焦油水，焦油水內含有大量的有害物質，顏色暗紅色。隨意傾倒會對環境造成嚴重污染。這個問題也是雙段式煤氣發生爐使用企業共同存在的難題，現有技術多采用集中傾倒、建造大面積的揮發池、建造沉降池等方法進行處理。這些方案都達不到環保要求，對環境仍然會有很大污染。

　　發明內容

　　本實用新型的目的在于克服上述不足，提供一種軋鋼廠廢水無害化處理, 降低焦油含水量的焦油水處理蒸發器。

　　本實用新型是通過如下技術方案來實現的：

　　焦油水處理蒸發器，包括蒸發器本體，所述的蒸發器本體內設置有盤繞蛇形無縫管，所述的盤繞蛇形無縫管于蒸發器本體外接加熱爐蒸汽入口和蒸汽疏水閥，所述的蒸發器本體上部設有焦油水入口和水汽蒸發口、下部設有焦油外排口。

　　所述的蒸發器本體上還設有壓力表。

　　所述的蒸發器本體為金屬罐體。

　　本實用新型利用加熱爐蒸氣通入盤繞蛇形無縫管，加熱蒸發器本體內含水焦油的方法,通過加熱蒸發掉焦油中的水份,無水焦油通過蒸發器本體的焦油外排口排出集中存放。

　　本實用新型與現有技術相比具有如下有益效果：

　　本實用新型有利于軋鋼廠廢水無害化處理, 降低焦油含水量，提高了外售焦油的質量，降低了廢水處理成本，即經濟又環保。
