申請日2013.07.29

　　公開(公告)日2014.01.01

　　IPC分類號C02F11/12; C02F9/14

　　摘要

　　本實用新型涉及一種煉油污水生化處理系統，包括依序管道連接的內循環曝氣生物濾池、多相組合膜生物反應器、非均相臭氧催化氧化后生化曝氣生物濾池和檢測池，所述檢測池連接有達標水體排放口，所述內循環曝氣生物濾池和多相組合膜生物反應器連接有廢氣處理系統，所述內循環曝氣生物濾池、多相組合膜生物反應器、非均相臭氧催化氧化后生化曝氣生物濾池還連接有污泥脫水系統。本實用新型在同等規模、占地最省的情況下，利用污水生化處理多相耦合工藝能夠靈活應對高濃度污水的水質沖擊，達到污水深度處理的目的，滿足中水回用裝置的進水要求，從而盡可能多回用中水，該耦合技術集成單項技術成果，可以綜合提高生化率、改善環境、降低強度。

　　權利要求書

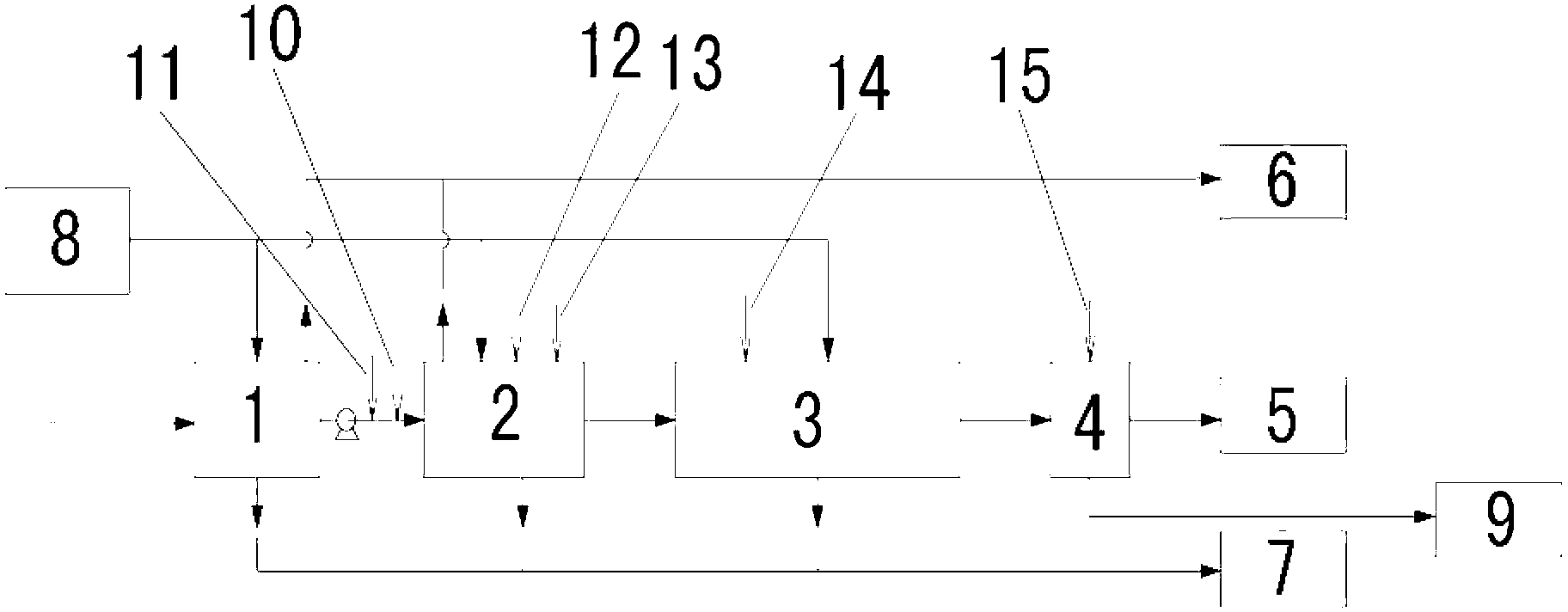

　　1.一種煉油污水生化處理系統，其特征在于，包括依序管道連接的內 循環曝氣生物濾池(1)、多相組合膜生物反應器(2)、非均相臭氧催化氧化 后生化曝氣生物濾池(3)和檢測池(4)，還包括廢氣處理系統(6)和污泥 脫水系統(7)，所述檢測池(4)連接有達標水體排放口(5)，所述內循環 曝氣生物濾池(1)和多相組合膜生物反應器(2)通過管道與廢氣處理系統 (6)相連，所述內循環曝氣生物濾池(1)、多相組合膜生物反應器(2)、 非均相臭氧催化氧化后生化曝氣生物濾池(3)通過管道與污泥脫水系統(7) 相連。

　　2.根據權利要求1所述煉油污水生化處理系統，其特征在于，還包括 鼓風曝氣裝置(8)，所述鼓風曝氣裝置(8)通過管道與內循環曝氣生物濾 池(1)、多相組合膜生物反應器(2)和非均相臭氧催化氧化后生化曝氣生 物濾池(3)相連。

　　3.根據權利要求1所述煉油污水生化處理系統，其特征在于，所述檢 測池(4)還連接有脫鹽回用系統(9)。

　　4.根據權利要求1至3任一項所述煉油污水生化處理系統，其特征在 于，所述內循環曝氣生物濾池(1)和多相組合膜生物反應器(2)之間的管 道設有堿添加口(10)和磷添加口(11)。

　　5.根據權利要求1至3任一項所述煉油污水生化處理系統，其特征在 于，所述多相組合膜生物反應器(2)設有檸檬酸添加口(12)和次氯酸鈉 添加口(13)。

　　6.根據權利要求1至3任一項所述煉油污水生化處理系統，其特征在 于，所述非均相臭氧催化氧化后生化曝氣生物濾池(3)設有臭氧添加口(14)。

　　7.根據權利要求1至3任一項所述煉油污水生化處理系統，其特征在 于，所述檢測池(4)設有次氯酸添加口(15)。

　　說明書

　　一種煉油污水生化處理系統

　　技術領域

　　本實用新型涉及一種污水處理系統，尤其涉及一種煉油污水生化處理系 統，屬于資源環境保護領域。

　　背景技術

　　傳統生化處理技術由于受到自身活性污泥濃度低、活性差等條件的限 制，無法確保煉油污水處理后達到國家二級排放標準，要達到國家的一級排 放標準更是不可能。

　　實用新型內容

　　本實用新型所要解決的技術問題是提供一種煉油污水生化處理系統，解 決現有技術的不足，確保煉油污水處理可以安全排放無污染。

　　本實用新型解決上述技術問題的技術方案如下：一種煉油污水生化處理 系統，包括依序管道連接的內循環曝氣生物濾池、多相組合膜生物反應器、 非均相臭氧催化氧化后生化曝氣生物濾池和檢測池，還包括廢氣處理系統和 污泥脫水系統，所述檢測池連接有達標水體排放口，所述內循環曝氣生物濾 池和多相組合膜生物反應器通過管道與廢氣處理系統相連，所述內循環曝氣 生物濾池、多相組合膜生物反應器、非均相臭氧催化氧化后生化曝氣生物濾 池通過管道與污泥脫水系統相連。

　　內循環曝氣生物濾池：在傳統曝氣生物濾池的基礎上，通過加大循環回 流比、更換新型填料、利用新型曝氣技術等手段研究高濃度污水內循環曝氣 生物濾池預處理技術，最大程度上去除高濃度難降解污水的COD，COD去除 率達到75%(化學需氧量指廢水、廢水處理廠出水和受污染的水中，能被強 氧化劑氧化的物質的氧當量，在河流污染和工業廢水性質的研究以及廢水處 理廠的運行管理中，它是一個重要的而且能較快測定的有機物污染參數，常 以符號COD表示)。

　　內循環曝氣生物濾池的有益效果在于：通過特有結構，應用新型曝氣技 術，加大循環回流比利用現有的活性污泥直接培育，毋需花費高額費用進口 菌種，同時可方便多次培養;在后續生產過程中維持微生物的正常生長毋需 專屬試劑。

　　多相組合膜生物反應器:將水解酸化技術、生物曝氣技術和超濾膜技術 進行組合開發，形成新的多相膜生物反應器技術，使混合污水的去除率達到 92%。

　　多相組合膜生物反應器的有益效果在于：將膜分離技術與傳統的生物處 理技術相結合，它在解決了膜壽命、膜污染控制、膜通量維持等關鍵技術的 基礎上，充分利用膜的選擇透過性和生物處理的多樣性和徹底性，對多種生 物處理技術進行組合，發揮不同處理工藝的特點，并且采用膜分離技術進行 固液分離，從而大大提高了生物反應器中的生物濃度和種群數量，提高了生 物活性，使得生物降解效率得到大幅度的提高，提高了生化處理單元的抗沖 擊能力，可保證其運行穩定。

　　非均相臭氧催化氧化后生化曝氣生物濾池:在傳統臭氧化技術中加入新 型催化劑元素與內循環曝氣生物濾池進行組合應用，形成非均相臭氧催化氧 化技術-后生化BAF組合新型深度處理技術，將COD小于70mg/L的污水進一 步降解，最終使污水中的COD小于50mg/L。

　　均相臭氧催化氧化后生化曝氣生物濾池的有益效果在于：首先，通過將 高級氧化技術與生化技術的巧妙結合，利用非均相臭氧氧化技術使廢水中污 染物在短時間內得到氧化改性，再利用后生化曝氣生物濾池將氧化的可生化 小分子有機物降解，從而達到低成本、高效率降低凈化水微量有機物，提升 凈化水水質的目的。該技術通過采用高活性的非均相催化劑，減少了氧化劑 投加量(10～15mgO3/L)，縮短了氧化時間(30～60min)，此外，由于采用臭 氧或羥基自由基作為氧化劑，而不向廢水中引入其它化學藥劑，避免二次污 染等問題，有利于污水的循環利用。

　　本實用新型的有益效果是：將上述技術進行有機結合，形成新的污水生 化處理多相耦合工藝，在同等規模、占地最省的情況下，能夠靈活應對高濃 度污水的水質沖擊，達到污水深度處理的目的，滿足中水回用裝置的進水要 求，從而盡可能多回用中水，該耦合技術集成單項技術成果，可以綜合提高 生化率、改善環境、降低強度，可在全國行業推廣應用，對促進污水處理行 業科技進步具有重大意義。

　　在上述技術方案的基礎上，本實用新型還可以做如下改進。

　　進一步，所述煉油污水生化處理系統還包括鼓風曝氣裝置，所述鼓風曝 氣裝置通過管道與內循環曝氣生物濾池、多相組合膜生物反應器和非均相臭 氧催化氧化后生化曝氣生物濾池相連。

　　進一步，所述檢測池還連接有脫鹽回用系統。

　　進一步，所述內循環曝氣生物濾池和多相組合膜生物反應器之間的管道 設有堿添加口和磷添加口。

　　進一步，所述多相組合膜生物反應器設有檸檬酸添加口和次氯酸鈉添加 口。

　　進一步，所述非均相臭氧催化氧化后生化曝氣生物濾池設有臭氧添加 口。

　　進一步，所述檢測池設有次氯酸添加口。
