申請日2013.07.28

　　公開(公告)日2013.12.18

　　IPC分類號C02F103/12; C02F9/14

　　摘要

　　本發明公開一種池窯拉絲污水處理系統，包括預處理系統、生化處理裝置及泥水分離系統，預處理系統為調節池，生化處理裝置包括依次連接的反應絮凝池、一沉池、曝氣池、絮凝池和二沉池，反應絮凝池的進水口與調節池的出水口連通，一沉池的進水口與反應絮凝池的出水連通，曝氣池的進水口與一沉池的出水口連通，絮凝池的進水口與曝氣池的出水口連通，二沉池的進水口與絮凝池的出水口連通，泥水分離系統包括污泥池、污泥濃縮池和污泥脫水池，二沉池的出水口與污泥池的進口連通，污泥濃縮池的進口連接污泥池的出口，污泥脫水池的進口連接污泥濃縮池的出口。本發明有效將污水和污泥分離，經過二沉池沉淀得到的澄清水可回收利用，用來清洗拉絲車間地面。

　　權利要求書

　　1.一種池窯拉絲污水處理系統，包括預處理系統、生化處理裝置及泥水分離系統，其特征在于，所述預處理系統為調節池，所述生化處理裝置包括依次連接的反應絮凝池、一沉池、曝氣池、絮凝池和二沉池，所述反應絮凝池的進水口與調節池的出水口連通，所述一沉池的進水口與反應絮凝池的出水連通，所述曝氣池的進水口與一沉池的出水口連通，所述絮凝池的進水口與曝氣池的出水口連通，所述二沉池的進水口與絮凝池的出水口連通，所述泥水分離系統包括污泥池、污泥濃縮池和污泥脫水池，所述二沉池的出水口與污泥池的進口連通，所述污泥濃縮池的進口連接污泥池的出口，所述污泥脫水池的進口連接污泥濃縮池的出口。

　　2.根據權利要求1所述的池窯拉絲污水處理系統，其特征在于，所述調節池進水口處設置有格柵池，所述格柵池里面安裝有格柵機。

　　3.根據權利要求1所述的池窯拉絲污水處理系統，其特征在于，所述曝氣池里面安裝有曝氣器。

　　說明書

　　一種池窯拉絲污水處理系統

　　技術領域

　　本發明涉及污水處理技術領域，尤其涉及池窯拉絲工藝后處理，具體是一種池窯拉絲污水處理系統。

　　背景技術

　　池窯拉絲工藝流程是塊狀原料進廠，經過破碎、粉碎、篩分成合格粉料，氣力輸送至大料倉，而后經稱量、混合制成配合料，氣力輸送到窯頭料倉，經螺旋投料機將配合料投入單元窯中熔化成玻璃液。熔融好的玻璃液經單元熔窯熔化部流出后即進入主通路進行進一步澄清均化和溫度調理，熔化經過過渡通道和作業通路，流至流液槽內，由多排孔鉑金漏板流出，形成纖維。再經冷卻器冷卻、單絲涂油器涂覆浸潤劑后被告訴旋轉的拉絲機拉制卷繞成原絲餅或直接無捻粗紗紗筒。整個池窯拉絲工藝會產生污水，若不及時處理，不僅會污染環境，對作業人員的身體健康產生危害，同時污水滲入地下，對地下水也將產生危害�，F(xiàn)有的污水處理系統，要么處理效果不太理想，要么處理成本太高，從而影響了其使用。

　　發明內容

　　本發明的目的在于提供一種處理效果好、成本低的池窯拉絲污水處理系統。

　　本發明的目的可以通過以下技術方案實現：

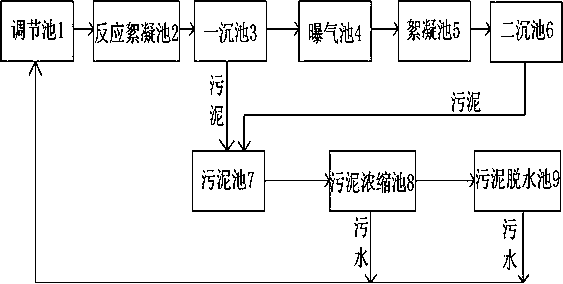

　　一種池窯拉絲污水處理系統，包括預處理系統、生化處理裝置及泥水分離系統，其特征在于，所述預處理系統為調節池，所述生化處理裝置包括依次連接的反應絮凝池、一沉池、曝氣池、絮凝池和二沉池，所述反應絮凝池的進水口與調節池的出水口連通，所述一沉池的進水口與反應絮凝池的出水連通，所述曝氣池的進水口與一沉池的出水口連通，所述絮凝池的進水口與曝氣池的出水口連通，所述二沉池的進水口與絮凝池的出水口連通，所述泥水分離系統包括污泥池、污泥濃縮池和污泥脫水池，所述二沉池的出水口與污泥池的進口連通，所述污泥濃縮池的進口連接污泥池的出口，所述污泥脫水池的進口連接污泥濃縮池的出口。

　　所述調節池進水口處設置有格柵池，所述格柵池里面安裝有格柵機。

　　所述曝氣池里面安裝有曝氣器。

　　本發明的有益效果：本發明系統有效將污水和污泥分離，經過二沉池沉淀得到的上層澄清水可回收利用，用來清洗拉絲車間地面，污泥經過濃縮運出。
