申請日2013.07.29
公開(公告)日2014.06.18
IPC分類號B01D21/24; B01D21/18
摘要

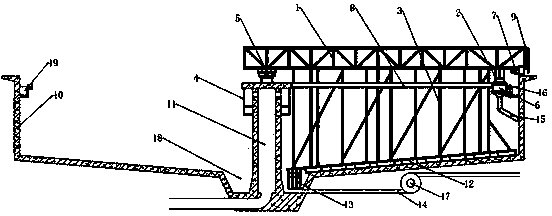

一種帶污泥泵的周邊傳動刮泥機，包括大梁(1)、刮集裝置(3)、穩流筒(4)、中心支座(5)、星擺減速機(7)、浮渣刮板(8)和刮板(12)，其特征在于：所述的中心支座(5)位于池體(10)的中心部，所述的大梁(1)一端固定安裝在中心支座(5)上，另一端通過星擺減速機(7)與池體(10)的運動軌道相連接，所述的池體(10)呈圓形，其底部為周邊高，中心低，所述的中心支座(5)的外圍設有池體低凹處(18)，所述的池體低凹處(18)內設有出泥管(14)，出泥管(14)上連有污泥泵(17)。本實用新型運行平穩，污泥排放效率高，設備的穩定性好，能減少半橋式周邊傳動刮泥機的檢修時間，延長其使用壽命。
權利要求書
1.一種帶污泥泵的周邊傳動刮泥機，包括大梁(1)、刮集裝置(3)、穩流筒(4)、中心支座(5)、星擺減速機(7)、浮渣刮板(8)和刮板(12)，其特征在于：所述的中心支座(5)位于池體(10)的中心部，所述的大梁(1)一端固定安裝在中心支座(5)上，另一端通過星擺減速機(7)與池體(10)的運動軌道相連接，在大梁(1)的下面設有刮集裝置(3)，所述的刮集裝置(3)的下端設有刮板(12)，所述的浮渣刮板(8)位于刮集裝置(3)的中上部，所述的池體(10)呈圓形，其底部為周邊高，中心低，所述的中心支座(5)的外圍設有池體低凹處(18)，所述的池體低凹處(18)內設有出泥管(14)，出泥管(14)上連有污泥泵(17)。
2.根據權利要求1所述的一種帶污泥泵的周邊傳動刮泥機，其特征在于：所述的池體(10)上部內邊緣設有溢流槽(19)。
3.根據權利要求2所述的一種帶污泥泵的周邊傳動刮泥機，其特征在于：所述的大梁(1)的底部設有伸到池體低凹處(18)內的刮泥板(13)。
4.根據權利要求3所述的一種帶污泥泵的周邊傳動刮泥機，其特征在于：所述的大梁(1)上靠近星擺減速機(7)的內端設有浮渣刮板裝置(2)，所述的浮渣刮板裝置(2)由浮渣耙板(16)、渣斗(6)和排渣管(15)組成，所述的浮渣耙板(16)的高度與浮渣刮板(8)相等，所述的浮渣耙板(16)下面設有渣斗(6)，在渣斗(6)底部設有排渣管(15)。
5.根據權利要求4所述的一種帶污泥泵的周邊傳動刮泥機，其特征在于：所述的中心支座(5)內部設有進水管(11)，所述的中心支座(5)的上部設有穩流筒(4)。
6.根據權利要求1-5任一所述的一種帶污泥泵的周邊傳動刮泥機，其特征在于：所述的大梁(1)的最外端設有側端爬梯(9)。
說明書
帶污泥泵的周邊傳動刮泥機
技術領域
本發明涉及污水處理裝置領域，具體為一種帶污泥泵的周邊傳動刮泥機。
背景技術
周邊傳動刮泥機適用于污水處理廠輻流式初次或二次沉淀池，其主要功能是將沉降在池底的污泥刮集至集泥坑，再由排泥管排出，以便污泥回流或濃縮脫水。根據工作橋和刮泥板的不同可以分為全橋式和半橋式兩種。其主要結構件工作橋由安裝在周邊的驅動機構帶動，繞安裝在池中心支墩上的中心支管旋轉懸掛在工作橋下的刮臂拖動對數螺旋線刮泥板旋轉，沉淀在池底的污泥由刮泥板收集至中央泥坑，再由排泥管排出池外，液面上的浮渣在浮渣刮板和周邊擋渣板形成的減縮區域內集中，由浮渣刮耙刮至集渣斗，排出池外。
半橋式周邊傳動刮泥機具有用材少，架構簡單，節約能源等優點，但另一方面由于其只有一個減速機，大梁旋轉穩固性差，運行不平穩，同時，由于污泥的粘度較高，依靠污泥自身的重力排放效率較為低下。
發明內容
本申請的目的在于提供一種帶污泥泵的周邊傳動刮泥機，以解決半橋式周邊傳動刮泥機污泥排放效率低下的問題。
為了達到上述目的，本發明采用以下技術方案：
一種帶污泥泵的周邊傳動刮泥機，包括大梁(1)、刮集裝置(3)、穩流筒(4)、中心支座(5)、星擺減速機(7)、浮渣刮板(8)和刮板(12)，其特征在于：所述的中心支座(5)位于池體(10)的中心部，所述的大梁(1)一端固定安裝在中心支座(5)上，另一端通過星擺減速機(7)與池體(10)的運動軌道相連接，在大梁(1)的下面設有刮集裝置(3)，所述的刮集裝置(3)的下端設有刮板(12)，所述的浮渣刮板(8)位于刮集裝置(3)的中上部，所述的池體(10)呈圓形，其底部為周邊高，中心低，所述的中心支座(5)的外圍設有池體低凹處(18)，所述的池體低凹處(18)內設有出泥管(14)，出泥管(14)上連有污泥泵(17)。
進一步，所述的池體(10)上部內邊緣設有溢流槽(19)。
進一步，所述的大梁(1)的底部設有伸到池體低凹處(18)內的刮泥板(13)。
進一步，所述的大梁(1)上靠近星擺減速機(7)的內端設有浮渣刮板裝置(2)，所述的浮渣刮板裝置(2)由浮渣耙板(16)、渣斗(6)和排渣管(15)組成，所述的浮渣耙板(16)的高度與浮渣刮板(8)相等，所述的浮渣耙板(16)下面設有渣斗(6)，在渣斗(6)底部設有排渣管(15)。
進一步，所述的中心支座(5)內部設有進水管(11)，所述的中心支座(5)的上部設有穩流筒(4)。
進一步，所述的大梁(1)的最外端設有側端爬梯(9)。
本發明具有以下優點：
本實用新型運行平穩，污泥排放效率高，設備的穩定性好，能減少半橋式周邊傳動刮泥機的檢修時間，延長其使用壽命。
