申請日2013.07.29

　　公開(公告)日2014.04.09

　　IPC分類號C02F103/10; C02F9/02

　　摘要

　　本實用新型涉及一種撬裝多功能一體化油田水處理裝置，其特征在于裝置由電纜絞架、減壓構件、提升泵、油砂液分離罐、粗處理罐、反沖洗泵、細處理罐、流量計、濾料循環泵、空壓機、儲氣罐、電控柜和連接管閥組成一體后置于一個撬上或是一輛車上，裝置設計為三級處理，一級油砂液分離罐進行浮油、砂、液的分離，二級粗處理罐進行分散油、液、懸浮大顆粒分離，三級細處理罐進行乳化油、液、微細顆粒分離，經三級處理后液體達到鉆井、酸化、壓裂、措施洗井回用要求，運行過程中只加空氣不加藥，對油和液體無污染，分離速度快、效果好、運行費用低，可以廣泛應用于鉆井廢液、酸化、壓裂返排液及油水井措施洗井液的處理。

　　權利要求書

　　1.一種撬裝多功能一體化油田水處理裝置，由電纜絞架、減壓構件、提升泵、油砂液分離罐、粗處理罐、反沖洗泵、細處理罐、流量計、濾料循環泵、空壓機、儲氣罐、電控柜和連接管閥組成一體后置于一個撬塊上或是一輛車上，其特征在于：電纜絞架(1)中的電纜一端與電控柜(12)進線端子連接，另一端與現場電源連接，電控柜出線分別與提升泵(3)、反沖洗泵(6)、濾料循環泵(9)、空壓機(10)連接;減壓構件進液口(32)通過連接管閥與井口采油樹連接，減壓構件(2)出口通過油砂液分離罐進液管閥(30)與油砂液分離罐內渦旋發生器(54)連接;提升泵進液口(33)通過連接管與現場污水池連接，提升泵進液口還通過回流管閥(36)與出液匯管(13)連接，提升泵出口通過提升泵出液管閥(29)與油砂液分離罐進液管閥(30)連接;油砂液分離罐進氣管閥(34)與儲氣罐出氣管閥(31)連接，油砂液分離罐出液管閥(27)與粗處理罐進液排污兩用管閥(26)連接，油砂液分離罐收油排氣兩用管閥(28)與收油匯管(38)連接，油砂液分離罐放空排砂兩用管閥(35)與排污匯管(45)連接;粗、細處理罐加氣管閥(37、42)與儲氣罐出氣管閥(31)連接，粗、細處理罐進液排污兩用管閥(26、24)與排污匯管連接，粗、細處理罐收油排氣兩用管閥(25、23)與排污匯管(45)連接，粗、細處理罐進料管閥(18、17)與濾料循環泵(9)出口連接，粗、細處理罐出料管閥(20、14)與濾料循環泵進口連接，粗、細處理罐反沖洗進水管閥(19、16)與反沖洗泵(6)出口連接，粗、細處理罐反沖洗進水管閥還與儲氣罐出氣管閥連接，粗處理罐出液管閥(40)與細處理罐進液排污兩用管閥(24)連接，細處理罐出液管閥(15)與出液匯管(13)連接;儲氣罐(11)通過空壓機出氣管閥(22)與空壓機(10)連接;出液匯管(13)與反沖洗泵進水管閥(41)連接，出液匯管還與凈化液儲備裝置連接，出液匯管上裝有流量計(8);收油匯管(38)與收油池連接;排污匯管(45)與排污池連接;

　　所述的油砂液分離罐(4)為立式圓形罐，罐筒上部切線設有內渦旋發生器(54)，內渦旋發生器內的環形空間裝有凸形圓體狀除油填料(55)，罐筒中下內設有沉砂筒(53)，罐筒與沉砂筒之間設有沉砂通道，罐底中心設有集排砂筒(52)，集排砂筒側面設有排砂管口(47)，罐頂中心設有出液管口(50)， 出液管口周邊設有收油排氣兩用管口(49);

　　所述的粗處理罐(5)和細處理罐(7)為相同立式圓形罐結構，罐底設有出水、反沖洗進水、放空三用管口(58)，罐筒下部設有出料管口(60)，罐筒中部設有人孔(61)，人孔上部設有進料管口(64)，罐頂中心設有進液排污兩用管口(62)，進液排污兩用管口周邊設有收油排氣兩用管口(63);罐內下部設有下濾板(65)，下濾板上設有濾料(66)，濾料上方設有上濾板(67)，上濾板上方中心設有外渦旋發生器(69)，外渦旋發生器的周邊設有凹形圓體狀除油填料(68);兩罐共用一臺濾料循環泵和一臺反沖洗泵。

　　說明書

　　撬裝多功能一體化油田水處理裝置

　　所屬技術領域

　　本實用新型涉及一種撬裝多功能一體化油田水處理裝置，尤其是油田鉆井廢液、酸化、壓裂返排液及油水井措施洗井液處理達標回用或外排的撬裝多功能一體化油田水處理裝置。

　　背景技術

　　油田鉆井廢液、酸化、壓裂返排液及油水井措施洗井液中含有大量的有機化學物質，具有高COD值、高穩定性、高粘度的三高特點，現場多采用挖池，將以上液體排入池中通過蒸發風干后掩埋的方式處理，但是此法對環境的污染大，是油田開發過程中污染環境的主要環節。

　　為解決此問題，目前油田多采用工程完成后，再將鉆井廢液、酸化、壓裂返排液及油水井措施洗井液回收至污水處理站處理，該法不僅回收的量大、運費高，而且對污水處理系統的沖擊性大，使污水處理站處理后的水質整體下降，破壞了污水處理站的達標運行。

　　發明內容

　　為了克服鉆井廢液、酸化、壓裂返排液及油水井措施洗井液回收至污水處理站處理時存在的以上不足，本實用新型提供一種新型結構的撬裝多功能一體化油田水處理裝置，該裝置不僅能降低運費，將處理后的鉆井廢液、酸化、壓裂返排液及油水井措施洗井液重復使用，將以上液體變廢為寶，從而節省清水資源和化學藥劑用量，又能降低對環境的污染，可謂一舉多得。

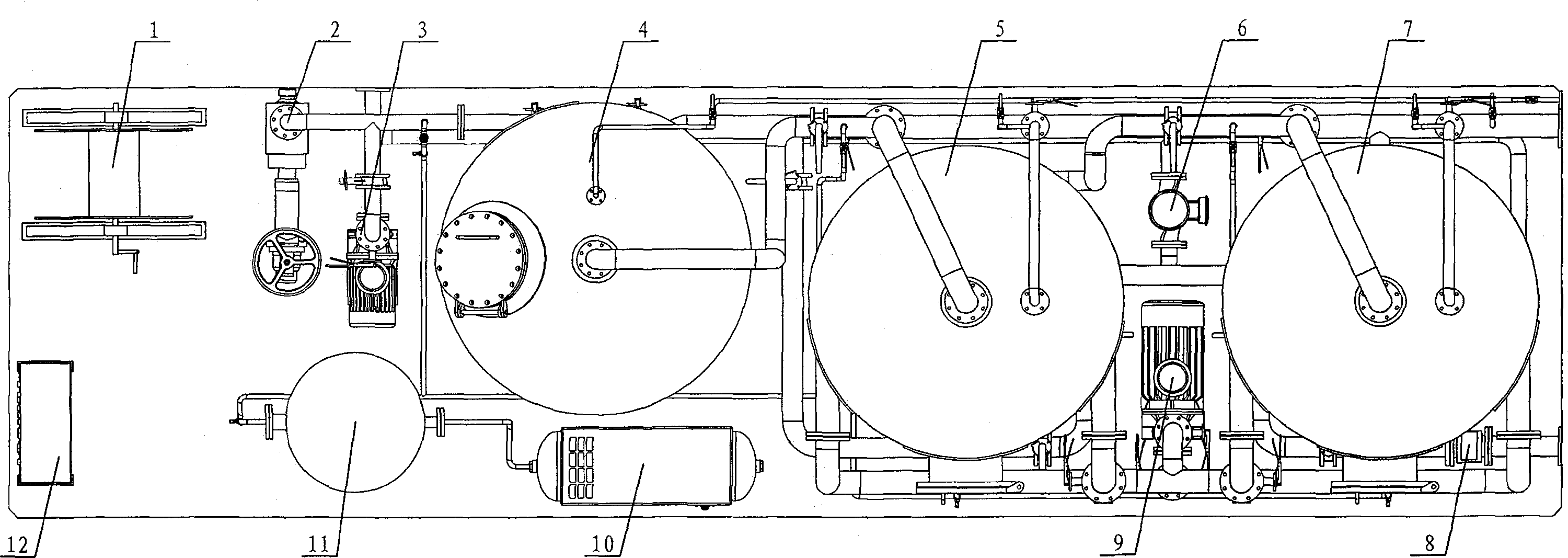

　　本實用新型解決其技術問題所采用的技術方案是：一種撬裝多功能一體化油田水處理裝置，由電纜絞架、減壓構件、提升泵、油砂液分離罐、粗處理罐、反沖洗泵、細處理罐、流量計、濾料循環泵、空壓機、儲氣罐、電控柜和連接管閥組成一體后置于一個撬上或是一輛車上，電纜絞架(1)中的電纜一端與電控柜(12)進線端子連接，另一端與現場電源連接，電控柜出線分別與提升泵 (3)、反沖洗泵(6)、濾料循環泵(9)、空壓機(10)連接;減壓構件進液口(32)通過連接管閥與井口采油樹連接，減壓構件(2)出口通過油砂液分離罐進液管閥(30)與油砂液分離罐內渦旋發生器(54)連接;提升泵進液口(33)通過連接管與現場污水池連接，提升泵進液口還通過回流管閥(36)與出液匯管(13)連接，提升泵出口通過提升泵出液管閥(29)與油砂液分離罐進液管閥(30)連接;油砂液分離罐進氣管閥(34)與儲氣罐出氣管閥(31)連接，油砂液分離罐出液管閥(27)與粗處理罐進液排污兩用管閥(26)連接，油砂液分離罐收油排氣兩用管閥(28)與收油匯管(38)連接，油砂液分離罐放空排砂兩用管閥(35)與排污匯管(45)連接;粗、細處理罐加氣管閥(37、42)與儲氣罐出氣管閥(31)連接，粗、細處理罐進液排污兩用管閥(26、24)與排污匯管連接，粗、細處理罐收油排氣兩用管閥(25、23)與排污匯管(45)連接，粗、細處理罐進料管閥(18、17)與濾料循環泵(9)出口連接，粗、細處理罐出料管閥(20、14)與濾料循環泵進口連接，粗、細處理罐反沖洗進水管閥(19、16)與反沖洗泵(6)出口連接，粗、細處理罐反沖洗進水管閥還與儲氣罐出氣管閥連接，粗處理罐出液管閥(40)與細處理罐進液排污兩用管閥(24)連接，細處理罐出液管閥(15)與出液匯管(13)連接;儲氣罐(11)通過空壓機出氣管閥(22)與空壓機(10)連接;出液匯管(13)與反沖洗泵進水管閥(41)連接，出液匯管還與凈化液儲備裝置連接，出液匯管上裝有流量計(8);收油匯管(38)與收油池連接;排污匯管(45)與排污池連接;

　　所述的油砂液分離罐(4)為立式圓形罐，罐筒上部切線設有內渦旋發生器(54)，內渦旋發生器內的環形空間裝有凸形圓體狀除油填料(55)，罐筒中下內設有沉砂筒(53)，罐筒與沉砂筒之間設有沉砂通道，罐底中心設有集排砂筒(52)，集排砂筒側面設有排砂管口(47)，罐頂中心設有出液管口(50)，出液管口周邊設有收油排氣兩用管口(49);

　　所述的粗處理罐(5)和細處理罐(7)為相同立式圓形罐結構，罐底設有出水、反沖洗進水、放空三用管口(58)，罐筒下部設有出料管口(60)，罐筒中部設有人孔(61)，人孔上部設有進料管口(64)，罐頂中心設有進液排污兩用管口(62)，進液排污兩用管口周邊設有收油排氣兩用管口(63);罐內下部設有下濾板(65)，下濾板上設有濾料(66)，濾料上方設有上濾板(67)，上濾板上方中心設有外渦旋發生器(69)，外渦旋發生器的周邊設有凹形圓體 狀除油填料(68);兩罐共用一臺濾料循環泵和一臺反沖洗泵。

　　本實用新型的有益效果是：裝置的體積小、重量輕、易撬裝或車載，便于現場運移使用，裝置為一進三出，運行過程中只加空氣不加藥劑，工藝簡單、分離速度快、效果好，回收的鉆井液、酸化、壓裂返排液及油水井措施洗井液純度高、便利用。
