申請日2013.07.29

　　公開(公告)日2014.03.05

　　IPC分類號E03C1/12; E03B11/04; E03B1/04

　　摘要

　　組合式家用凈水器廢水回收水箱，由副箱體、連接管、排氣管、主箱體、檢修蓋、進水管、溢水管、浮標、水位器、三通管、排水管、連通管組成，其特征是主箱體和副箱體設置長方體形，主箱體和副箱體的上端面一側分別設置排氣管，主箱體和副箱體的上端面另一側分別設置檢修蓋，主箱體的右端側面上部設置進水管，進水管的一側設置溢水管，主箱體的左端側面上設置連接管，主箱體和副箱體的前端側面上分別設置水位器，水位器的內部設置浮標，本實用新型的有益效果是組合式家用凈水器廢水回收水箱結構簡單，使用方便，可大量節約水資源。

　　權利要求書

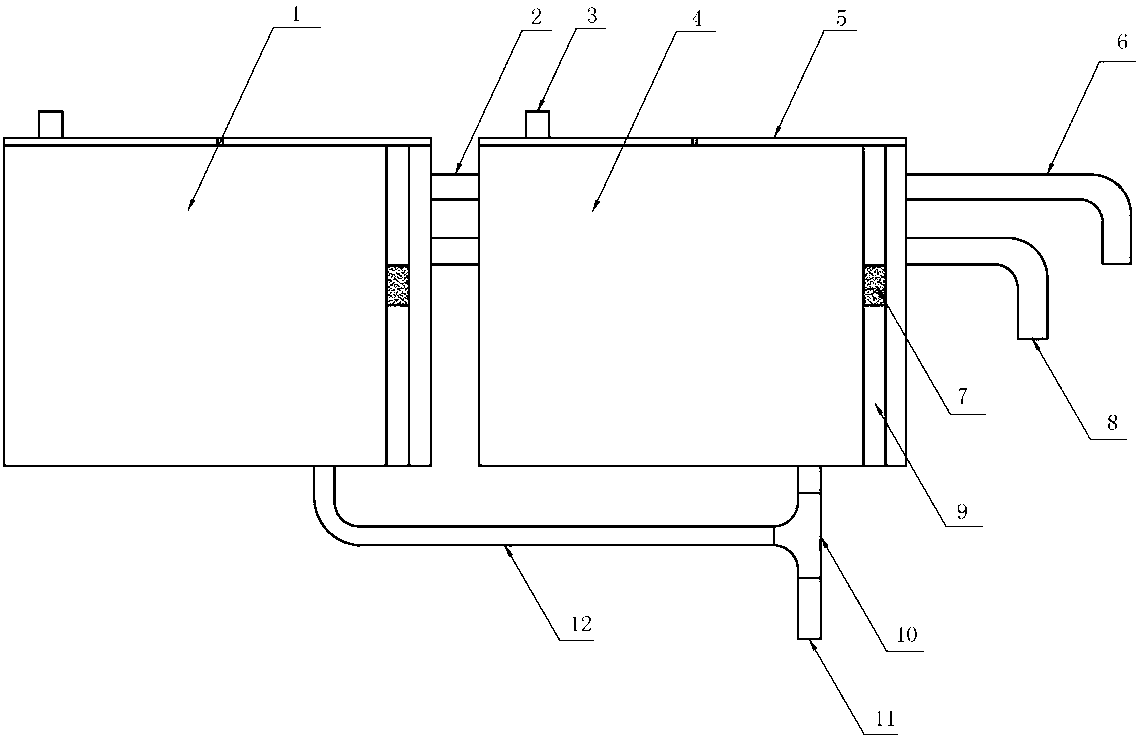

　　1.組合式家用凈水器廢水回收水箱，由副箱體(1)、連接管(2)、排氣管(3)、主箱體(4)、檢修蓋(5)、溢水管(6)、浮標(7)、進水管(8)、水位器(9)、三通管(10)、排水管(11)、連通管(12)組成，其特征是主箱體(4)和副箱體(1)設置長方體形，主箱體(4)和副箱體(1)的上端面一側分別設置排氣管(3)，主箱體(4)和副箱體(1)的上端面另一側分別設置檢修蓋(5)，主箱體(4)的右端側面上部設置進水管(8)，進水管(8)的一側設置溢水管(6)，主箱體(4)的左端側面上設置連接管(2)，主箱體(4)和副箱體(1)的前端側面上分別設置水位器(9)，水位器(9)的內部設置浮標(7)，主箱體(4)的下端面一側設置三通管(10)，三通管(10)的下端設置排水管(11)，三通管(10)的另一端通過連通管(12)與副箱體(1)相連接，主箱體(4)和副箱體(1)的上部通過連接管(2)相連接。

　　2.根據權利要求1所述的組合式家用凈水器廢水回收水箱，其特征在于主箱體(4)的長寬高分別設置為：長50～80mm，寬20～30mm，高30～50mm。

　　3.根據權利要求1所述的組合式家用凈水器廢水回收水箱，其特征在于副箱體(1)的長寬高分別設置為：長50～80mm，寬20～30mm，高30～50mm。

　　說明書

　　組合式家用凈水器廢水回收水箱

　　技術領域

　　本實用新型涉及廢水回收設備領域，更具體地說是一種組合式家用凈水器廢水回收水箱。

　　背景技術

　　目前，由于環境的污染已直接影響到飲用水資源，多數家庭開始使用凈水設備，現有技術的凈水設備一般是通過活性炭、濾芯、超濾膜、反滲透膜等的吸附、過濾作用達到對水的凈化，但現有技術的凈水設備存在較大的缺陷：凈化水的同時會產生大量的廢水，對廢水的處理一般采取兩種方式，一是將產生的廢水直接排入下水道，二是采用水桶收集，廢水直接排入下水道，造成了大量的水資源浪費;采用水桶收集時，有時需要備用多個水桶循環使用，非常不方便，一不留神水就溢出水桶，帶來諸多不便。

　　發明內容

　　為克服上述缺點，本實用新型設計了一種結構簡單、使用方便、節約水資源的組合式家用凈水器廢水回收水箱，其具體方案為：所述的組合式家用凈水器廢水回收水箱由副箱體、連接管、排氣管、主箱體、檢修蓋、進水管、溢水管、浮標、水位器、三通管、排水管、連通管組成，其特征是主箱體和副箱體設置長方體形，主箱體和副箱體的上端面一側分別設置排氣管，主箱體和副箱體的上端面另一側分別設置檢修蓋，主箱體的右端側面上部設置進水管，進水管的一側設置溢水管，主箱體的左端側面上設置連接管，主箱體和副箱體的前端側面上分別設置水位器，水位器的內部設置浮標，主箱體的下端面一側設置三通管，三通管的下端設置排水管，三通管的另一端通過連通管與副箱體相連接，主箱體和副箱體的上部通過連接管相連接。

　　本實用新型所述的主箱體，其特征在于主箱體的長寬高分別設置為：長50～80mm，寬20～30mm，高30～50mm，優選尺寸為：長60mm，寬25mm，高35mm。

　　本實用新型所述的副箱體，其特征在于副箱體的長寬高分別設置為：長50～80mm，寬20～30mm，高30～50mm，優選尺寸為：長60mm，寬25mm，高35mm。

　　使用時，可根據廢水的產出量設置副箱體的數量，廢水的產出量較少時，可單獨使用主箱體，廢水的產出量較大時，可多設置副箱體，副箱體設置的個數以廢水不溢出溢水管為原則。

　　本實用新型的有益效果是組合式家用凈水器廢水回收水箱結構簡單，使用方便，可大量節約水資源。
